14164506L - Osvětlení Livarno Lux - Bezplatný návod k obsluze

Typ produktu	LED podskříňková lampa
Značka	Livarno Lux
Model	14164506L
Napájecí napětí	230-240 V ~ 50 Hz (lampa); 200-240 V ~ 50/60 Hz (napájecí zdroj)
Jmenovitý výkon	5,8 W (lampa s blokem); LED modul: 4,5 W
Třída ochrany	II
Stupeň krytí	IP20 (pouze pro vnitřní použití)
Dodávaný napájecí zdroj	Model HS2100240V: výstup 21 V ⎓ 0,24 A, 5,04 W
Třída energetické účinnosti zdroje světla	E
Životnost LED	25 000 hodin
Typ spínače	Bezkontaktní infračervený (dosah < 10 cm)
Použití	Vnitřní, suché a uzavřené prostory; montáž pod skříňku
Obsah balení	Lampa, napájecí kabel, 2 šrouby, 2 krytky, návod
Materiál obalu	100 % recyklovaný papír
Záruka	36 měsíců
Údržba a čištění	Čistěte suchým hadříkem nepouštějícím vlákna; nepoužívejte vodu ani rozpouštědla
Důležité bezpečnostní pokyny	Nepoužívejte se stmívačem nebo elektronickým spínačem; nedívejte se na LED optickým přístrojem; nebezpečí úrazu elektrickým proudem: před čištěním odpojte
Náhradní díly a opravitelnost	Zdroj světla a poškozený kabel vyměňuje pouze výrobce nebo kvalifikovaný technik; náhradní díly dostupné po dobu záruky

Často kladené otázky - 14164506L Livarno Lux

Jak nainstalovat lampu Livarno Lux 14164506L pod skříňku?

Přidržte lampu proti montážní ploše, pomocí vodováhy ji vyrovnejte a poté ji připevněte dodanými šrouby. Umístěte krytky přes šrouby. Zapojte připojovací konektor do zdířky lampy a poté síťovou zástrčku do zásuvky.

Mohu tuto lampu použít se stmívačem nebo elektronickým spínačem?

Ne, lampa není vhodná pro stmívače ani elektronické spínače. Použití s těmito zařízeními může lampu poškodit a představuje riziko.

Jak lampu zapnout a vypnout?

Lampa má infračervený vypínač zapnutí/vypnutí: přiložte ruku do vzdálenosti menší než 10 cm od vypínače, abyste lampu zapnuli nebo vypnuli.

Co dělat, když se lampa nerozsvítí?

Nejprve zkontrolujte, zda je síťová zástrčka správně zapojena a zda zásuvka funguje. Ujistěte se, že je připojovací konektor pevně zasunut do zdířky lampy. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu sám vyměnit LED světelný zdroj?

Ne, světelný zdroj smí vyměnit pouze výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací. Jakýkoli pokus o výměnu uživatelem je nebezpečný a ruší záruku.

Jak lampu čistit?

Nejprve lampu odpojte od sítě. K čištění povrchu použijte suchý hadřík nepouštějící vlákna. Nikdy nepoužívejte vodu, rozpouštědla ani abrazivní prostředky, protože by mohly lampu poškodit.

Jaká je záruční doba lampy Livarno Lux 14164506L?

Záruka je 36 měsíců od data nákupu. Vztahuje se na vady materiálu a zpracování. Uschovejte si pokladní doklad a referenční číslo IAN 420079_2201 jako doklad o koupi.

Mohu lampu použít v kuchyni nebo koupelně?

Tato lampa je určena pouze pro vnitřní použití v suchých a uzavřených prostorách (IP20). Nesmí být vystavena vlhkosti ani stříkající vodě. Nepoužívejte ji v koupelně nebo kuchyni v blízkosti vody.

Co dělat v případě poškozeného napájecího kabelu?

Výměnu poškozeného vnějšího ohebného kabelu smí provést pouze výrobce, jeho servisní zástupce nebo kvalifikovaný odborník. Pokud je kabel poškozen, lampu nepoužívejte.

Kolik lamp mohu připojit na jednu zásuvku?

U modelu 14164602L (nikoli tento) může na jedné zásuvce fungovat maximálně 3 stejné typy lišt. U modelu 14164506L není uveden žádný konkrétní limit, ale dodržujte celkový výkon zásuvky.

NÁVOD K OBSLUZE 14164506L Livarno Lux

Návod na montáž, obsluhu a bezpečnostné pokyny

DK

LED UNDERSKABSLAMPE/LED LAMPE TIL UNDERMONTERING

Pokyny k montáži, obsluze a bezpečnostní pokyny

ES

LÁMPARA LED BAJO MUEBLE/LÁMPARAS LED BAJOMUEBLE

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 45

SK Návod na montáz, obsluhu a bezpečnostné pokyny pokyny Strana 53

Vysvětlení použitých piktogramů......Strana 46

Úvod....Strana 47

Použití ke stanovenému účelu.... Strana 47

Rozsah dodávky ...... Strana 47

Popis dílů ...... Strana 47

Technická data.... Strana 48

Bezpečnost....Strana 48

Bezpečnostní pokyny....Strana 48

Příprava Strana 49

Potřebné nástroje a materiál....Strana 49

Uvedení do provozu....Strana 49

Montáž svítidla....Strana 49

Zapínání a vypínání svítidla ...... Strana 50

Údržba a čistění......Strana 50

Zlikvidování...... Strana 50

Záruka a servis....Strana 50

Záruka ...... Strana 50

Evropské prohlášení o shodě ...... Strana 51

Výrobce / Servis ...... Strana 51

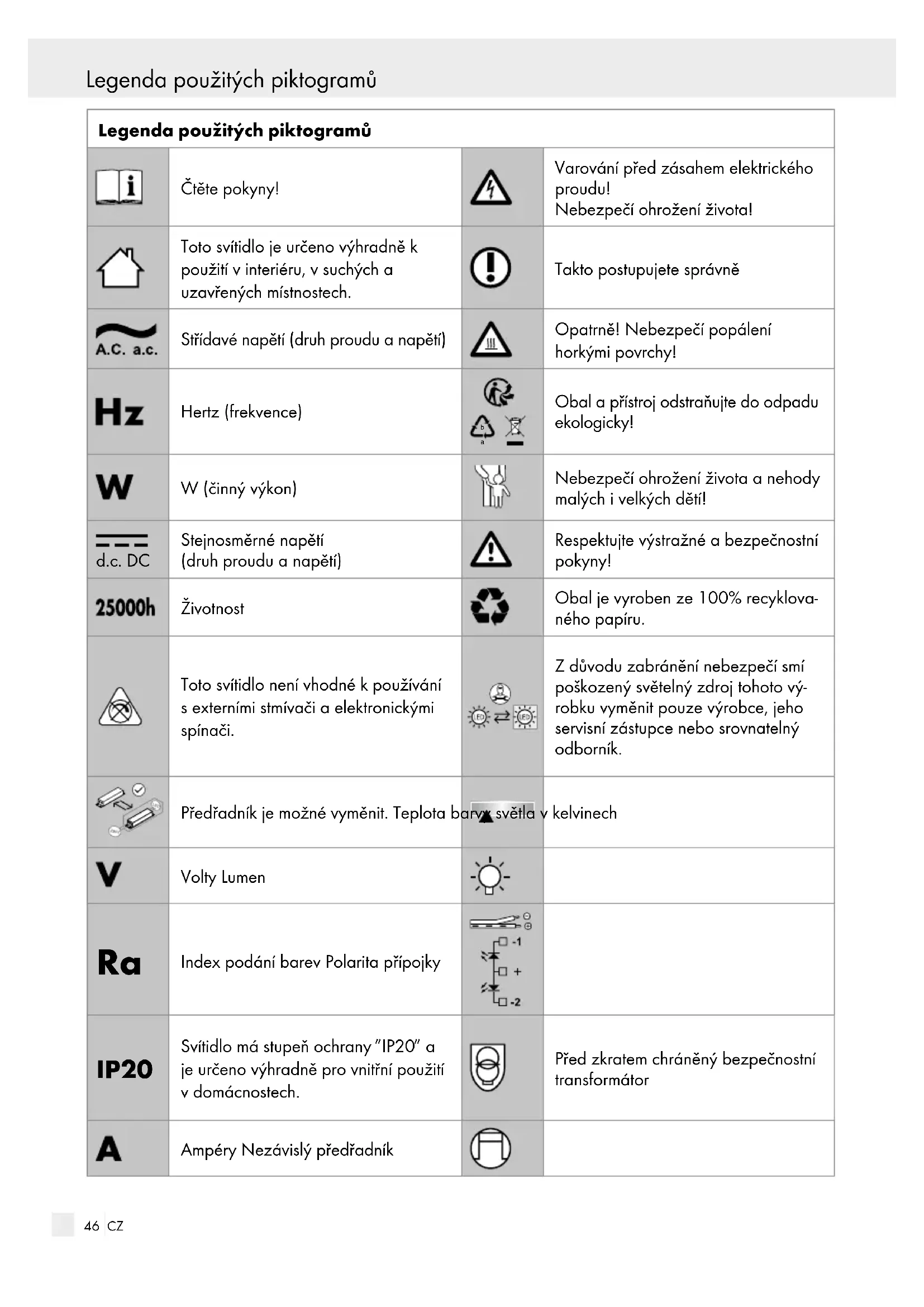

Legenda použitých piktogramů

Legenda použitých piktogramů
	Čtěte pokyny!		Varování před zásahem elektrického proudu!Nebezpečí ohrožení života!
	Toto svítidlo je určeno výhradně k použití v interiéru, v suchých a uzavřených místnostech.		Takto postupujete správně
	Střídavé napětí (druh proudu a napětí)		Opatrně! Nebezpečí popálení horkými povrchy!
	Hertz (frekvence)		Obal a přístroj odstraňujte do odpadu ekologicky!
	W (činný výkon)		Nebezpečí ohrožení života a nehody malých i velkých dětí!
	Stejnosměrné napětí(druh proudu a napětí)		Respektujte výstražné a bezpečnostní pokyny!
	Životnost		Obal je vyroben ze 100% recyklova- ného papíru.
	Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači.		Z důvodu zabránění nebezpečí smí poškozený světelný zdroj tohoto vý- robku vyměnit pouze výrobce, jeho servisní zástupce nebo srovnatelný odborník.
	Předřadník je možné vyměnit. Teplota ba štla v kelvinech
	Volty Lumen
	Index podání barev Polarita přípojky	+[IMAGE]
	Svitidlo má stupeň ochrany "IP20" a je určeno výhradně pro vnitřní použití v domácnostech.		Před zkratem chráněný bezpečnostní transformátor
	Ampéry Nezávislý předřadník
mA	Miliampéry	SELV	Ochranné velmi nízké napětí
ta	Nejvyšší návrhová teplota / teplota okolního prostředí		14164602L: Toto svítidlo používejte pouze se síťovým adaptérem se zástrčkou HS1200500V.
tc	Teplota tělesa v uvedeném bodě		14164506L: Toto svítidlo používejte pouze se síťovým adaptérem se zástrčkou HS2100240V.
	Třída ochrany II

LED svítidlo/LED svítidla pod skříňku

- Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze. Rozevřete stránku s obrázky. Tento návod patří k tomuto výrobku a obsahuje důležitá upozornění k uvedení zařízení do provozu a k zacházení s ním. Řid'te se vždy bezpečnostními pokyny. Před uvedením do provozu přezkoušejte, je-li k dispozici správné napětí a jsou-li všechny díly namontované. V případě, že máte dotazy nebo si nejste jisti se zacházením se zařízením, spojte se laskavě se svým prodejcem nebo místem servisu. Návod pečlivě uschovejte a předejte jej případně třetímu.

- Použití ke stanovenému účelu

Svítidlo je výhradně určeno pro provoz ve vnitřní oblasti, v suchých a uzavřených místnostech. Kvůli obsluze spínače by se mělo světlo umístit v oblasti rukou. Svítidlo lze upevnit na všech normálních nehořlavých povrchových plochách. Jiné než předtím popsané použití nebo změna výrobku nejsou povoleny a vedou k poškození. Kromě toho mohou být následkem další nebezpečí a poranění, jakož i technické chybné funkce (např. zkrat nebo požár, úraz elektrickým proudem). Tento přístroj se hodí jen pro použití v soukromých domácnostech. Tento výrobek je určen pro normální provoz.

- Rozsah dodávky

Bezprostředně po vybavení vždy zkontrolujte úplnost rozsahu dodávky a bezvadný stav přístroje.

14164506L:

1 LED vestavné svítidlo

1 síťový kabel

2 šrouby

2 krytky

1 návod k montáži a obsluze

14164602L:

3 LED vestavná svítidla

1 síťový adaptér

6 šrouby

1 návod k montáži a obsluze

- Popis dílů

1 Krytka (14164506L)
2 Šroub
3 Zásuvka svítidla (14164506L)
4 Připojovací zástrčka (14164506L)
5 Sítová zástrčka
6 Infračervený vypínač (14164506L)
7 Krycí kroužek (14164602L)

8 Odrazná deska (14164602L)
9 Základová deska (14164602L)
10 Kabel svítidla (14164602L)
11 Spojovací box (14164602L)
12 Šňůrový vypínač (14164602L)

- Technická data

14164506L:

Svítidlo (včetně zástrčkového síťového adaptéru)

Model č.: 14164506L

Provozní napětí: 230-240 V \~ 50 Hz

Jmenovitý výkon: 5,8 W

Třída ochrany: II/

Krytí: IP20

Zástrčkový síťový adaptér

Číslo modelu: HS2100240V

Provozní napětí: 200-240 V \~ 50/60 Hz

Výstupní výkon: 21 V ===; 0,24 A; 5,04 W

Třída ochrany: II /

LED modul

Jmenovitý výkon: 4,5 W

Tento výrobek obsahuje zdroj světla třídy energetické účinnosti „E“.

14164602L:

Svítidlo (včetně zástrčkového síťového adaptéru)

Model č.: 14164602L

Provozní napětí: 230-240 V \~ 50 Hz

Jmenovitý výkon: max. 7,2 W

Třída ochrany: II/

Krytí: IP20

Zástrčkový síťový adaptér

Číslo modelu: HS1200500V

Provozní napětí: 200-240 V \~ 50/60 Hz

Výstupní výkon: 21 V ===; 0,5 A; 6 W

Třída ochrany: II /

LED modul

Jmenovitý výkon: 3 x 1,8 W

Tento výrobek obsahuje zdroj světla třídy energetické účinnosti „F“.

- Bezpečnost

Bezpečnostní pokyny

U škod způsobených nedodržováním tohoto návodu k obsluze zaniká nárok na záruku. Za následovné škody se nepřevezme záruka! U věcných škod nebo poškození osob, které byly způsobeny neodborným zacházením nebo nedbáním bezpečnostních pokynů, se nepřevezme záruka!

■ NEBEZPEČÍOHROŽENÍ

ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI!

Nenechávejte děti nikdy bez dozoru s obalovým materiálem. Hrozí jim nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi.

Tento výrobek mohou používat děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.

Zabraňte ohrožení života v důsledku úrazu elektrickým proudem

Před každým připojením k síti přezkoušejte svítidlo, napájecí kabel, jakož i popřipadě spojovací kabel vzhledem k připadným poškozením.

Svítidlo nikdy nepoužívejte, stanovili-li jste nějaká poškození.

VÝSTRAHA!

Poškozené napájecí kabely znamenají nebezpečí ohrožení života úrazem elektrickým proudem.

Před montáží se ujistěte, že dané síťové napětí souhlasí s potřebným provozním napětím svítidla (viz „Technická údaje“).
Bezpodmínečně se vyhněte dotyku svítidla s vodou nebo jinými kapalinami.
Nikdy neotvírejte některý z elektrických provozních prostředků, nebo do nich nestrkejte nějaké předměty. Takové zásahy znamenají ohrožení života v důsledku úrazu elektrickým proudem.
Při připojení nebo odpojení napájecího zdroje se dotýkejte jen izolované oblasti síťové zástrčky!
Zdroj světla tohoto svítidla smí vyměnit pouze výrobce nebo výrobcem pověřený technik anebo osoba se srovnatelnou kvalifikací.
K vyloučení ohrožení smí poškozené vnější pružné vodiče tohoto svítidla vyměnit výhradně výrobce, jeho servisní zástupce nebo osoba se srovnatelnou odborností.
■ Svítidlo pro dolní montáž připojte jen originálním napájecím kabelem k napájecí síti.
14164602L: Dbejte na to, abyste jen maximálně 3 svítidel pro montáz pod nábytek stejného typu zapojili prostřednictvím jedné zástrčky.

Vyvarujte se nebezpeči požáru a poranění

Bezprostředně po vybalení zkontrolujte každé svítidlo, a každé stínidlo jestli nejsou poškozené. Svítidlo nepoužívejte s vadným osvětlovacím prostředkem a / nebo s vadným stínidlem. V takovém případě se obratíte na servis se žádostí o náhradu.

■ NEBEZPEČÍ POPÁLENÍ!

Před dotykem se ujistěte, že je svítidlo vypnuté a vychladlé, aby jste se vyhnuli popálení. Osvětlovací prostředky se zahrívají na vysokou teplotu.

Tento artikl neobsahuje žádné díly, u nichž by spotřebitel musel provádět údržbu.
Nedívejte se za provozu zblízka do LED. Nedívejte se na LED optickou pomůckou (např. lupou).
Toto světlo nepoužívejte pro tlumicí systémy a elektrické spínače. K tomu se nehodí.

Tak se budete bezpečně chovat

■ Svítidlo namontujte tak, aby bylo chráněné před vlhkostí a znečištěním.
Montáž pečlivě připravte a věnujte jí dostatečnou časovou dobu. Položte předtím všechny jednotlivé díly a přídavné nástroje nebo materiál přehledně a připraveny k uchopení.
Bud'te vždy pozorní! Dbejte vždy na to, co činíte a postupujte vždy s rozumem. Nikdy nepoužívejte svítidla, nejste-li soustředěný nebo dokonce necítíte-li se dobře.

- Příprava

- Potřebné nástroje a materiál

Vyjmenované nástroje a materiály nejsou zahrnuty v rozsahu dodávky. Jedná se přitom o nezávazné údaje a hodnoty k orientaci. Vlastnost materiálu se řídí podle individuálních vlastností na místě.

• tužka / nástroj k označení
• šroubovák
• vodováha
• metr

Uvedení do provozu

Montáž svítidla

Poznámka: Před montáží se ujistěte, že se v blízkosti nachází elektrická zásuvka dosažitelná dodaným síťovým kabelem.

14164506L:

1. Podržte svítidlo na montážní ploše. K presnému vyrovnání použijte vodováhu.
2. Upevněte svítidlo dodanými šrouby 2 k montážní ploše. Následně nasadťe krytky 1.
3. Zapojte připojovací zástrčku 4 do zásuvky svítidla 3.
4. Zapojte síťovou zástrčku 5 do předpisově instalované zásuvky.

Nyní je svítidlo připravené k použití.

14164602L:

1. Odšroubujte krycí kroužek 7 otáčením proti směru hodinových ručiček.
2. Opatrně sundejte odraznou desku 8 ze základové desky 9.
3. Podržte základovou desku 9 na požadovaném místě na montážní ploše.
4. Upevněte svítidlo dodanými šrouby 2 k montážní ploše.

Upozornění: Při instalaci dalších svítidel pa-recyklovatelných materiálů.

matujte, aby všechny přípojky kabelu svítidla 10 dosáhly do spojovacího boxu 11.

1. Následně připojte všechny přípojky kabelu svítidla 10 do spojovacího boxu 11.

2. Nasadte odraznou desku 8 na základovou desku 9 a upevněte následně krycí kružek 7 jeho zašroubováním ve směru hodinových ručiček.

3. Zapojte síťovou zástrčku 5 do předpisově instalované zásuvky.

Nyní je svítidlo připravené k použití.

Zapínání a vypínání svítidla

14164506L:

Rozsviťte nebo zhasněte svítidlo podržením ruky zhruba 10 cm nad infračerveným vypínačem 6.

14164602L:

☐ Rozsviřte nebo zhasněte svítidlo šňůrovým vypínačem 12.

- Údržba a čistění

VÝSTRAHA! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

Sít'ovou zástrčku 5 vytáhněte ze zásuvky.

VÝSTRAHA! NEBEZPEČÍ ÚRAZU

ELEKTRICKÝMPROUDEM!

Z důvodů elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami

nebo dokonce ponořit do vody. K čistění použijte jen suché tkaniny bez nitek.

Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit.

Stolní lampu nechejte úplně vychladnout.

- Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Obal je vyroben ze 100% recyklovatelného papíru.

Staré přístroje lze také odevzdat do prodejen, které nabízejí elektrické přístroje k prodeji.

- Záruka a servis

Záruka

K okamžiku koupě obdržíte na toto zařízení záruku po dobu 36 měsíců.

Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Během záruční doby odstraníme bezplatně všechny chyby materiálu a

výrobce. V případě, že se během záruční doby přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte následující číslo modelu: 14164506L/14164602L.

Ze záruky vyloučeny škody vzhledem k neodbornému zacházení, nedbání na návod k obsluze nebo zásahu neautorizovanou osobou, jakož i poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba ani neprodlouží ani neobnoví.

- Evropské prohlášení o shodě CE

Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a podklady jsou uloženy u výrobce.

• Výrobce / Servis

Servisní číslo zdarma:

Tel.: [phone]

IAN 420079\_2201

Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 420079_2201) jako doklad o zakoupení.

Obsah dodávky ...... Strana 55

Technické údaje ...... Strana 56

Bezpečnostné upozornenia....Strana 56

Príprava Strana 57

1 podhl'adové LED svietidlo
1 sieťový kábel
2 skrutka
2 odnímatel'né kryty
1 návod na montáž a obsluhu

14164602L:

3 podhl'adové LED svietidlá

1 sieťový diel

6 skrutka

1 návod na montáž a obsluhu

- Popis častí

1 Odnímatel'ný kryt (14164506L)
2 Skrutka
3 Zásuvka svietidla (14164506L)
4 Pripojovacia zástrčka (14164506L)

5 Sieťová zástrčka
6 Infračervený za-/vypínač (14164506L)
7 Krycí krúžok (14164602L)
8 Reflektorová doska (14164602L)
9 Podložná doska (14164602L)
10 Kábel svietidla (14164602L)
11 Pripojovacia skrinka (14164602L)
12 Šnúrový spínač (14164602L)

- Technické údaje

14164506L:

Svietidlo (vrát. zástrčkového siet'ového dielu)

Menovitý výkon: 5,8 W

Trieda ochrany: II /

Druh ochrany: IP20

Menovitý výkon: 4,5 W

Svietidlo (vrát. zástrčkového siet'ového dielu)

Menovitý výkon: max. 7,2 W

Trieda ochrany: II /

Druh ochrany: IP20

Menovitý výkon: 3 x 1,8 W

Vyhnite sa ohrozeniu života zásahom elektrickým prúdom

Poškodený sietový kábel a spojovací kábel predstavuje nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom.

Zabráňte nebezpečenstvu požiaru a poranení

■ NEBEZPEČENSTVO PORANENIA!

svetla a elektronické spínače. Nie je na to vhodné.

Svietidlo zapnite resp. vypnite tak, že podržíte ruku maximálne 10 cm nad infračerveným za-/vypínačom 6.

14164602L:

□ Zapnite resp. vypnite svietidlo pomocou šnúrového spínača 12.

- Údržba a čistenie

VAROVANIE! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Bezplatné servisné číslo:

Tel.: [phone]

IAN 420079\_2201
