Typ produktu	LED lampa pod skrinku
Značka	Livarno Lux
Model	14164506L
Napájacie napätie	230-240 V ~ 50 Hz (lampa); 200-240 V ~ 50/60 Hz (napájací blok)
Menovitý výkon	5,8 W (lampa s blokom); LED modul: 4,5 W
Trieda ochrany	II
Stupeň krytia	IP20 (len na vnútorné použitie)
Dodávaný napájací blok	Model HS2100240V: výstup 21 V ⎓ 0,24 A, 5,04 W
Trieda energetickej účinnosti svetelného zdroja	E
Životnosť LED	25 000 hodín
Typ spínača	Bezkontaktný infračervený (dosah < 10 cm)
Použitie	Vnútorné, suché a uzavreté priestory; montáž pod skrinku
Obsah balenia	Lampa, napájací kábel, 2 skrutky, 2 krytky, návod
Materiál obalu	100 % recyklovaný papier
Záruka	36 mesiacov
Údržba a čistenie	Čistiť suchou handričkou nepúšťajúcou vlákna; nepoužívať vodu ani rozpúšťadlá
Dôležité bezpečnostné pokyny	Nepoužívať so stmievačom alebo elektronickým spínačom; nepozerať sa na LED optickým nástrojom; riziko zásahu elektrickým prúdom: pred čistením odpojte
Náhradné diely a opraviteľnosť	Svetelný zdroj a poškodený kábel smie vymeniť len výrobca, jeho servisný zástupca alebo kvalifikovaná osoba; náhradné diely sú k dispozícii počas trvania záruky

Často kladené otázky - 14164506L Livarno Lux

Ako nainštalovať lampu Livarno Lux 14164506L pod skrinku?

Pridržte lampu k montážnej ploche, pomocou vodováhy ju vyrovnajte a potom ju pripevnite pomocou dodaných skrutiek. Na skrutky nasaďte krytky. Pripojte spojovací kábel do zásuvky lampy a potom sieťovú zástrčku do elektrickej zásuvky.

Môžem túto lampu používať so stmievačom alebo elektronickým spínačom?

Nie, lampa nie je vhodná pre stmievače ani elektronické spínače. Používanie s týmito zariadeniami môže lampu poškodiť a je nebezpečné.

Ako lampu zapnúť a vypnúť?

Lampa má infračervený spínač zapnutia/vypnutia: položte ruku do vzdialenosti menej ako 10 cm od spínača na zapnutie alebo vypnutie lampy.

Čo robiť, ak sa lampa nerozsvieti?

Najskôr skontrolujte, či je sieťová zástrčka správne zapojená a či elektrická zásuvka funguje. Uistite sa, že je spojovací kábel pevne zasunutý do zásuvky lampy. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem sám vymeniť LED svetelný zdroj?

Nie, svetelný zdroj smie vymeniť len výrobca, jeho servisný zástupca alebo osoba s podobnou kvalifikáciou. Akýkoľvek pokus o výmenu zo strany používateľa je nebezpečný a ruší záruku.

Ako čistiť lampu?

Najskôr lampu odpojte od elektrickej siete. Na čistenie povrchu použite suchú handričku nepúšťajúcu vlákna. Nikdy nepoužívajte vodu, rozpúšťadlá ani abrazívne prostriedky, pretože by mohli lampu poškodiť.

Aká je doba záruky pre lampu Livarno Lux 14164506L?

Záruka je 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a výroby. Uschovajte si pokladničný blok a referenčné číslo IAN 420079_2201 ako doklad o kúpe.

Môžem lampu používať v kuchyni alebo kúpeľni?

Táto lampa je určená len na vnútorné použitie v suchých a uzavretých priestoroch (stupeň krytia IP20). Nesmie byť vystavená vlhkosti ani striekajúcej vode. Nepoužívajte ju v kúpeľni alebo v kuchyni v blízkosti vody.

Čo robiť v prípade poškodeného napájacieho kábla?

Výmenu poškodeného vonkajšieho ohybného kábla smie vykonať len výrobca, jeho servisný zástupca alebo kvalifikovaný odborník. Nepoužívajte lampu, ak je kábel poškodený.

Koľko lámp môžem pripojiť na jednu zásuvku?

Pre model 14164602L (nie tento) môžu na jednej zásuvke fungovať maximálne 3 svietidlá rovnakého typu. Pre model 14164506L nie je uvedený žiadny konkrétny limit, ale dodržujte celkový výkon zásuvky.

NÁVOD NA OBSLUHU 14164506L Livarno Lux

Pred čitaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

ES

Legenda použitých piktogramov....Strana 54

Úvod....Strana 55

Používanie v súlade s určeným účelom ...... Strana 55

Popis častí.... Strana 55

Bezpečnosť Strana 56

Potrebné náradie a materiál ...... Strana 57

Uvedenie do prevádzky....Strana 57

Montáž svietidla....Strana 57

Zapnutie/vypnutie svietidla....Strana 58

Údržba a čistenie.... Strana 58

Likvidácia.... Strana 58

Záruka a servis....Strana 59

Záruka Strana 59

Konformitné prehlásenie.... Strana 59

Výrobca/Servis Strana 59

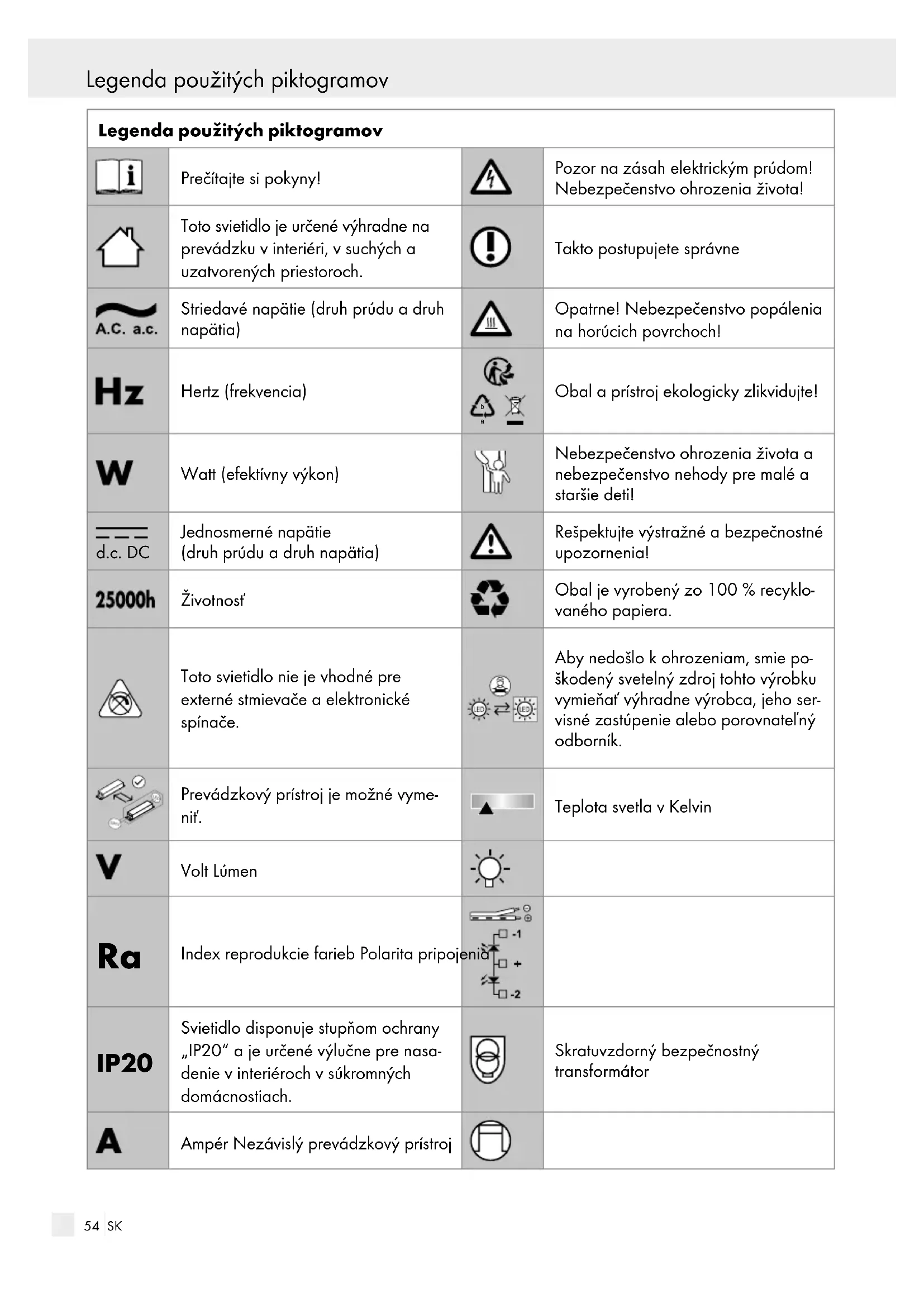

Legenda použitých piktogramov
	Prečítajte si pokyny!		Pozor na zásah elektrickým prúdom!Nebezpečenstvo ohrozenia života!
	Toto svietidlo je určené výhradne napravádzku v interiéri, v suchých a uzatvorených priestoroch.		Takto postupujete správne
	Striedavé napätie (druh prúdu a druh napätia)		Opatrne! Nebezpečenstvo popálenia na horúcich povrchoch!
	Hertz (frekvencia)		Obal a prístroj ekologicky zlikvidujte!
	Watt (efektívny výkon)		Nebezpečenstvo ohrozenia života a nebezpečenstvo nehody pre malé a staršie deti!
	Jednosmerné napätie(druh prúdu a druh napätia)		Rešpektujte výstražné a bezpečnostné upozornenia!
25000h	Životnosť		Obal je vyrobený zo 100 % recyklovaného papiera.
	Toto svietidlo nie je vhodné pre externé stmievače a elektronické spínače.		Aby nedošlo k ohrozeniam, smie poškodený svetelný zdroj tohto výrobku vymieňať výhradne výrobca, jeho servisné zastúpenie alebo porovnatel'ný odborník.
	Prevádzkový prístroj je možné vyme-nit.		Teplota svetla v Kelvin
	Volt Lúmen
	Index reprodukcie farieb Polarita pripoje	+-2
	Svietidlo disponuje stupňom ochrany „IP20“ a je určené výlučne pre nasa-denie v interiéroch v súkromných domácnostiach.		Skratuvzdorný bezpečnostný transformátor
	Ampér Nezávislý prevádzkový prístroj
mA	Miliampér	SELV	Ochranné nízke napätie
ta	Najvyššia menovitá teplota/teplota okolia		14164602L: Toto svietidlo je možné prevádzkovať iba s priloženým zástrčkovým sieťovým dielom HS1200500V.
tc	Teplota schránky v uvedenom bode		14164506L: Toto svietidlo je možné prevádzkovať iba s priloženým zástrčkovým sieťovým dielom HS2100240V.
	Trieda ochrany II

Zabudovatel'né LED svietidlo/ LED svietidlá pod skrinku

• Úvod

Blahozeláme Vám ku kúpe Vášho nového prístroja. Rozhodli ste sa tým pre vel'mi kvalitný výrobok. Dôkladne si prečítajte

celý tento návod na obsluhu. Otvorte stranu s obrázkami. Tento návod patrí k tomuto výrobku a obsahuje dôležité upozornenia pre uvedenie do prevádzky a manipuláciu. Dodržiavajte vždy všetky bezpečnostné upozornenia. Pred uvedením do prevádzky prekontrolujte, či je k dispozícii správne napätie a či sú všetky diely správne namontované. V prípade otázok alebo neistoty ohľadom manipulácie s prístrojom sa prosím spojte s Vaším predajcom alebo servisným pracoviskom. Tento návod si starostlivo uschovajte a prípadne ho odovzdajte tretej osobe.

- Používanie v súlade s určeným účelom

Toto svietidlo je určené výhradne na prevádzku v interiéri, v suchých a uzatvorených priestoroch. Z dôvodu ovládaniu

pomocou spínača by sa svietidlo malo namontovať v dosahu rúk. Svietidlo sa môže pripevnit na všetky normálne zápalné povrchy. Iné použitie ako je popísané vyššie alebo úprava prístroja nie je dovolená a vedie k poškodeniu. To môže mať za následok

d'alšie život ohrozujúce nebezpečenstvá a poranenia, ako aj technicky chybné funkcie (napr. skrat, požiar, zásah elektrickým prúdom). Tento výrobok je určený len na používanie v súkromných domácnostiach.

Tento produkt je určený pre normálnu prevádzku.

- Obsah dodávky

Bezprostredne po vybalení vždy skontrolujte úplnosť dodávky ako aj bezchybný stav zariadenia.

14164506L:

Model číslo: 14164506L

Prevádzkové napätie: 230-240 V \~ 50 Hz

Zástrčkový sietový diel

Model číslo: HS2100240V

Prevádzkové napätie: 200–240 V \~ 50/60 Hz

Výstupný výkon: 21 V ===; 0,24 A; 5,04 W

Trieda ochrany: II /

LED modul

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „E“.

14164602L:

Model číslo: 14164602L

Prevádzkové napätie: 230-240 V \~ 50 Hz

Zástrčkový sietový diel

Model číslo: HS1200500V

Prevádzkové napätie: 200-240 V \~, 50/60 Hz

Výstupný výkon: 21 V ===; 0,5 A; 6 W

Trieda ochrany: II /

LED modul

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.

- Bezpečnost'

Bezpečnostné upozornenia

V prípade škôd, ktoré vzniknú nedodržiavaním tohto návodu na obsluhu, zaniká garančný nárok! Pri následných škodách nepreberá výrobca ručenie! V prípade vecných škôd alebo poranenia osôb, ktoré boli zapríčinené neodbornou manipuláciou alebo nedodržiavaním bezpečnostných pokynov, nepreberá výrobca ručenie!

■ NEBEZPEČENSTVO OHROZE-

NIA ŽIVOTA A NEBEZPEČEN- STVO ÚRAZU PRE MALÉ I

STARŠIE DETI!

Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Existuje nebezpečenstvo zadusenia obalovým materiálom. Deti často podceňujú nebezpečenstvo. Držte deti vždy v bezpečnej vzdialenosti od výrobku.

Tento prístroj môžu používať deti od 8 rokov ako aj osoby so zníženými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom, alebo ak boli poučené ohľa-dom bezpečného používania prístroja, a ak porozumeli nebezpečenstvám spojeným s jeho používaním. Deti sa s prístrojom nesmú hrat. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Pred každým zapojením do siete skontrolujte, či svietidlo, siet'ový kábel, poprípade spojovací kábel nie sú poškodené. Ak zistíte akékol'vek

poškodenia, svietidlo za žiadnych okolností nepoužívajte.

VAROVANIE!

Pred montážou sa uistite, že sa prítomné sieťové napätie zhoduje s potrebným prevádzkovým napätím lampy (pozri „Technické údaje“).
- Bezpodmienečne zabráňte kontaktu svietidla s vodou alebo inými kvapalinami.
Nikdy neotvárajte elektrické prevádzkové prostriedky (napr. spínač, objímka a.i.) ani do nich nestrkajte cudzie predmety. Takéto zásahy predstavujú ohrozenie života v dôsledku zásahu elektrickým prúdom.
- Pri pripájaní alebo odpájaní zo siet'ového prúdu sa dotýkajte len izolovanej oblasti siet'ovej zástrčky!
Svetelný zdroj tohto svietidla smie vymieňať iba výrobca, ním autorizovaný technický pracovník alebo osoba s podobnou kvalifikáciou.
Aby nedoško k ohrozeniam, smie poškodené vonkajšie flexibilné vedenie tohto svietidla vymieňať výhradne výrobca, jeho servisné zastúpenie alebo porovnatel'ný odborník.
Podhl'adové svietidlo zapájajte do sieťového prúdu len prostredníctvom originálneho sieťového kábla.
14164602L: Dbajte na to, aby ste do jednej zásuvky zapojili maximálne 3 podhl'adových svietidiel rovnakého typu.

Bezprostredne po vybalení skontrolujte každé svietidlo a každé sklenené tienidlo ohľadom prípadných poškodení. Svietidlo nikdy neprevádzkujte s defektným zdrojom svetla a / alebo defektným lampovým sklom. V takom prípade sa spojte so servisným strediskom kvôli výmene.

■ NEBEZPEČENSTVO POPÁLENIA!

Zabezpečte, aby bolo svietidlo vypnuté a vychladnuté skôr, ako sa ho budete dotýkat', pretože inak hrozí nebezpečenstvo popálenia. Osvetľovacie prostriedky vytvárajú silné teplo.

Tento výrobok neobsahuje diely, ktoré môže udržiavať spotrebitel'.
Počas prevádzky nepozerajte z krátkej vzdiale- nosti do LED. Nepozerajte do LED pomocou optického nástroja (napr. lupy).
■ Toto svietidlo nepoužívajte na tlmiče

Takto postupujete správne

Svietidlo namontujte tak, aby bolo chránené pred vlhkom a znečistením.

Montáž si starostlivo pripravte a doprajte si dostatok času. Dopredu si pripravte všetky jednotlivé diely a dodatočne potrebné náradie alebo materiál prehl'adne a na dosah ruky.

Bud'te neustále opatrný! Dávajte vždy pozor na to, čo robíte, a vždy konajte uvážlivo. Svietidlo v žiadnom prípade nemontujte, ak ste práve nesústredený alebo sa necítite dobre.

- Príprava

- Potrebné náradie a materiál

Uvedené náradie/nástroje a materiál nie sú súčasťou dodávky. Ide tu o nezáväzné údaje a hodnoty pre orientáciu. Charakter materiálu sa riadi podľa individuálnych daností na mieste.

• ceruzka / nástroj na označovanie
• skrutkovač
• vodováha
• krajčírsky meter

- Uvedenie do prevádzky

- Montáž svietidla

Poznámka: Pred montážou sa uistite, že je v blízkosti zásuvka, ktorú možno dosiahnuť pomocou priloženého sieťového kábla.

14164506L:

1. Držte svietidlo na montážnom povrchu. Na presné vyrovnanie použite vodováhu.
2. Pomocou dodaných skrutiek 2 upevnite svietidlo na montážny povrch. Potom nasad'te odnímatel'né kryty 1.
3. Zasuňte pripojovaciu zástrčku 4 do zásuvky svietidla 3.
4. Sieťovúzástrčku 5 zastrčte do zásuvky, ktorá je nainštalovaná podľa predpisov.

Vaše svietidlo je teraz pripravené na prevádzku.

14164602L:

1. Odstráňte krycí krúžok 7 otáčaním proti smeru hodinových ručičiek.
2. Opatrne odstráňte reflektorovú dosku 8 z podložnej dosky 9.
3. Podložnúdosku 9 držte v požadovanej polohe na montážnom povrchu.
4. Pomocou dodaných skrutiek 2 upevnite svietidlo na montážny povrch.

Poznámka: Pri pripájaní d'alších svetiel dbajte na to, aby všetky prípojky káblov svietidla 10 dosiahli do pripojovacej skrinky 11.

1. Potom pripojte všetky prípojky káblov svietidla 10 k pripojovacej skrinke 11.

2. Umiestnite reflektorovú dosku 8 na podložnú dosku 9 a potom upevnite krycí krúžok 7 otáčaním v smere hodinových ručičiek.

3. Sieťovúzástrčku 5 zastrčte do zásuvky, ktorá je nainštalovaná podľa predpisov.

Vaše svietidlo je teraz pripravené na prevádzku.

Zapnutie/vypnutie svietidla

14164506L:

Sieťovú zástrčku 5 vytiahnite zo zásuvky.

VAROVANIE! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Z dôvodu elektrickej bezpečnosti sa lampa nesmie nikdy čistiť vodou alebo inými kvapalinami a v žiadnom prípade sa nesmie ponárať do vody. Na čistenie používajte iba suchú handričku, ktorá nepúšťa vlákna.

Nepoužívajte rozpúšťadlá, benzín a pod. Svietidlo by sa pritom poškodilo.

□ Nechajte svietidlo úplne vychladnúť.

- Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdať na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky.

Výrobok a obalové materiály sú recyklovatel'né, zlikvidujte ich oddelene pre lepšie spracovanie odpadu. Triman-Logo platí iba pre Francúzsko.

Ak výrobok doslúžil, v záujme ochrany životného prostredia ho neodhodťe do domového odpadu, ale odovzdajte na odbornú likvidáciu. Informácie o zberných miestach a ich otváracích hodinách získate na Vašej príslušnej správe.

Obal je vyrobený zo 100 % recyklovaného papiera.

Staré zariadenia je možné vrátit' aj maloobchodným predajcom, ktorí ponúkajú elektrické zariadenia na predaj.

- Záruka a servis

Záruka

Na tento prístroj poskytujeme záruku 36 mesiacov od dátumu kúpy. Prístroj bol starostlivo vyrobený a podrobený dôkladnej kontrole kvality. Vrámci záručnej doby bezplatne opravíme všetky chyby materiálu a výrobné chyby. Ak by sa však počas záručnej doby vyskytli nedostatky, odošlite prístroj na uvedenú servisnú adresu s uvedením nasledovného čísla modelu: 14164506L / 14164602L. Zo záruky sú vylúčené škody spôsobené neodbornou manipuláciou, nedodržaním návodu na obsluhu alebo zásahom neautorizovanej osoby, ako aj diely podliehajúce opotrebovaniu (napr. osvetľovacie prostriedky). Poskytnutím záruky sa záručná doba nepredlžuje ani neobnovuje.

Konformitné prehlásenie CE

Tento výrobok spíňa požiadavky platných európskych a národných smerníc. Konformita bola preukázaná. Príslušné prehlásenia a podklady sú uložené u výrobcu.

• Výrobca/Servis

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 420079_2201) ako dôkaz o kúpe.
