Tipo di prodotto	Lampada da sottopensile a LED
Marca	Livarno Lux
Modello	14164506L
Tensione di alimentazione	230-240 V ~ 50 Hz (lampada) ; 200-240 V ~ 50/60 Hz (alimentatore)
Potenza nominale	5,8 W (lampada con alimentatore) ; modulo LED : 4,5 W
Classe di protezione	II
Grado di protezione	IP20 (solo per uso interno)
Alimentatore in dotazione	Modello HS2100240V : uscita 21 V ⎓ 0,24 A, 5,04 W
Classe di efficienza energetica della sorgente luminosa	E
Durata dei LED	25 000 ore
Tipo di interruttore	Infrarosso senza contatto (portata < 10 cm)
Utilizzo	Interno, locali asciutti e chiusi ; montaggio sotto pensile
Contenuto della confezione	Lampada, cavo di alimentazione, 2 viti, 2 copriviti, manuale
Materiale dell'imballaggio	100% carta riciclata
Garanzia	36 mesi
Manutenzione e pulizia	Pulire con un panno asciutto che non lasci pelucchi ; non utilizzare acqua o solventi
Importanti istruzioni di sicurezza	Non utilizzare con dimmer o interruttori elettronici ; non guardare i LED con uno strumento ottico ; rischio di scossa elettrica : scollegare prima della pulizia
Pezzi di ricambio e riparabilità	Sorgente luminosa e cavo danneggiato sostituibili solo dal produttore o da un tecnico qualificato ; pezzi di ricambio disponibili per la durata della garanzia

Domande frequenti - 14164506L Livarno Lux

Come installare la lampada Livarno Lux 14164506L sotto un pensile?

Tenere la lampada contro la superficie di montaggio, utilizzare una livella a bolla per l'allineamento, quindi fissarla con le viti fornite. Posizionare i copriviti sopra le viti. Collegare la spina di connessione alla presa della lampada, quindi la spina di rete a una presa elettrica.

Posso usare questa lampada con un dimmer o un interruttore elettronico?

No, la lampada non è adatta a dimmer o interruttori elettronici. L'uso con questi dispositivi può danneggiare la lampada e rappresenta un rischio.

Come accendere e spegnere la lampada?

La lampada dispone di un interruttore on/off a infrarossi: avvicinare la mano a meno di 10 cm dall'interruttore per accendere o spegnere la lampada.

Cosa fare se la lampada non si accende?

Controllare innanzitutto che la spina di rete sia inserita correttamente e che la presa funzioni. Assicurarsi che la spina di connessione sia ben inserita nella presa della lampada. Se il problema persiste, contattare il servizio clienti.

Posso sostituire io stesso la sorgente luminosa a LED?

No, la sorgente luminosa può essere sostituita solo dal produttore, dal suo rappresentante di manutenzione o da una persona con qualifiche simili. Qualsiasi tentativo di sostituzione da parte dell'utente è pericoloso e annulla la garanzia.

Come pulire la lampada?

Scollegare prima la lampada dalla rete. Utilizzare un panno asciutto che non lasci pelucchi per pulire la superficie. Non utilizzare mai acqua, solventi o prodotti abrasivi, poiché potrebbero danneggiare la lampada.

Qual è la durata della garanzia della lampada Livarno Lux 14164506L?

La garanzia è di 36 mesi dalla data di acquisto. Copre i difetti di materiali e di fabbricazione. Conservare lo scontrino e il riferimento IAN 420079_2201 come prova d'acquisto.

Posso usare la lampada in cucina o in bagno?

Questa lampada è progettata solo per uso interno in locali asciutti e chiusi (grado IP20). Non deve essere esposta a umidità o schizzi. Non utilizzarla in bagno o in cucina vicino all'acqua.

Cosa fare in caso di cavo di alimentazione danneggiato?

La sostituzione del cavo flessibile esterno danneggiato è riservata esclusivamente al produttore, al suo rappresentante di manutenzione o a un tecnico qualificato. Non utilizzare la lampada se il cavo è danneggiato.

Quante lampade posso collegare alla stessa presa elettrica?

Per il modello 14164602L (non questo), un massimo di 3 barre dello stesso tipo possono funzionare sulla stessa presa. Per il modello 14164506L non è indicato alcun limite specifico, ma rispettare la potenza totale della presa.

MANUALE UTENTE 14164506L Livarno Lux

Istruzioni di montaggio, d'uso e di sicurezza

SI

LED-VGRADNREFLEKTOR/PODELEMENTNE LED-SVETILKE

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

IT Istruzioni di montaggio, d'uso e di sicurezza Pagina 77

Legenda dei pittogrammi utilizzati....Pagina 78

Introduzione....Pagina 79

Utilizzo conforme alla destinazione d'uso ...... Pagina 79

Contenuto della confezione ...... Pagina 79

Descrizione dei componenti.... Pagina 80

Specifiche tecniche ...... Pagina 80

Sicurezza....Pagina 80

Avvertenze di sicurezza.... Página 80

Preparazione....Pagina 81

Attrezzi e materiali necessari....Pagina 81

Messa in funzione....Pagina 82

Montaggio della lampada.... Página 82

Accensione / spegnimento della lampada.... Página 82

Manutenzione e pulizia ...... Pagina 82

Garanzia e assistenza....Pagina 83

Garanzia ...... Pagina 83

Dichiarazione di conformità....Pagina 83

Produttore / Assistenza ...... Pagina 83

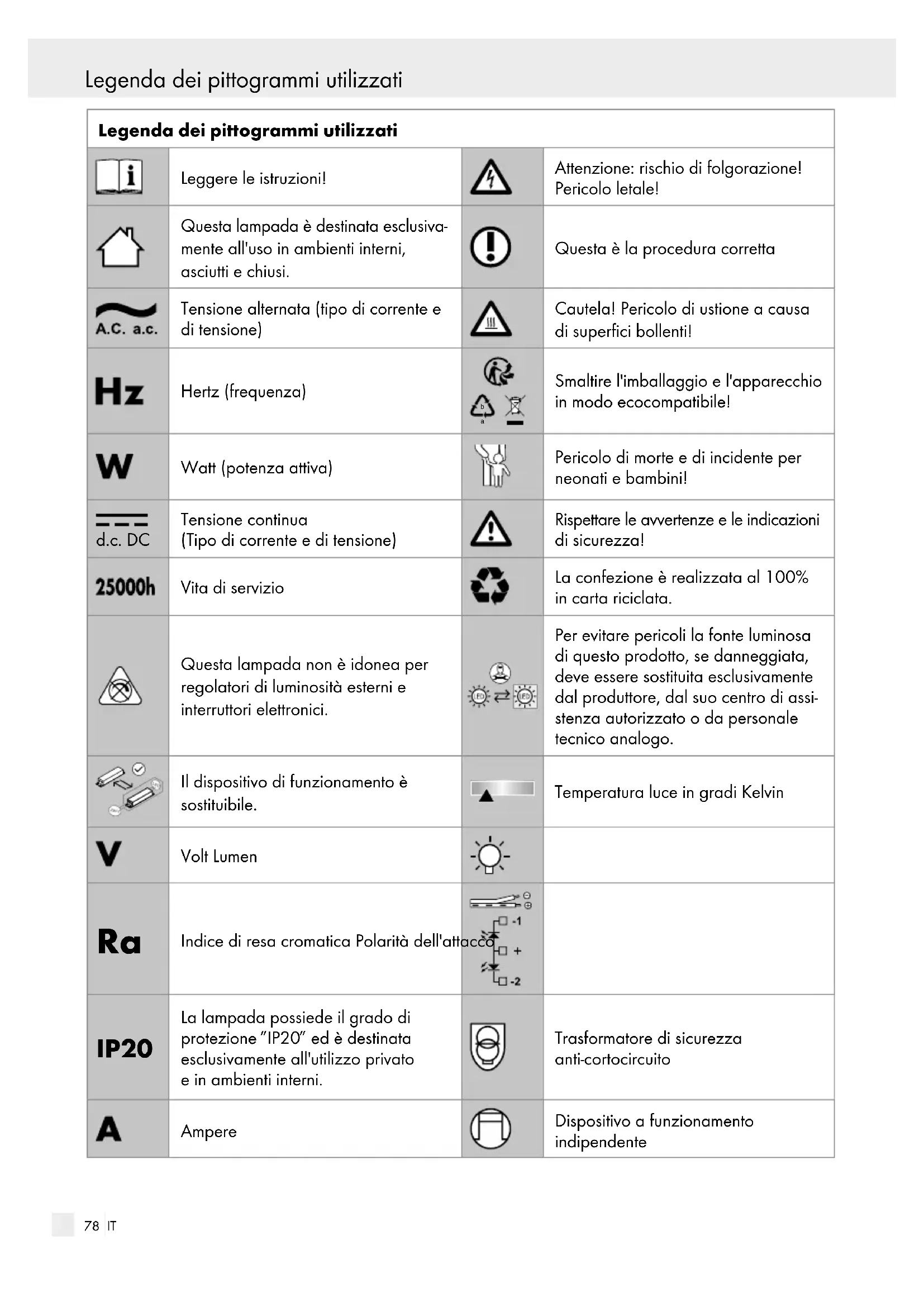

Legenda dei pittogrammi utilizzati

Legenda dei pittogrammi utilizzati
	Leggere le istruzioni!		Attenzione: rischio di folgorazione! Pericolo letale!
	Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.		Questa è la procedura corretta
c.	Tensione alternata (tipo di corrente e di tensione)		Cautela! Pericolo di ustione a causa di superfici bollenti!
	Hertz (frequenza)		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Watt (potenza attiva)		Pericolo di morte e di incidente per neonati e bambini!
	Tensione continua (Tipo di corrente e di tensione)		Rispettare le avvertenze e le indicazioni di sicurezza!
	Vita di servizio		La confezione è realizzata al 100% in carta riciclata.
	Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.		Per evitare pericoli la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo.
	Il dispositivo di funzionamento è sostituibile.		Temperatura luce in gradi Kelvin
	Volt Lumen
—	Indice di resa cromatica Polarità dell'atta	+-2
	La lampada possiede il grado di protezione "IP20" ed è destinata esclusivamente all'utilizzo privato e in ambienti interni.		Trasformatore di sicurezza anti-cortocircuito
—	Ampere		Dispositivo a funzionamento indipendente
mA	Milliampere	SELV	Bassissima tensione di sicurezza
ta	Temperatura di misurazione/ambiente massima		14164602L: questa lampada deve essere utilizzata esclusivamente con l'alimentatore fornito HS1200500V.
tc	Temperatura dell'alloggiamento nel punto indicato		14164506L: questa lampada deve essere utilizzata esclusivamente con l'alimentatore fornito HS2100240V.
	Classe di isolamento II

Lampada sottopensile a LED/ Lampade sottopensili a LED

- Introduzione

Vi ringraziamo per l'acquisto del vostro nuovo apparecchio. Con il vostro acquisto avete scelto un prodotto di alta qualità.

Leggere interamente e attentamente queste istruzioni per l'uso. Aprire la pagina con le illustrazioni. Queste istruzioni sono parte integrante di questo prodotto e contengono importanti indicazioni per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avvertenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di domande o dubbi circa l'utilizzo dell'apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle a terzi in caso di cessione del prodotto.

• Utilizzo conforme alla destinazione d'uso

Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.

Per poter utilizzare l'interruttore la lampada deve essere posta a portata di mano. La lampada può essere fissata su tutte le superfici con un grado di

infiammabilità nella norma. Non si ammettono un utilizzo diverso da quello precedentemente descritto né la modifica dell'apparecchio, poiché tali azioni possono provocare danni allo stesso apparecchio. Inoltre, possono insorgere pericoli e lesioni letali, così come malfunzionamenti tecnici (ad es. cortocircuito, incendio, folgorazione). Questo apparecchio è destinato esclusivamente all'utilizzo domestico privato.

Questo prodotto è destinato a un utilizzo normale.

- Contenuto della confezione

Subito dopo aver aperto l'imballaggio, controllare sempre che la fornitura sia completa e che l'apparecchio sia in perfette condizioni.

14164506L:

1 lampada sottopensile a LED

1 cavo di rete

2 viti

2 cappucci

1 manuale di istruzioni per il montaggio e l'uso

14164602L:

3 lampade sottopensile a LED

1 alimentatore

6 viti

1 manuale di istruzioni per il montaggio e l'uso

- Descrizione dei componenti

1 Cappuccio (14164506L)
2 Vite
3 Presa della lampada (14164506L)
4 Spina di collegamento (14164506L)
5 Spina elettrica
6 Interruttore ON/OFF a infrarossi (14164506L)
7 Anello di copertura (14164602L)
8 Piastra riflettente (14164602L)
9 Base (14164602L)
10 Cavo lampada (14164602L)
11 Scatola di collegamento (14164602L)
12 Interruttore a peretta (14164602L)

- Specifiche tecniche

14164506L:

Lampada (incl. alimentatore)

N° modello: 14164506L

Tensione di esercizio: 230-240 V \~ 50 Hz

Potenza nominale: 5,8 W

Classe di isolamento: II / ☐

Grado di protezione: IP20

Alimentatore:

N° modello: HS2100240V

Tensione di esercizio: 200-240 V \~ 50/60 Hz

Potenza in uscita: 21 V ===; 0,24A; 5,04W

Classe di isolamento: II / ☐

Modulo LED:

Potenza nominale: 4,5 W

Questo prodotto include una fonte luminosa con classe di efficienza energetica "E".

14164602L:

Lampada (incl. alimentatore)

N° modello: 14164602L

Tensione di esercizio: 230-240 V \~ 50 Hz

Potenza nominale: max. 7,2 W

Classe di isolamento: II / ☐

Grado di protezione: IP20

Alimentatore:

N° modello: HS1200500V

Tensione di esercizio: 200-240 V \~ 50/60 Hz

Potenza in uscita: 21 V ---; 0,5A; 6W

Classe di isolamento: II / ☐

Modulo LED:

Potenza nominale: 3 x 1,8 W

Questo prodotto include una fonte luminosa con classe di efficienza energetica "F".

- Sicurezza

Avvertenze di sicurezza

Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delle indicazioni contenute in questo manuale di istruzioni per l'uso! Si declina ogni responsabilità per danni indiretti!

Si declina qualsiasi responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza!

PERICOLO DI MORTE E DI

INCIDENTE PER NEONATI E BAMBINI!

Non lasciare mai i bambini incustoditi con il materiale di imballaggio. Il materiale di imballaggio potrebbe provocarne il soffocamento. I bambini sottovalutano spesso i pericoli. Tenere sempre il prodotto lontano dalla portata dei bambini.

Questo apparecchio può essere utilizzato dai bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali limitate o da persone inesperte, solo se supervisionate o preventivamente istruite sull'utilizzo sicuro dell'apparecchio e solo dopo che abbiano compreso i pericoli ad esso correlati. I bambini non devono giocare con questo apparecchio. La pulizia e la manutenzione eseguibili dall'utente non possono essere effettuate da bambini senza la supervisione di un adulto.

Evitare situazioni che espongono al pericolo di morte per folgorazione

- Prima di ogni collegamento alla rete elettrica controllare che la lampada, il cavo di rete ed eventualmente il cavo di collegamento non presentino danneggiamenti. Non utilizzare mai la lampada se si notano segni di danneggiamento.

ATTENZIONE!

In presenza di cavi di rete e di cavi di collegamento danneggiati sussiste il pericolo di morte per folgorazione.

• Prima del montaggio assicurarsi che la tensione di rete presente coincida con la tensione di esercizio necessaria alla lampada (vedi "Specifiche tecniche").
• Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.
  Non aprire mai uno dei dispositivi elettrici (ad es. interruttore, portalampada o simili, ecc.) e non inserirvi oggetti. Interventi di questo tipo provocano un pericolo di morte per folgorazione.
  Per il collegamento o lo scollegamento dalla corrente elettrica toccare soltanto la parte isolata della spina elettrica!
  La fonte luminosa di questa lampada deve essere sostituita esclusivamente dal produttore o da un tecnico qualificato.
  Per evitare rischi, il cavo flessibile esterno danneggiato di questa lampada può essere sostituito esclusivamente dal produttore, dal centro di assistenza autorizzato o da personale tecnico analogo.
  Collegare la lampada sottopensile alla rete elettrica soltanto con il cavo di rete originale.
  14164602L: Assicurarsi di allacciare al massimo 3 lampade sottopensili della stesso tipo a una sola presa elettrica.

Evitare situazioni di pericolo che possono causare incendi o lesioni

■ PERICOLO DI LESIONI!

Dopo il disimballaggio, verificare immediata- mente che ogni lampada e ogni paralume non presentino danni. Non utilizzare lampade con lampadine e / o paralumi difettosi. In tal caso,

contattare il servizio di assistenza per la sostituzione.

■ PERICOLO DI USTIONE!

Per evitare ustioni, assicurarsi che la lampada sia spenta e raffreddata prima di toccarla. Le lampadine producono un forte calore.

• Questo articolo non contiene componenti la cui manutenzione possa essere eseguita dall'utente.
  Non guardare i LED da una distanza ravvici-nata quando sono in funzione. Non esaminare i LED con strumenti ottici (ad es. con una lente di ingrandimento).
  Non utilizzare questa lampada con

un regolatore di luminosità o con un interruttore elettronico. Essa non è

idonea a questo uso.

Questa è la procedura corretta

■ Montare la lampada in modo tale che sia protetta da umidità e sporcizia.
Predisporre con cura il montaggio e impiegare tutto il tempo necessario. Disporre in modo ordinato e a portata di mano tutti i componenti ed eventuali attrezzi o materiali necessari.
■ Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fa e procedere sempre con prudenza. Non montare mai la lampada se non si è concentrati o non ci si sente bene.

● Preparazione

- Attrezzi e materiali necessari

Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche del materiale dipendono dalle specifiche condizioni in loco.

• Matita / strumento di marcatura
• Cacciavite
• Livella a bolla
• Nastro metrico

- Messa in funzione

• Montaggio della lampada

Nota: prima del montaggio assicurarsi che vi sia una presa di corrente nelle vicinanze raggiungibile con il cavo di rete in dotazione.

14164506L:

1. Premere la lampada contro la superficie di montaggio. Utilizzare una livella a bolla per un allineamento preciso.
2. Fissare la lampada con le viti in dotazione 2 alla piastra di montaggio. Riapplicare quindi i cappucci 1.
3. Inserire la spina di collegamento 4 nella presa della lampada 3.
4. Inserire la spina elettrica 5 in una presa di corrente installata a norma.

La lampada è ora pronta per l'uso.

14164602L:

1. Rimuovere l'anello di copertura 7 ruotandolo in senso antiorario.
2. Staccare con cautela la piastra riflettente 8 dalla base 9.
3. Premere la base 9 contro il punto prescelto della superficie di montaggio.
4. Fissare la lampada con le viti in dotazione 2 alla piastra di montaggio.

Nota: installando le altre lampade accertarsi che tutti gli attacchi dei cavi lampada 10 possano raggiungere la scatola di collegamento 11.

1. Collegare quindi tutti gli attacchi dei cavi lampada 10 con la scatola di collegamento 11.

2. Posizionare la piastra riflettente 8 sulla base 9 e fissare l'anello di copertura 7 ruotandolo in senso orario.

3. Inserire la spina elettrica 5 in una presa di corrente installata a norma.

La lampada è ora pronta per l'uso.

- Accensione/spegnimento della lampada

14164506L:

□ Accendere o spegnere la lampada posizionando la mano a non più di 10 cm dall'interruttore ON/OFF a infrarossi 6.

14164602L:

□ Accendere o spegnere la lampada tramite l'interruttore a peretta 12.

- Manutenzione e pulizia

ATTENZIONE! PERICOLO DI FOLGO- RAZIONE!

Staccare la spina elettrìadalla presa di corrente.

ATTENZIONE! PERICOLO DI FOLGO- RAZIONE!

Per motivi di sicurezza elettrica, la lampada non deve mai essere pulita con acqua o altri liquidi, né immersa in acqua. Utilizzare per la pulizia un panno asciutto e privo di pelucchi.

Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.

□ Lasciar raffreddare completamente la lampada.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il

logo Triman è valido solamente per la Francia.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

La confezione è realizzata al 100% in carta riciclata.

Gli apparecchi usati possono essere riportati anche presso rivenditori al dettaglio che vendono apparecchi elettrici.

- Garanzia e assistenza

Garanzia

L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se tuttavia durante il periodo di garanzia dovessero manifestarsi dei difetti, inviare l'apparecchio all'indirizzo del servizio di assistenza indicato, specificando il seguente N° modello: 14164506L / 14164602L.

Sono esclusi dalla garanzia i danni derivanti da uso improprio, mancato rispetto delle istruzioni d'uso o interventi da parte di persone non autorizzate. Anche i materiali di consumo (ad es. le lampadine) non sono coperti da garanzia. Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade,

pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

• Dichiarazione di conformità CE

Questo prodotto rispetta i requisiti delle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la documentazione pertinente sono depositate presso il produttore.

• Produttore / Assistenza

Servizio gratuito di assistenza:

Tel.: [phone]

IAN 420079\_2201

Per qualunque richiesta conservare lo scontrino e il codice articolo (IAN 420079_2201) come prova d'acquisto.
