Type de produit	Laser en croix pour alignements horizontaux et verticaux
Marque	Laserliner
Modèle	MasterCrossLaser 2
Classe laser	2 selon EN 60825-1:2014
Puissance laser	< 1 mW
Longueur d'onde	Rouge 635 nm, Vert 510 nm
Précision	± 2 mm / 10 m
Plage d'auto-nivellement	± 3°
Portée avec récepteur	Jusqu'à 50 m (selon conditions)
Alimentation	4 piles alcalines AA (1,5 V)
Autonomie	Env. 15 h (rouge) / 4 h (vert)
Dimensions (l x h x p)	66 x 100 x 125 mm
Poids (piles incluses)	570 g
Température de travail	0 °C à +50 °C
Température de stockage	-10 °C à +70 °C
Mode inclinaison	Oui, pour plans inclinés (laser clignotant)
Mode récepteur	RX-/GRX-READY (pulsations haute fréquence)
Fixation murale magnétique	Oui, pour profilés de construction sèche
Filetages trépied	1/4" et 5/8"
Sécurité de transport	Blocage pendulaire (LOCK)
Entretien	Nettoyer les fenêtres de sortie avec un chiffon doux
Réparabilité	Contactez le service après-vente UMAREX-LASERLINER
Garantie	Voir notice pour les conditions

FOIRE AUX QUESTIONS - MasterCrossLaser 2 Laserliner

Comment allumer le laser et l'utiliser en mode nivellement automatique ?

Déverrouillez le blocage de transport (interrupteur coulissant sur ON). La croix laser apparaît. La LED de nivellement devient verte. Si les lignes clignotent et la LED est rouge, l'appareil est hors de la plage d'auto-nivellement de ±3°. Positionnez-le correctement.

Comment utiliser le mode inclinaison ?

Ne pas déverrouiller le blocage de transport. Placez l'interrupteur en position médiane. Sélectionnez les lasers avec la touche de sélection. Les lignes clignotent et la LED rouge reste allumée. L'appareil peut alors être posé sur une pente.

Comment activer le mode récepteur laser ?

Appuyez sur la touche mode récepteur manuel (n°6). La DEL mode récepteur s'allume. Les lignes deviennent plus sombres car elles pulsent à haute fréquence. Utilisez un récepteur RX/GRX compatible pour détecter les lignes à distance.

Que signifie la LED de nivellement rouge ?

La LED rouge s'allume lorsque l'appareil est hors de la plage d'auto-nivellement de ±3° (par exemple sur une surface trop inclinée). Les lignes laser clignotent alors. Re-positionnez l'instrument pour que la LED redevienne verte.

Comment vérifier la précision du laser ?

Placez l'appareil à 5 m d'un mur, marquez le point A1, tournez-le de 180° et marquez A2. Rapprochez l'appareil du mur au niveau de A1, tournez de 180° et marquez A3. Si l'écart entre A2 et A3 dépasse 2 mm pour 10 m, un réglage est nécessaire (contactez le SAV).

Quelle est la classe laser de cet appareil ?

Le MasterCrossLaser 2 est un laser de classe 2 (< 1 mW). Ne regardez pas directement dans le faisceau. Évitez tout contact avec les yeux. Couvrez les surfaces réfléchissantes.

Quels types de piles utiliser et combien de temps durent-elles ?

Utilisez 4 piles alcalines AA de 1,5 V. L'autonomie est d'environ 15 heures en mode rouge et 4 heures en mode vert. Les piles peuvent être remplacées au dos de l'appareil.

Comment nettoyer et entretenir l'appareil ?

Nettoyez les fenêtres de sortie laser avec un chiffon doux et sec. N'utilisez pas de solvants. Rangez l'appareil dans un étui de protection et verrouillez le blocage de transport lors du transport.

Que faire si le laser ne s'allume pas ?

Vérifiez que les piles sont correctement installées et non déchargées. Assurez-vous que le blocage de transport est déverrouillé en mode ON. Si le problème persiste, contactez le service après-vente.

Où trouver le service après-vente ?

Pour toute réparation ou réglage, contactez votre revendeur ou le service après-vente de UMAREX-LASERLINER. Consultez le site www.laserliner.com/info pour les coordonnées.

MODE D'EMPLOI MasterCrossLaser 2 Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie”. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / emploi prévu

Laser en croix pour les alignements à l'horizontale et à la verticale

• Le mode inclinaison permet de le placer sur une pente. – Lignes laser qui peuvent être activées individuellement
• Out-Of-Level : les signaux optiques avertissent l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement.
• La fixation de blocage et murale magnétique permet d'installer l'appareil seul, en combinaison ainsi qu'horizontalement et verticalement. – Idéal pour la fixation horizontale et verticale sur des profilés de construction à sec.

Consignes de sécurité générales

- Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 635 nm EN 60825-1:2014

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 510 nm EN 60825-1:2014

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement. – Il est interdit de manipuler (modifier) le dispositif laser.
• Cet appareil n'est pas un jouet et ne doit pas être manipulé par des enfants.

Caractéristiques du produit spécial

Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mis en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

Les diodes spéciales de très grande puissance produisent des lignes encore plus lumineuses que les lasers avec la technologie PowerBright. C'est pourquoi, elles restent visibles sur de très grandes longueurs, aussi bien dans un environnement très lumineux que sur des surfaces sombres.

La technologie RX-/GRX-READY permet d'utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

La technologie du laser vert

Les modules laser de conception DLD offrent une ligne de très grande qualité et une image nette, claire et par conséquent très lisible. Contrairement aux versions précédentes, ces modèles sont plus stables face aux variations de température et plus efficaces du point de vue énergétique.

De plus, l'œil humain est plus sensible dans la gamme d'ondes du laser vert qu'avec le laser rouge. C'est pourquoi la diode de laser verte est bien plus claire que la diode de laser rouge.

Les lasers verts, tout particulièrement dans la conception DLD, offrent des avantages en termes de visibilité dans des conditions d'exploitation extrêmes.

Quantité et direction des lasers

H = ligne laser horizontale / V = ligne laser verticale / S = inclinaisons

Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l'interrupteur à coulisse sur « OFF » (ARRÊT) !

1 Fenêtre de sortie du rayon laser 2 Interrupteur coulissant

Marche Mode d'inclinaison ARRÊT / Sécurité de transport

3 Compartiment à piles (dos)

4 Filetage pour trépied de 5/8" (partie inférieure) 5 Filetage pour trépied de 1/4" (partie inférieure) 6 Mode récepteur manuel 7 DEL mode récepteur manuel

8 DEL de nivellement rouge : nivellement désactivé vert : nivellement activé 9 DEL d'affichage du fonctionnement 10 Touche de sélection des lignes laser

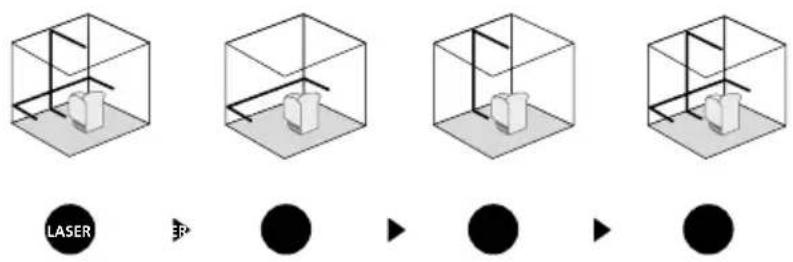

2 Nivellements horizontal et vertical

Dégager le blocage de transport, mettre l'interrupteur à coulisse (2) sur « ON » (MARCHE). La croix laser est visible. La touche de sélection permet d'activer séparément les lignes laser.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La DEL est allumée en permanence en vert. Dès que l'instrument se trouve en dehors de la plage de nivellement automatique de 3°, les lignes laser clignotent et la LED s'allume en rouge. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement. La DEL passe de nouveau au vert et les lignes laser sont allumées en permanence.

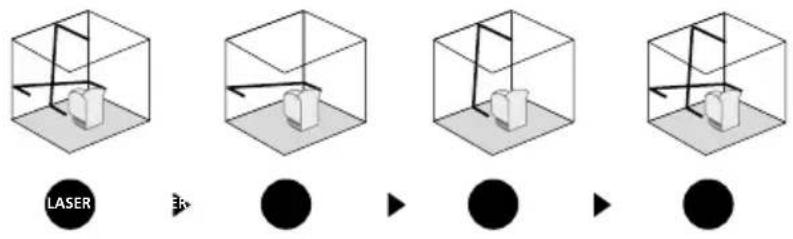

3 Mode d'inclinaison

Ne pas dégager le blocage de transport, positionner l'interrupteur à coulisse (2) sur la position médiane, puis sélectionner les lasers en appuyant sur la touche de sélection. Il est maintenant possible de poser l'instrument sur des plans inclinés ou des inclinaisons. Dans ce mode, les lignes laser ne s'alignent plus automatiquement. Cela est signalé par un clignotement des lignes laser. La DEL (8) est, en plus, allumée constamment en rouge.

En option : fonctionnement avec le récepteur de laser RX / GRX

Utiliser un récepteur de laser RX / GRX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles.

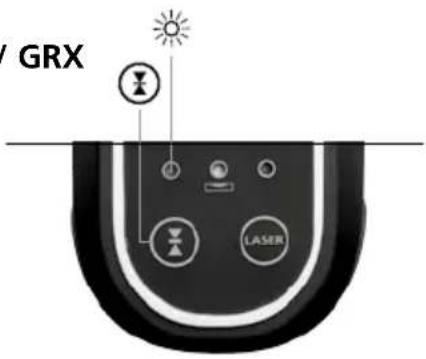

Mettre le laser à lignes en mode récepteur manuel en appuyant sur la touche 6 (mode récepteur manuel activé/désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. À partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

Respectez les instructions du mode d'emploi du récepteur de laser correspondant

Préliminaires au contrôle du calibrage :

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteignez l'instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied pour un contrôle optimal.

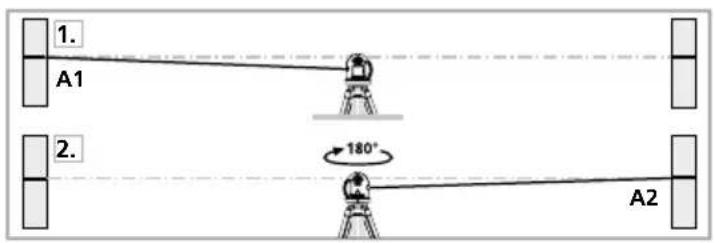

Contrôler le calibrage:

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.
3. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
4. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 2 mm / 10 m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale :

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et alignez le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1 mm.

Vérification de la ligne horizontale :

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m vers la droite et marquez le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 1 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

Vérifier régulièrement l'ajustage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Données techniques (Sous réserve de modifications techniques 02.16)
Plage de mise à niveau automatique ± 3°
Précision ± 2 mm / 10 m
Longueur de l’onde lignes laser (rouge)	635 nm
Longueur de l’onde lignes laser (vert) 510 nm
Classe de laser 2 / < 1 mW
Alimentation électrique	4 piles alcalines de 1,5 V (Type AA) / Pile
Durée de fonctionnement 2 / 2G	env. 15 h / env. 4 h
Température de travail 0°C ... + 50°C
Température de stockage -10°C ... + 70°C
Poids (piles incluse) 570 g
Dimensions (l x h x p) 66 x 100 x 125 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

www.laserliner.com/info
