MasterCrossLaser 2 - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laser a croce per allineamenti orizzontali e verticali
Marca	Laserliner
Modello	MasterCrossLaser 2
Classe laser	2 secondo EN 60825-1:2014
Potenza laser	< 1 mW
Lunghezza d'onda	Rosso 635 nm, Verde 510 nm
Precisione	± 2 mm / 10 m
Campo di autolivellamento	± 3°
Portata con ricevitore	Fino a 50 m (a seconda delle condizioni)
Alimentazione	4 pile alcaline AA (1,5 V)
Autonomia	Circa 15 h (rosso) / 4 h (verde)
Dimensioni (L x H x P)	66 x 100 x 125 mm
Peso (pile incluse)	570 g
Temperatura di lavoro	0 °C a +50 °C
Temperatura di stoccaggio	-10 °C a +70 °C
Modalità inclinazione	Sì, per piani inclinati (laser lampeggiante)
Modalità ricevitore	RX-/GRX-READY (impulsi ad alta frequenza)
Fissaggio murale magnetico	Sì, per profili di costruzione a secco
Filettature treppiede	1/4" e 5/8"
Sicurezza di trasporto	Blocco pendolare (LOCK)
Manutenzione	Pulire le finestre di uscita con un panno morbido
Riparabilità	Contattare il servizio post-vendita UMAREX-LASERLINER
Garanzia	Vedere il manuale per le condizioni

Domande frequenti - MasterCrossLaser 2 Laserliner

Come accendere il laser e utilizzarlo in modalità autolivellamento?

Sbloccare il blocco di trasporto (interruttore scorrevole su ON). Appare la croce laser. Il LED di livellamento diventa verde. Se le linee lampeggiano e il LED è rosso, l'apparecchio è fuori dal campo di autolivellamento di ±3°. Posizionarlo correttamente.

Come utilizzare la modalità inclinazione?

Non sbloccare il blocco di trasporto. Posizionare l'interruttore in posizione centrale. Selezionare i laser con il tasto di selezione. Le linee lampeggiano e il LED rosso rimane acceso. L'apparecchio può quindi essere posizionato su una pendenza.

Come attivare la modalità ricevitore laser?

Premere il tasto modalità ricevitore manuale (n°6). Il LED modalità ricevitore si accende. Le linee diventano più scure perché pulsano ad alta frequenza. Utilizzare un ricevitore RX/GRX compatibile per rilevare le linee a distanza.

Cosa significa il LED di livellamento rosso?

Il LED rosso si accende quando l'apparecchio è fuori dal campo di autolivellamento di ±3° (ad esempio su una superficie troppo inclinata). Le linee laser quindi lampeggiano. Riposizionare lo strumento in modo che il LED torni verde.

Come verificare la precisione del laser?

Posizionare l'apparecchio a 5 m da una parete, segnare il punto A1, ruotarlo di 180° e segnare A2. Avvicinare l'apparecchio alla parete all'altezza di A1, ruotare di 180° e segnare A3. Se la differenza tra A2 e A3 supera 2 mm per 10 m, è necessaria una regolazione (contattare il servizio assistenza).

Qual è la classe laser di questo dispositivo?

Il MasterCrossLaser 2 è un laser di classe 2 (< 1 mW). Non guardare direttamente nel fascio. Evitare qualsiasi contatto con gli occhi. Coprire le superfici riflettenti.

Quali tipi di pile utilizzare e quanto durano?

Utilizzare 4 pile alcaline AA da 1,5 V. L'autonomia è di circa 15 ore in modalità rossa e 4 ore in modalità verde. Le pile possono essere sostituite sul retro dell'apparecchio.

Come pulire e mantenere l'apparecchio?

Pulire le finestre di uscita laser con un panno morbido e asciutto. Non utilizzare solventi. Riporre l'apparecchio in una custodia protettiva e bloccare il blocco di trasporto durante il trasporto.

Cosa fare se il laser non si accende?

Verificare che le pile siano installate correttamente e non scariche. Assicurarsi che il blocco di trasporto sia sbloccato in modalità ON. Se il problema persiste, contattare il servizio post-vendita.

Dove trovare il servizio post-vendita?

Per qualsiasi riparazione o regolazione, contattare il rivenditore o il servizio post-vendita di UMAREX-LASERLINER. Consultare il sito www.laserliner.com/info per i contatti.

MANUALE UTENTE MasterCrossLaser 2 Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / scopo

Laser a linee intersecantisi per il puntamento verticale e orizzontale

• La modalità di inclinazione supplementare consente di tracciare pendenze.
  – Linee laser azionabili singolarmente
• Livello Out-Of: dei segnali ottici indicano quando l'apparecchio si trova al di fuori dell'area di livellamento.
• Con il supporto a molla e a parete magnetico l'apparecchio può essere usato da solo, in combinazione sia orizzontalmente sia verticalmente.
• Ideale per il fissaggio orizzontale e verticale su profili in pareti murate a secco.
• Range di autolivellamento 3°, Precisione 2 mm / 10 m

Indicazioni generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm EN 60825-1:2014

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 510 nm EN 60825-1:2014

• Attenzione: Non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Questo apparecchio non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

MasterCross-Laser 2 / MasterCross-Laser 2G

Caratteristiche particolari del prodotto

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Speciali diodi ad alto rendimento creano linee laser ancora più luminose di quelle degli apparecchi con tecnologia PowerBright. Le linee rimangono visibili su distanze più lunghe, in ambienti luminosi e su superfici scure.

Con la tecnologia RX-/GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano ad una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Tecnologia a laser verde

I moduli laser nella versione DLD assicurano un'alta qualità della linea e un'immagine di linea netta, chiara e pertanto ben visibile. A differenza delle generazioni precedenti, presentano una maggiore termostabilità ed efficienza energetica.

L'occhio umano inoltre è più sensibile alla gamma d'onda del laser verde rispetto, per esempio, a quella del laser rosso. Il diodo laser verde risulta quindi molto più luminoso di quello rosso.

I laser verdi, soprattutto quelli della versione DLD, offrono quindi dei vantaggi quando si tratta di poter riconoscere la linea laser in condizioni sfavorevoli.

Numero e disposizione dei laser

H = linea laser orizzontale / V = linea laser verticale / S = funzione dell'inclinazione

1H 1V S

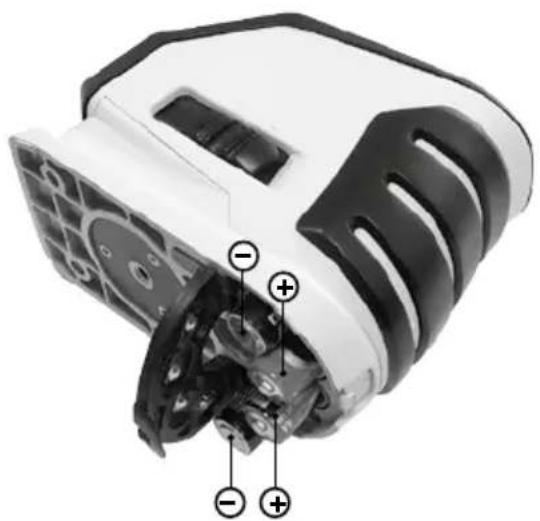

Inserimento delle batterie

Aprire il coperchio del vano batterie (3) ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore a scorrimento in posizione "OFF"!

1 Finestra di uscita laser
2 Interruttore a scorrimento
a ON
b Modalità di inclinazione
c OFF / Sicura di trasporto
3 Vano delle pile (lato posteriore)
4 Filettatura del treppiede 5/8" (lato inferiore)

5 Filettatura del treppiede 1/4" (lato inferiore)
6 Modalità di ricezione manuale
7 LED modalità di ricezione manuale

8 LED del livellamento rosso: livellamento spento verde: livellamento acceso
9 Indicatore di funzionamento LED
10 Tasto di selezione linee laser

2Livellamento orizzontale e verticale

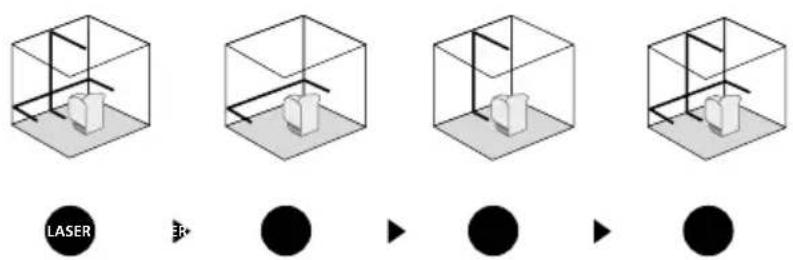

Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento (2) in posizione "ON". Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

!

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane acceso in verde. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 3°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. La luce del LED diventa verde e le linee laser emettono una luce costante.

MasterCross-Laser 2 / MasterCross-Laser 2G

Modalità di inclinazione

Non sbloccare la sicura di trasporto, spostare l'interruttore a scorrimento (2) in posizione intermedia e selezionare i laser con il tasto di selezione. È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare. Si accende anche il LED rosso (8).

Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX / GRX

Utilizzare il ricevitore laser RX/GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili.

Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto il tasto 6 (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Attenersi a quanto contenuto nelle istruzioni per l'uso del relativo ricevitore laser.

Verifica della calibratura:

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

1.

A1

2.

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

A2

Esecuzione:

3.

A1

< 2 mm/10 m = OK

A2

A2

A3

A2

A3

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.

2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 2 mm / 10 m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale:

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1 mm.

Verifica della linea orizzontale:

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 1 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

! Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento.

Dati tecnici (Con riserva di modifiche tecniche 02.16)
Range di autolivellamento ± 3°
Precisione ± 2 mm / 10 m
Lunghezza delle onde laser,Laser a proiezione di linee (rosso)	635 nm
Lunghezza delle onde laser,Laser a proiezione di linee (verde)	510 nm
Laser classe 2 / < 1 mW
Alimentazione	4 x batterie alcaline da 1,5 V (Tipo AA) / batteria
Durata di funzionamento 2 / 2G ca. 15 h / ca. 4 h
Temperatura d'esercizio 0°C ... + 50°C
Temperatura di stoccaggio -10°C ... + 70°C
Peso (con batterie) 570 g
Dimensioni (L x A x P) 66 x 100 x 125 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

!
