MasterCrossLaser 2 - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ristiinlaser vaaka- ja pystysuuntauksiin
Merkki	Laserliner
Malli	MasterCrossLaser 2
Laserluokka	2 standardin EN 60825-1:2014 mukaan
Laserteho	< 1 mW
Aallonpituus	Punainen 635 nm, Vihreä 510 nm
Tarkkuus	± 2 mm / 10 m
Itsetasauksen alue	± 3°
Kantama vastaanottimen kanssa	Jopa 50 m (olosuhteista riippuen)
Virtalähde	4 AA alkaliparistoa (1,5 V)
Käyttöaika	Noin 15 h (punainen) / 4 h (vihreä)
Mitat (l x k x s)	66 x 100 x 125 mm
Paino (paristot mukaan lukien)	570 g
Käyttölämpötila	0 °C – +50 °C
Varastointilämpötila	-10 °C – +70 °C
Kallistustila	Kyllä, kalteville pinnoille (laser vilkkuu)
Vastaanotintila	RX-/GRX-READY (korkeataajuiset pulssit)
Magneettinen seinäkiinnitys	Kyllä, kuivarakennusprofiileille
Jalustakierteet	1/4" ja 5/8"
Kuljetusturvallisuus	Heilurilukitus (LOCK)
Huolto	Puhdista laserin ulostuloikkunat pehmeällä liinalla
Korjattavuus	Ota yhteyttä UMAREX-LASERLINER-huoltopalveluun
Takuu	Katso takuuehdot käyttöohjeesta

Usein kysytyt kysymykset - MasterCrossLaser 2 Laserliner

Kuinka sytytän lasern ja käytän sitä automaattitasauksessa?

Avaa kuljetuslukitus (liukukytkin asentoon ON). Ristilaser ilmestyy. Tasaus-LED muuttuu vihreäksi. Jos viivat vilkkuvat ja LED on punainen, laite on itsetasausalueen (±3°) ulkopuolella. Aseta se oikein.

Kuinka käytän kallistustilaa?

Älä avaa kuljetuslukitusta. Aseta kytkin keskiasentoon. Valitse laserit valintapainikkeella. Viivat vilkkuvat ja punainen LED palaa. Laitteen voi asettaa kaltevalle pinnalle.

Kuinka aktivoin laservastaanotintilan?

Paina manuaalisen vastaanotintilan painiketta (nro 6). Vastaanotintilan LED syttyy. Viivat tummenevat, koska ne pulssittavat korkeataajuisesti. Käytä yhteensopivaa RX/GRX-vastaanotinta havaitaksesi viivat etäältä.

Mitä punainen tasaus-LED tarkoittaa?

Punainen LED syttyy, kun laite on itsetasausalueen (±3°) ulkopuolella (esim. liian kaltevalla pinnalla). Laserviivat vilkkuvat. Asenna laite uudelleen niin, että LED muuttuu taas vihreäksi.

Kuinka tarkistan lasern tarkkuuden?

Aseta laite 5 m päähän seinästä, merkitse piste A1, käännä sitä 180° ja merkitse A2. Siirrä laite seinää vasten lähelle A1:tä, käännä 180° ja merkitse A3. Jos ero A2:n ja A3:n välillä ylittää 2 mm/10 m, tarvitaan säätöä (ota yhteys huoltoon).

Mikä on tämän laitteen laserluokka?

MasterCrossLaser 2 on luokan 2 laser (< 1 mW). Älä katso suoraan säteeseen. Vältä silmäkosketusta. Peitä heijastavat pinnat.

Mitä paristoja käytetään ja kuinka kauan ne kestävät?

Käytä 4 AA alkaliparistoa (1,5 V). Käyttöaika on noin 15 tuntia punaisessa tilassa ja 4 tuntia vihreässä tilassa. Paristot voidaan vaihtaa laitteen takana.

Kuinka puhdistan ja hoidan laitetta?

Puhdista laservalon ulostuloikkunat pehmeällä, kuivalla liinalla. Älä käytä liuottimia. Säilytä laitetta suojakotelossaan ja lukitse kuljetuslukitus kuljetuksen aikana.

Mitä teen, jos laser ei syty?

Tarkista, että paristot on asennettu oikein ja ne eivät ole tyhjentyneet. Varmista, että kuljetuslukitus on avattu ON-asentoon. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Mistä löydän huoltopalvelun?

Kaikissa korjaus- tai säätöasioissa ota yhteyttä jälleenmyyjään tai UMAREX-LASERLINER-huoltopalveluun. Katso yhteystiedot osoitteesta www.laserliner.com/info.

KÄYTTÖOHJE MasterCrossLaser 2 Laserliner

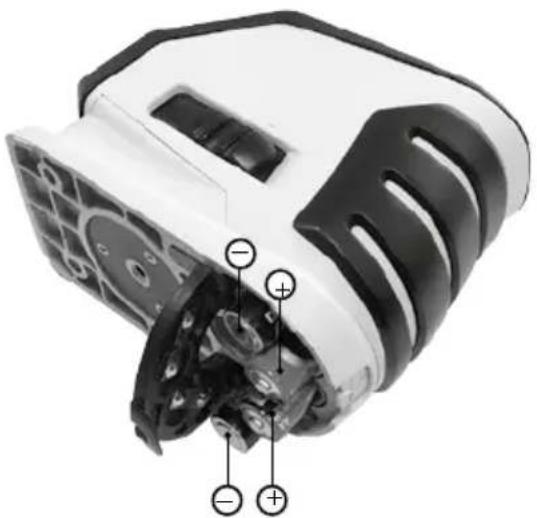

Avaa paristokotelon kansi (3) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

! Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminnot / käyttötarkoitus

Ristiviivalaser vaaka- ja pystylinjaukseen

– Ylimääräinen kallistusasetus mahdollistaa kallistumien linjauksen.
– Erikseen kytkettävät laserviivat
- Out-Of-Level: Äänimerkki ilmoittaa laitteen olevan itsevaaitusalueen ulkopuolella.
- Puristuskiinnikkeen ja seinäkiinnikemagneetin avulla laitetta voi käyttää erillisenä tai yhdistelmänä sekä pysty- että vaaka-asennossa.
- Helppo kiinnittää väliseinärakenteeseen sekä pystyyn että vaakaan.
- Itsetasausalue 3°, Tarkkuus 2 mm / 10 m

Yleiset turvallisuusohjeet

- Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 635 nm EN 60825-1:2014

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 510 nm EN 60825-1:2014

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
- Älä suuntaa lasersädettä kohti ihmisiä.
- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
– Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
- Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.
- Muutokset laserlaitteeseen on kielletty.
– Tämä laite ei ole lelu. Älä säilytä tätä lasten ulottuvilla.

MasterCross-Laser 2 / MasterCross-Laser 2G

Erityisiä tuoteominaisuuksia

Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

Erityiset suurtehodiodit tuottavat vielä kirkkaammat laserviivat kuin PowerBright-tekniikan laitteet. Viivat ovat nähtävissä myös pitkillä etäisyyksillä, kirkkaassa valossa ja tummilla pinnoilla.

RX-/GRX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä.

Vihreän laserin teknologiaa

DLD-mallin lasereissa on korkealaatuiset, kirkkaat ja hyvin erottuvat laserviivat. Aikaisempiin sukupolviin verrattuna nämä ovat energiatehokkaampia eivätkä nämä ole niin herkkiä lämpötilojen muutoksille.

Lisäksi silmä havaitsee herkemmin vihreän kuin punaisen laserin aaltoalueen. Sen vuoksi vihreä laserviiva erottuu paljon kirkkaampana kuin punainen.

Vihreä laser – erikoisesti DLD-mallin laser – näkyy erittäin hyvin epäedullisissa valaistusolosuhteissa.

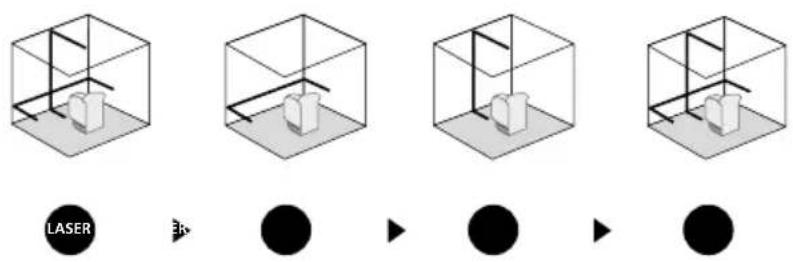

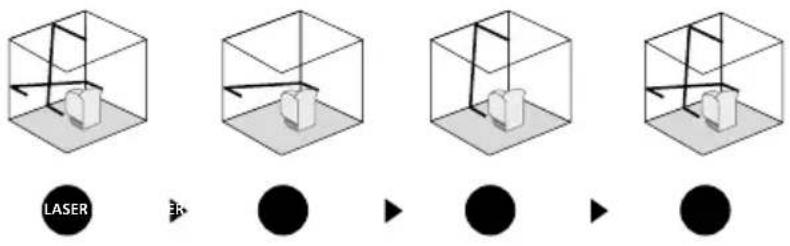

Laserien määrä ja järjestys

H = vaakalaserviiva / V = pystylaserviiva / S = kallistustoiminto

1H 1V S

1Paristojen asennus

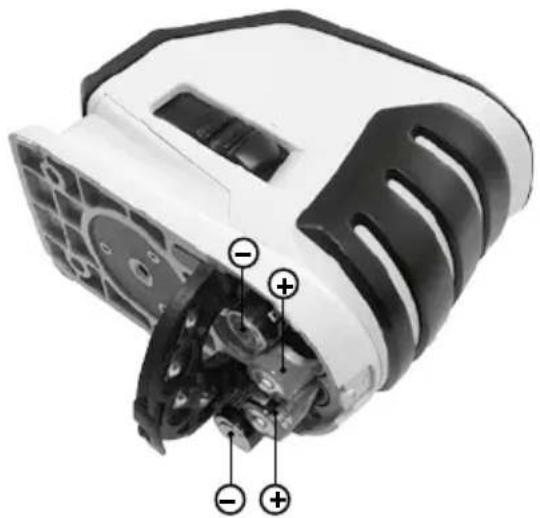

Avaa paristokotelon kansi (3) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirrä liukukytkin asentoon OFF!

1 Laserviivan lähtöikkunat

2 Liukukytkin

a ON

b Kallistusasetus

c OFF / Kuljetusvarmistus

3 Paristolokero (takasivulla)

4 Jalustan kierre 5/8" (pohjassa)

5 Jalustan kierre 1/4" (pohjassa)

6 Käsivastaanotintila

7 LED-käsivastaanotintila

8 LED-tasaus punainen: tasaus OFF vihreä: tasaus ON

9 LED-käyttötilan ilmaisin

10 Laserlinjojen valintapainike

2/aaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus. Siirrä liukukytkin (2) asentoon ON. Laserristi näkyy. Yksittäiset laserviivat voi valita valintapainikkeella.

!

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna.

Punainen LED-valo palaa jatkuvasti vihreänä. Kun laite on automaattisen tasausalueen 3° ulkopuolella, laserviivat vilkkuvat ja syttyy punainen ledi. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella. Vihreä LED-valo syttyy ja laserviivat palavat jatkuvasti.

MasterCross-Laser 2 / MasterCross-Laser 2G

3 Kallistusasetus

Älä avaa kuljetusvarmistusta, siirrä liukukytkin (2) keskiasentoon ja valitse laserviiva valintapainikkeella. Nyt voi mitata kaltevia pintoja ja kallistuksia. Tässä tilassa laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla. Lisäksi punainen ledi (8) palaa jatkuvasti.

4Kasivastaanotintila

Valinnaisesti: Työskentely laservastaanottimella RX / GRX

Käytä laservastaanotinta RX / GRX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy.

Kytke laserlaite käsivastaanotintilaan painamalla painiketta 6 (käsivastaanotintila on/off), jotta voit työskennellä käsivastaanotinta käyttäen. Laserviivat sykkivät nyt korkealla taajuudella.

Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

Noudata vastaavan laservastaanottimen käyttöohjeita.

Kalibrointitarkistuksen valmistelutoimet:

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

Kalibroinnin tarkistus:

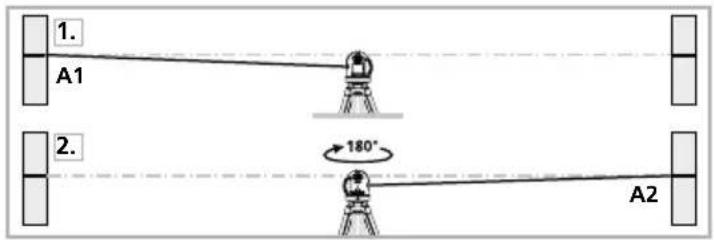

1. Merkitse piste A1 seinään.

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.

4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 2 mm / 10 m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 1 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen.

Tekniset tiedot (Tekniset muutokset mahdollisia 02.16)
Automaattitasausalue ± 3°
Tarkkuus ± 2 mm / 10 m
Lasersäteen aallonpituus, viivalaser (punainen)	635 nm
Lasersäteen aallonpituus, viivalaser (vihreä) 510 nm
Laserluokka 2 / < 1 mW
Virtalähde	4 x 1,5 V alkaliparistoa (typpi AA) / akku
Paristojen käyttöikä 2 / 2G n. 15 h / n. 4 h
Käyttölämpötila 0°C ... + 50°C
Varaston lämpötila -10°C ... + 70°C
Paino (sis. paristot) 570 g
Mitat (L x K x S) 66 x 100 x 125 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info
