MasterCrossLaser 2 - Puntero laser Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Láser en cruz para alineaciones horizontales y verticales
Marca	Laserliner
Modelo	MasterCrossLaser 2
Clase láser	2 según EN 60825-1:2014
Potencia láser	< 1 mW
Longitud de onda	Rojo 635 nm, Verde 510 nm
Precisión	± 2 mm / 10 m
Rango de autonivelación	± 3°
Alcance con receptor	Hasta 50 m (según condiciones)
Alimentación	4 pilas alcalinas AA (1,5 V)
Autonomía	Aprox. 15 h (rojo) / 4 h (verde)
Dimensiones (an x al x pr)	66 x 100 x 125 mm
Peso (pilas incluidas)	570 g
Temperatura de trabajo	0 °C a +50 °C
Temperatura de almacenamiento	-10 °C a +70 °C
Modo inclinación	Sí, para planos inclinados (láser parpadeante)
Modo receptor	RX-/GRX-READY (pulsaciones de alta frecuencia)
Fijación mural magnética	Sí, para perfiles de construcción en seco
Rosca para trípode	1/4" y 5/8"
Seguridad de transporte	Bloqueo pendular (LOCK)
Mantenimiento	Limpiar las ventanas de salida con un paño suave
Reparabilidad	Póngase en contacto con el servicio postventa UMAREX-LASERLINER
Garantía	Consulte el manual para las condiciones

Preguntas frecuentes - MasterCrossLaser 2 Laserliner

¿Cómo encender el láser y usarlo en modo de nivelación automática?

Desbloquee el bloqueo de transporte (interruptor deslizante en ON). Aparece la cruz láser. El LED de nivelación se vuelve verde. Si las líneas parpadean y el LED está rojo, el aparato está fuera del rango de autonivelación de ±3°. Colóquelo correctamente.

¿Cómo usar el modo inclinación?

No desbloquee el bloqueo de transporte. Coloque el interruptor en posición media. Seleccione los láseres con la tecla de selección. Las líneas parpadean y el LED rojo permanece encendido. El aparato puede entonces colocarse en una pendiente.

¿Cómo activar el modo receptor láser?

Presione la tecla modo receptor manual (n°6). El LED modo receptor se enciende. Las líneas se vuelven más oscuras porque pulsan a alta frecuencia. Use un receptor RX/GRX compatible para detectar las líneas a distancia.

¿Qué significa el LED de nivelación rojo?

El LED rojo se enciende cuando el aparato está fuera del rango de autonivelación de ±3° (por ejemplo, en una superficie demasiado inclinada). Las líneas láser parpadean entonces. Vuelva a colocar el instrumento para que el LED se vuelva verde.

¿Cómo verificar la precisión del láser?

Coloque el aparato a 5 m de una pared, marque el punto A1, gírelo 180° y marque A2. Acérquelo a la pared a la altura de A1, gírelo 180° y marque A3. Si la diferencia entre A2 y A3 supera 2 mm por 10 m, es necesario un ajuste (contacte al servicio técnico).

¿Cuál es la clase láser de este aparato?

El MasterCrossLaser 2 es un láser de clase 2 (< 1 mW). No mire directamente al haz. Evite todo contacto con los ojos. Cubra las superficies reflectantes.

¿Qué tipos de pilas usar y cuánto duran?

Use 4 pilas alcalinas AA de 1,5 V. La autonomía es de aproximadamente 15 horas en modo rojo y 4 horas en modo verde. Las pilas se pueden reemplazar en la parte posterior del aparato.

¿Cómo limpiar y mantener el aparato?

Limpie las ventanas de salida del láser con un paño suave y seco. No use disolventes. Guarde el aparato en un estuche de protección y bloquee el bloqueo de transporte durante el transporte.

¿Qué hacer si el láser no se enciende?

Verifique que las pilas estén correctamente instaladas y no descargadas. Asegúrese de que el bloqueo de transporte esté desbloqueado en modo ON. Si el problema persiste, contacte al servicio postventa.

¿Dónde encontrar el servicio postventa?

Para cualquier reparación o ajuste, contacte a su distribuidor o al servicio postventa de UMAREX-LASERLINER. Consulte el sitio www.laserliner.com/info para las coordenadas.

MANUAL DE USUARIO MasterCrossLaser 2 Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Láser de líneas cruzadas para alinear en planos horizontales y verticales

• El modo de inclinación adicional permite colocar declives caídas.
  – Líneas láser de conexión individual
• Out-Of-Level: el aparato indica que se encuentra fuera del rango de nivelación mediante señales ópticas.
• Con la fijación magnética de pinza y pared se puede utilizar el aparato individualmente, en combinación y tanto en horizontal como en vertical.
• Ideal para la fijación en perfiles de construcciones en seco horizontales y verticales.
• Margen de auto-nivelado 3°, precisión 2 mm / 10 m

Indicaciones generales de seguridad

- Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 635 nm

EN 60825-1:2014

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 510 nm

EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.
• En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.
• No está permitido manipular (alterar) este dispositivo.
• Este dispositivo no es ningún juguete y no debe encontrarse al alcance de los niños.

Características especiales

Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

Los diodos especiales de alto rendimiento generan unas líneas láser más nítidas que los aparatos con tecnología PowerBright. Las líneas son visibles a largas distancias, en condiciones de abundante luz ambiental y sobre superficies oscura.

La tecnología RX-/GRX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Tecnología láser verde

Los módulos láser en la versión DLD son sinónimo de elevada calidad de la línea, con un trazado limpio, claro y por lo tanto bien visible. En comparación con las generaciones anteriores son más resistentes a las temperaturas y ofrecen mayor eficacia energética.

Por otra parte, el ojo humano posee una mayor sensibilidad en la gama de ondas del láser verde que, por ejemplo, en la del láser rojo. Por esa razón, los diodos láser verdes parecen mucho más brillantes que los rojos.

Los láseres verdes – y en particular el tipo DLD – ofrecen ventajas en cuanto a la visibilidad de la línea láser bajo condiciones desfavorables.

Número y disposición de los láseres

H = línea de láser horizontal / V = línea de láser vertical / S = función de inclinación

1H 1V S

1insertar las pilas

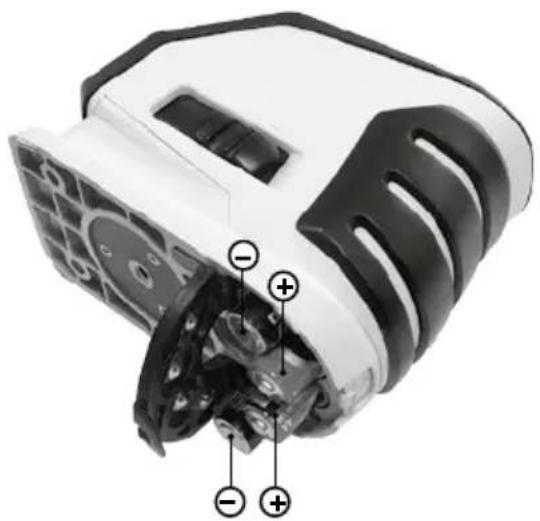

Abra la caja para pilas (3) e insierte las pilas según los símbolos de Instalación. Coloque las pilas en el polo correcto.

Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante a "OFF".

1 Ventana de salida láser
2 Conmutador deslizante
a Encendido (ON)
b Modo de inclinación
c Apagado (OFF) / Bloqueo de transporte
3 Compartimento de pilas (dorso)

4 Conexión de rosca 5/8" (lado inferior)
5 Conexión de rosca 1/4" (lado inferior)
6 Modo de receptor manual
7 Modo de receptor manual LED

8 LED de nivelación Rojo: nivelación desactivada Verde: nivelación activada
9 LED de indicación de servicio
10 Selector líneas láser

2Nivelación horizontal y vertical

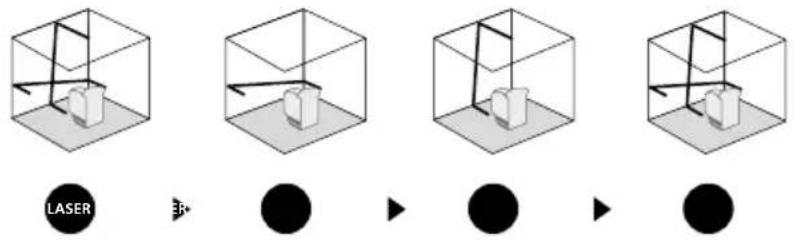

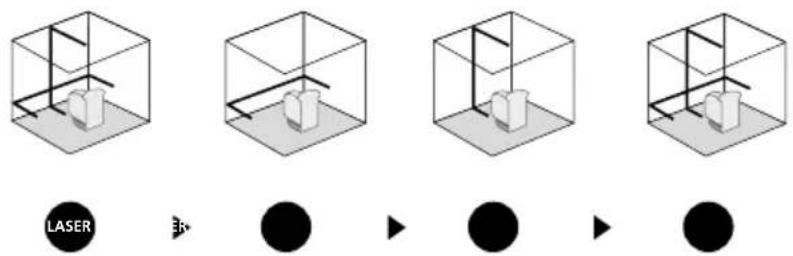

Soltar el seguro de transporte y cambiar el interruptor deslizante (2) a "ON". Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

!

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3° las líneas láser parpadean y el LED se enciende con luz roja. Coloque el aparato en una posición dentro del rango de nivelación. El LED cambia de nuevo a luz verde y las líneas láser dejan de parpadear.

3Modo de inclinación

No soltar el seguro de transporte, cambiar el interruptor deslizante (2) a la posición central y seleccionar el láser con el botón de selección. Ahora ya se puede crear planos inclinados o pendientes. En este modo ya no se alinean automáticamente las líneas láser. Esto se señala mediante el parpadeo de las líneas láser. Además el LED (8) está encendido de forma continua con luz roja.

4 Modde receptor manual

Opcional: Trabajar con el receptor láser RX / GRX

Utilice un receptor de láser RX / GRX (opcional) para nivelar a grandes distancias o para líneas láser no visibles.

Para trabajar con el receptor de láser, cambie el láser de líneas al modo de receptor manual pulsando la tecla 6 (modo de receptor manual On / Off) Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

Observe el manual de instrucciones del receptor láser respectivo.

Preparativos para la comprobación de la calibración:

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

Comprobar la calibración:

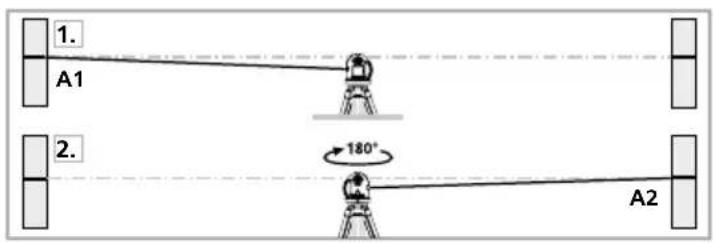

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia horizontal entre A1 y A2.

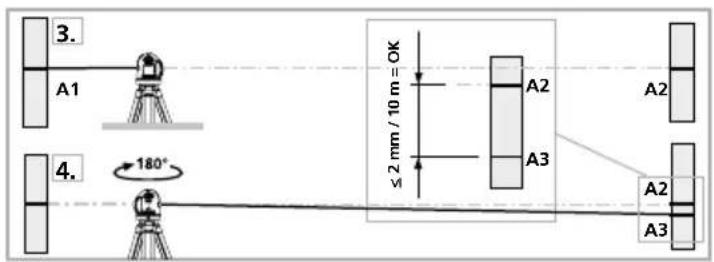

3. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

Si A2 y A3 se encuentran a más de 2 mm / 10 m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical:

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1 mm.

Control de la línea horizontal:

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 1 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

! Compruebe regularmente la calibración antes del uso, después de transportes y de almacenajes prolongados.

Datos técnicos (Sujeto a modificaciones técnicas 02.16)
Margen de auto-nivelado ± 3°
Precisión ± 2 mm / 10 m
Longitud de onda del láser, Láser de líneas (rojo)	635 nm
Longitud de onda del láser, Láser de líneas (verde) 510 nm
Láser clase 2 / < 1 mW
Alimentación	4 pilas alcalina de 1,5 V (Tipo AA) / batería
Duración 2 / 2G aprox. 15 h / aprox. 4 h
Temperatura de trabajo 0°C ... + 50°C
Temperatura de almacenaje -10°C ... + 70°C
Peso (pilas incluida) 570 g
Dimensiones (An x Al x F) 66 x 100 x 125 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

www.laserliner.com/info

!
