Producttype	Kruislijnlaser voor horizontale en verticale uitlijningen
Merk	Laserliner
Model	MasterCrossLaser 2
Laserklasse	2 volgens EN 60825-1:2014
Laservermogen	< 1 mW
Golflengte	Rood 635 nm, Groen 510 nm
Nauwkeurigheid	± 2 mm / 10 m
Zelfnivelleringsbereik	± 3°
Bereik met ontvanger	Tot 50 m (afhankelijk van omstandigheden)
Voeding	4 AA alkalinebatterijen (1,5 V)
Batterijduur	Ca. 15 u (rood) / 4 u (groen)
Afmetingen (b x h x d)	66 x 100 x 125 mm
Gewicht (incl. batterijen)	570 g
Bedrijfstemperatuur	0 °C tot +50 °C
Opslagtemperatuur	-10 °C tot +70 °C
Kantelmodus	Ja, voor schuine vlakken (knipperende laser)
Ontvangermodus	RX-/GRX-READY (hoogfrequente pulsaties)
Magnetische wandbevestiging	Ja, voor droogbouwprofielen
Statiefschroefdraad	1/4" en 5/8"
Transportbeveiliging	Pendelblokkering (LOCK)
Onderhoud	Reinig de uittredepoorten met een zachte doek
Repareerbaarheid	Neem contact op met de klantendienst van UMAREX-LASERLINER
Garantie	Zie handleiding voor de voorwaarden

Veelgestelde vragen - MasterCrossLaser 2 Laserliner

Hoe schakel ik de laser in en gebruik ik hem in de automatische nivelleringsmodus?

Ontgrendel de transportbeveiliging (schuifschakelaar op ON). Het kruislijnlaser verschijnt. De nivellerings-LED wordt groen. Als de lijnen knipperen en de LED is rood, bevindt het apparaat zich buiten het zelfnivelleringsbereik van ±3°. Plaats het correct.

Hoe gebruik ik de kantelmodus?

Vergrendel de transportbeveiliging niet. Zet de schakelaar in de middelste stand. Selecteer de lasers met de selectietoets. De lijnen knipperen en de rode LED blijft branden. Het apparaat kan dan op een helling worden geplaatst.

Hoe activeer ik de laseraanjagermodus?

Druk op de toets voor de ontvangermodus (nr. 6). De LED voor ontvangermodus gaat branden. De lijnen worden donkerder omdat ze op hoge frequentie pulseren. Gebruik een compatibele RX/GRX-ontvanger om de lijnen op afstand te detecteren.

Wat betekent de rode nivellerings-LED?

De rode LED gaat branden wanneer het apparaat zich buiten het zelfnivelleringsbereik van ±3° bevindt (bijvoorbeeld op een te schuin oppervlak). De laserlijnen knipperen dan. Herschik het instrument zodat de LED weer groen wordt.

Hoe controleer ik de nauwkeurigheid van de laser?

Plaats het apparaat op 5 m van een muur, markeer punt A1, draai het 180° en markeer A2. Breng het apparaat dichter bij de muur ter hoogte van A1, draai 180° en markeer A3. Als het verschil tussen A2 en A3 meer dan 2 mm per 10 m bedraagt, is een aanpassing nodig (neem contact op met de klantendienst).

Wat is de laserklasse van dit apparaat?

De MasterCrossLaser 2 is een laser van klasse 2 (< 1 mW). Kijk niet direct in de straal. Vermijd contact met de ogen. Bedek reflecterende oppervlakken.

Welk type batterijen gebruiken en hoe lang gaan ze mee?

Gebruik 4 AA alkalinebatterijen van 1,5 V. De batterijduur is ongeveer 15 uur in de rode modus en 4 uur in de groene modus. De batterijen kunnen aan de achterkant van het apparaat worden vervangen.

Hoe reinig en onderhoud ik het apparaat?

Reinig de uittredepoorten met een zachte droge doek. Gebruik geen oplosmiddelen. Berg het apparaat op in een beschermhoes en vergrendel de transportbeveiliging tijdens transport.

Wat te doen als de laser niet aangaat?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Zorg ervoor dat de transportbeveiliging is ontgrendeld in de ON-stand. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Waar vind ik de klantendienst?

Voor reparatie of aanpassing neemt u contact op met uw dealer of de klantendienst van UMAREX-LASERLINER. Raadpleeg de website www.laserliner.com/info voor contactgegevens.

GEBRUIKSAANWIJZING MasterCrossLaser 2 Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / toepassing

Kruislijnlaser voor verticaal en horizontaal uitlijnen

• De extra neigingsmodus maakt het aanleggen van hellingen mogelijk.
  – Afzonderlijk inschakelbare laserlijnen
• Out-Of-Level: door optische signalen wordt gesignaleerd, wanneer het apparaat zich buiten het nivelleerbereik bevindt.
• Het apparaat kan alléén of in combinatie met de magnetische klem- en wandhouder zowel horizontaal als verticaal worden gebruikt.
• Ideaal voor de horizontale en verticale bevestiging op droogbouwprofielen.
• Zelfnivelleringsbereik 3°, nauwkeurigheid 2 mm / 10 m

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2014

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 510 nm EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

MasterCross-Laser 2 / MasterCross-Laser 2G

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Speciale hoogvermogensdioden produceren nog fellere laserlijnen als de lasers met PowerBright technologie. Deze blijven zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.

Met de RX-/GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Groene lasertechnologie

Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur-stabieler en energie-efficiënter.

Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking met de rode zeer veel lichter.

Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden.

Aantal en richting van de laser

H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)

1H 1V S

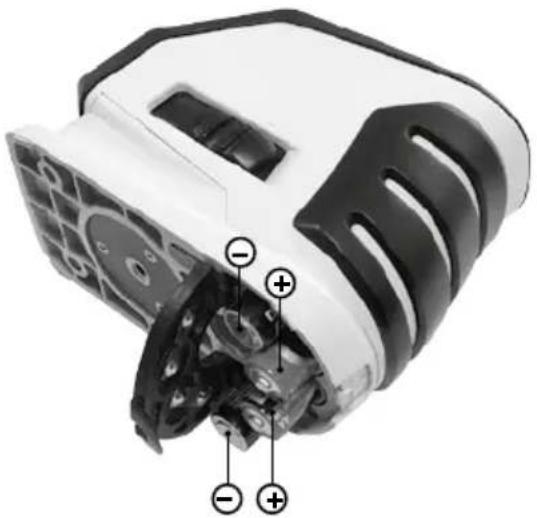

1Plaatsen van de batterijen

Batterijvak (3) openen en de batterijen volgens de installatiesymbolen inleggen. Let daarbij op de correcte polarisatie.

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'!

1 Laseruitlaat

2 Schuifschakelaar

a AAN

b Neigingsmodus

c UIT / Transportbeveiliging

3 Batterijvakje (onderzijde)

4 5/8"-schroefdraad (onderzijde)

5 1/4"-schroefdraad (onderzijde)

6 Handontvangermodus

7 LED Handontvangermodus

8 Led-nivellering rood: nivellering uit groen: nivellering aan

9 LED-bedrijfsindicator

10 Keuzetoets laserlijnen

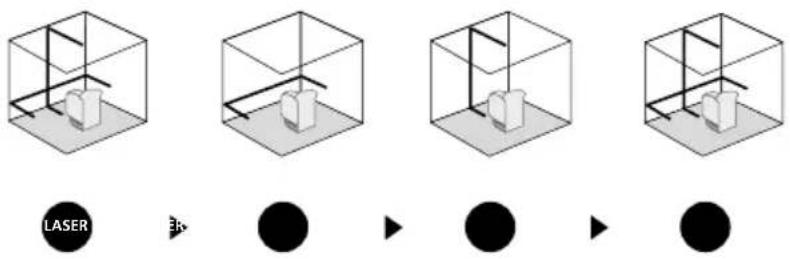

2Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) op 'ON'. Het laserkruis verschijnt. Met behulp van de keuze-toets kunnen de laserlijnen afzonderlijk worden geschakeld.

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.

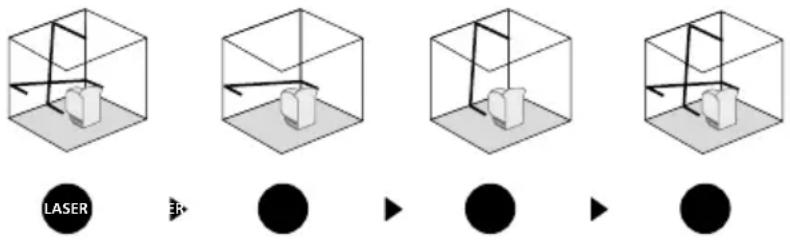

3 Neigingsmodus

Ontgrendel de transportbeveiliging niet, zet de schuifschakelaar (2) in de middelste stand en selecteer de lasers met de keuzetoets. Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen. Bovendien brandt de LED (8) constant rood.

4 RX READY GRX READY Handontvangermodus

Optioneel: Werken met de laserontvanger RX / GRX

Gebruik een laserontvanger RX / GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen.

Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de dienovereenkomstige laserontvanger in acht.

Kalibratiecontrole voorbereiden:

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.

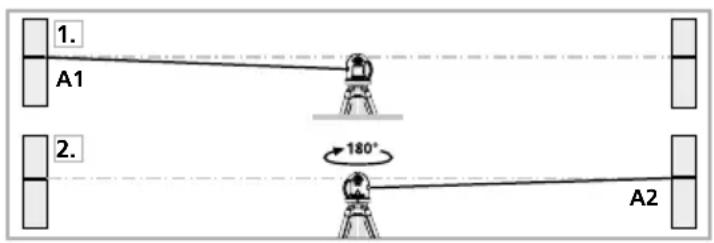

Kalibratie controleren:

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 2 mm / 10 m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn:

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

! Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Technische gegevens (Technische veranderingen voorbehouden 02.16)
Zelfnivelleerbereik ± 3°
Nauwkeurigheid ± 2 mm / 10 m
Lasergolflengte lijnlaser (rood)	635 nm
Lasergolflengte lijnlaser (groen) 510 nm
Laserklasse 2 / < 1 mW
Stroomvoorziejning	4 x 1,5 V alkalibatterijen (Type AA) / accu
Gebruiksduur 2 / 2G ca. 15 h / ca. 4 h
Werktemperatuur 0°C ... + 50°C
Opbergtemperatuur -10°C ... + 70°C
Gewicht (incl. batterijen) 570 g
Afmetingen (B x H x D) 66 x 100 x 125 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info
