Produkttyp	Kreuzlaser für horizontale und vertikale Ausrichtungen
Marke	Laserliner
Modell	MasterCrossLaser 2
Laserklasse	2 nach EN 60825-1:2014
Laserleistung	< 1 mW
Wellenlänge	Rot 635 nm, Grün 510 nm
Genauigkeit	± 2 mm / 10 m
Selbstnivellierbereich	± 3°
Reichweite mit Empfänger	Bis zu 50 m (je nach Bedingungen)
Stromversorgung	4 AA-Alkalibatterien (1,5 V)
Betriebsdauer	Ca. 15 h (rot) / 4 h (grün)
Abmessungen (B x H x T)	66 x 100 x 125 mm
Gewicht (mit Batterien)	570 g
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-10 °C bis +70 °C
Neigungsmodus	Ja, für geneigte Ebenen (Laser blinkt)
Empfängermodus	RX-/GRX-READY (hochfrequente Impulse)
Magnetische Wandhalterung	Ja, für Trockenbauprofile
Stativgewinde	1/4" und 5/8"
Transportsicherung	Pendelblockierung (LOCK)
Pflege	Reinigen Sie die Austrittsfenster mit einem weichen Tuch
Reparierbarkeit	Kontaktieren Sie den Kundendienst von UMAREX-LASERLINER
Garantie	Siehe Anleitung für Bedingungen

Häufig gestellte Fragen - MasterCrossLaser 2 Laserliner

Wie schalte ich den Laser ein und nutze ihn im automatischen Nivelliermodus?

Entriegeln Sie die Transportsicherung (Schiebeschalter auf ON). Das Laserkreuz erscheint. Die Nivellier-LED wird grün. Wenn die Linien blinken und die LED rot ist, befindet sich das Gerät außerhalb des Selbstnivellierbereichs von ±3°. Positionieren Sie es korrekt.

Wie verwende ich den Neigungsmodus?

Entriegeln Sie die Transportsicherung nicht. Stellen Sie den Schalter in die Mittelposition. Wählen Sie die Laser mit der Auswahltaste aus. Die Linien blinken und die rote LED leuchtet. Das Gerät kann dann auf eine Schräge gestellt werden.

Wie aktiviere ich den Laserempfängermodus?

Drücken Sie die manuelle Empfängermodus-Taste (Nr. 6). Die Empfängermodus-LED leuchtet auf. Die Linien werden dunkler, da sie mit hoher Frequenz pulsieren. Verwenden Sie einen kompatiblen RX/GRX-Empfänger, um die Linien aus der Ferne zu erkennen.

Was bedeutet die rote Nivellier-LED?

Die rote LED leuchtet auf, wenn sich das Gerät außerhalb des Selbstnivellierbereichs von ±3° befindet (z. B. auf einer zu stark geneigten Fläche). Die Laserlinien blinken dann. Positionieren Sie das Instrument neu, damit die LED wieder grün wird.

Wie überprüfe ich die Genauigkeit des Lasers?

Stellen Sie das Gerät 5 m von einer Wand entfernt auf, markieren Sie Punkt A1, drehen Sie es um 180° und markieren Sie A2. Bringen Sie das Gerät nahe an die Wand auf Höhe von A1, drehen Sie es um 180° und markieren Sie A3. Wenn die Abweichung zwischen A2 und A3 mehr als 2 mm auf 10 m beträgt, ist eine Justierung erforderlich (Kontaktieren Sie den Kundendienst).

Welche Laserklasse hat dieses Gerät?

Der MasterCrossLaser 2 ist ein Laser der Klasse 2 (< 1 mW). Nicht direkt in den Strahl blicken. Kontakt mit den Augen vermeiden. Reflektierende Oberflächen abdecken.

Welche Batterietypen verwenden und wie lange halten sie?

Verwenden Sie 4 AA-Alkalibatterien mit 1,5 V. Die Betriebsdauer beträgt ca. 15 Stunden im roten Modus und 4 Stunden im grünen Modus. Die Batterien können auf der Rückseite des Geräts ausgetauscht werden.

Wie reinige und pflege ich das Gerät?

Reinigen Sie die Laser-Austrittsfenster mit einem weichen, trockenen Tuch. Keine Lösungsmittel verwenden. Bewahren Sie das Gerät in einer Schutztasche auf und verriegeln Sie die Transportsicherung beim Transport.

Was tun, wenn der Laser nicht angeht?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht entladen sind. Stellen Sie sicher, dass die Transportsicherung im Modus ON entriegelt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wo finde ich den Kundendienst?

Für Reparaturen oder Justierungen wenden Sie sich an Ihren Händler oder den Kundendienst von UMAREX-LASERLINER. Besuchen Sie www.laserliner.com/info für Kontaktdaten.

BEDIENUNGSANLEITUNG MasterCrossLaser 2 Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten

• Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
  – Einzeln schaltbare Laserlinien
• Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
• Mit der magnetischen Klemm- und Wandhalterung ist das Gerät einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
• Ideal zur horizontalen und vertikalen Befestigung an Trockenbauprofilen.
  – Selbstnivellierbereich 3°, Genauigkeit 2 mm / 10 m

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 510 nm EN 60825-1:2014

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
- Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
- Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

MasterCross-Laser 2 / MasterCross-Laser 2G

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdiven erzeugen noch hellere Laserlinien als Geräte mit PowerBright-Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht und auf dunklen Oberflächen.

Mit der RX-/GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter.

Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Laser als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller.

Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen.

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion

1H 1V S

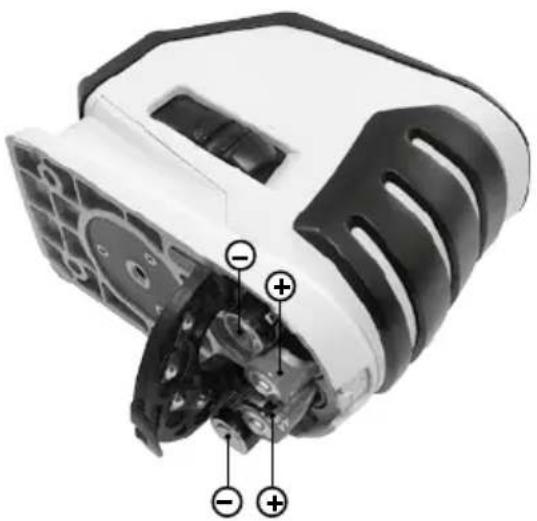

1Einlegen der Batterien

Batteriefach (3) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf "OFF" stellen!

1 Laseraustrittsfenster
2 Schiebeschalter

a AN
b Neigungsmodus
c AUS / Transportsicherung

3 Batteriefach (Unterseite)

4 5/8"-Stativgewinde (Unterseite)
5 1/4"-Stativgewinde (Unterseite)
6 Handempfängermodus
7 LED Handempfängermodus

8 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
9 LED Betriebsanzeige
10 Wahltaste Laserlinien

2Horizontal und vertikal Nivellieren

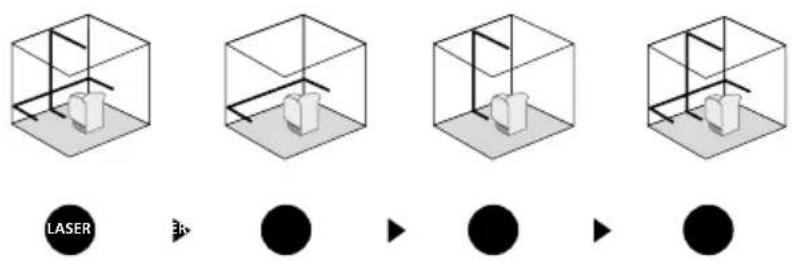

Die Transportsicherung lösen, Schiebeschalter (2) auf "ON" stellen. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

!

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, dass es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.

MasterCross-Laser 2 / MasterCross-Laser 2G

3 Neigungsmodus

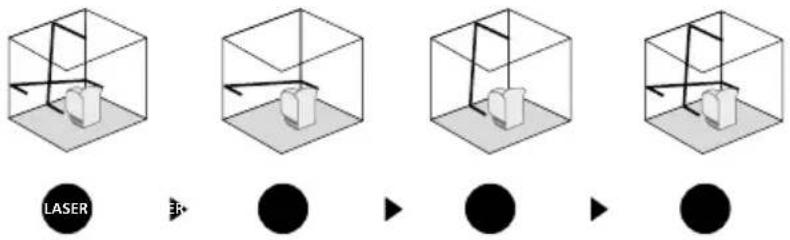

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf die mittlere Stellung schieben und die Laser mit der Wahl taste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert. Zusätzlich leuchtet die LED (8) konstant rot.

4Handempfangermodus

Optional: Arbeiten mit dem Laserempfänger RX / GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX / GRX (optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 6 (Handempfängermodus ein / aus) in den Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

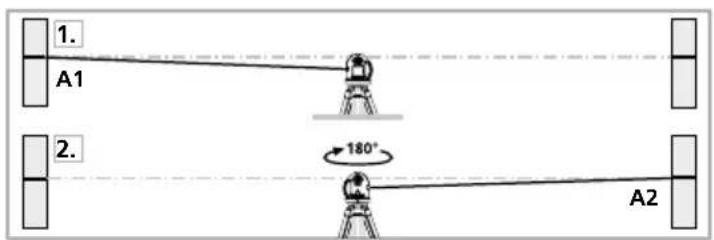

Kalibrierung überprüfen:

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. mar- kieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten (technische Änderungen vorbehalten 02.16)
Selbstnivellierbereich ± 3^
Genauigkeit ± 2 mm / 10 m
Laserwellenlänge Linienlaser rot	635 nm
Laserwellenlänge Linienlaser grün 510 nm
Laserklasse 2 / < 1 mW
Stromversorgung	4 x 1,5 V Alkalibatterien (Typ AA) / Akku
Betriebsdauer 2 / 2G ca. 15 Std. / ca. 4 Std.
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Gewicht (inkl. Batterien) 570 g
Abmessung (B x H x T) 66 x 100 x 125 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
