ThermoSpot One - Thermomètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge sans contact
Marque	Laserliner
Modèle	ThermoSpot One
Technologie de mesure	Infrarouge avec visée laser (classe 2, <1 mW, 650 nm)
Plage de mesure	-38 °C à 365 °C (-36,4 °F à 689 °F)
Précision	±2,5 °C ou ±2,5 % (selon la valeur la plus élevée) pour 0-365 °C ; ±2,5 °C + 0,05 °C/degré pour -38-0 °C
Optique (rapport distance/spot)	12:1
Résolution	0,2 °C
Degré d'émission	0,95 (fixe)
Dimensions (L x H x P)	40 x 155,5 x 113 mm
Poids (avec piles)	173 g
Alimentation	2 piles alcalines 1,5 V (type AAA)
Affichage	Écran avec rétroéclairage, fonction Hold, indication de charge de pile
Fonctions principales	Mesure continue, fonction Hold, sélection °C/°F, visée laser, rétroéclairage
Conditions de travail	0 °C à 50 °C, humidité relative 20-85 % (sans condensation)
Conditions de stockage	-10 °C à 60 °C, humidité relative max. 80 %
Nettoyage et entretien	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ; retirer les piles avant stockage prolongé
Calibrage	Recommandé une fois par an
Sécurité laser	Ne pas regarder le faisceau direct ou réfléchi ; ne pas diriger vers des personnes ; classe 2 (EN 60825-1)
Normes et conformité	Directive CEM 2014/30/UE, directive DEEE

FOIRE AUX QUESTIONS - ThermoSpot One Laserliner

Comment changer l'unité de température (Celsius/Fahrenheit) ?

Appuyez sur la touche °C/°F jusqu'à ce que le symbole souhaité s'affiche à l'écran.

Comment effectuer une mesure continue ?

Activez le laser et maintenez la touche enfoncée. Relâchez la touche dès que le laser vise le point de mesure souhaité. La valeur mesurée est conservée (fonction Hold).

Le degré d'émission est-il réglable ?

Non, l'appareil est réglé de manière fixe sur un degré d'émission de 0,95, adapté à la plupart des matériaux organiques (plastique, céramique, bois, caoutchouc, roche).

Quelle est la distance optimale pour une mesure précise ?

La distance optimale est celle où le spot de mesure (rapport 12:1) est entièrement contenu dans l'objet à mesurer. Plus l'objet est éloigné, plus la zone mesurée est grande.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Retirez les piles avant un stockage prolongé.

Quelles précautions prendre avec le laser ?

Ne regardez jamais directement le faisceau laser (classe 2) ni ses réflexions. Ne dirigez pas le laser vers des personnes. Si vos yeux sont exposés, fermez-les et tournez la tête immédiatement.

Que faire si l'appareil ne fonctionne plus ?

Vérifiez le niveau de charge des piles. Si plusieurs fonctions ne marchent pas ou si la pile est faible, remplacez les piles. Si le problème persiste, n'utilisez plus l'appareil et contactez un professionnel.

Comment stocker l'appareil sur une longue période ?

Retirez les piles et stockez l'appareil dans un endroit sec et propre, à une température comprise entre -10 °C et 60 °C et une humidité relative max. 80 %.

Peut-on mesurer la température à travers le verre ?

Non, la mesure infrarouge est perturbée par le verre, la vapeur, les gaz ou la saleté. La distance de mesure ne doit pas être exposée à ces interférences.

À quelle fréquence faut-il calibrer l'appareil ?

Il est recommandé de procéder à un calibrage une fois par an pour garantir la précision des mesures.

MODE D'EMPLOI ThermoSpot One Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / utilisation

Le ThermoSpot One est un instrument de mesure de la température sans contact par infrarouge à laser intégré. La mesure et l'évaluation de la quantité d'énergie électromagnétique dans la gamme d'ondes infrarouge permettent la mesure sans contact de la température des surfaces.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Appareil à laser de classe 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Il est interdit de manipuler (modifier) le dispositif laser.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

LaserTimer 1. 2.

Veiller à ce que la polarité soit correcte.

a Rayon laser activé b Charge de la pile c Fonction Hold d Affichage de la valeur mesurée e Valeur maxi. pendant la mesure f Eclairage de l'écran d'affichage g Unité de mesure °C / °F

4 °C / °f

Pour régler l'unité de mesure de la température, appuyez sur la touche « °C/°F » jusqu'à ce que le symbole correspondant s'affiche à l'écran.

Laserliner Enerciger One

5 Mesure continue / hold

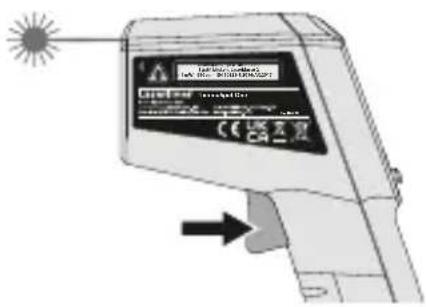

Pour effectuer une mesure continue, activer le laser (voir illustration) et maintenir la touche appuyée.

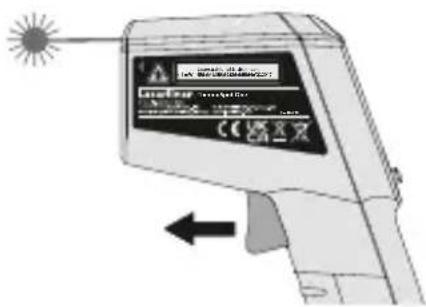

Relâcher la touche dès que le laser de visée détecte le point de mesure souhaité. La valeur mesurée est conservée.

Remarques relatives à la procédure de mesure

Cet instrument de mesure de la température à infrarouge calcule la température sur les surfaces et matériaux les plus divers. La tête manométrique à capteur intégrée reçoit le rayonnement infrarouge que tous les corps émettent en fonction du matériau. Le degré d'émission détermine le degré de ce rayonnement (0 à 1). L'appareil est réglé de manière fixe sur un degré d'émission de 0,95, ce qui est approprié pour la plupart des matières organiques telles que les matières plastiques, la céramique, le bois, le caoutchouc et la roche. Faire attention à ce que la plage de mesure entre l'instrument et la surface ne soit pas exposée à des perturbations (vapeur, gaz, saleté ou verre).

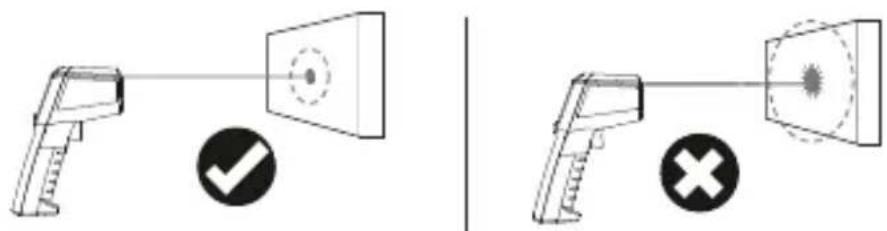

Le laser sert à viser et à visualiser le point de la mesure infrarouge. La mesure de la température n'a lieu qu'à la surface. Régler la distance de mesure optimale pour le spot de mesure (12:1) de sorte qu'il se trouve entièrement dans l'objet à mesurer.

Sortie du laser

Avertissement concernant le laser

Données techniques. Sous réserve de modifications techniques. 21W15

Plage de mesure -38 °C ... 3	65 °C (-36,4 °F ... 689 °F)
Précision	± 2,5 °C + 0,05 °C / degré (-38 °C ... 0 °C) ± 2,5 °C (0 °C ... 365 °C) ou ± 2,5% en fonction de la valeur plus élevée
Optique	12:1 (Écartement de mesure : spot de mesure)
Résolution 0,2 °C
Degré d'émission 0,95
Longueur d'onde du laser 650 nm
Laser classer 2, < 1 mW
Conditions de travail	0°C ... 50°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 60°C, humidité relative de l'air max. 80% RH
Humidité relative de l'air 20% RH ... 80% RH, non condensante
Alimentation en courant 2 piles alcalines de 1,5 V (type AAA)
Dimensions (l x h x p) 40 x 155,5 x 113 mm
Poids (piles incluse) 173 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AFY

CE UK CA
