Tipo di prodotto	Termometro a infrarossi senza contatto
Marca	Laserliner
Modello	ThermoSpot One
Tecnologia di misura	Infrarossi con puntatore laser (classe 2, <1 mW, 650 nm)
Intervallo di misura	-38 °C a 365 °C (-36,4 °F a 689 °F)
Precisione	±2,5 °C o ±2,5 % (secondo il valore più alto) per 0-365 °C; ±2,5 °C + 0,05 °C/grado per -38-0 °C
Ottica (rapporto distanza/spot)	12:1
Risoluzione	0,2 °C
Emissività	0,95 (fissa)
Dimensioni (L x H x P)	40 x 155,5 x 113 mm
Peso (con pile)	173 g
Alimentazione	2 pile alcaline 1,5 V (tipo AAA)
Display	Schermo con retroilluminazione, funzione Hold, indicazione di carica della batteria
Funzioni principali	Misurazione continua, funzione Hold, selezione °C/°F, puntatore laser, retroilluminazione
Condizioni di lavoro	0 °C a 50 °C, umidità relativa 20-85 % (senza condensa)
Condizioni di stoccaggio	-10 °C a 60 °C, umidità relativa max. 80 %
Pulizia e manutenzione	Pulire con un panno leggermente umido; non utilizzare solventi; rimuovere le pile prima di uno stoccaggio prolungato
Taratura	Consigliata una volta all'anno
Sicurezza laser	Non guardare il raggio diretto o riflesso; non puntare verso persone; classe 2 (EN 60825-1)
Norme e conformità	Direttiva EMC 2014/30/UE, direttiva RAEE

Domande frequenti - ThermoSpot One Laserliner

Come cambiare l'unità di temperatura (Celsius/Fahrenheit)?

Premere il tasto °C/°F fino a quando il simbolo desiderato viene visualizzato sullo schermo.

Come eseguire una misurazione continua?

Attivare il laser e tenere premuto il tasto. Rilasciare il tasto non appena il laser punta sul punto di misurazione desiderato. Il valore misurato viene conservato (funzione Hold).

L'emissività è regolabile?

No, l'apparecchio è impostato in modo fisso su un'emissività di 0,95, adatta alla maggior parte dei materiali organici (plastica, ceramica, legno, gomma, roccia).

Qual è la distanza ottimale per una misurazione precisa?

La distanza ottimale è quella in cui il punto di misurazione (rapporto 12:1) è interamente contenuto nell'oggetto da misurare. Più l'oggetto è lontano, più grande è l'area misurata.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido. Non utilizzare detergenti, prodotti abrasivi o solventi. Rimuovere le pile prima di uno stoccaggio prolungato.

Quali precauzioni prendere con il laser?

Non guardare mai direttamente il raggio laser (classe 2) né i suoi riflessi. Non puntare il laser verso persone. Se i vostri occhi sono esposti, chiudeteli e girate la testa immediatamente.

Cosa fare se l'apparecchio non funziona più?

Verificare il livello di carica delle pile. Se diverse funzioni non funzionano o se la batteria è scarica, sostituire le pile. Se il problema persiste, non utilizzare più l'apparecchio e contattare un professionista.

Come conservare l'apparecchio per un lungo periodo?

Rimuovere le pile e conservare l'apparecchio in un luogo asciutto e pulito, a una temperatura compresa tra -10 °C e 60 °C e un'umidità relativa max. 80%.

Si può misurare la temperatura attraverso il vetro?

No, la misurazione a infrarossi è disturbata dal vetro, dal vapore, dai gas o dallo sporco. La distanza di misurazione non deve essere esposta a tali interferenze.

Con quale frequenza è necessario tarare l'apparecchio?

Si consiglia di effettuare una taratura una volta all'anno per garantire la precisione delle misurazioni.

MANUALE UTENTE ThermoSpot One Laserliner

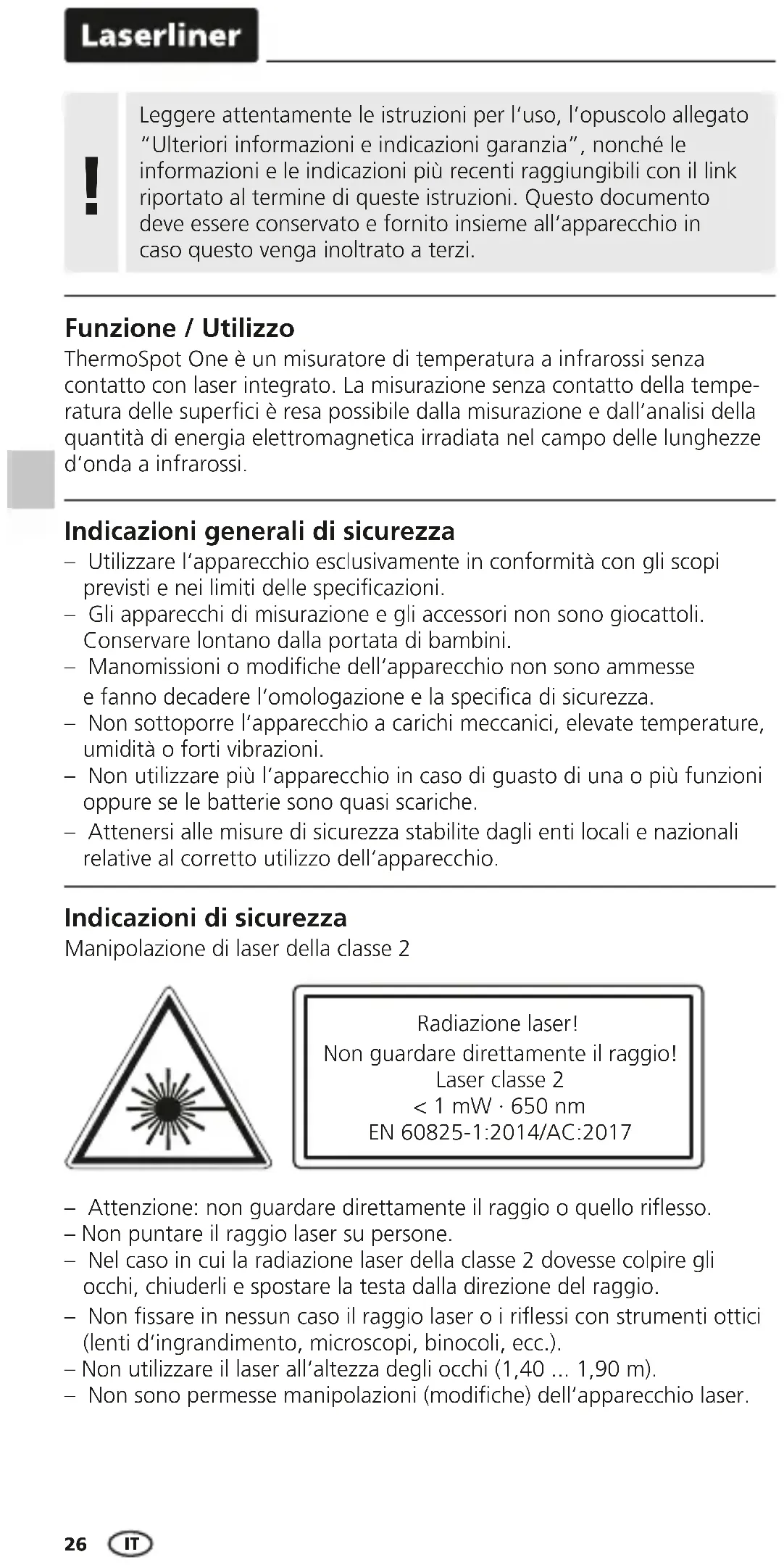

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

ThermoSpot One è un misuratore di temperatura a infrarossi senza contatto con laser integrato. La misurazione senza contatto della temperatura delle superfici è resa possibile dalla misurazione e dall'analisi della quantità di energia elettromagnetica irradiata nel campo delle lunghezze d'onda a infrarossi.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

1

Laseriner 1. 2.

Facendo attenzione alla correttezza delle polarità.

a Raggio laser attivo
b Carica delle batterie
c Funzione Hold
d Visualizzazione dei valori misurati
e Valore max. durante la misurazione
f Illuminazione del display
g Unità di misura °C / °F

Laserliner

4 °C / °F

Per impostare la gamma di temperature desiderata, premere il tasto "°C/°F" fino a quando non viene visualizzato a display il relativo simbolo.

Laserliner Transgel One

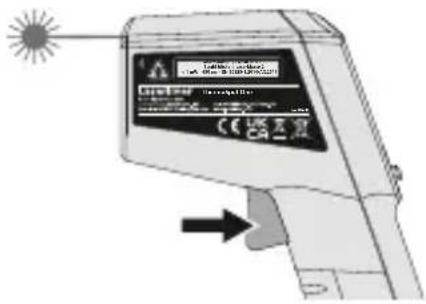

5 Misura permanente / Hold

Per eseguire una misurazione costante attivare il laser (vedi figura) e tenere premuto il tasto.

TOMATO DELENT CE UK X 2

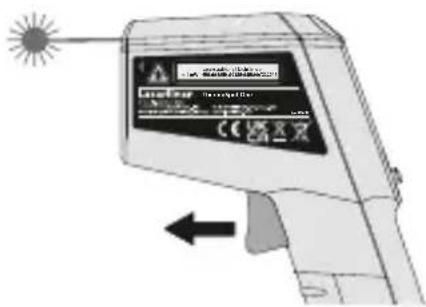

Non appena il punto da misurare è stato rilevato con il laser di puntamento, rilasciare il tasto. Il valore misurato rimane visualizzato.

Processo di misurazione

Questo termometro a raggi infrarossi rileva la temperatura sulle più diverse superfici e su diversi materiali. La sonda con sensore integrata riceve i raggi infrarossi che ogni corpo emette a seconda della composizione del suo materiale. Il grado di questa radiazione viene espresso con un fattore di emissività (0-1). Questo apparecchio è stato programmato su un fattore di 0,95, ideale per la maggior parte delle sostanze organiche, delle plastiche, della ceramica, del legno, della gomma e delle pietre. Fare attenzione a che non vi siano interferenze nel campo di misura tra l'apparecchio e la superficie misurata (p.e. vapore, gas, sporco o vetro).

Laser

Il laser serve per mirare e visualizzare il punto della misurazione ad infrarossi. La temperatura viene misurata solo sulla superficie. Impostare la distanza di misurazione ottimale per il punto di misurazione (12:1) in modo tale che si trovi completamente all'interno dell'oggetto di misurazione.

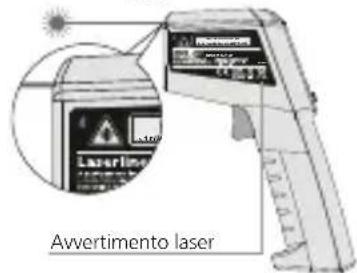

Uscita del raggio laser

Laserline A10 Avvertimento laser

Dati tecnici
Salvo modifiche tecniche. 21W15

Campo di misura -38 °C ...	365 °C (-36,4 °F ... 689 °F)
Precisione	± 2,5 °C + 0,05 °C / gradi (-38 °C ... 0 °C)± 2,5 °C (0 °C ... 365 °C) o± 2,5% a seconda del valore maggiore
Ottica 12:1 (distanza di misura : area di misura)
Risoluzione 0,2 °C
Grado di emissione 0,95
Lunghezza onde laser 650 nm
Classe laser 2, < 1 mW
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 60°C, umidità dell'aria max. 80% rH
Umidità relativa dell'aria da 20% rH a 80% rH, non condensante
Alimentazione 2 batterie alcaline da 1,5V (tipo AAA)
Dimensioni (L x A x P) 40 x 1	55,5 x 113 mm
Peso (con batterie) 173 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AFY
