Producttype	Contactloze infraroodthermometer
Merk	Laserliner
Model	ThermoSpot One
Meettechnologie	Infrarood met laserpointer (klasse 2, <1 mW, 650 nm)
Meetbereik	-38 °C tot 365 °C (-36,4 °F tot 689 °F)
Nauwkeurigheid	±2,5 °C of ±2,5 % (naargelang de hoogste waarde) voor 0-365 °C; ±2,5 °C + 0,05 °C/graad voor -38-0 °C
Optiek (afstand/spotverhouding)	12:1
Resolutie	0,2 °C
Emissiviteit	0,95 (vast)
Afmetingen (L x H x D)	40 x 155,5 x 113 mm
Gewicht (met batterijen)	173 g
Voeding	2 alkalinebatterijen 1,5 V (type AAA)
Display	Scherm met achtergrondverlichting, Hold-functie, batterij-indicator
Belangrijkste functies	Continue meting, Hold-functie, °C/°F-selectie, laserpointer, achtergrondverlichting
Werkomstandigheden	0 °C tot 50 °C, relatieve luchtvochtigheid 20-85 % (niet-condenserend)
Opslagomstandigheden	-10 °C tot 60 °C, relatieve luchtvochtigheid max. 80 %
Reiniging en onderhoud	Reinigen met een licht vochtige doek; geen oplosmiddelen gebruiken; batterijen verwijderen vóór langdurige opslag
Kalibratie	Aanbevolen één keer per jaar
Laser veiligheid	Niet in de directe of gereflecteerde straal kijken; niet op personen richten; klasse 2 (EN 60825-1)
Normen en conformiteit	EMC-richtlijn 2014/30/EU, WEEE-richtlijn

Veelgestelde vragen - ThermoSpot One Laserliner

Hoe verander ik de temperatuureenheid (Celsius/Fahrenheit)?

Druk op de °C/°F-toets tot het gewenste symbool op het scherm verschijnt.

Hoe voer ik een continue meting uit?

Schakel de laser in en houd de toets ingedrukt. Laat de toets los zodra de laser op het gewenste meetpunt richt. De gemeten waarde wordt vastgehouden (Hold-functie).

Is de emissiviteit instelbaar?

Nee, het apparaat is vast ingesteld op een emissiviteit van 0,95, geschikt voor de meeste organische materialen (kunststof, keramiek, hout, rubber, steen).

Wat is de optimale afstand voor een nauwkeurige meting?

De optimale afstand is die waarbij de meetvlek (verhouding 12:1) volledig binnen het te meten object valt. Hoe verder het object, hoe groter het gemeten gebied.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterijen vóór langdurige opslag.

Welke voorzorgsmaatregelen moet ik nemen met de laser?

Kijk nooit rechtstreeks in de laserstraal (klasse 2) of in reflecties ervan. Richt de laser niet op personen. Als uw ogen worden blootgesteld, sluit ze dan en draai uw hoofd onmiddellijk weg.

Wat te doen als het apparaat niet meer werkt?

Controleer het laadniveau van de batterijen. Als meerdere functies niet werken of de batterij bijna leeg is, vervang dan de batterijen. Als het probleem aanhoudt, gebruik het apparaat dan niet meer en neem contact op met een professional.

Hoe bewaar ik het apparaat voor langere tijd?

Verwijder de batterijen en bewaar het apparaat op een droge en schone plaats, bij een temperatuur tussen -10 °C en 60 °C en een relatieve luchtvochtigheid van max. 80 %.

Kan ik de temperatuur door glas meten?

Nee, de infraroodmeting wordt verstoord door glas, damp, gassen of vuil. Het meetpad mag niet aan deze storingen worden blootgesteld.

Hoe vaak moet het apparaat worden gekalibreerd?

Het wordt aanbevolen om één keer per jaar een kalibratie uit te voeren om de nauwkeurigheid van de metingen te garanderen.

GEBRUIKSAANWIJZING ThermoSpot One Laserliner

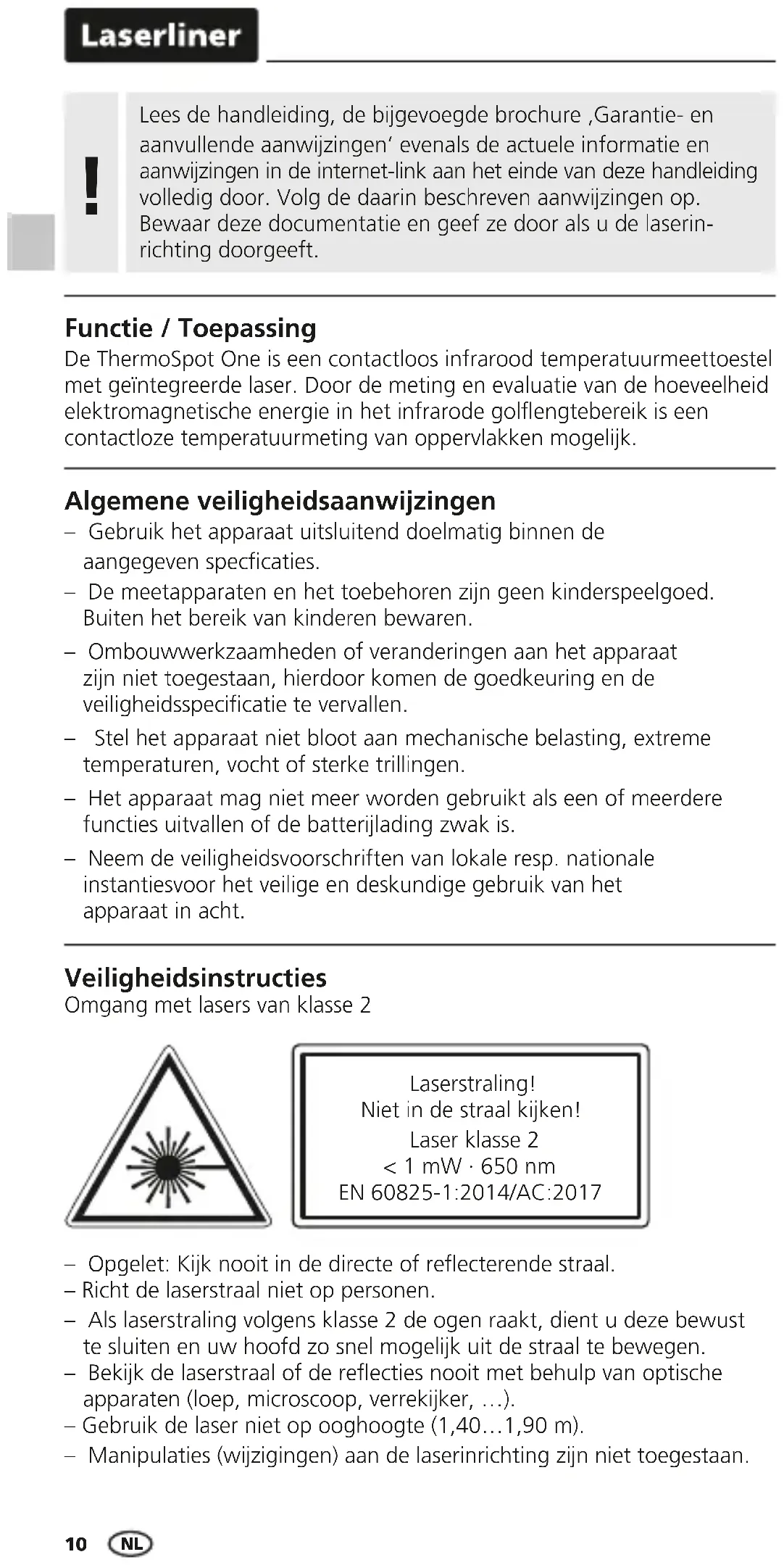

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

De ThermoSpot One is een contactloos infrarood temperatuurmeettoestel met geïntegreerde laser. Door de meting en evaluatie van de hoeveelheid elektromagnetische energie in het infrarode golflengtebereik is een contactloze temperatuurmeting van oppervlakken mogelijk.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

1

LaserTimer 1. 2.

Let daarbij op de juiste polariteit.

a Laserstraal ingeschakeld
b Batterijlading
c Hold-functie
d Meetwaardeweergave
e Maximale waarde tijdens de meting
f Displayverlichting
g Meeteenheid °C / °F

Laserliner

4 °C / °F

Voor de instelling van de gewenste temperatuureenheid drukt u op de toets, °C/°F' totdat het betreffende symbool op het display verschijnt.

Laserliner Thermometer One

5 Constante meting / Hold

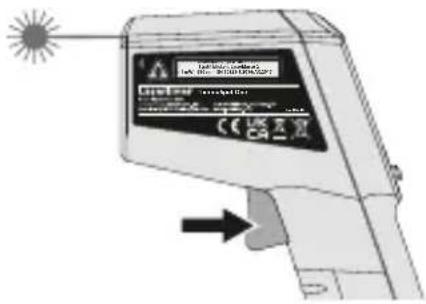

Activeer de laser (zie afbeelding) en houd de toets ingedrukt voor de doorvoering van een duurzame meting.

Information in the manufacturer Unlabeled Manufacturer CE UK 元 安 CA

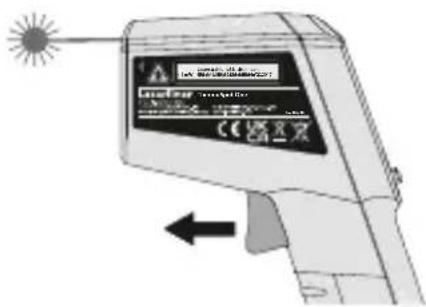

Laat de toets los, zodra de gewenste meetplaats met de doellaser wordt gedetecteerd. De gemeten waarde wordt vastgehouden.

Opmerkingen over het meetproces

Dit infrarood-temperatuurmeettoestel bepaalt de temperatuur van de meest uiteenlopende oppervlakken en materialen. De geïntegreerde sensormeetkop ontvangt de infraroodstraling die ieder lichaam materiaal-afhankelijk uitstraalt. De graad van deze uitstraling wordt bepaald door de emissiegraad (0-1). Het apparaat is vast ingesteld op een emissiegraad van 0,95 hetgeen van toepassing is voor de meeste organische stoffen zoals kunststof, keramiek, hout, rubber en gesteente. Let op dat het meetbereik tussen apparaat en oppervlak vrij van storingsbronnen (stoom, gas, verontreinigingen, glas) moet zijn.

De laser is bedoeld voor het peilen en visualiseert de plek van de infraroodmeting. De temperatuurmeting geschiedt alleen op het oppervlak. Stel de optimale meetafstand voor de meetvlek (12:1) zodanig in dat deze volledig binnen het meetobject ligt.

LaseruitlaatLaser

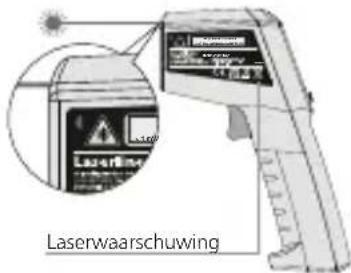

Laserwaarschuwing

Technische gegevens Technische wijzigingen voorbehouden. 21W15

Meetbereik -38 °C ... 365 °C (-36,4 °F ... 689 °F)
Nauwkeurigheid	±2,5 °C + 0,05 °C / graden(-38 °C ... 0 °C)±2,5 °C (0 °C ... 365 °C) of±2,5% al naargelang de grotere waarde
Optiek 12:1 (Meetafstand : meetstip)
Resolutie 0,2 °C
Emissiegraden 0,95
Lasergolflengte 650 nm
Laserklasse 2, < 1 mW
Werkomstandigheden	0°C ... 50°C, luchtvochtigheidmax. 20...85% rH, niet-condenserend,werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 60°C,luchtvochtigheid max. 80% rH
Relatieve luchtvochtigheid 20% rH ... 80% rH, niet-condenserend
Spanningsvoorziening 2 x 1,5V alkalibatterijen (type AAA)
Afmetingen (B x H x D) 40 x	155,5 x 113 mm
Gewicht (incl. batterijen) 173 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AFY
