ThermoSpot One - Thermometer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Berührungsloses Infrarot-Thermometer
Marke	Laserliner
Modell	ThermoSpot One
Messtechnologie	Infrarot mit Laserzielvisier (Klasse 2, <1 mW, 650 nm)
Messbereich	-38 °C bis 365 °C (-36,4 °F bis 689 °F)
Genauigkeit	±2,5 °C oder ±2,5 % (je nach höherem Wert) für 0-365 °C; ±2,5 °C + 0,05 °C/Grad für -38-0 °C
Optik (Abstand/Spot-Verhältnis)	12:1
Auflösung	0,2 °C
Emissionsgrad	0,95 (fest)
Abmessungen (L x H x T)	40 x 155,5 x 113 mm
Gewicht (mit Batterien)	173 g
Stromversorgung	2 Alkali-Batterien 1,5 V (Typ AAA)
Anzeige	Display mit Hintergrundbeleuchtung, Hold-Funktion, Batterieladezustandsanzeige
Hauptfunktionen	Dauer messung, Hold-Funktion, °C/°F Auswahl, Laserzielvisier, Hintergrundbeleuchtung
Arbeitsbedingungen	0 °C bis 50 °C, relative Luftfeuchtigkeit 20-85 % (nicht kondensierend)
Lagerbedingungen	-10 °C bis 60 °C, relative Luftfeuchtigkeit max. 80 %
Reinigung und Pflege	Mit einem leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden; Batterien vor längerer Lagerung entnehmen
Kalibrierung	Einmal jährlich empfohlen
Lasersicherheit	Nicht direkt in den Strahl oder in Reflexionen schauen; nicht auf Personen richten; Klasse 2 (EN 60825-1)
Normen und Konformität	EMV-Richtlinie 2014/30/EU, WEEE-Richtlinie

Häufig gestellte Fragen - ThermoSpot One Laserliner

Wie ändere ich die Temperatureinheit (Celsius/Fahrenheit)?

Drücken Sie die Taste °C/°F, bis das gewünschte Symbol auf dem Display erscheint.

Wie führe ich eine Dauer messung durch?

Aktivieren Sie den Laser und halten Sie die Taste gedrückt. Lassen Sie die Taste los, sobald der Laser den gewünschten Messpunkt anvisiert. Der gemessene Wert wird gespeichert (Hold-Funktion).

Ist der Emissionsgrad einstellbar?

Nein, das Gerät ist fest auf einen Emissionsgrad von 0,95 eingestellt, der für die meisten organischen Materialien (Kunststoff, Keramik, Holz, Gummi, Stein) geeignet ist.

Was ist der optimale Abstand für eine genaue Messung?

Der optimale Abstand ist der, bei dem der Messfleck (Verhältnis 12:1) vollständig im zu messenden Objekt enthalten ist. Je weiter das Objekt entfernt ist, desto größer ist die gemessene Fläche.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie die Batterien vor längerer Lagerung.

Welche Vorsichtsmaßnahmen sind beim Laser zu beachten?

Schauen Sie niemals direkt in den Laserstrahl (Klasse 2) oder in Reflexionen. Richten Sie den Laser nicht auf Personen. Wenn Ihre Augen exponiert werden, schließen Sie sie und drehen Sie sofort den Kopf weg.

Was tun, wenn das Gerät nicht mehr funktioniert?

Überprüfen Sie den Ladezustand der Batterien. Wenn mehrere Funktionen nicht funktionieren oder die Batterie schwach ist, ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, verwenden Sie das Gerät nicht mehr und wenden Sie sich an einen Fachmann.

Wie lagere ich das Gerät über einen längeren Zeitraum?

Entfernen Sie die Batterien und lagern Sie das Gerät an einem trockenen und sauberen Ort bei einer Temperatur zwischen -10 °C und 60 °C und einer relativen Luftfeuchtigkeit von max. 80 %.

Kann die Temperatur durch Glas gemessen werden?

Nein, die Infrarotmessung wird durch Glas, Dampf, Gase oder Schmutz gestört. Der Messabstand darf diesen Störungen nicht ausgesetzt sein.

Wie oft sollte das Gerät kalibriert werden?

Es wird empfohlen, einmal jährlich eine Kalibrierung durchzuführen, um die Messgenauigkeit zu gewährleisten.

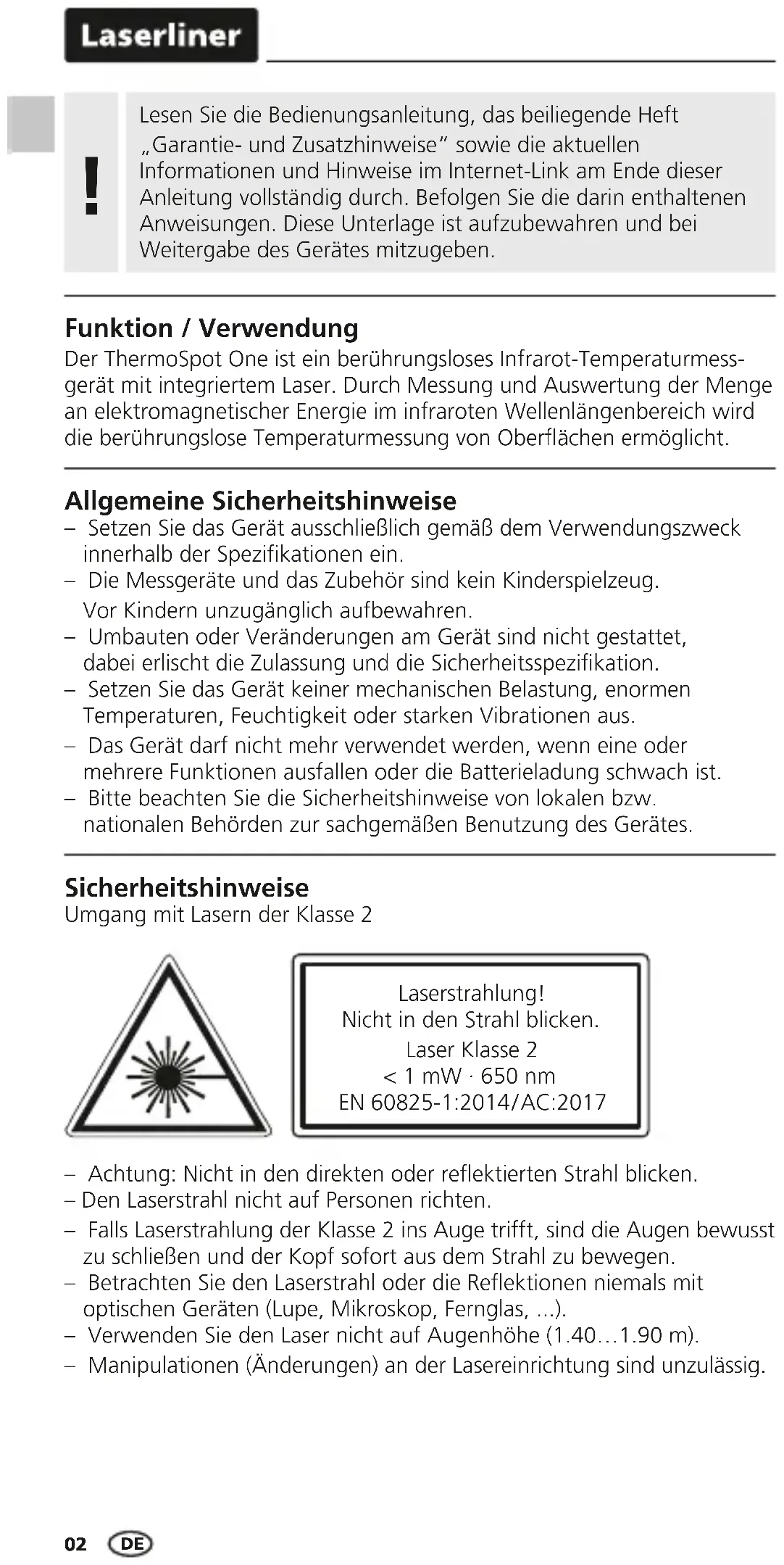

BEDIENUNGSANLEITUNG ThermoSpot One Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der ThermoSpot One ist ein berührungsloses Infrarot-Temperaturmessgerät mit integriertem Laser. Durch Messung und Auswertung der Menge an elektromagnetischer Energie im infraroten Wellenlängenbereich wird die berührungslose Temperaturmessung von Oberflächen ermöglicht.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1.40...1.90 m).
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

1

LaserTimer 1. 2.

Auf korrekte Polarität achten.

a Laserstrahl eingeschaltet
b Batterieladung
c Hold-Funktion
d Messwertanzeige
e Max.-Wert während der Messung
f Displaybeleuchtung
g Messeinheit °C / °F

Laserliner

4 °C / °F

Um die gewünschte Temperatureinheit einzustellen, die Taste „°C/°F“ drücken, bis das entsprechende Symbol im Display erscheint.

Laserliner Drosophor One

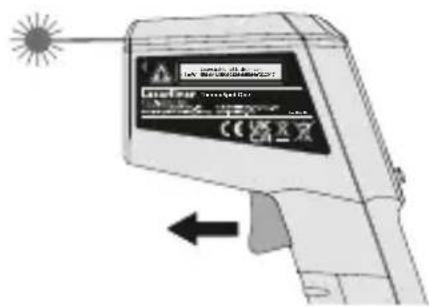

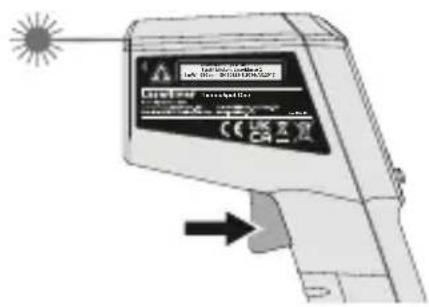

5 Dauermessung / Hold

Zur Durchführung einer Dauermessung den Laser aktivieren (siehe Abbildung) und die Taste gedrückt halten.

Sobald der gewünscht Messort mit dem Ziellaser erfasst wird, Taste loslassen. Der gemessene Wert wird gehalten.

Laser Imulator CC 10000 CC 1587 ←

Hinweise zum Messvorgang

Dieses Infrarot-Temperatur Messgerät ermittelt die Temperatur verschiedenster Oberflächen und Materialien. Der integrierte Sensormesskopf empfängt die Infrarot-Strahlung, die jeder Körper materialspezifisch abgibt. Der Grad der Abstrahlung wird durch den Emissionsgrad bestimmt (0-1). Das Gerät ist auf einen Emissionsgrad von 0,95 fest eingestellt, was für die meisten organischen Stoffe, sowie Kunststoffe, Keramik, Holz, Gummi und Gestein zutreffend ist. Beachten Sie, dass der Messbereich zwischen Gerät und Oberfläche frei von Störgrößen ist (Dampf, Gas, Schmutz, Glas).

Laser

Der Laser dient zum Anvisieren und visualisiert die Stelle der Infrarotmessung. Die Temperaturmessung erfolgt nur an der Oberfläche. Stellen Sie die optimale Messentfernung für den Messfleck (12:1) so ein, dass dieser vollständig innerhalb des Messobjektes liegt.

Laseraustritt

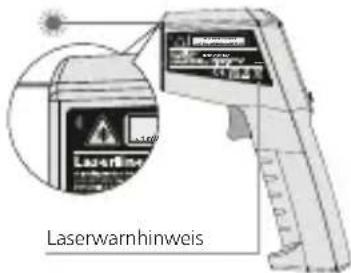

Laserwarnhinweis

Technische Daten	Technische Änderungen vorbehalten. 21W15
Messbereich -38 °C ... 365 °C (-36,4 °F ... 689 °F)
Genauigkeit	± 2,5 °C + 0,05 °C / Grad (-38 °C ... 0 °C)± 2,5 °C (0 °C ... 365 °C) oder± 2,5 % je nach größerem Wert
Optik 12:1 (Messentfernung : Messfleck)
Auflösung 0,2 °C
Emissionsgrad 0,95
Laserwellenlänge 650 nm
Laserklasse 2, < 1 mW
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max.20 ... 85% rH, nicht kondensierend,Arbeitshöhe max. 4000 m über NN(Normalnull)
Lagerbedingungen	-10°C ... 60°C,Luftfeuchtigkeit max. 80% rH
Relative Luftfeuchte 20% rH	... 80% rH, nicht kondensierend
Stromversorgung 2 x 1,5 V Alkalibatterien (Typ AAA)
Abmessungen (B x H x T) 40	x 155,5 x 113 mm
Gewicht (inkl. Batterien) 173	g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AFY

CE UK CA

Laserliner

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev21W15

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com
