Type de produit	Télémètre laser compact
Marque	Laserliner
Modèle	LaserRangeMaster T7
Dimensions (L x H x P)	49 x 115 x 26 mm
Poids (piles incluses)	145 g
Alimentation	3 piles AAA 1,5 V
Classe laser	2
Puissance laser	< 1 mW
Longueur d'onde laser	635 nm
Plage de mesure (intérieur)	0,2 m – 70 m
Précision typique	± 0,2 mm/m
Fonctions de mesure	Longueur, Surface, Volume, Pythagore (3 modes), Mesure continue min./max., Addition/Soustraction
Mémoire	30 emplacements
Arrêt automatique laser	30 secondes
Arrêt automatique appareil	3 minutes
Conditions de travail	-10°C à +40°C, HR max 85% (sans condensation), jusqu'à 2000 m d'altitude
Conditions de stockage	-20°C à +70°C, HR max 80%
Nettoyage	Avec un linge doux et sec. Ne pas laisser pénétrer l'eau.
Élimination	Appareil électrique : collecte sélective selon DEEE
Normes	CE, EN 60825-1:2014
Sécurité	Ne pas regarder dans le faisceau laser. Ne pas diriger vers les yeux. Classe 2.

FOIRE AUX QUESTIONS - LaserRangeMaster T7 Laserliner

Comment allumer et éteindre le télémètre ?

Appuyez sur la touche MARCHE/ARRÊT (touche ON/OFF) pour allumer l'appareil. Pour l'éteindre, maintenez la même touche enfoncée ou l'appareil s'éteint automatiquement après 3 minutes d'inactivité.

Comment changer l'unité de mesure (m, ft, inch) ?

Appuyez sur la touche de changement d'unité (symbole unité) pour basculer entre mètres (m), pieds (ft), pouces (inch) ou pieds+pouces.

Comment régler le plan de mesure (référence avant/arrière/filetage) ?

Appuyez sur la touche de commutation du plan de mesure (symbole avant/filetage/arrière) pour choisir la référence : avant (bout de l'appareil), filetage (insert fileté) ou arrière (dos de l'appareil).

Comment mesurer une longueur simple ?

Allumez l'appareil, pointez le laser vers la cible et appuyez sur la touche Mesurer (DIST). Le résultat s'affiche immédiatement.

Comment utiliser la mesure de surface ?

Appuyez plusieurs fois sur la touche de fonction (MEAS) jusqu'à voir le symbole de surface (carré). Mesurez deux longueurs (appuyez sur DIST pour chaque) ; l'appareil calcule automatiquement la surface.

Que faire si l'écran affiche un code d'erreur comme 204 ou 220 ?

Le code 204 indique une erreur de calcul ; refaites la mesure. Le code 220 signifie piles faibles : remplacez les 3 piles AAA. Pour les autres codes, consultez la notice ou contactez le revendeur.

L'appareil peut-il mesurer à travers une vitre ?

Non, les mesures à travers du verre (vitres) peuvent être faussées. Il est recommandé de mesurer directement sur la cible.

Comment nettoyer le télémètre ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et la fenêtre laser. Ne laissez pas l'eau pénétrer à l'intérieur.

Quelle est la portée maximale en extérieur ?

En extérieur, la portée dépend de l'ensoleillement. Par fort soleil, la mesure est limitée. La plage intérieure indiquée est de 0,2 à 70 m, mais en extérieur elle peut être réduite.

Comment utiliser la fonction de mesure continue (min/max) ?

Maintenez la touche Mesurer (DIST) enfoncée pendant 2 secondes pour lancer la mesure continue. Déplacez l'appareil ; l'écran affiche la valeur actuelle, minimale et maximale. Appuyez brièvement sur DIST pour arrêter.

MODE D'EMPLOI LaserRangeMaster T7 Laserliner

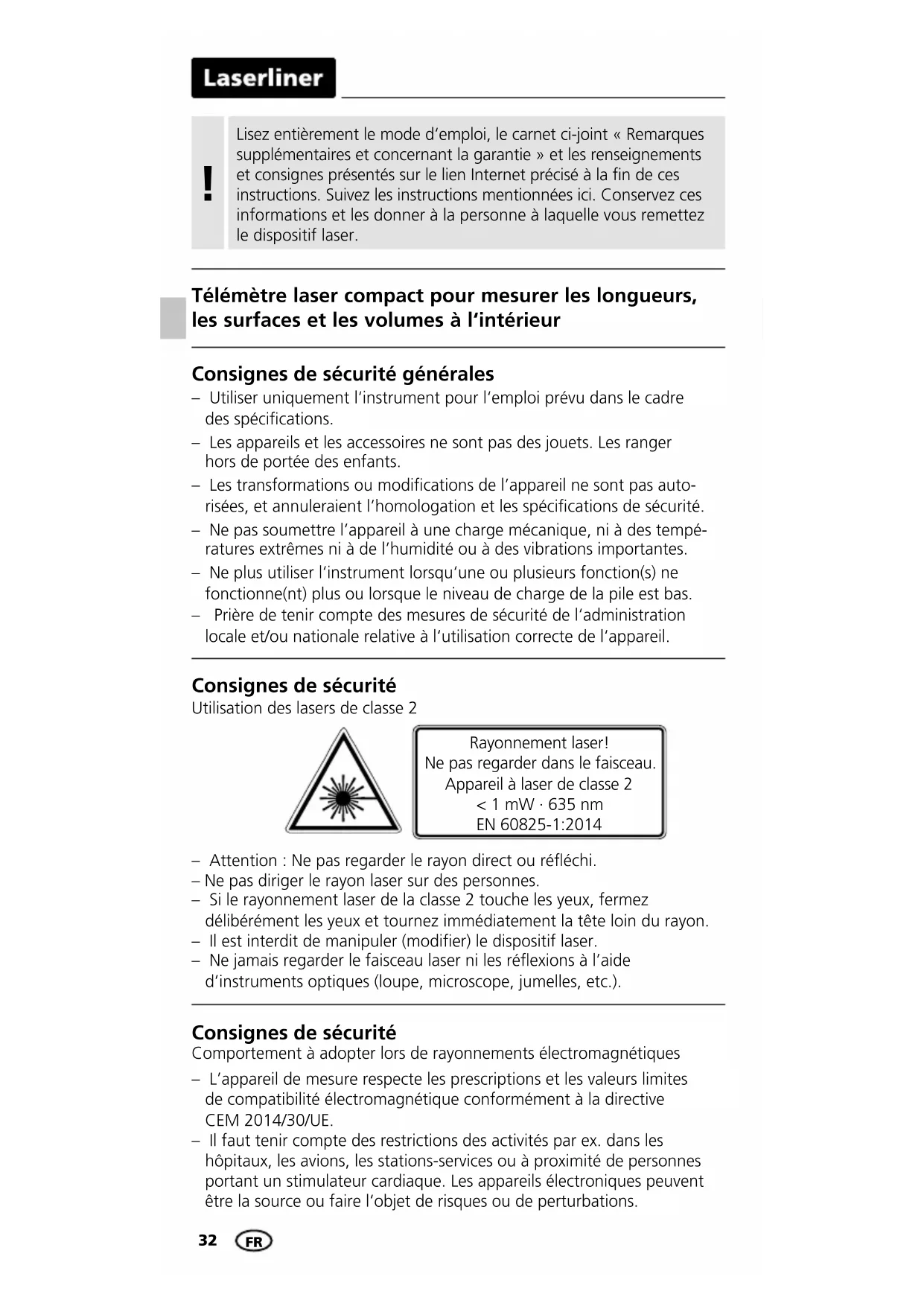

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le dispositif laser.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau.

Appareil à laser de classe 2

< 1 mW · 635 nm

EN 60825-1:2014

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

- L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Affichage :

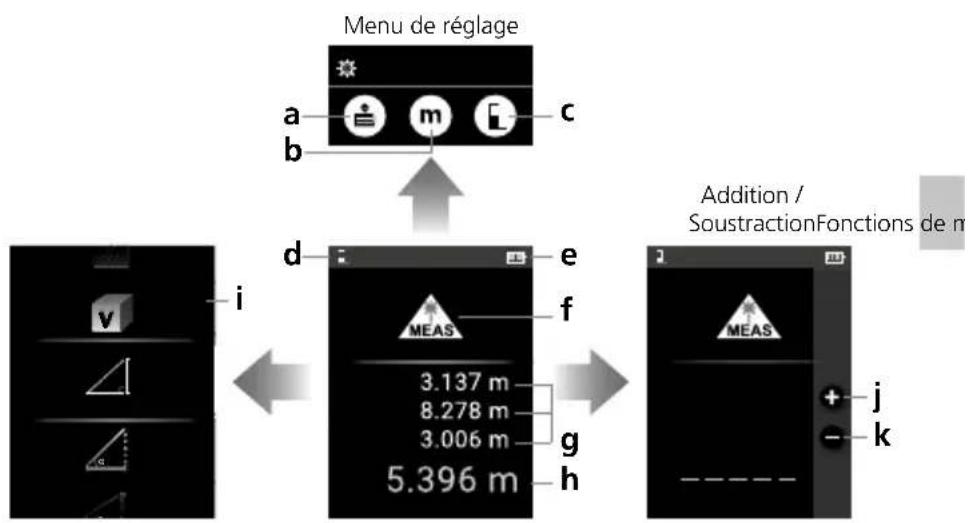

a Mémoire des valeurs mesurées b Unité en m / ft / inch / _' _" c Plan de mesure (référence) avant / flèche / arrière d Niveau de mesure réglé e Symbole des piles

DIST

Fonction de mesure réglée 1ère / 2e et 3e mesures de la longueur 4e mesure de la longueur Fonctions de mesure Fonction d'addition Fonction de soustraction

1. Mesurer Mesure continue mini./maxi.
2. MARCHE / ARRÊT

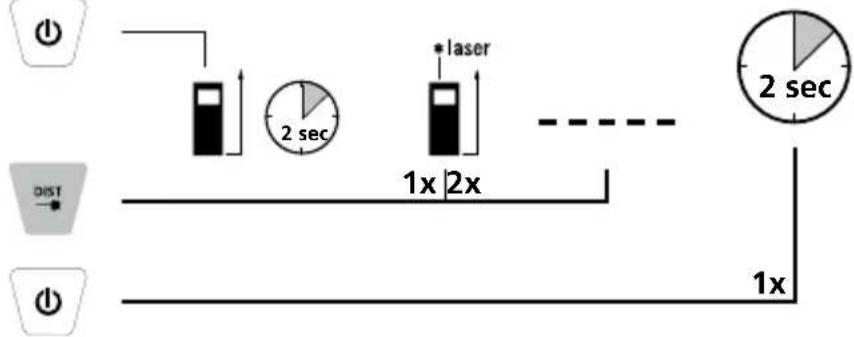

Mise en marche, mesure et arrêt :

Instrument Laser activé Mesurer Instrument en marche à l'arrêt

Commutation au plan de mesure (référence) :

avant / filetage / arrière

1.

MEAS

Changer de fonctions de mesure :

Longueur / Surface / Volume / Pythagore 1 / Pythagore 2 / Pythagore 3

1.

MEAS

2.3.

3.

Mesure de la longueur :

MEAS ----- m

Laser activé Mesurer

* laser 1x 2x DIST

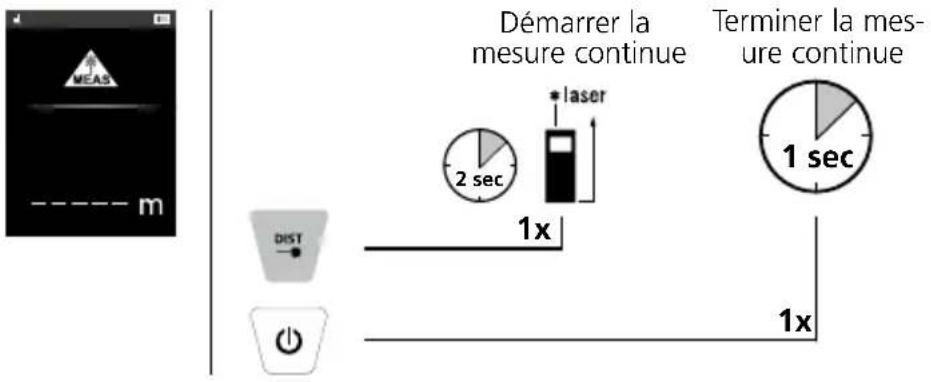

Mesure continue mini./maxi.:

Démarrer la mesure continue Terminer la mesure continue 2 sec * laser 1 sec DIST 1x 1x

L'écran à cristaux liquides indique la valeur maximale (max.), la valeur minimale (min.) et la valeur actuelle.

Dans les fonctions mesure de la surface, mesure du volume et dans les fonctions Pythagore 1 à 3, le laser s’éteint peu de temps après un moment d’inactivité et il faut l’activer en appuyant sur la touche 1 pour poursuivre le processus de mesure.

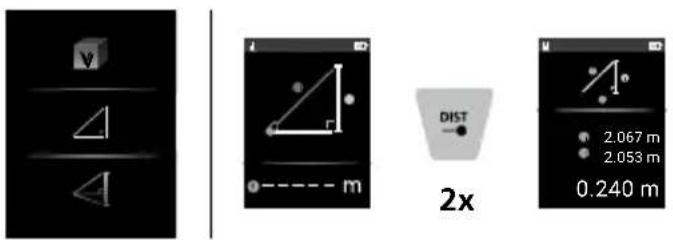

Fonction pythagore 1 :

2x DIST 2.067 m 2.053 m 0.240 m

Fonction pythagore 2 :

4 4 4

Fonction pythagore 3 :

4 4

Addition et soustraction des longueurs :

MEAS 3.186 m

1. Mesure de la longueur

MEAS 0.240

Sélection addition ou soustraction

MEAS 0.240 m

MEAS + 3.186 m ----- m ----- m

1. Ajouter la mesure de la longueur

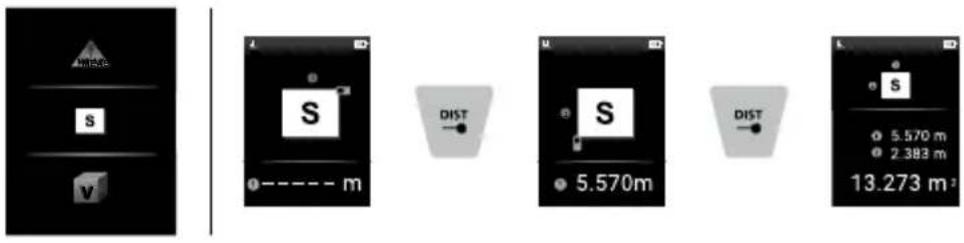

Calcul des surfaces :

S 5.570 m 2.383 m 13.273 m²

1. Mesure de la surface

Sélection addition ou soustraction

S 5.570 m² 2.383 m² 13.273 m²

S + 13.273 m² ----- m² ----- m²

1. Ajouter la mesure de la surface

Calcul des volumes :

4.690 m 4.690 m 0.383 m 8.425 m³

1. Mesure du volume

4.690 m 690 m 8.425

Sélection addition ou soustraction

4.690 4.690 0.383 8.425 m³

+ 8.425 m³ ----- m³ ----- m³

1. Ajouter la mesure du volume

Fonction de mémorisation :

L'instrument dispose de 30 emplacements de mémoire.

1.2 MEAS

204 Erreur de calcul

208 Courant excessif (Veuillez contacter votre revendeur.)

220 Échanger les piles

252 Température trop élevée

253 Température trop basse

255 Signal reçu trop faible ou temps de mesure trop long

256 Le signal reçu est trop fort

251 En dehors de la plage de mesure

500 Erreur de matériel (Veuillez vous adresser à votre revendeur si le symbole continue de s'afficher après avoir mis l'appareil hors tension et sous tension.)

Remarques importantes

• Le laser affiche le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure, par exemple en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatiquement l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Données techniques (Sous réserve de modifications techniques. 17W51)

Plage de mesure à l'intérieur 0,2 m - 70 m
Précision (typique)* ± 0,2 mm / m
Laser classer 2 < 1 mW
Longueur de l'onde laser 635 nm
Alimentation électrique piles 3 x AAA 1,5 Volt
Dimensions (L x H x P) 49 x 115 x 26 mm
Poids (piles incluse) 145 g
Arrêt automatique 30 secondes laser / 3 min appareil
Conditions de travail	-10°C...40°C, Humidité relative de l'air max. 20...85% rH, non condensante, Altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C...70°C, Humidité relative de l'air max. 80% rH

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=lrmt7

CE × × ×

220 Remplacer la batterie
