Tuotetyyppi	Kompakti lasermittari
Merkki	Laserliner
Malli	LaserRangeMaster T7
Mitat (P x K x S)	49 x 115 x 26 mm
Paino (paristot mukaan lukien)	145 g
Virransyöttö	3 AAA-paristoa 1,5 V
Laserlukka	2
Laserteho	< 1 mW
Laseraallonpituus	635 nm
Mittausalue (sisällä)	0,2 m – 70 m
Tyypillinen tarkkuus	± 0,2 mm/m
Mittaustoiminnot	Pituus, Pinta-ala, Tilavuus, Pythagoras (3 tilaa), Jatkuva mittaus min./maks., Yhteen-/vähennyslasku
Muisti	30 paikkaa
Laserin automaattinen sammutus	30 sekuntia
Laitteen automaattinen sammutus	3 minuuttia
Työolosuhteet	-10°C – +40°C, suhteellinen kosteus max 85% (ei tiivistymistä), enintään 2000 m korkeudessa
Säilytysolosuhteet	-20°C – +70°C, suhteellinen kosteus max 80%
Puhdistus	Pehmeällä kuivalla liinalla. Älä päästä vettä sisään.
Hävittäminen	Sähkölaite: lajittelukeräys WEEE:n mukaisesti
Standardit	CE, EN 60825-1:2014
Turvallisuus	Älä katso lasersäteeseen. Älä suuntaa silmiin. Luokka 2.

Usein kysytyt kysymykset - LaserRangeMaster T7 Laserliner

Miten mittari kytketään päälle ja pois?

Paina VIRTA-PÄÄLLE/POIS-painiketta (ON/OFF-painike) laitteen kytkemiseksi päälle. Sammuta pitämällä samaa painiketta painettuna tai laite sammuu automaattisesti 3 minuutin käyttämättömyyden jälkeen.

Miten mittayksikköä vaihdetaan (m, ft, tuuma)?

Paina mittayksikön vaihtopainiketta (yksikkösymboli) vaihtaaksesi metrien (m), jalkojen (ft), tuumien (in) tai jalkojen+tuumien välillä.

Miten mittatason asetus (etusivu/takasivu/kierre)?

Paina mittatason vaihtopainiketta (etu/kierre/taka-symboli) valitaksesi vertailukohdan: etu (laitteen kärki), kierre (kierreinsertti) tai taka (laitteen takaosa).

Miten mitataan yksinkertainen pituus?

Kytke laite päälle, osoita laser kohteeseen ja paina Mittaa-painiketta (DIST). Tulos näkyy välittömästi.

Miten pinta-alan mittausta käytetään?

Paina toimintopainiketta (MEAS) useita kertoja, kunnes näet pinta-alasymbolin (neliö). Mittaa kaksi pituutta (paina DIST kutakin varten); laite laskee pinta-alan automaattisesti.

Mitä tehdä, jos näytössä näkyy virhekoodi, kuten 204 tai 220?

Koodi 204 tarkoittaa laskuvirhettä; tee mittaus uudelleen. Koodi 220 tarkoittaa heikkoa paristoa: vaihda 3 AAA-paristoa. Muiden koodien osalta katso käyttöohje tai ota yhteyttä jälleenmyyjään.

Voiko laite mitata lasin läpi?

Ei, lasin läpi tehdyt mittaukset voivat olla vääristyneitä. On suositeltavaa mitata suoraan kohteeseen.

Miten mittari puhdistetaan?

Käytä pehmeää ja kuivaa liinaa kotelon ja laserikkunan puhdistamiseen. Älä päästä vettä sisään.

Mikä on suurin kantama ulkona?

Ulkona kantama riippuu auringonvalosta. Voimakkaassa auringonvalossa mittaus on rajoitettua. Sisällä ilmoitettu mittausalue on 0,2–70 m, mutta ulkona se voi olla lyhyempi.

Miten jatkuvan mittauksen toimintoa (min/max) käytetään?

Pidä Mittaa-painiketta (DIST) painettuna 2 sekunnin ajan käynnistääksesi jatkuvan mittauksen. Siirrä laitetta; näyttö näyttää nykyisen, minimi- ja maksimiarvon. Paina DIST lyhyesti pysäyttääksesi.

KÄYTTÖOHJE LaserRangeMaster T7 Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Kompakti laser-etäisyysmittari pituuksien, pinta-alojen ja tilavuuksien mittaamiseen sisätiloissa

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin.
  Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen!

Laser luokka 2 < 1 mW · 635 nm

EN 60825-1:2014

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.


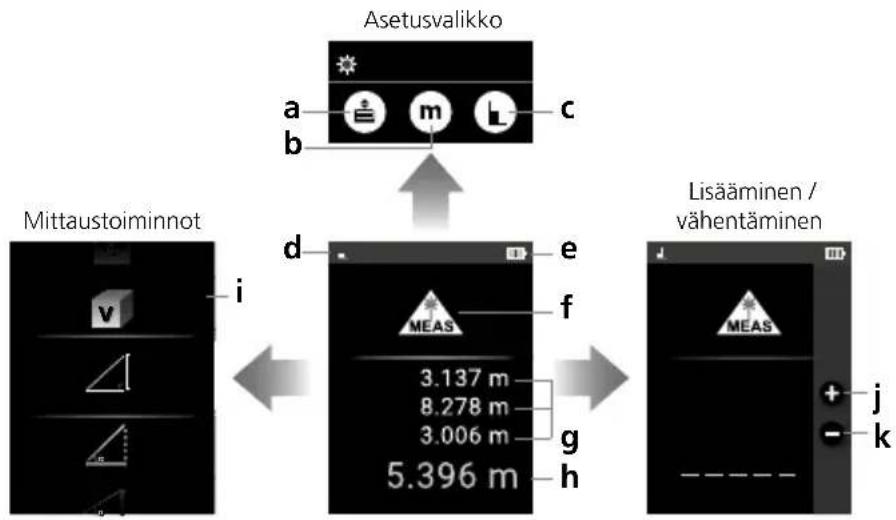

NÄYTTÖ:

a Mittausarvon tallentaminen
b Yksikkö m / ft / inch / _' _"
c Mittaustaso (referenssi) edessä / kierre / takana
d Asetettu mittaustaso
e Paristojen varaustila

1.

DIST

2.

f Asetettu mittaustoiminto
g 1. / 2. ja 3. pituuden mittaus
h 4. pituuden mittaus
i Mittaustoiminnot
j Yhteenlasku
k Vähennyslasku

NÄPPÄIMET:

1. Mittaus min-/maks- jatkuva mittaus
2. ON / OFF

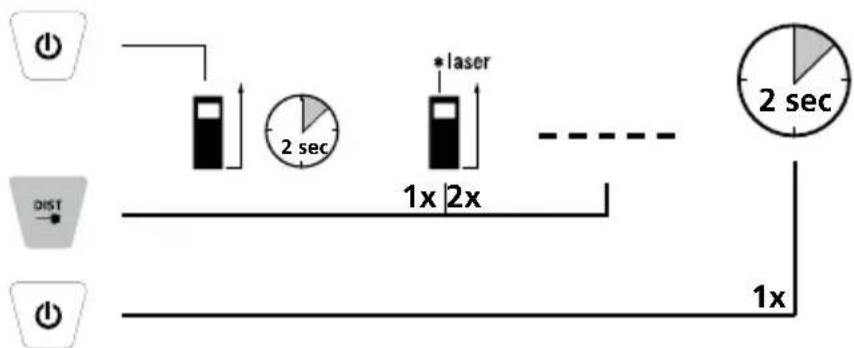

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

laite ON laser ON mittaus laite OFF

Laserliner

Yksikön vaihto:

Mittaustason (referenssi) vaihtaminen:

edessä / kierre / takana

1.

MEAS

2.

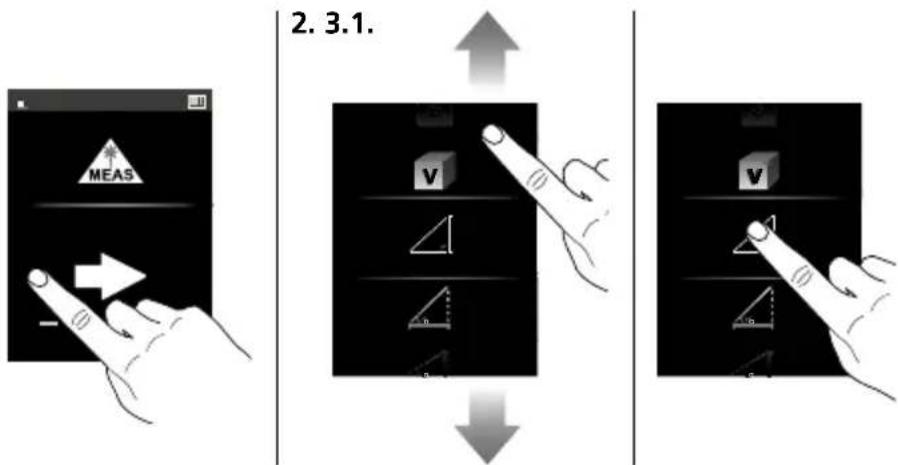

Mittaustoiminnon vaihto:

pituus / pinta-ala / tilavuus / kolmiomittaus 1 / kolmiomittaus 2 / kolmiomittaus 3

2. 3.1. MEAS V V

Pituuden mittaus:

MEAS m

mittauslaser ON

* laser 1x 2x

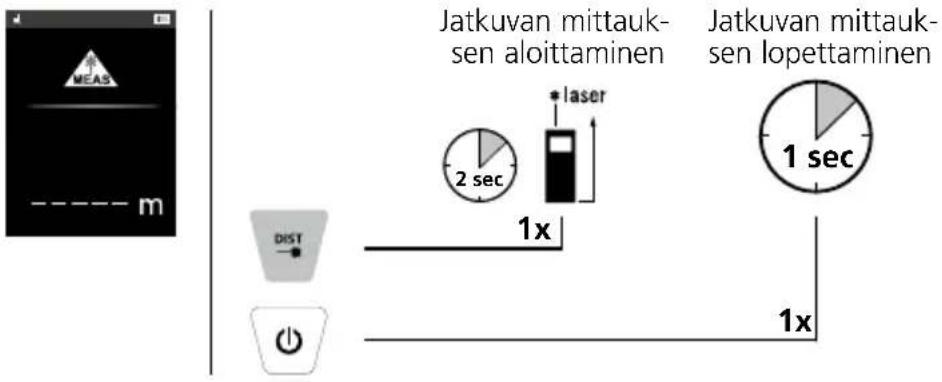

min-/maks- jatkuva mittaus:

Jatkuvan mittauk- sen aloittaminen Jatkuvan mittauk- sen lopettaminen 2 sec * laser 1 sec DIST 1x 1x

LC-näytössä on suurin arvo (maks), pienin arvo (min) ja tosiarvo.

Tasomittaus- ja tilavuusmittaustoiminnoilla sekä kolmiomittaustoiminnoilla 1 - 3 laser kytkeytyy pois päältä, jos toiminto on vähän aikaa käyttämättä. Voit jatkaa mittaamista aktivoimalla toiminto uudelleen painamalla näppäintä 1.

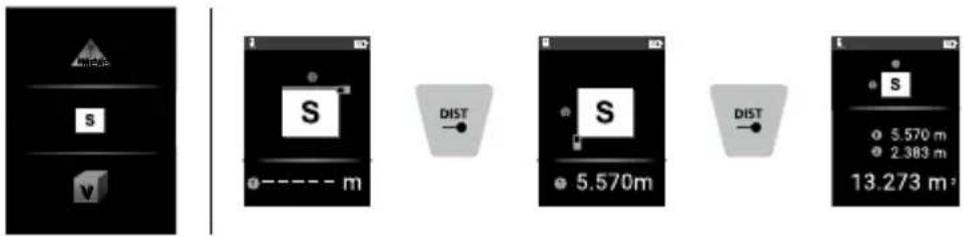

Pinta-alojen mittaus:

S V S DIST 5.570m DIST S o 5.570 m o 2.383 m 13.273 m²

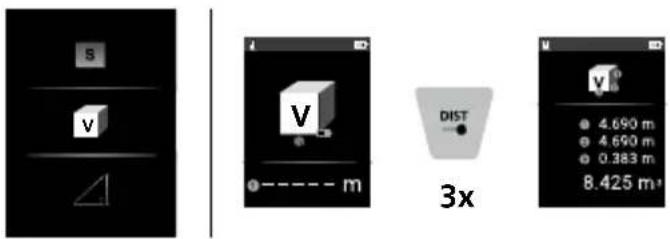

Tilavuuksien mittaus:

Pituuksien lisääminen ja vähentäminen:

MEAS 3.186 m

1. Pituuden mittaus

MEAS 0.240

Valinta yhteenlasku tai vähennyslasku

MEAS 0.240 m

MEAS + 3.186 m ----- m ----- m

1. Pituuden mittauksen liittäminen

Pinta-alojen laskeminen:

S 5.570 m 2.383 m 13.273 m²

1. Tasomittaus

Valinta yhteenlasku tai vähennyslasku

S 5.570 m² 2.383 m² 13.273 m²

S + 13.273 m² ----- m² ----- m²

1. Tasomittauksen liittäminen

Tilavuuksien laskeminen:

4.690 m 4.690 m 0.383 m 8.425 m³

1. Tilavuuksien mittaus

4.690 m 690 m 8.425

Valinta yhteenlasku tai vähennyslasku

4.690 4.690 0.383 8.425 m³

8.425 m ----- m ----- m

1. Tilavuuksien mittauksen liittäminen

Muistitoiminto:

Laitteessa on yli 30 muistipaikkaa.

1.2 MEAS

Poistu tallennuksesta

31.20 5.57 2.383 13.273 m²

tai

Virheilmoitukset:

204 Laskentavirhe

208 Ylivirta (Ota yhteys laitteen myyjään.)

220 Vaihda paristot

252 Lämpötila on liian korkea

253 Lämpötila on liian matala

255 Vastaanotettu signaali on liian heikko tai mittausaika liian pitkä

256 Vastaanotettu signaali on liian voimakas

251 Mittausalueen ulkopuolella

500 Laiteohjelmavirhe (Ota yhteys laitteen myyjään, jos kuvake näkyy vielä, kun olet kytkenyt laitteesta virran pois päältä ja sitten uudelleen päälle.)

Laserliner

Tärkeätä tietää

• Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä.
• Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan.
• Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää.
• Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi.
• Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
• Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja.
• Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen.
• Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF.
• Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä.

Tekniset tiedot (Tekniset muutokset mahdollisia. 17W51)

Mittausalue sisätilassa 0,2 m - 70 m
Tarkkuus (tyypillinen)* ± 0,2 mm / m
Laserluokka 2 < 1 mW
Laserin aallonpituus 635 nm
Virransaanti 3 kpl 1,5 V AAA-paristoa
Mitat (L x K x S) 49 x 115 x 26 mm
Paino (sis. paristot) 145 g
Automaattinen virrankatkaisu	30 s laser / 3 min laite
Käyttöympäristö	-10°C...40°C, Ilmankosteus maks.20...85% rH, ei kondensoituva,Asennuskorkeus maks. 2000 mmerenpinnasta
Varastointiolosuhteet	-20°C...70°C,Ilmankosteus maks. 80% rH

* jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Suuremmilla etäisyyksillä ja epäedullisissa olosuhteissa, kuten voimakkaassa auringonvalossa tai huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla jopa ± 0,2 mm/m.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=lrmt7
