LaserRangeMaster T7 - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding

Productsoort	Compacte laserafstandsmeter
Merk	Laserliner
Model	LaserRangeMaster T7
Afmetingen (L x H x D)	49 x 115 x 26 mm
Gewicht (inclusief batterijen)	145 g
Voeding	3 AAA-batterijen 1,5 V
Laserklasse	2
Laservermogen	< 1 mW
Lasergolflengte	635 nm
Meetbereik (binnen)	0,2 m – 70 m
Typische nauwkeurigheid	± 0,2 mm/m
Meetfuncties	Lengte, Oppervlakte, Volume, Pythagoras (3 modi), Continue meting min./max., Optellen/Aftrekken
Geheugen	30 geheugenplaatsen
Automatische laseruitschakeling	30 seconden
Automatische uitschakeling apparaat	3 minuten
Werkomstandigheden	-10°C tot +40°C, RV max 85% (zonder condensatie), tot 2000 m hoogte
Opslagomstandigheden	-20°C tot +70°C, RV max 80%
Reiniging	Met een zachte, droge doek. Laat geen water binnendringen.
Verwijdering	Elektrisch apparaat: gescheiden inzameling conform WEEE
Normen	CE, EN 60825-1:2014
Veiligheid	Niet in de laserstraal kijken. Niet op de ogen richten. Klasse 2.

Veelgestelde vragen - LaserRangeMaster T7 Laserliner

Hoe de afstandsmeter in- en uitschakelen?

Druk op de AAN/UIT-knop om het apparaat in te schakelen. Om uit te schakelen, houdt u dezelfde knop ingedrukt of het apparaat schakelt automatisch uit na 3 minuten inactiviteit.

Hoe de meeteenheid (m, ft, inch) wijzigen?

Druk op de eenheidswijzigingsknop (eenheidssymbool) om te schakelen tussen meters (m), voet (ft), inch (in) of voet+inch.

Hoe het meetvlak instellen (referentie voor/achter/schroefdraad)?

Druk op de knop voor het schakelen van het meetvlak (symbool voor/schroefdraad/achter) om de referentie te kiezen: voor (punt van het apparaat), schroefdraad (schroefdraadinzet) of achter (achterkant van het apparaat).

Hoe een enkele lengte meten?

Schakel het apparaat in, richt de laser op het doel en druk op de meetknop (DIST). Het resultaat wordt onmiddellijk weergegeven.

Hoe oppervlaktemeting gebruiken?

Druk meerdere keren op de functieknop (MEAS) tot het oppervlaktesymbool (vierkant) verschijnt. Meet twee lengtes (druk voor elke op DIST); het apparaat berekent automatisch de oppervlakte.

Wat te doen als het scherm een foutcode zoals 204 of 220 weergeeft?

Code 204 geeft een rekenfout aan; herhaal de meting. Code 220 betekent bijna lege batterijen: vervang de 3 AAA-batterijen. Raadpleeg voor andere codes de handleiding of neem contact op met de verkoper.

Kan het apparaat door glas meten?

Nee, metingen door glas (ruiten) kunnen worden verstoord. Het wordt aanbevolen rechtstreeks op het doel te meten.

Hoe de afstandsmeter reinigen?

Gebruik een zachte, droge doek om de behuizing en het laservenster te reinigen. Laat geen water binnendringen.

Wat is het maximale bereik buitenshuis?

Buitenshuis hangt het bereik af van de zonneschijn. Bij fel zonlicht is de meting beperkt. Het aangegeven binnenbereik is 0,2 tot 70 m, maar buitenshuis kan het worden verminderd.

Hoe de continue meetfunctie (min/max) gebruiken?

Houd de meetknop (DIST) 2 seconden ingedrukt om de continue meting te starten. Verplaats het apparaat; het scherm toont de huidige, minimale en maximale waarde. Druk kort op DIST om te stoppen.

GEBRUIKSAANWIJZING LaserRangeMaster T7 Laserliner

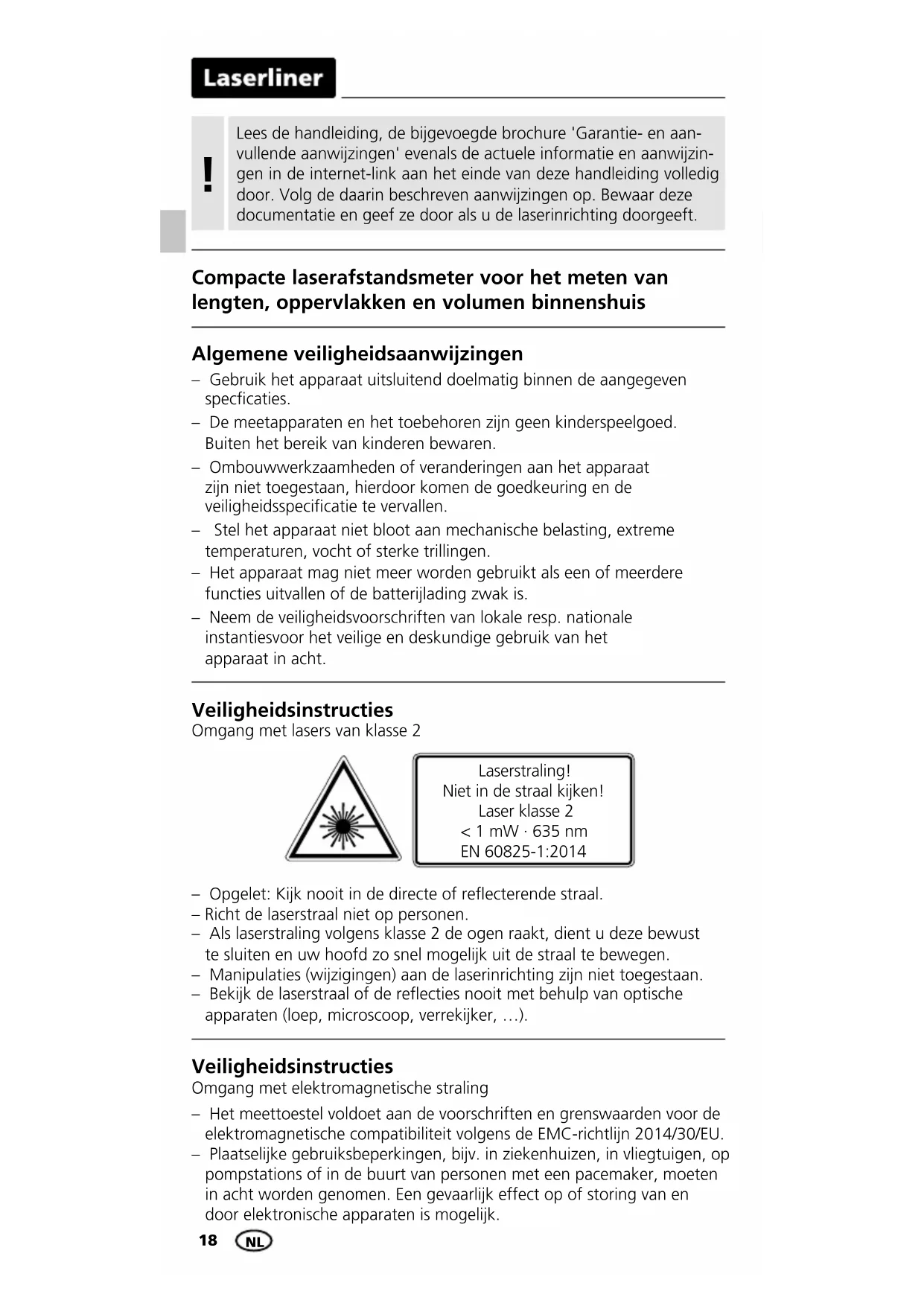

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Compacte laserafstandsmeter voor het meten van lengten, oppervlakken en volumen binnenshuis

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken!

Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.


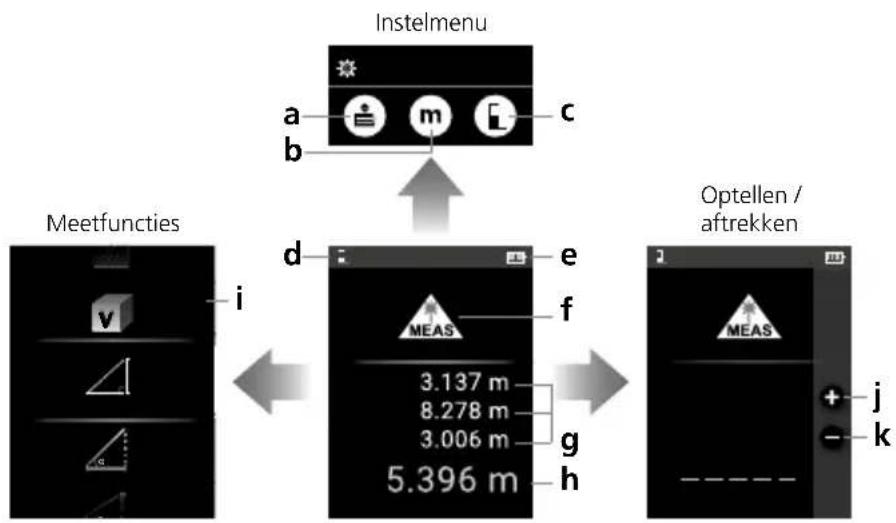

DISPLAY:

a Meetwaardegeheugen
b Eenheid m / ft / inch / _' _"
c Meetniveau (referentie) voor / schroefdraad / achter
d Ingesteld meetniveau
e Batterijsymbool

1.

DIST

f Ingestelde meetfunctie
g 1e / 2e en 3e lengtemeting
h 4e lengtemeting

i Meetfuncties
j Optelfunctie
k Aftrekfunctie

TOETSENBORD:

1. Meten
   Constante min/max-meting
2. AAN / UIT

2.

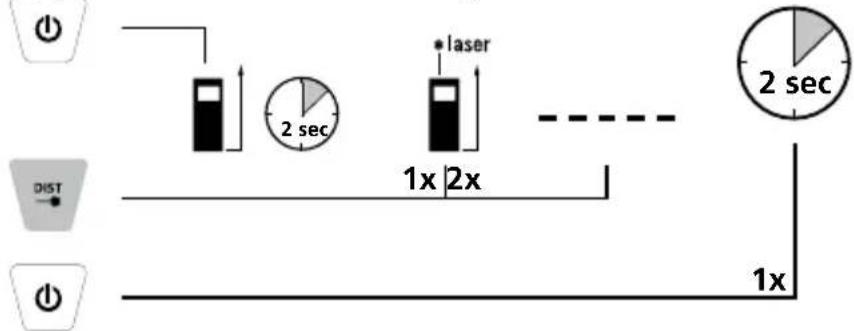

Inschakelen, meten en uitschakelen:

apparaat aan laser aan meten apparaat uit

Laserliner

Meeteenheid omschakelen:

voor / schroefdraad / achter

1.

MEAS

2.

Meetfunctie omschakelen:

lengte / oppervlak / volume / Pythagoras 1 / Pythagoras 2 / Pythagoras 3

1.

MEAS

2.3.

3.

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

In de functies oppervlaktemeting, volumemeting en de Pythagoras-functies 1 t/m 3 schakelt de laser na een korte fase van inactiviteit uit. Voor een voortzetting van het meetproces moet de laser door het indrukken van toets 1 opnieuw worden geactiveerd.

Oppervlaktemeting:

Optellen en aftrekken van lengten:

MEAS 3.186 m

1. Lengte- meting

MEAS 0.246

Keuze optellen of aftrekken

MEAS 0.240 m

MEAS + 3.186 m ----- m ----- m

1. Lengtemeting toevoegen

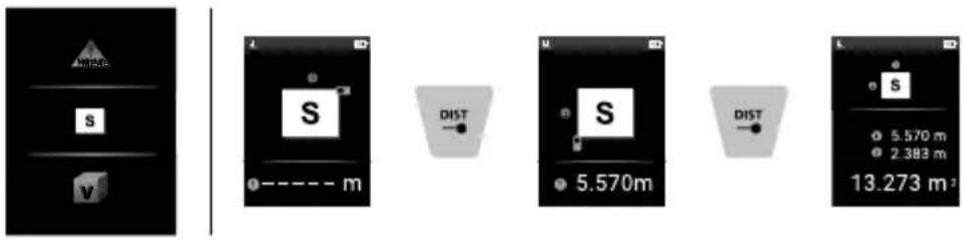

Oppervlakteberekening:

S 5.570 m 2.383 m 13.273 m²

1. Oppervlakte- meting

S 570 m 23 m 13.273

Keuze optellen of aftrekken

S 5.570 m² 2.383 m² 13.273 m²

S + 13.273 m² ----- m² ----- m²

1. Oppervlakte- meting toevoegen

Volumeberekening:

4.690 m 4.690 m 0.383 m 8.425 m³

1. Volume- meting

4.690 m 690 m 0.3 8.425

Keuze optellen of aftrekken

4.690 4.690 0.383 8.425 m³

+ 8.425 m³ 0 ---- m³ ----- m³

1. Volumemeting toevoegen

Geheugenfunctie:

Het toestel beschikt over 30 geheugenplaatsen.

1.2 MEAS

208 Overmatige stroom (neem a.u.b. contact op met uw handelaar.)

220 Batterij is bijna leeg

252 Temperatuur is te hoog

253 Temperatuur is te laag

255 Ontvangen signaal te zwak of meettijd te lang

256 Ontvangen signaal te sterk

251 Buiten het meetbereik

500 Hardwarefout (neem contact op met uw handelaar als het symbool na het uit- en inschakelen nog steeds verschijnt.)

Laserliner

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken wor
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Technische gegevens
(Technische veranderingen voorbehouden. 17W51)

Meetbereik binnen 0,2 m - 70 m
Nauwkeurigheid (karakteristiek)* ± 0,2 mm / m
Laserklasse 2 < 1 mW
Lasergolflengte 635 nm
Stroomverzorging 3 x AAA 1,5 Volt-batterijen
Afmetingen (B x H x D) 49 x 115 x 26 mm
Gewicht (incl. batterijen) 145 g
Automatische uitschakeling 30 sec. laser / 3 min. apparaat
Werkomstandigheden	-10°C...40°C, Luchtvochtigheid max. 20...85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-20°C...70°C, Luchtvochtigheid max. 80% rH

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 2 mm/m groter worden.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=lrmt7
