LaserRangeMaster T7 - Afstandsmåler Laserliner - Gratis brugsanvisning og manual

Produkttype	Kompakt laserafstandsmåler
Mærke	Laserliner
Model	LaserRangeMaster T7
Mål (L x H x D)	49 x 115 x 26 mm
Vægt (inkl. batterier)	145 g
Strømforsyning	3 AAA-batterier 1,5 V
Laserklasse	2
Lasereffekt	< 1 mW
Laserbølgelængde	635 nm
Måleområde (indendørs)	0,2 m – 70 m
Typisk nøjagtighed	± 0,2 mm/m
Målefunktioner	Længde, Areal, Volumen, Pythagoras (3 tilstande), Kontinuerlig måling min./maks., Addition/Subtraktion
Hukommelse	30 pladser
Automatisk laserstop	30 sekunder
Automatisk enhedsstop	3 minutter
Arbejdsbetingelser	-10°C til +40°C, RF max 85% (ikke-kondenserende), op til 2000 m højde
Opbevaringsbetingelser	-20°C til +70°C, RF max 80%
Rengøring	Med en blød, tør klud. Lad ikke vand trænge ind.
Bortskaffelse	Elektrisk apparat: selektiv indsamling i henhold til WEEE
Standarder	CE, EN 60825-1:2014
Sikkerhed	Se ikke ind i laserstrålen. Ret ikke mod øjnene. Klasse 2.

Ofte stillede spørgsmål - LaserRangeMaster T7 Laserliner

Hvordan tænder og slukker jeg afstandsmåleren?

Tryk på TÆND/SLUK-knappen (ON/OFF) for at tænde enheden. For at slukke skal du holde samme knap nede, eller enheden slukker automatisk efter 3 minutters inaktivitet.

Hvordan skifter jeg måleenhed (m, ft, tomme)?

Tryk på enhedsskiftknappen (enhedssymbol) for at skifte mellem meter (m), fod (ft), tommer (in) eller fod+tommer.

Hvordan indstiller jeg måleplan (reference front/bag/gænger)?

Tryk på måleplanskiftknappen (symbol front/gænger/bag) for at vælge reference: front (apparatets spids), gænger (gevindindsats) eller bag (apparatets bagside).

Hvordan måler jeg en simpel længde?

Tænd enheden, peg laseren mod målet og tryk på Måleknappen (DIST). Resultatet vises straks.

Hvordan bruger jeg arealmåling?

Tryk flere gange på funktionstasten (MEAS), indtil du ser arealsymbolet (firkant). Mål to længder (tryk på DIST for hver); enheden beregner automatisk arealet.

Hvad gør jeg, hvis skærmen viser en fejlkode som 204 eller 220?

Kode 204 angiver en beregningsfejl; gennemfør målingen igen. Kode 220 betyder svage batterier: udskift de 3 AAA-batterier. For andre koder, se vejledningen eller kontakt forhandleren.

Kan enheden måle gennem glas?

Nej, målinger gennem glas (ruder) kan være forkerte. Det anbefales at måle direkte på målet.

Hvordan rengør jeg afstandsmåleren?

Brug en blød, tør klud til at rengøre huset og laservinduet. Lad ikke vand trænge ind.

Hvad er den maksimale rækkevidde udendørs?

Udendørs afhænger rækkevidden af sollys. I stærkt sollys er målingen begrænset. Det angivne indendørsområde er 0,2 til 70 m, men udendørs kan det være reduceret.

Hvordan bruger jeg kontinuerlig måling (min/maks)?

Hold Måleknappen (DIST) nede i 2 sekunder for at starte kontinuerlig måling. Flyt enheden; skærmen viser aktuel, minimum og maksimum værdi. Tryk kort på DIST for at stoppe.

BRUGSANVISNING LaserRangeMaster T7 Laserliner

Skift af måleplan (reference):

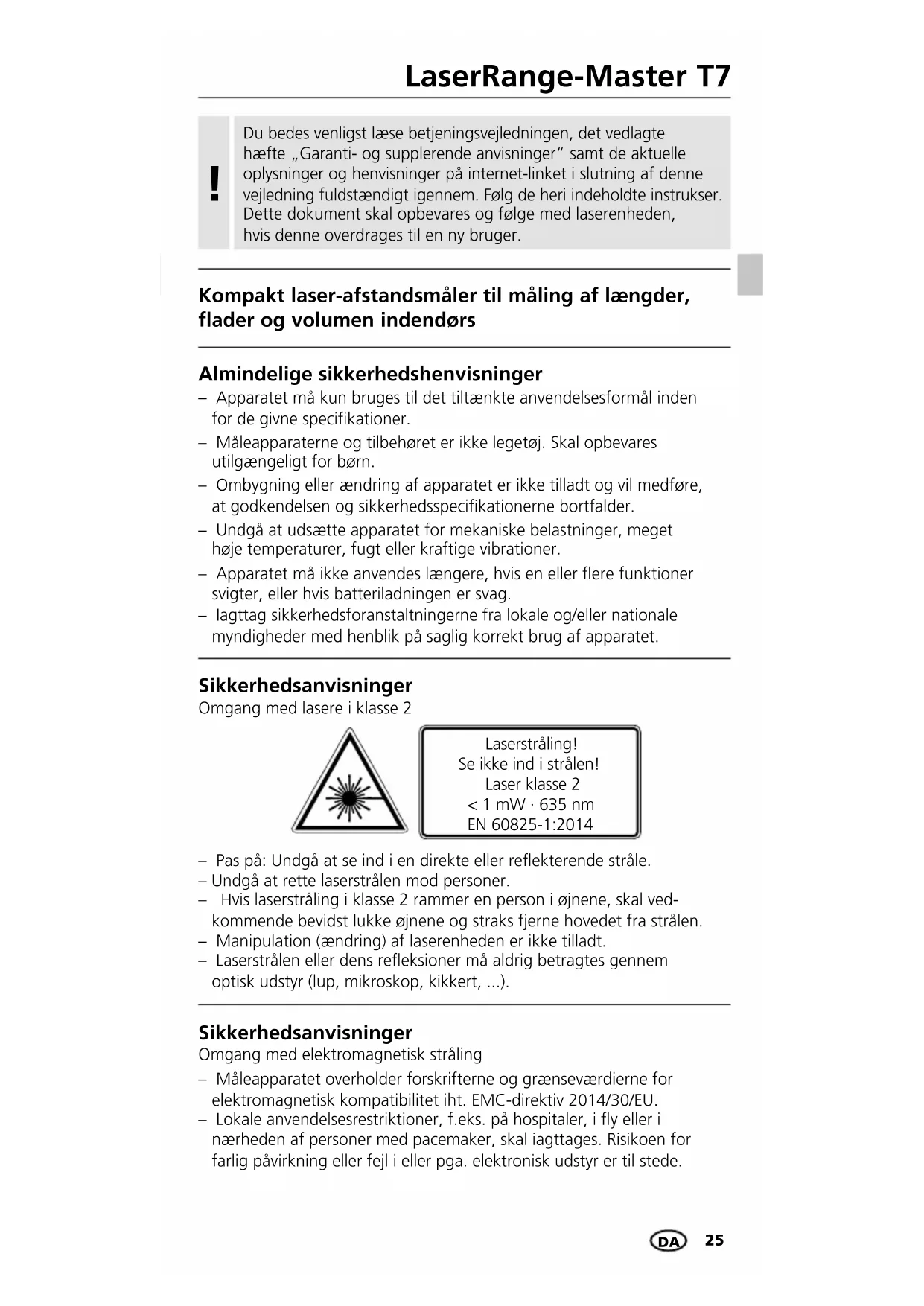

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Kompakt laser-afstandsmåler til måling af længder, flader og volumen indendørs

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Laserliner

- Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.


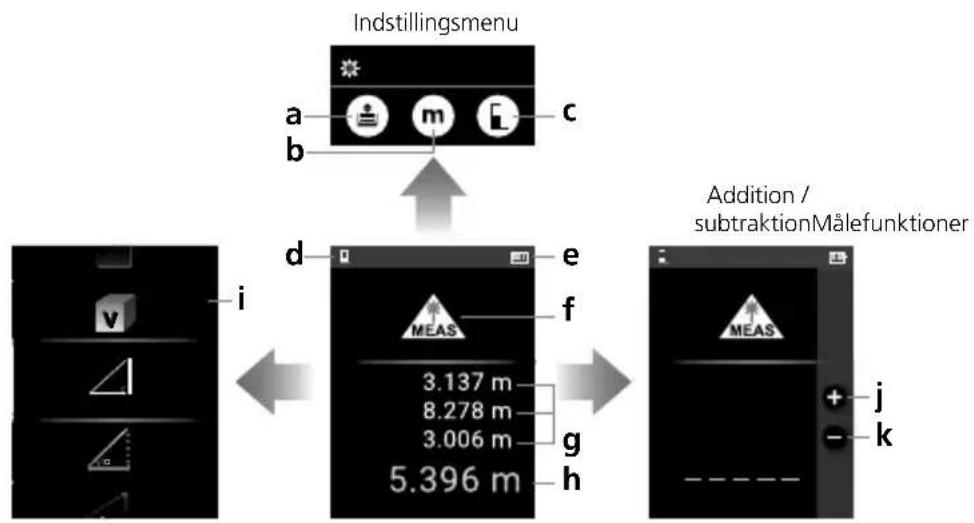

DISPLAY:

a Måleværdihukommelse
b Enhed m / ft / inch / _' _"
c Måleplan (reference) foran / gevind / bag
d Indstillet måleniveau
e Batterisymbol

f Indstillet målefunktion
g 1. / 2. og 3. Længdemåling
h 4. Længdemåling
i Målefunktioner
j Additionsfunktion
k Subtraktionsfunktion

1.

DIST

2.

TASTATUR:

1. Måling min/max-kontinuerlig måling
2. TÆND / SLUK

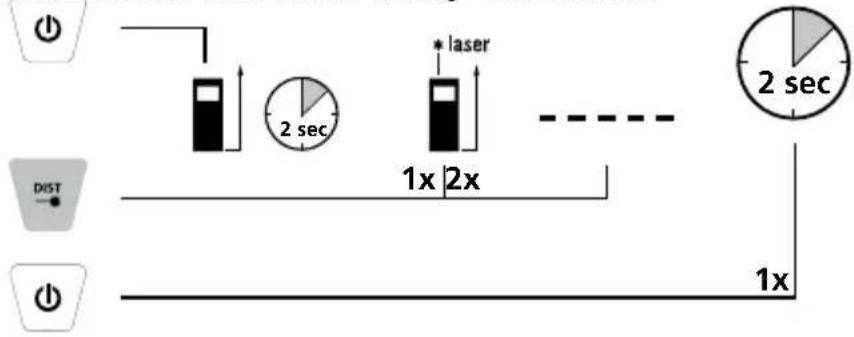

Tænding, måling og slukning:

Enhed tændt Laser tændt Måling Enhed slukket

Skift af måleenhed:

Skift af måleplan (reference):

foran / gevind / bag

1.

MEAS

2.

Skift af målefunktion:

Længde / Flade / Rumfang / Pythagoras 1 / Pythagoras 2 / Pythagoras 3

1.

MEAS

2.3.

3.

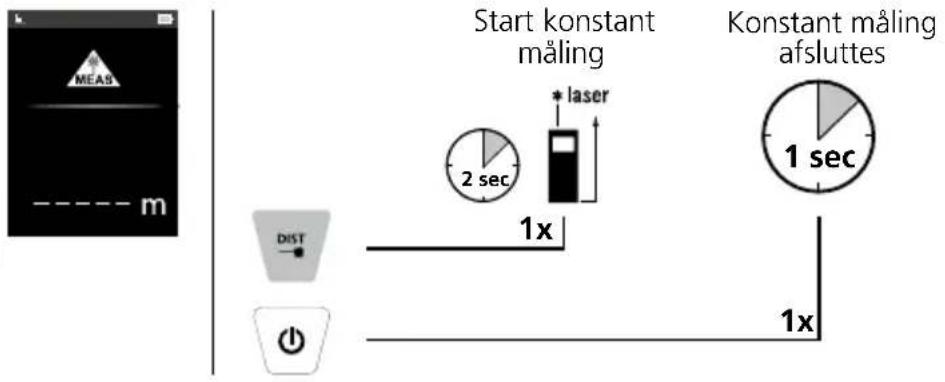

min/max-kontinuerlig måling:

Start konstant måling * laser 2 sec 1 sec Konstant måling afsluttes DIST 1x 1x

På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

I funktionerne flademåling, volumenmåling samt Pythagorasfunktioner 1 til 3 slukker laseren efter kort tids inaktivitet, skal målingen fortsættes, trykkes på tasten 1.

Flademåling:

Addition og subtraktion af længder:

MEAS 3.186 m

1. Længde- måling

MEAS 0.240

Udvalg addition eller subtraktion

NEAS 0.240 m

MEAS 3.186 m ----- m ----- m

1. Længde- måling tilføjes

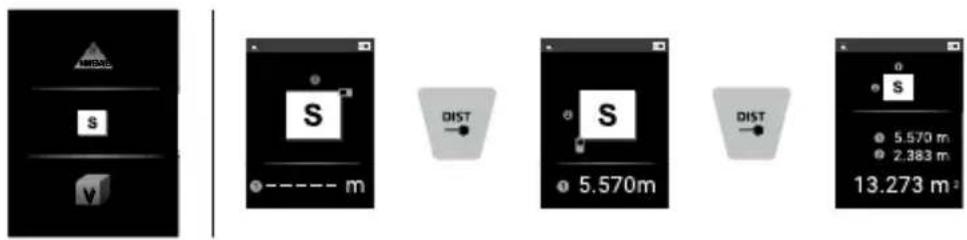

Flade-beregning:

S ① 5.570 m ② 2.383 m 13.273 m²

1. Flade-måling

S 570 m 2.63 m 13.273

Udvalg addition eller subtraktion

S 5.570 m 2.383 m 13.273 m²

S + 13.273 m⁻¹ ----- m⁻¹ ----- m⁻¹

1. Flade- måling tilføjes

Laserliner

Rumfangsberegning:

0 4.690 m 0 4.690 m 0 0.383 m 8.425 m³

1. Volumen- måling

4.690 m 690 m 0.3 8.425

Udvalg addition eller subtraktion

4.690 4.690 0.383 8.425 m³

+ 8.425 m 0 ---- m ---- m

1. Volumen- måling tilføjes

Apparatet råder over 30 hukommelsespladser.

1.

MEAS

208 For meget strøm (kontakt venligst din forhandler.)

220 Udskift batterier

252 Temperatur er for høj

255 Modtaget signal er for svagt, eller måletid er for lang

256 Modtaget signal for kraftigt

500 Hardwarefejl (fortsætter symbolet med at blive vist efter slukning og tænding, kontaktes forhandleren.)

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Tekniske data (Ret til ændringer forbeholdt. 17W51)

Måleområde indendørs 0,2 m - 70 m
Nøjagtighed (typisk)* ± 0,2 mm / m
Laserklasse 2 < 1 mW
Laserbølgelængde 635 nm
Strømforsyning 3 x AAA 1,5 Volt-batterier
Mål (B x H x D) 49 x 115 x 26 mm
Vægt (inkl. batterier) 145 g
Automatisk slukning 30 sek. laser / 3 min. apparat
Arbejdsbetingelser	-10°C...40°C, Luftfugtighed maks.20...85% rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C...70°C,Luftfugtighed maks. 80% rH

* op til 10 m måleafstand ved godt reflekterende måloverflade og rum-temperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=lrmt7
