Type de produit	Visseuse portative
Marque	Fein
Modèle	SCT 540 M
Catégorie	Visseuse
Alimentation	230 V, 50 Hz
Puissance absorbée	Environ 500 W
Type de moteur	Moteur universel
Poids (EPTA)	Environ 1,5 kg
Classe de protection	Double isolation (classe II)
Porte-outil	Six pans creux
Butée de profondeur	Intégrée (réglable)
Réglage du couple	Oui (selon version)
Sens de rotation	Réversible (commutateur)
Fonctions principales	Vissage et dévissage de vis
Utilisation recommandée	Construction sèche, à l'abri des intempéries
Entretien courant	Nettoyer les ouïes de ventilation avec air comprimé sec
Sécurité	Double isolation, protection oculaire recommandée
Pièces de rechange	Disponibles sur www.fein.com
Réparabilité par l'utilisateur	Outils de travail, butée de profondeur, dragonne, magasin
Normes	EN 62841, conformité CE
Garantie	Conformément à la réglementation légale et déclaration fabricant
Recyclage	Centre de recyclage respectant l'environnement

FOIRE AUX QUESTIONS - SCT 540 M Fein

Comment régler le couple de serrage ?

Le réglage du couple s'effectue via une molette (selon version). Tournez dans le sens + pour augmenter le couple, dans le sens - pour le diminuer. Le couple dépend aussi de la force d'appui sur la vis.

Comment changer le sens de rotation ?

Utilisez le commutateur de sens de rotation situé près de la gâchette. Ne l'actionnez qu'à l'arrêt complet du moteur.

Quel type de vis utiliser avec cet outil ?

Utilisez des vis adaptées au porte-outil six pans creux. Le diamètre des vis n'est pas spécifié, mais il est recommandé d'utiliser des vis pour construction sèche.

Comment nettoyer l'outil ?

Nettoyez régulièrement les ouïes de ventilation avec des outils non métalliques et de l'air comprimé sec. Évitez les solvants.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un câble spécial préparé disponible auprès du service après-vente FEIN. N'utilisez pas l'outil avec un câble endommagé.

Quelles précautions de sécurité sont essentielles ?

Portez une protection oculaire, tenez l'outil par les surfaces de préhension isolées, et utilisez un disjoncteur différentiel 30 mA. Lisez attentivement les instructions de sécurité.

Peut-on utiliser l'outil avec un groupe électrogène ?

Oui, à condition que le groupe électrogène soit de puissance suffisante et conforme à la norme ISO 8528, classe G2. Vérifiez le facteur de distorsion harmonique.

Comment remplacer la butée de profondeur ?

La butée de profondeur est une pièce remplaçable par l'utilisateur. Consultez la notice pour la procédure de démontage et montage.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site www.fein.com. Vous pouvez également contacter le service après-vente FEIN.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'outil avec les ordures ménagères. Déposez-le dans un centre de recyclage respectant les directives environnementales, conformément à la réglementation locale.

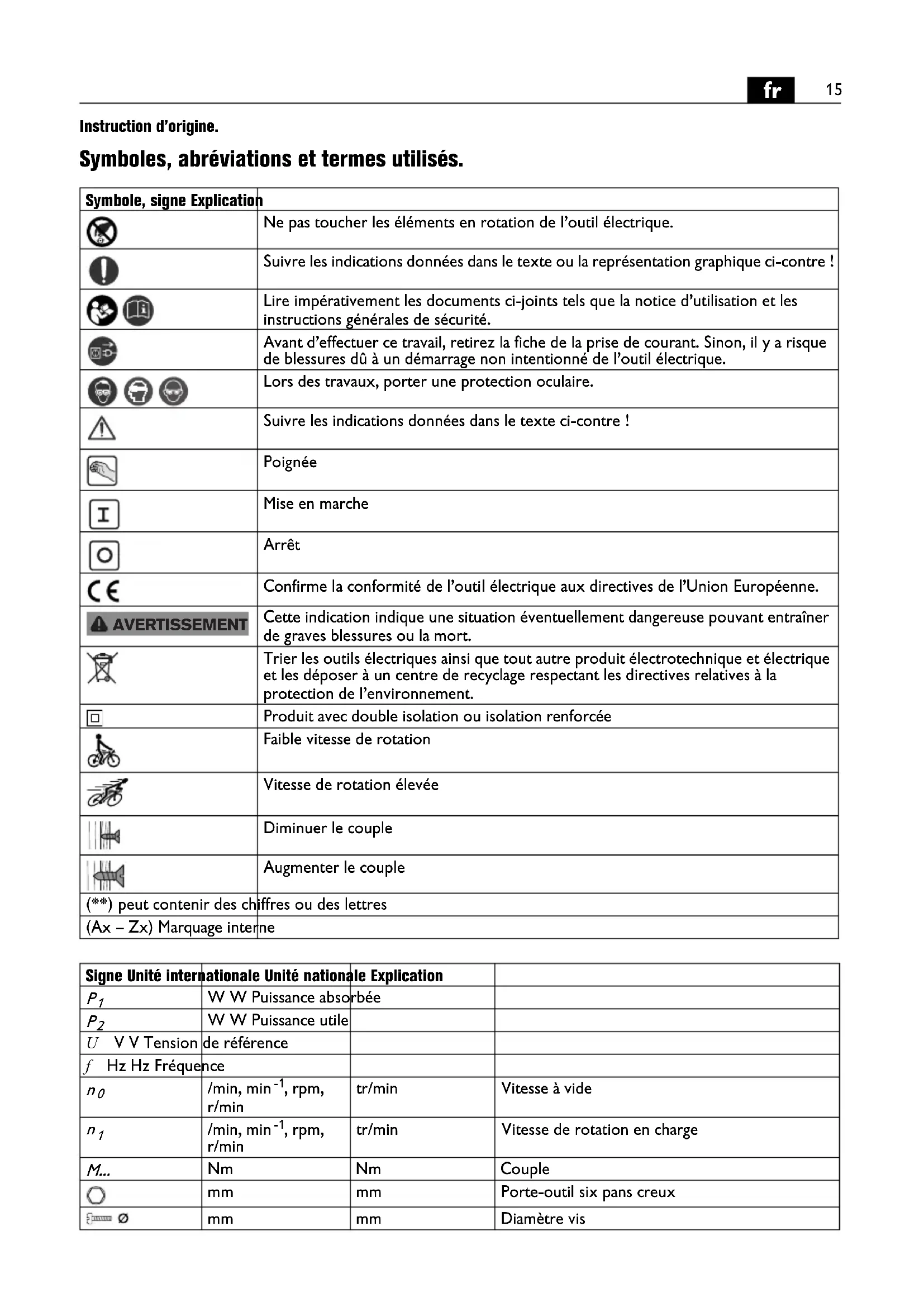

MODE D'EMPLOI SCT 540 M Fein

Instructions d'origine.

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Ne pas toucher les éléments en rotation de l’outil électrique.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
	Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité.
	Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique.
	Lors des travaux, porter une protection oculaire.
	Suivre les indications données dans le texte ci-contre !
	Poignée
	Mise en marche
	Arrêt
	Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement.
	Produit avec double isolation ou isolation renforcée
	Faible vitesse de rotation
	Vitesse de rotation élevée
	Diminuer le couple
	Augmenter le couple
(**) peut contenir des chiffres ou des lettres
(Ax - Zx) Marquage interne

Signe Unité internationale Unité nationale Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
U V V Tension	de référence
f Hz Hz Fréquence
n_0	/min, min ^-1 , rpm,r/min	tr/min	Vitesse à vide
n_1	/min, min ^-1 , rpm,r/min	tr/min	Vitesse de rotation en charge
M...	Nm	Nm	Couple
	mm	mm	Porte-outil six pans creux
	mm	mm	Diamètre vis
Signe Unité internationale	Unité nationale	Explication
	kg kg Poids suivant EPTA-Procedure 01
L_pA	dB dB Niveau de pression acoustique
L_wA	dB dB Niveau d'intensité acoustique
L_pCpeak	dB dB Niveau max. de pression acoustique
K...			Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)
a_h	m/s2	m/s2	Valeur d'émission vibratoire (vissage)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unités de base et unités dérivées du système international SI.

Avertissement

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales curité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

visseuse portative, pour le serrage et desserrage de vis, surtout pour l'utilisation dans la construction sèche avec des vis de serrage rapide, à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.

Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10 %. En cas de doute, informez-vous sur le groupe électrogène utilisé.

Respectez la notice d'utilisation et les dispositions nationales relatives à l'installation et l'utilisation du groupe électrogène.

Instructions particulières de sécurité.

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle la vis peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact

avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachées. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.

Ne pas travailler de matériaux contenant du magnésium. Il y a risque d'incendie.

Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contenant de l'amiante. Ils sont considérés cancérigènes.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien

insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Instructions d'utilisation.

N'actionnez le commutateur du sens de rotation qu'à l'arrêt total du moteur.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Effectuer les vissages à l'aide de la butée de profondeur montée. SCT5-40M (**)/SCT5-40UM (**): Il ne faut travailler avec le magasin de vis qu'en position « Rotation droite ».

Réglage du couple (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (voir page 5)

Le réglage par défaut correspond à la plage pour vis petites et moyennes.

Le couple de serrage dépend aussi de la force avec laquelle l'outil électrique est pressé contre la vis.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer-

ser à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à courant résiduel (DDR) en amont.

Si un câble d'alimentation de l'outil électrique est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé qui est disponible auprès du service après-vente de FEIN.

Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Éliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.

Vous trouverez la liste actuelle des pièces de rechange pour cet outil électroportatif sur notre site www.fein.com.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : outils de travail, butée de profondeur, dragonne, magasin.

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
