Тип продукт	Ръчен винтоверт
Марка	Fein
Модел	SCT 540 M
Категория	Винтоверт
Захранване	230 V, 50 Hz
Консумирана мощност	Около 500 W
Тип двигател	Универсален двигател
Тегло (EPTA)	Около 1,5 kg
Клас на защита	Двойна изолация (клас II)
Държач за инструмент	Шестостенна гнездо
Ограничител на дълбочина	Вграден (регулируем)
Регулиране на въртящия момент	Да (според версията)
Посока на въртене	Реверсивен (превключвател)
Основни функции	Завиване и развиване на винтове
Препоръчителна употреба	Сухо строителство, защитено от атмосферни влияния
Текуща поддръжка	Почиствайте вентилационните отвори със сух сгъстен въздух
Безопасност	Двойна изолация, препоръчва се защита на очите
Резервни части	Налични на www.fein.com
Ремонтируемост от потребителя	Работни инструменти, ограничител на дълбочина, каишка, магазин
Стандарти	EN 62841, съответствие с CE
Гаранция	Съгласно законовите изисквания и декларацията на производителя
Рециклиране	Център за рециклиране, щадящ околната среда

Често задавани въпроси - SCT 540 M Fein

Как да регулирам въртящия момент на затягане?

Регулирането на въртящия момент става чрез колело (според версията). Завъртете в посока +, за да увеличите момента, в посока -, за да го намалите. Моментът зависи и от силата на натиск върху винта.

Как да сменя посоката на въртене?

Използвайте превключвателя за посока на въртене, разположен близо до спусъка. Действайте само при напълно спрян двигател.

Какъв тип винтове да използвам с този инструмент?

Използвайте винтове, подходящи за държача за инструмент с шестостенна гнездо. Диаметърът на винтовете не е посочен, но се препоръчва използването на винтове за сухо строителство.

Как да почистя инструмента?

Почиствайте редовно вентилационните отвори с неметални инструменти и сух сгъстен въздух. Избягвайте разтворители.

Какво да правя, ако захранващият кабел е повреден?

Кабелът трябва да бъде заменен със специален подготвен кабел, наличен от сервизната служба на FEIN. Не използвайте инструмента с повреден кабел.

Какви предпазни мерки за безопасност са от съществено значение?

Носете защита за очите, дръжте инструмента за изолираните захващащи повърхности и използвайте диференциален прекъсвач 30 mA. Прочетете внимателно инструкциите за безопасност.

Може ли да се използва инструментът с генератор?

Да, при условие че генераторът е с достатъчна мощност и отговаря на стандарт ISO 8528, клас G2. Проверете коефициента на хармонично изкривяване.

Как да сменя ограничителя на дълбочина?

Ограничителят на дълбочина е част, която може да се сменя от потребителя. Консултирайте се с ръководството за процедурата по демонтаж и монтаж.

Къде да намеря резервни части?

Резервните части са налични на уебсайта www.fein.com. Можете също така да се свържете със сервизната служба на FEIN.

Как да рециклирам уреда в края на живота му?

Не изхвърляйте инструмента с битовите отпадъци. Отнесете го в център за рециклиране, спазващ екологичните директиви, съгласно местната регулация.

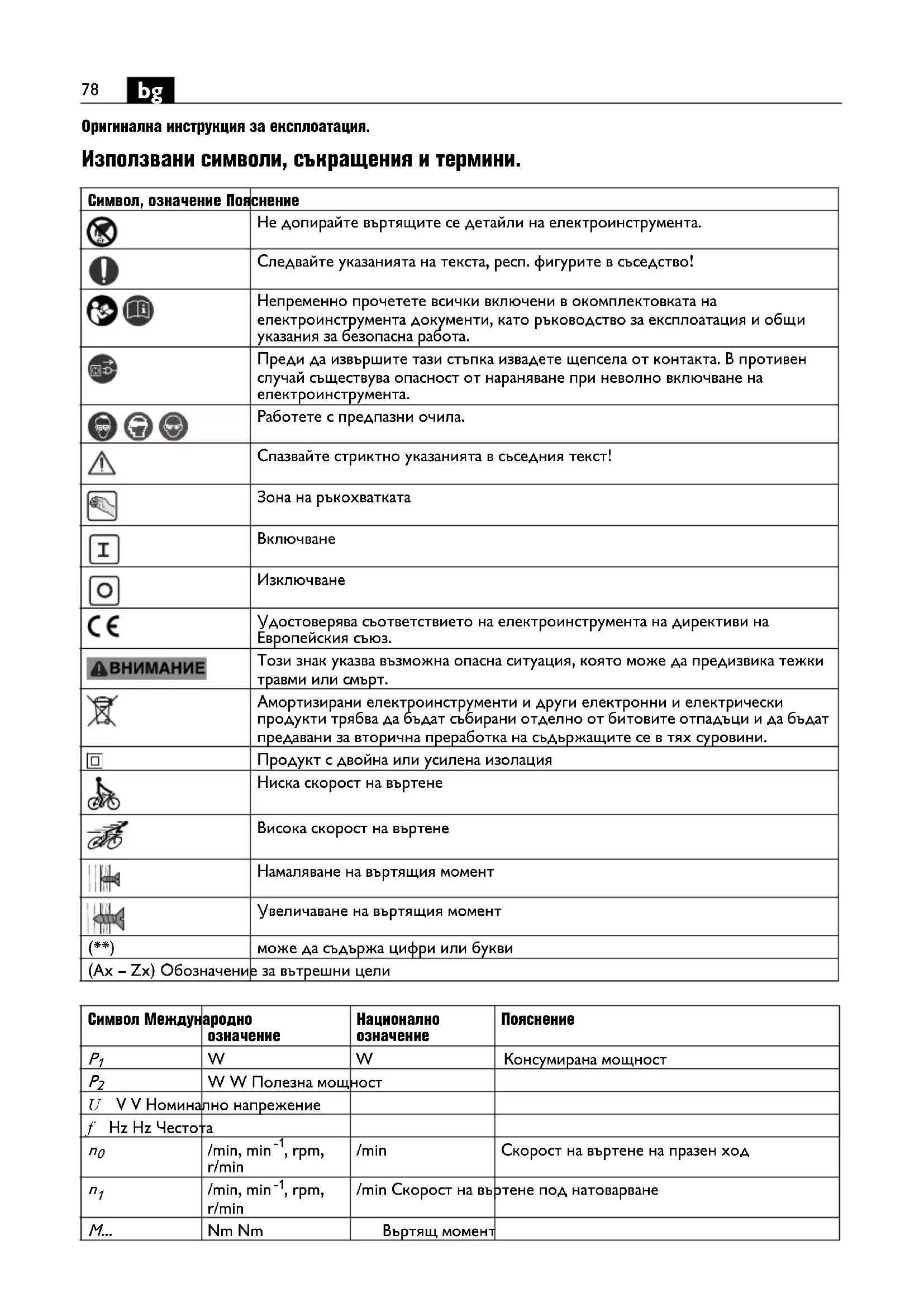

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SCT 540 M Fein

Оригинална инструкция за експлоатация.

Използвани символи, съкращения и термини.

Символ, означение Пояснение
		Не допирайте въртящите се детайли на електроинструмента.
		Следвайте указанията на текста, респ. фигурите в съседство!
		Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа.
		Преди да извършите тази стъпка извадете щепсела от контакта. В противен случай съществува опасност от нараняване при неволно включване на електроинструмента.
		Работете с предпазни очила.
		Спазвайте стриктно указанията в съседния текст!
		Зона на ръкохватката
		Включване
[BGHD]		Изключване
		Удостоверява съответствието на електроинструмента на директиви на Европейския съюз.
НИМАНИЕ		Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт.
		Амортизириани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини.
		Продукт с двойна или усилена изолация
		Ниска скорост на въртене
		Висока скорост на въртене
		Намаляване на въртящия момент
		Увеличаване на въртящия момент
(**)		може да съдържа цифри или букви
(Ax - Zx) Обозначение за вътрешни цели

Символ Международноозначение		Националноозначение	Пояснение
P_1	W	W	Консумирана мощност
P_2	W W Полезна мощност
U V V Номинално напрежение
f Hz Hz Честота
n_0	/min, min ^-1 , rpm,r/min	/min	Скорост на въртене на празен ход
n_1	/min, min ^-1 , rpm,r/min	/min Скорост на въртене под натоварване
M...	Nm Nmmm	Въртящ моментmm	Гнездо за работни инструменти вътрешен шестостен
	mm mm Диаметър на винт
	kg	kg	Macа съгласно EPTA-Procedure 01
L_pA	dB dB Равнище на звуковото налягане
L_wA	dB dB Равнище на мощността на звука
L_pCpeak	dB dB Пиково равнище на звуковото налягане
K...			Неопределеност
a	m/s2	m/s2	Генерирани вибрации съгласно EN 62841 (векторна сума по трите направления)
a_h	m/s2	m/s2	Генерирани вибрации (завиване/развиване)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Основни и производни единици от Международната система за мерни единици SI.

Прочетете всички указания за безопасна работа и за работа с

електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.

Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.

Съблюдавайте също валидните национални разпоредби по охрана на труда.

Предназначение на електроинструмента:

ръчен винтоверт за завиване и развиване на винтове, специално предназначен за използване при сухо строителство с рапидни винтове, с допуснати от FEIN работни инструменти и допълнителни приспособления и в закрити помещения.

Този електроинструмент е проектиран също и да бъде захранван от генератори на променлив ток с достатъчна мощност, които съответстват на стандарта ISO 8528, клас на изпълнение G2. Един от съществените признаци за непокриване на изискванията на този стандарт е превишаване на т.нар. клир-фактор 10 %. В случай на съмнение потърсете подробна информация за използвания от Вас генератор.

При това спазвайте ръководството за експлоатация и националната нормативна уредба за инсталирането и работа с променливотокови генератори.

Специални указания за безопасна работа.

Когато изпълнявате дейности, при които съществува опасност винтът да попадне на скрити проводници под напрежение или да засегне захранващия кабел, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на винта с проводник под напрежение то може да се предаде по металните части на електроинструмента и това да предизвика токов удар.

Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач.

Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.

Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.

Не обработвайте материали, съдържащи магнезий. Съществува опасност от пожар.

Не обработвайте композитни материали на основата на пластмаса, уякчени с въглеродни нишки и материали, съдържащи азбест. Те се считат за канцерогенни.

Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.

Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента.

Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.

Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.

Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.

Преди работа проверявайте дали захранващият кабел и щепсельт са изрядни.

Препоръка: винаги включвайте електроинструмента през предпазен дефектнотоков прекъсвач (RCD) с праг на задействане 30 тА или по-малък.

Предавани на ръцете вибрации

Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.

Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.

За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.

Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.

Указания за ползване.

Задействайте превключвателя за посоката на въртене само когато електродвигателят е спрял.

Завиването трябва да се извършва с дълбочинен ограничител.

SCT5-40M (**)/SCT5-40UM (**): Магазинът за винтове може да се използва само когато превключвателят за посоката на въртене е в позиция «въртене надясно».

Регулиране на въртящия момент (SCT5-40UX (\*\*)/SCT5-40UM (\*\*))

(вижте страница 5)

Настройката в завода-производител съответства на диапазона за малки до средно големи винтове.

Въртящият момент на затягане зависи също и от силата, с която електроинструментът се притиска към винта.

Поддържане и сервис.

При екстремни работни условия при обработване на метали по вътрешността на електроинструмента може да се отложи голямо количество токопровеждащ прах. Това може да наруши защитната електроизолация на електроинструмента. Редовно продухвайте вътрешността на корпуса през вентилационните отвори със сух и обезмаслен въздух под налягане и включвайте електроинструмента през дефектнотоков прекъсвач за утечни токове (Fl).

Ако захранващият кабел на електроинструмента се повреди, трябва да бъде заменен с предназначен за този електроинструмент захранващ кабел, който може да бъде получен от сервис за електроинструменти на FEIN.

Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.

Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.

При необходимост можете сами да замените следните елементи: работни инструменти,

дълбочинен ограничител, кайшка за ръка, магазин

Гаранция и гаранционно обслужване.

Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.

В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.

Декларация за съответствие.

Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.

Техническа документация при: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Опазване на околната среда, бракуване.

Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
