Produkttyp	Handschrauber
Marke	Fein
Modell	SCT 540 M
Kategorie	Schrauber
Netzspannung	230 V, 50 Hz
Leistungsaufnahme	Ca. 500 W
Motortyp	Universalmotor
Gewicht (EPTA)	Ca. 1,5 kg
Schutzklasse	Doppelisolierung (Klasse II)
Werkzeugaufnahme	Innensechskant
Tiefenanschlag	Integriert (einstellbar)
Drehmomenteinstellung	Ja (je nach Version)
Drehrichtung	Reversierbar (Schalter)
Hauptfunktionen	Schrauben eindrehen und herausdrehen
Empfohlene Verwendung	Trockenbau, vor Witterung geschützt
Regelmäßige Wartung	Belüftungsöffnungen mit trockener Druckluft reinigen
Sicherheit	Doppelisolierung, Schutzbrille empfohlen
Ersatzteile	Erhältlich unter www.fein.com
Reparierbarkeit durch den Benutzer	Arbeitswerkzeuge, Tiefenanschlag, Handschlaufe, Magazin
Normen	EN 62841, CE-Konformität
Garantie	Gemäß gesetzlichen Bestimmungen und Herstellererklärung
Recycling	Umweltfreundliches Recyclingzentrum

Häufig gestellte Fragen - SCT 540 M Fein

Wie stelle ich das Anzugsmoment ein?

Die Drehmomenteinstellung erfolgt über ein Rädchen (je nach Version). Drehen Sie im Uhrzeigersinn (+) zum Erhöhen, gegen den Uhrzeigersinn (-) zum Verringern. Das Drehmoment hängt auch von der Andruckkraft auf die Schraube ab.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsumschalter in der Nähe des Auslösers. Betätigen Sie ihn nur bei vollständigem Stillstand des Motors.

Welche Art von Schrauben sollte ich mit diesem Werkzeug verwenden?

Verwenden Sie Schrauben, die für die Innensechskant-Werkzeugaufnahme geeignet sind. Der Schraubendurchmesser ist nicht angegeben, es wird jedoch empfohlen, Trockenbauschrauben zu verwenden.

Wie reinige ich das Werkzeug?

Reinigen Sie regelmäßig die Belüftungsöffnungen mit nichtmetallischen Werkzeugen und trockener Druckluft. Vermeiden Sie Lösungsmittel.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel muss durch ein speziell vorbereitetes Kabel ersetzt werden, das beim FEIN-Kundendienst erhältlich ist. Verwenden Sie das Werkzeug nicht mit einem beschädigten Kabel.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Tragen Sie einen Augenschutz, halten Sie das Werkzeug an den isolierten Griffflächen und verwenden Sie einen Fehlerstromschutzschalter 30 mA. Lesen Sie die Sicherheitshinweise sorgfältig.

Kann das Werkzeug mit einem Generator verwendet werden?

Ja, sofern der Generator ausreichend Leistung hat und der Norm ISO 8528, Klasse G2 entspricht. Überprüfen Sie den Klirrfaktor.

Wie tausche ich den Tiefenanschlag aus?

Der Tiefenanschlag ist ein vom Benutzer austauschbares Teil. Konsultieren Sie die Anleitung für die Demontage- und Montageverfahren.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.fein.com erhältlich. Sie können auch den FEIN-Kundendienst kontaktieren.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Werkzeug nicht im Hausmüll. Bringen Sie es zu einem Recyclingzentrum, das die Umweltrichtlinien einhält, gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG SCT 540 M Fein

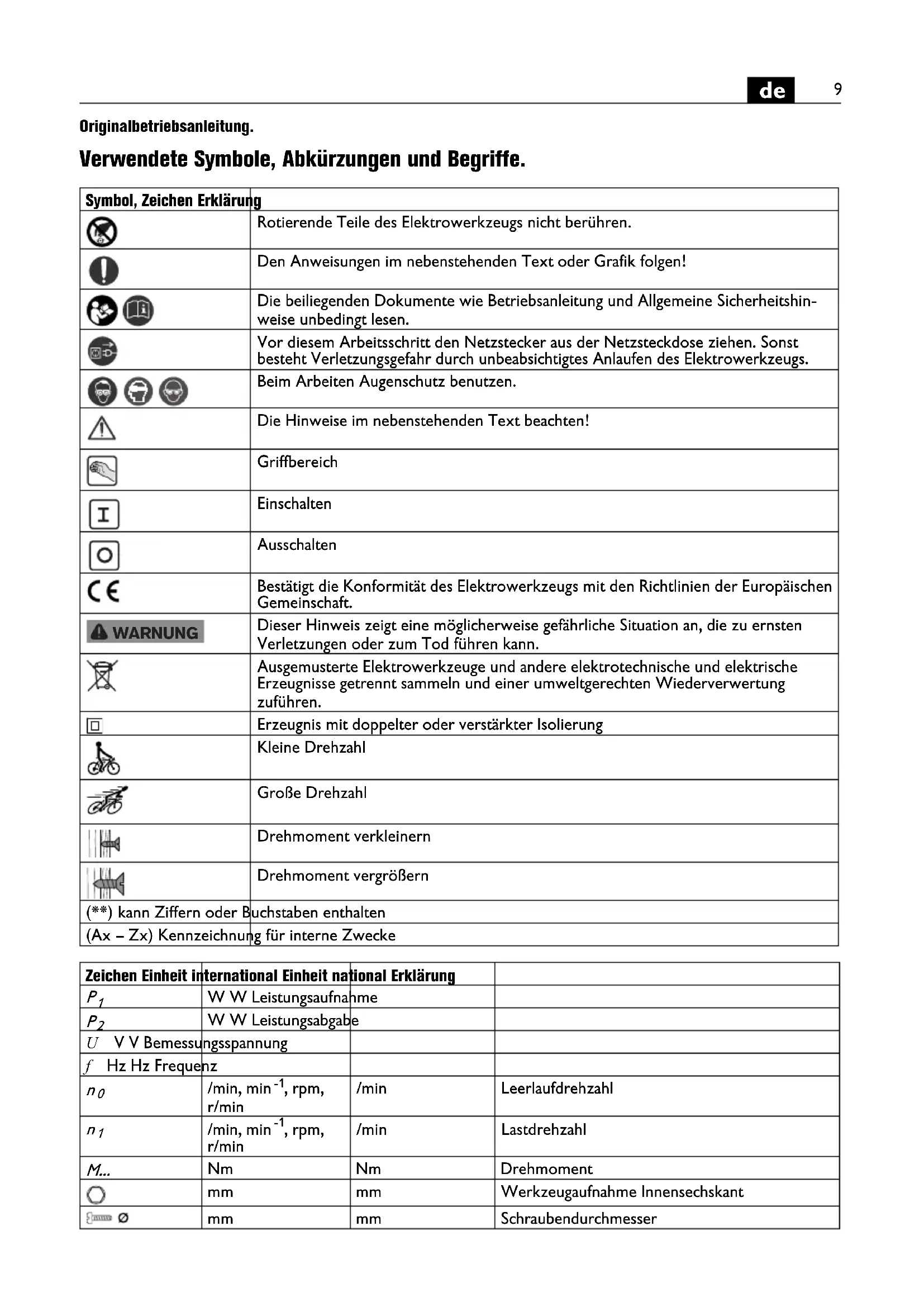

Originalbetriebsanleitung.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Die Hinweise im nebenstehenden Text beachten!
	Griffbereich
	Einschalten
	Ausschalten
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Drehzahl
	Große Drehzahl
	Drehmoment verkleinern
	Drehmoment vergrößern
(**) kann Ziffern oder Buchstaben enthalten
(Ax - Zx) Kennzeichnung für interne Zwecke

Zeichen Einheit international Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
U V V Bemessungsspannung
f Hz Hz Frequenz
n_0	/min, min ^-1 , rpm,r/min	/min	Leerlaufdrehzahl
n_1	/min, min ^-1 , rpm,r/min	/min	Lastdrehzahl
M...	Nm	Nm	Drehmoment
○	mm	mm	Werkzeugaufnahme Innensechskant
∅	mm	mm	Schraubendurchmesser
	kg kg Gewicht entsprechend EPTA-Procedure 01
L_pA	dB dB Schalldruckpegel
L_wA	dB dB Schallleistungspegel
L_pCpeak	dB dB Spitzenschalldruckpegel
K...			Unsicherheit
a	m/s2	m/s2	Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)
a_h	m/s2	m/s2	Schwingungsemissionswert (Schrauben)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführter Schrauber zum Ein- und Ausdrehen von Schrauben, speziell für den Einsatz im Trockenbau mit Schnellbauschrauben, mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung.

Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Beachten Sie dabei die Betriebsanleitung und die nationalen Vorschriften für die Installation und den Betrieb des Wechselstromgenerators.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräte- teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr.

Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Motors.

SCT5-40X ( ^ )/SCT5-40M ( ^ )/SCT6-25 ( ^** ): Die Verschraubungen sind mit montiertem Tiefenanschlag auszuführen.

SCT5-40M (**)/SCT5-40UM (**): Das Schraubmagazin darf nur in Stellung „Drehrichtung rechts“ betrieben werden.

Drehmoment einstellen (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (siehe Seite 5)

Die Werkseinstellung entspricht dem Bereich für kleinere bis mittelgroße Schrauben.

Das Anzugsdrehmoment ist auch von der Kraft abhängig, mit der das Elektrowerkzeug gegen die Schraube gedrückt wird.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs

absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor. Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Tiefenanschlag, Handschlaufe, Magazin

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

i. V. S. Böhm
