Produkttype	Bærbar skruemaskine
Mærke	Fein
Model	SCT 540 M
Kategori	Skruemaskine
Strømforsyning	230 V, 50 Hz
Optagen effekt	Cirka 500 W
Motortype	Universalmotor
Vægt (EPTA)	Cirka 1,5 kg
Beskyttelsesklasse	Dobbelt isolering (klasse II)
Værktøjsholder	Indvendig sekskant
Dybdestopper	Integreret (justerbar)
Momentindstilling	Ja (afhængig af version)
Rotationsretning	Reversibel (kontakt)
Primære funktioner	Skruning og afskruning af skruer
Anbefalet anvendelse	Tør konstruktion, beskyttet mod vejrlig
Løbende vedligeholdelse	Rengør ventilationsåbninger med tør trykluft
Sikkerhed	Dobbelt isolering, anbefalet øjenbeskyttelse
Reservedele	Tilgængelige på www.fein.com
Reparerbarhed af brugeren	Arbejdsværktøj, dybdestopper, håndrem, magasin
Standarder	EN 62841, CE-overensstemmelse
Garanti	I overensstemmelse med lovgivning og producentens erklæring
Genbrug	Miljøvenligt genbrugscenter

Ofte stillede spørgsmål - SCT 540 M Fein

Hvordan justeres tilspændingsmomentet?

Momentindstillingen foretages via et hjul (afhængig af version). Drej i retning + for at øge momentet, i retning - for at mindske det. Momentet afhænger også af trykkraften på skruen.

Hvordan ændres rotationsretningen?

Brug rotationsretningskontakten, der sidder nær aftrækkeren. Betjen den kun, når motoren er helt standset.

Hvilken type skruer skal bruges med dette værktøj?

Brug skruer, der passer til værktøjsholderen med indvendig sekskant. Skruernes diameter er ikke specificeret, men det anbefales at bruge skruer til tør konstruktion.

Hvordan rengøres værktøjet?

Rengør regelmæssigt ventilationsåbningerne med ikke-metalliske værktøjer og tør trykluft. Undgå opløsningsmidler.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kablet skal udskiftes med et specielt forberedt kabel, der fås hos FEINs kundeservice. Brug ikke værktøjet med et beskadiget kabel.

Hvilke sikkerhedsforanstaltninger er vigtige?

Bær øjenbeskyttelse, hold værktøjet i de isolerede gribeflader, og brug en fejlstrømsafbryder på 30 mA. Læs sikkerhedsinstruktionerne grundigt.

Kan værktøjet bruges med et generatoraggregat?

Ja, forudsat at generatoraggregatet har tilstrækkelig effekt og er i overensstemmelse med ISO 8528, klasse G2. Kontroller den harmoniske forvrængningsfaktor.

Hvordan udskiftes dybdestopperen?

Dybdestopperen er en del, der kan udskiftes af brugeren. Se vejledningen for fremgangsmåden ved afmontering og montering.

Hvor finder jeg reservedele?

Reservedele er tilgængelige på hjemmesiden www.fein.com. Du kan også kontakte FEINs kundeservice.

Hvordan genbruges apparatet ved endt levetid?

Smid ikke værktøjet sammen med husholdningsaffaldet. Aflevér det på et genbrugscenter, der overholder miljødirektiverne i overensstemmelse med lokal lovgivning.

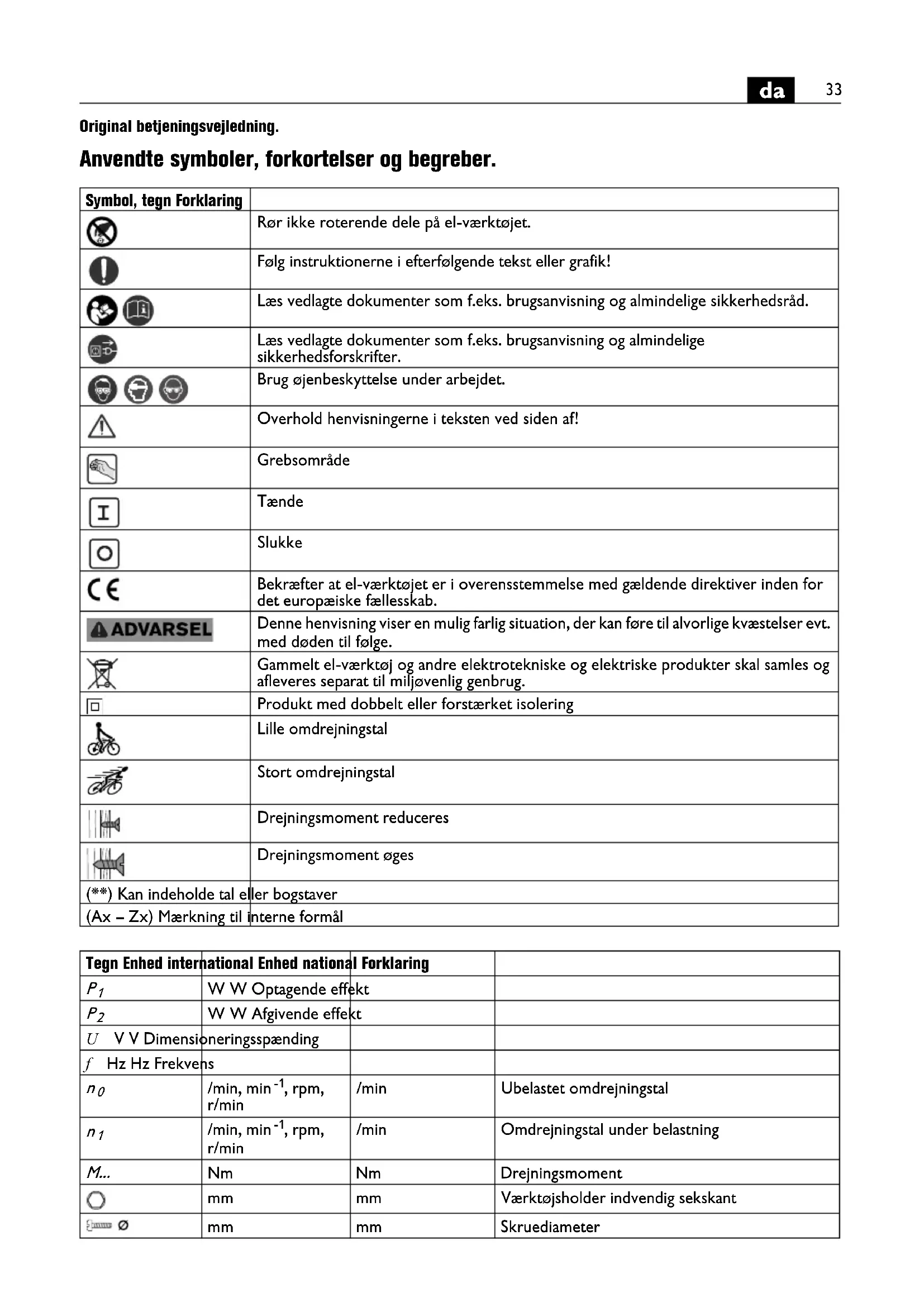

BRUGSANVISNING SCT 540 M Fein

Original betjeningsvejledning.

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
	Rør ikke roterende dele på el-værktøjet.
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter.
	Brug øjenbeskyttelse under arbejdet.
[BT7Y]	Overhold henvisningerne i teksten ved siden af!
	Grebsområde
	Tænde
	Slukke
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
	Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
	Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
	Produkt med dobbelt eller forstærket isolering
	Lille omdrejningstal
	Stort omdrejningstal
	Drejningsmoment reduceres
	Drejningsmoment øges
(**) Kan indeholde tal eller bogstaver
(Ax - Zx) Mærkning til interne formål

Tegn Enhed international Enhed national Forklaring
P_1	W W Optagende effekt
P_2	W W Afgivende effekt
U V V Dimensioneringsspænding
f Hz Hz Frekvens
n_0	/min, min ^-1 , rpm,r/min	/min	Ubelastet omdrejningstal
n_1	/min, min ^-1 , rpm,r/min	/min	Omdrejningstal under belastning
M...	Nm	Nm	Drejningsmoment
○	mm	mm	Værktøjsholder indvendig sekskant
∅	mm	mm	Skruediameter
	kg kg Vægt iht. EPTA-Procedure 01
L_pA	dB dB Lydtrykniveau
L_wA	dB dB Lydeffektniveau
L_pCpeak	dB dB Top lydtrykniveau
K...			Usikkerhed
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemissionsværdi (skruer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-

holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer

3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

håndført skruemaskine til iskruning og løsning af skruer, specielt til brug i forbindelse med gipsarbejde med gipspladeskruer, med det af FEIN godkendte tilbehør i vejrbeskyttede omgivelser.

Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2.

Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger.

Læs og overhold betjeningsvejledningen og de nationale forskrifter vedr. installation og brug af vekselstrømsgeneratoren.

Specielle sikkerhedsforskrifter.

Hold maskinen i de isolerede gribeflader, när arbejde udføres, hvor skruen kan ramme skjulte strømledninger eller maskinens egen ledning. Skruens kontakt med en spændingsførende ledning kan også sætte metalholdige maskindele under spænding, hvilket kan føre til elektrisk stød.

Hold øje med skjult liggende elektriske ledninger, gasog vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.

Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræftfremkaldende.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug.

Anbefaling: Brug altid el-værktøjet via en fejlstrømbeskyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Betjeningsforskrifter.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Skruearbejdet skal udføres med monteret dybdeanslag.

SCT5-40M (**)/SCT5-40UM (**): Skruemagasinet må kun køre i position „Drejeretning højre“.

Drejningsmoment indstilles (SCT5-40UX ( ^** )/SCT5-40UM ( ^** )) (se side 5)

Tilspændingsmomentet afhænger også af den kraft, med hvilken el-værktøjet trykkes mod skruen.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets

beskyttelsesisolering kan forringes. Blæs den indvendige side af el-værktøjet gennem ventilationsåbningerne igennem med tør og oliefri trykluft med hyppige mellemrum og forkobl HFI-relæ.

Er el-værktøjets tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservice.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.

Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov:

Tilbehør, dybdeanslag, håndsløjfe, magasin

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Original driftsinstruks.
