SCT 540 M - Vijačnik Fein - Brezplačna navodila za uporabo

Vrsta izdelka	Ročni vijačnik
Znamka	Fein
Model	SCT 540 M
Kategorija	Vijačnik
Napajanje	230 V, 50 Hz
Absorbirana moč	Približno 500 W
Vrsta motorja	Univerzalni motor
Teža (EPTA)	Približno 1,5 kg
Zaščitni razred	Dvojna izolacija (razred II)
Orodje za vpenjanje	Šestrobni vložek
Globinski omejevalnik	Vgrajen (nastavljiv)
Nastavitev navora	Da (odvisno od različice)
Smer vrtenja	Vzvratno (stikalo)
Glavne funkcije	Zategovanje in odvijanje vijakov
Priporočena uporaba	Suha gradnja, zaščiteno pred vremenskimi vplivi
Redno vzdrževanje	Očistite prezračevalne odprtine s suhim stisnjenim zrakom
Varnost	Dvojna izolacija, priporočljiva zaščita oči
Nadomestni deli	Na voljo na www.fein.com
Popravljivost s strani uporabnika	Delovna orodja, globinski omejevalnik, zapestni trak, zalogovnik
Standardi	EN 62841, skladnost CE
Garancija	V skladu z zakonodajo in izjavo proizvajalca
Recikliranje	Reciklažni center, ki upošteva okoljske smernice

Pogosto zastavljena vprašanja - SCT 540 M Fein

Kako nastaviti navor zategovanja?

Nastavitev navora se izvede z regulatorjem (odvisno od različice). Obrnite v smer + za povečanje navora, v smer - za zmanjšanje. Navor je odvisen tudi od pritiska na vijak.

Kako spremeniti smer vrtenja?

Uporabite stikalo za smer vrtenja, ki je nameščeno blizu sprožilca. Vklopite ga le, ko se motor popolnoma ustavi.

Kakšne vijake uporabiti s tem orodjem?

Uporabite vijake, primerne za šestrobni vložek. Premer vijakov ni določen, vendar je priporočljiva uporaba vijakov za suho gradnjo.

Kako očistiti orodje?

Redno čistite prezračevalne odprtine z nemetalnimi orodji in suhim stisnjenim zrakom. Izogibajte se topilom.

Kaj storiti, če je napajalni kabel poškodovan?

Kabel mora zamenjati posebej pripravljen kabel, ki je na voljo pri servisu FEIN. Orodja ne uporabljajte s poškodovanim kablom.

Kateri varnostni ukrepi so bistveni?

Nosite zaščito za oči, držite orodje za izolirane oprijemne površine in uporabite diferenčno zaščitno stikalo 30 mA. Pozorno preberite varnostna navodila.

Ali lahko orodje uporabljate z agregatom?

Da, pod pogojem, da je agregat zadostne moči in v skladu s standardom ISO 8528, razred G2. Preverite faktor harmoničnega popačenja.

Kako zamenjati globinski omejevalnik?

Globinski omejevalnik je del, ki ga lahko zamenja uporabnik. Za postopek demontaže in montaže si oglejte navodila.

Kje najti nadomestne dele?

Nadomestni deli so na voljo na spletni strani www.fein.com. Lahko tudi kontaktirate servis FEIN.

Kako reciklirati napravo ob koncu življenjske dobe?

Orodja ne odvrzite med gospodinjske odpadke. Oddajte ga v reciklažni center, ki upošteva okoljske smernice v skladu z lokalnimi predpisi.

NAVODILA ZA UPORABO SCT 540 M Fein

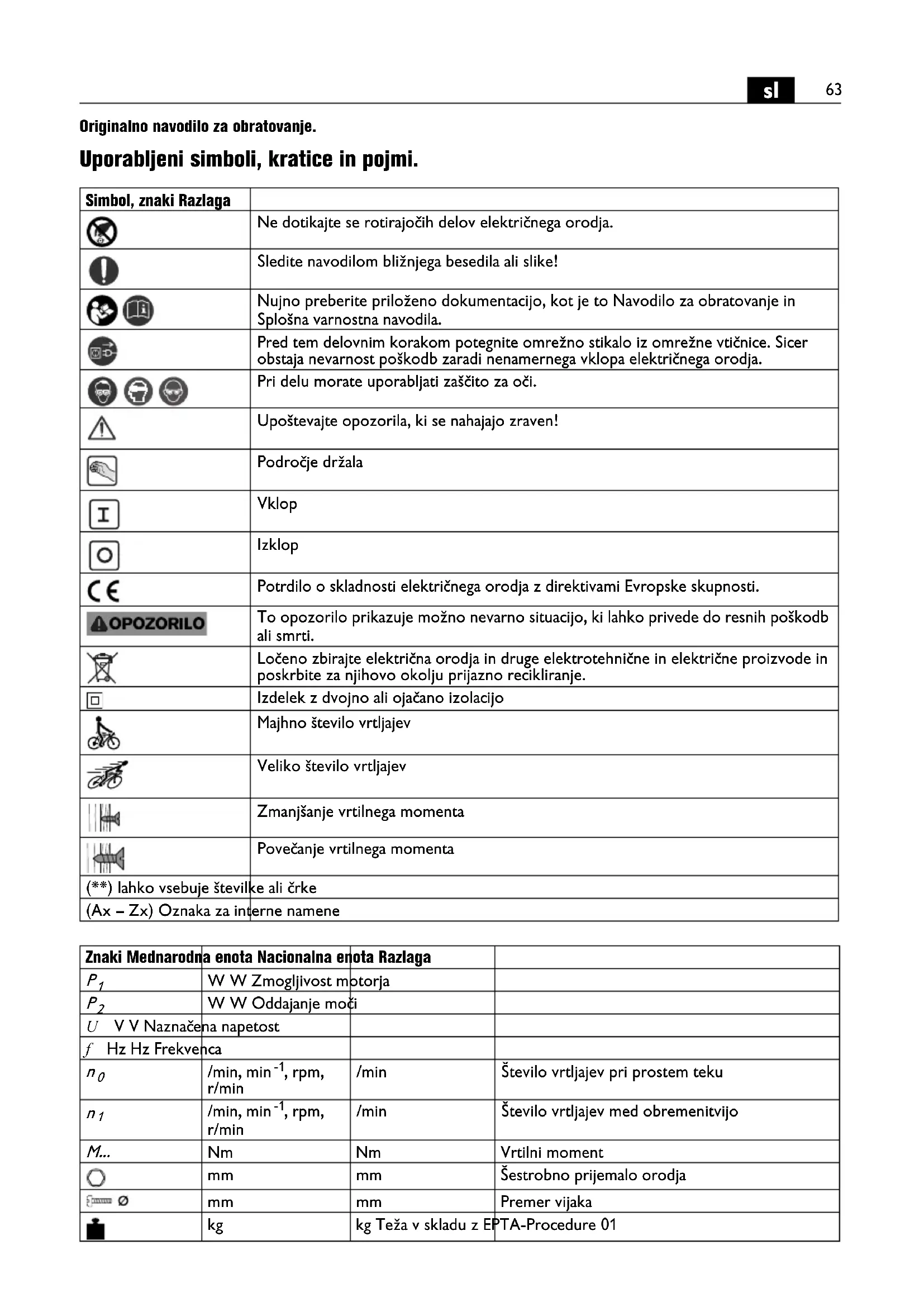

Simbol, znaki Razlaga
	Ne dotikajte se rotirajočih delov električnega orodja.
	Sledite navodilom bližnjega besedila ali slike!
	Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
	Pri delu morate uporabljati zaščito za oči.
	Upoštevajte opozorila, ki se nahajajo zraven!
	Področje držala
	Vklop
	Izklop
	Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
	To opozorilo prikazuje možno nevarno situacijo, ki lahko priveđe do resnih poškodb ali smrti.
	Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
	Izdelek z dvojno ali ojačano izolacijo
	Majhno število vrtljajev
	Veliko število vrtljajev
	Zmanjšanje vrtilnega momenta
	Povečanje vrtilnega momenta
(**) lahko vsebuje številke ali črke
(Ax - Zx) Oznaka za interne namene

Znaki Mednarodna	enota Nacionalna enota Razlaga
P_1	W W Zmogljivost motorja
P_2	W W Oddajanje moči
U V V Naznačena napetost
f Hz Hz Frekvenca
n_0	/min, min ^-1 , rpm,r/min	/min
n_1	/min, min ^-1 , rpm,r/min	/min
M...	Nm	Nm
○	mm	mm
E### ∅	mm	mm
	kg	kg Teža v skladu z EPTA-Procedure 01

Znaki Mednarodna enota Nacionalna enota Razlaga
L_pA	dB dB Nivo hrupa
L_wA	dB dB Moč hrupa
L_pCpeak	dB dB Najvišji nivo hrupa
K...			Negotovost
a	m/s2	m/s2	Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)
a_h	m/s2	m/s2	Emisijska vrednost vibracij (vijačenje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih

varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov, posebej primeren za uporabo pri suhi gradnji z vijaki za hitro gradnjo in z vstavnimi orodji ter priborom, atestiranim s strani FEIN v okolju, ki je zaščiteno pred vremenskimi vplivi.

To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, će se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate.

Pri tem upoštevajte navodilo za obratovanje in nacionalne predpise za instalacijo in obratovanje generatorja na izmenični tok.

Posebna varnostna navodila.

Napravo smete držati le na izoliranih ročajih, će delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane ob lastni omrežni kabel. Stik vijaka z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.

Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Električno orodje morate trdno držati v roki.

Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Vijačne zveze morate izvesti z montiranim globinskim omejilom.

SCT5-40M (**)/SCT5-40UM (**): Magazin vijakov smete uporabljati samo v položaju „smer vrtenja desno“.

Nastavitev vrtilnega momenta (SCT5-40UX ( ^** )/SCT5-40UM ( ^** )) (glejte stran 5)

Tovarniška nastavitev ustreza območju za majhne do srednje velike vijake.

Pritezni moment je odvisen tudi od moči, s katero pritisnete električno orodje na vijak.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Pri

tem se lahko poškoduje zaščitna izolacija električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim tlačnim zrakom in predvklopite tokovno zaščitno stikalo (Fl).

Če je priključni vodnik električnega orodja poškodovan, ga morate nadomestiti s posebej pripravljenim priključnim vodnikom, ki ga dobite pri servisu FEIN.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.

Naslednje dele lahko po potrebi samostojno zamenjajte: vstavno orodje, globinsko omejilo, zanka za roko, magacin

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
