INSTRUKCJA OBSŁUGI SCT 540 M Fein

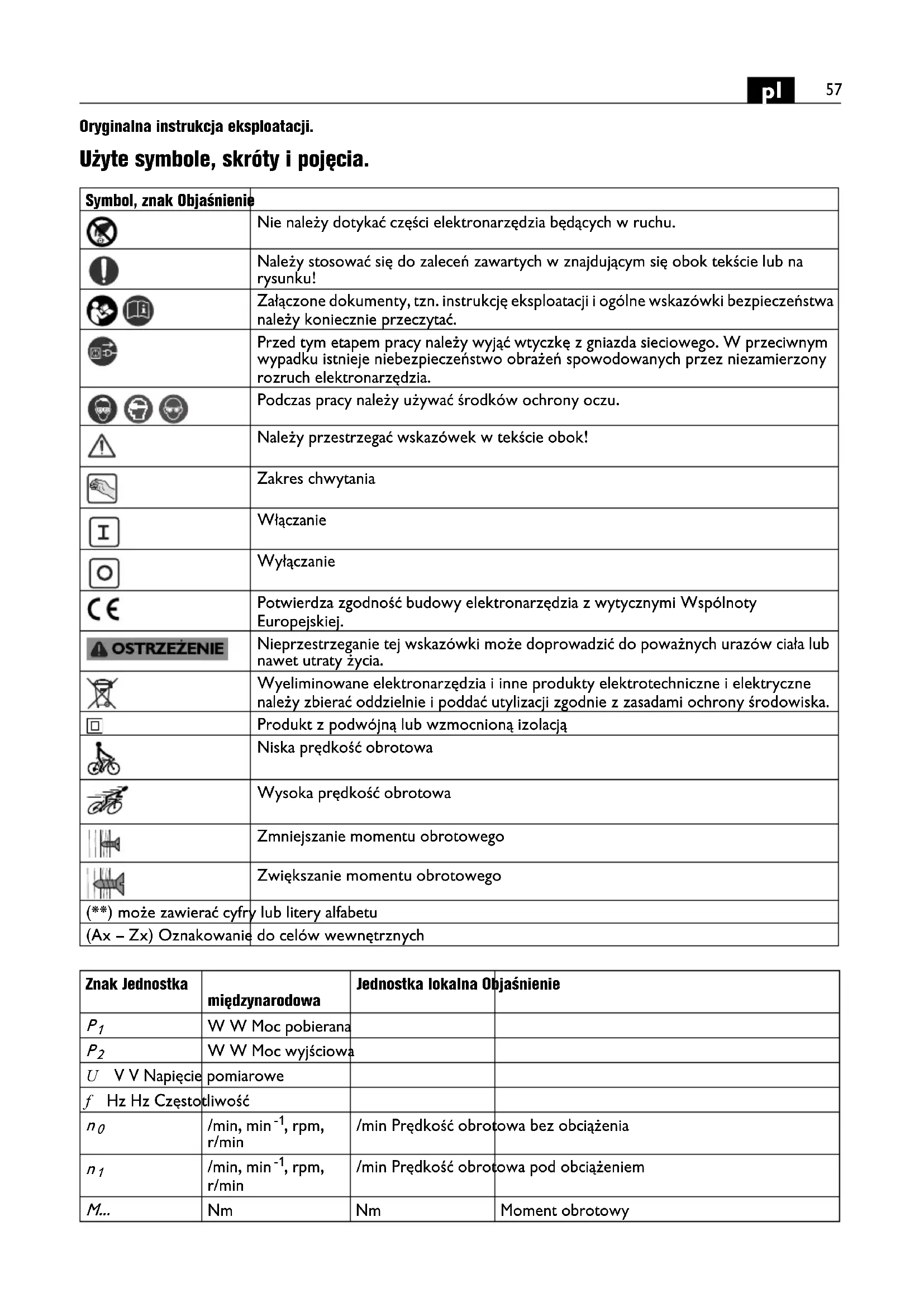

Oryginalna instrukcja eksploatacji. Użyte symbole, skróty i pojęcia. Symbol, znak Objaśnienie Nie należy dotykać części elektronarzędzia będących w ruchu. Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać. Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia. Podczas pracy należy używać środków ochrony oczu. Należy przestrzegać wskazówek w tekście obok! Zakres chwytania Włączanie Wyłączanie Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej. Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia. Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska. Produkt z podwójną lub wzmocnioną izolacją Niska prędkość obrotowa Wysoka prędkość obrotowa Zmniejszanie momentu obrotowego Zwiększanie momentu obrotowego (**) może zawierać cyfry lub litery alfabetu (Ax – Zx) Oznakowanie do celów wewnętrznych Znak Jednostka międzynarodowa Jednostka lokalna Objaśnienie

W W Moc wyjściowa U V V Napięcie pomiarowe f Hz Hz Częstotliwość

, rpm, r/min /min Prędkość obrotowa bez obciążenia

, rpm, r/min /min Prędkość obrotowa pod obciążeniem M... Nm Nm Moment obrotowy OBJ_BUCH-0000000389-001.book Page 57 Monday, August 19, 2019 3:14 PM58

Dla własnego bezpieczeństwa. Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych „Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 465 06 0). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie. Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy. Przeznaczenie elektronarzędzia: ręczna wkrętarka, przeznaczona do wkręcania i wykręcania śrub i wkrętów, w szczególności do skręcania prefabrykatów za pomocą śrub szybkiego montażu, w odpowiednich warunkach atmosferycznych i przy zastosowaniu zatwierdzonych przez firmę FEIN narzędzi roboczych i osprzętu. Niniejsze elektronarzędzie przewidziane jest również do pracy z generatorami prądu zmiennego o wystarczającej mocy, odpowiadającymi normie ISO 8528, klasy G2. Norma ta uważana jest za przekroczoną, w szczególności wówczas, gdy tak zwany współczynnik zniekształceń harmonicznych przekracza 10 %. W razie zaistnienia wątpliwości należy zasięgnąć informacji na temat stosowanego generatora. Należy stosować się do wskazówek zawartych w instrukcji obsługi producenta prądnicy, a także przestrzegać obowiązujących w danym kraju przepisów lokalnych. Szczególne przepisy bezpieczeństwa. Podczas wykonywania prac, przy których śruba mogłaby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt śruby z przewodem zasilającym może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym. Należy uważać na leżące w ukryciu przewody elektryczne, rury gazowe i wodociągowe. Przed rozpoczęciem pracy należy skontrolować zakres pracy, np. używając urządzenia do wykrywania metalu. Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa. Elektronarzędzie należy mocno trzymać. Możliwe jest wystąpienie krótkotrwałych wysokich momentów odrzutu. Nie należy obrabiać materiałów zawierających magnez. Istnieje niebezpieczeństwo pożaru. Nie należy obrabiać CFK (tworzywa sztucznego wzmocnionego włóknem węglowym) ani materiałów zawierających azbest. Materiały te uznawane są za rakotwórcze. Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek. Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy. mm mm Uchwyt narzędziowy z gniazdem sześciokątnym mm mm Średnica śrub i wkrętów kg kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)

dB dB Poziom mocy akustycznej

pCpeak dB dB Szczytowy poziom emisji ciśnienia akustycznego K... Niepewność m/s

Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 62841

Wartości łączne drgań (wkręcanie) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI. Znak Jednostka międzynarodowa Jednostka lokalna Objaśnienie OBJ_BUCH-0000000389-001.book Page 58 Monday, August 19, 2019 3:14 PM59

Regularnie należy czyścić otwory wentylacyjne elektronarzędzia, używając do tego celu narzędzi niemetalowych. Dmuchawa silnika wciąga kurz do obudowy. Duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne. Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych. Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprądowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej. Drgania działające na organizm człowieka przez kończyny górne Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 62841 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Wskazówki dotyczące obsługi. Przełącznik kierunku obrotów uruchamiać wolno wyłącznie przy wyłączonym silniku. SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Połączeń śrubowych należy dokonywać z zamocowanym ogranicznikiem głębokości. SCT5-40M (**)/SCT5-40UM (**): Magazynek na śruby można stosować tylko w pozycji „kierunek obrotów w prawo“. Ustawianie momentu obrotowego (SCT5-40UX (**)/SCT5-40UM (**)) (zob. str. 5) Elektronarzędzie zostało ustawione fabrycznie do wkręcania mniejszych i średniej wielkości śrub. Moment obrotowy jest uzależniony też od siły, z jaką elektronarzędzie przyciśnięte zostanie do śruby. Konserwacja i serwisowanie. Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy często przedmuchiwać wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza sprężonego i stosować wyłącznik ochronny różnicowo-prądowy (FI). W razie uszkodzenia przewodu zasilania sieciowego elektronarzędzia, należy go zastąpić specjalnie przygotowanym przewodem zasilającym, dostępnym w punktach serwisu firmy FEIN. Produktów, który miały kontakt z azbestem nie wolno oddawać do naprawy. Produkty skażone azbestem należy usuwać w sposób zgodny z obowiązującymi w danym kraju przepisami prawnymi dotyczącymi postępowania z azbestem. Aktualna lista części zamiennych dla niniejszego elektronarzędzia znajduje się pod adresem internetowym www.fein.com. W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: narzędzia robocze, ogranicznik głębokości, pętla na rękę, magazynek Rękojmia i gwarancja. Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta. W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu. Oświadczenie o zgodności. Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji. Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ochrona środowiska, usuwanie odpadów. Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska. OBJ_BUCH-0000000389-001.book Page 59 Monday, August 19, 2019 3:14 PM60
