Produkttype	Bærbar skrutrekker
Merke	Fein
Modell	SCT 540 M
Kategori	Skrutrekker
Strømforsyning	230 V, 50 Hz
Inntatt effekt	Omtrent 500 W
Motortype	Universalmotor
Vekt (EPTA)	Omtrent 1,5 kg
Beskyttelsesklasse	Dobbelt isolasjon (klasse II)
Verktøyholder	Sekskant
Dybdeanlegg	Integrert (justerbar)
Momentinnstilling	Ja (avhengig av versjon)
Rotasjonsretning	Reversibel (bryter)
Hovedfunksjoner	Skruing og avskruing av skruer
Anbefalt bruk	Tørr bygging, beskyttet mot vær
Rutinemessig vedlikehold	Rengjør ventilasjonsåpningene med tørr trykkluft
Sikkerhet	Dobbelt isolasjon, anbefalt øyebeskyttelse
Reservedeler	Tilgjengelig på www.fein.com
Brukervennlig reparerbarhet	Arbeidsverktøy, dybdeanlegg, håndleddsstropp, magasin
Standarder	EN 62841, CE-samsvar
Garanti	I henhold til lovpålagte forskrifter og produsenterklæring
Resirkulering	Miljøvennlig gjenvinningsanlegg

Ofte stilte spørsmål - SCT 540 M Fein

Hvordan justere tiltrekkingsmomentet?

Momentinnstillingen gjøres med et hjul (avhengig av versjon). Drei i + retning for å øke momentet, i - retning for å redusere det. Momentet avhenger også av trykkraften på skruen.

Hvordan endre rotasjonsretning?

Bruk rotasjonsretningsbryteren som sitter nær avtrekkeren. Aktiver den bare når motoren har stoppet helt.

Hvilken type skruer bør brukes med dette verktøyet?

Bruk skruer som passer til sekskantverktøyholderen. Skrudiameteren er ikke spesifisert, men det anbefales å bruke skruer for tørr bygging.

Hvordan rengjøre verktøyet?

Rengjør ventilasjonsåpningene regelmessig med ikke-metalliske verktøy og tørr trykkluft. Unngå løsemidler.

Hva gjør jeg hvis strømkabelen er skadet?

Kabelen må erstattes med en spesiell forberedt kabel som fås fra FEINs kundeservice. Ikke bruk verktøyet med skadet kabel.

Hvilke sikkerhetstiltak er essensielle?

Bruk øyebeskyttelse, hold verktøyet i de isolerte gripeflatene, og bruk en jordfeilbryter på 30 mA. Les sikkerhetsinstruksjonene nøye.

Kan verktøyet brukes med et aggregat?

Ja, forutsatt at aggregatet har tilstrekkelig effekt og er i samsvar med standard ISO 8528, klasse G2. Kontroller harmonisk forvrengning.

Hvordan bytte dybdeanlegget?

Dybdeanlegget er en del som kan skiftes av brukeren. Se bruksanvisningen for demonterings- og monteringsprosedyre.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelig på nettstedet www.fein.com. Du kan også kontakte FEINs kundeservice.

Hvordan resirkulere apparatet ved slutten av levetiden?

Ikke kast verktøyet sammen med husholdningsavfall. Lever det til et miljøvennlig gjenvinningsanlegg i henhold til lokale forskrifter.

BRUKSANVISNING SCT 540 M Fein

Hånd-arm-vibrationer

Fabriksindstillingen svarer til området for små og middelstore skruer.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

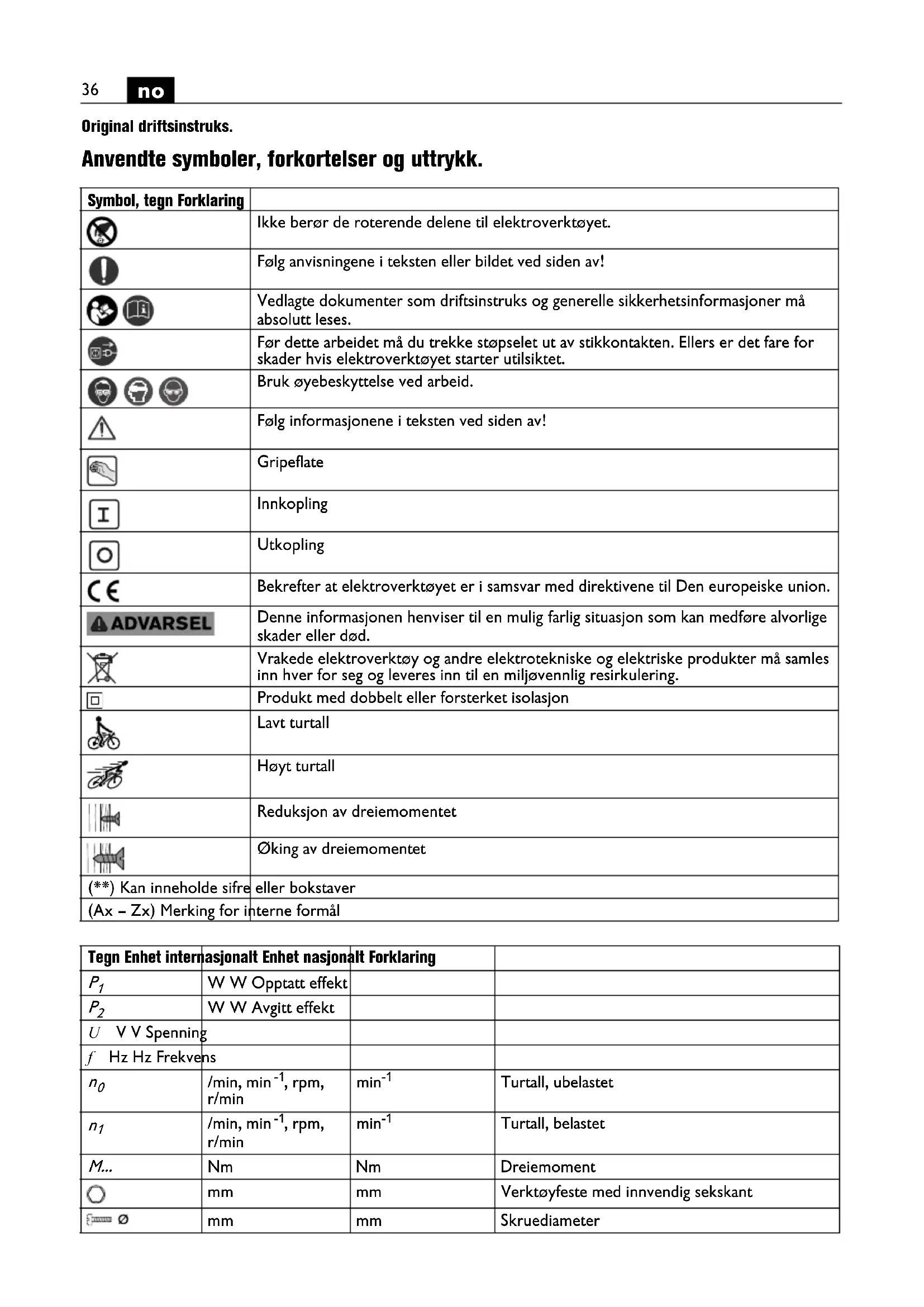

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Ikke berør de roterende delene til elektroverktøyet.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
[B4TT]	Bruk øyebeskyttelse ved arbeid.
	Følg informasjonene i teksten ved siden av!
	Gripeflate
[DIYHT]	Innkopling
	Utkopling
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
ADVARSEL	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
	Produkt med dobbelt eller forsterket isolasjon
	Lavt turtall
[C6BG]	Høyt turtall
	Reduksjon av dreiemomentet
	∅king av dreiemomentet
(**) Kan inneholde sifre	eller bokstaver
(Ax - Zx) Merking for interne formål

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
P_1	W W Opptatt effekt
P_2	W W Avgitt effekt
U V V Spenning
f Hz Hz Frekvens
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, ubelastet
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, belastet
M...	Nm	Nm	Dreiemoment
○	mm	mm	Verktøyfeste med innvendig sekskant
∅	mmkg kg Vekt tilsvarende	mmEPTA-Procedure 01	Skruediameter
L_pA	dB dB Lydtrykknivå
L_wA	dB dB Lydeffektnivå
L_pCpeak	dB dB Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s ^2	m/s ^2	Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemisjonsverdi (skruer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisningene. Unnlatelse av å

overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte

“Generelle sikkerhetsinformasjonene” (dokumentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Elektroverktøyets formål:

Håndholdt skrutrekker til inn- og utskruing av skruer, spesielt til bruk innen bygg og anlegg med selvborende skruer, innsatsverktøy og tilbehør som er godkjent av FEIN og til bruk i værbeskyttede omgivelser.

Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker.

Vær derved oppmerksom på driftsinstruksen og de nasjonale bestemmelsene for installasjon og drift av vekselstrømgeneratoren.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger eller maskinens egne strømledning.

Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.

Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.

Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.

Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motorviften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Bruksinformasjon.

Bruk høyre-/venstre-bryteren kun när motoren står stille.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Det skal skrues med montert dybdeanslag.

SCT5-40M (**)/SCT5-40UM (**): Skrumagasinet må kun brukes i stillingen «dreieretning mot høyre».

Innstilling av dreiemomentet (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (Se side 5)

Fabrikkinnstillingen tilsvarer området for mindre til middels store skruer.

Tiltrekkingsmomentet er også avhengig av kraften elektroverktøyet trykkes mot skruen med.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg ledende metallstøv støv inne i elektroverktøyet.

Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Blås ofte gjennom den innvendige delen av elverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft og tilslutt en jordfeilbryter.

Hvis strømledningen til elektroverktøyet er skadet må den skiftes ut med original ledning som fås kjøpt hos FEIN-forhandlere.

Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com.

Følgende deler kan du skifte ut selv etter behov: innsatsverktøy, dybdeanslag, håndløkke, magasin

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Bruksanvisning i original.
