SCT 540 M - Skruvdragare Fein - Gratis bruksanvisning och manual

Produkttyp	Handhållen skruvdragare
Varumärke	Fein
Modell	SCT 540 M
Kategori	Skruvdragare
Spänning	230 V, 50 Hz
Upptagen effekt	Cirka 500 W
Motortyp	Universalmotor
Vikt (EPTA)	Cirka 1,5 kg
Skyddsklass	Dubbelisolering (klass II)
Verktygshållare	Sexkantshylsa
Djupanslag	Inbyggd (justerbar)
Momentinställning	Ja (beroende på version)
Rotationsriktning	Vändbar (omkopplare)
Huvudfunktioner	Skruvdragning och lossdragning av skruvar
Rekommenderad användning	Torrbyggnation, skyddat mot väder
Rutinunderhåll	Rengör ventilationsöppningarna med torr tryckluft
Säkerhet	Dubbelisolering, rekommenderad ögonskydd
Reservdelar	Tillgängliga på www.fein.com
Reparerbart av användaren	Arbetsverktyg, djupanslag, handledsrem, magasin
Standarder	EN 62841, CE-överensstämmelse
Garanti	Enligt lagstadgade krav och tillverkarens deklaration
Återvinning	Miljövänlig återvinningscentral

Vanliga frågor - SCT 540 M Fein

Hur ställer man in åtdragningsmomentet?

Momentinställningen görs via en ratt (beroende på version). Vrid i + riktning för att öka momentet, i - riktning för att minska. Momentet beror också på tryckkraften mot skruven.

Hur ändrar man rotationsriktningen?

Använd omkopplaren för rotationsriktning som sitter nära avtryckaren. Aktivera den endast när motorn står helt stilla.

Vilken typ av skruvar ska användas med detta verktyg?

Använd skruvar som passar verktygshållaren sexkantshylsa. Skruvdiametern är inte specificerad, men det rekommenderas att använda skruvar för torrbyggnation.

Hur rengör man verktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg och torr tryckluft. Undvik lösningsmedel.

Vad gör man om nätsladden är skadad?

Sladden måste bytas ut mot en specialförberedd sladd som finns hos FEIN:s kundservice. Använd inte verktyget med en skadad sladd.

Vilka säkerhetsåtgärder är viktiga?

Använd ögonskydd, håll verktyget i de isolerade greppytorna och använd en jordfelsbrytare 30 mA. Läs säkerhetsinstruktionerna noggrant.

Kan verktyget användas med ett elaggregat?

Ja, förutsatt att elaggregatet har tillräcklig effekt och uppfyller standard ISO 8528, klass G2. Kontrollera den harmoniska distorsionsfaktorn.

Hur byter man ut djupanslaget?

Djupanslaget är en del som kan bytas av användaren. Se instruktionsboken för demontering och montering.

Var hittar man reservdelar?

Reservdelar finns på webbplatsen www.fein.com. Du kan också kontakta FEIN:s kundservice.

Hur återvinner man produkten vid livslut?

Kasta inte verktyget i hushållsavfallet. Lämna det till en återvinningscentral som följer miljödirektiv enligt lokala föreskrifter.

BRUKSANVISNING SCT 540 M Fein

Tryk kun på retningsomskifteren, när motoren står stille.

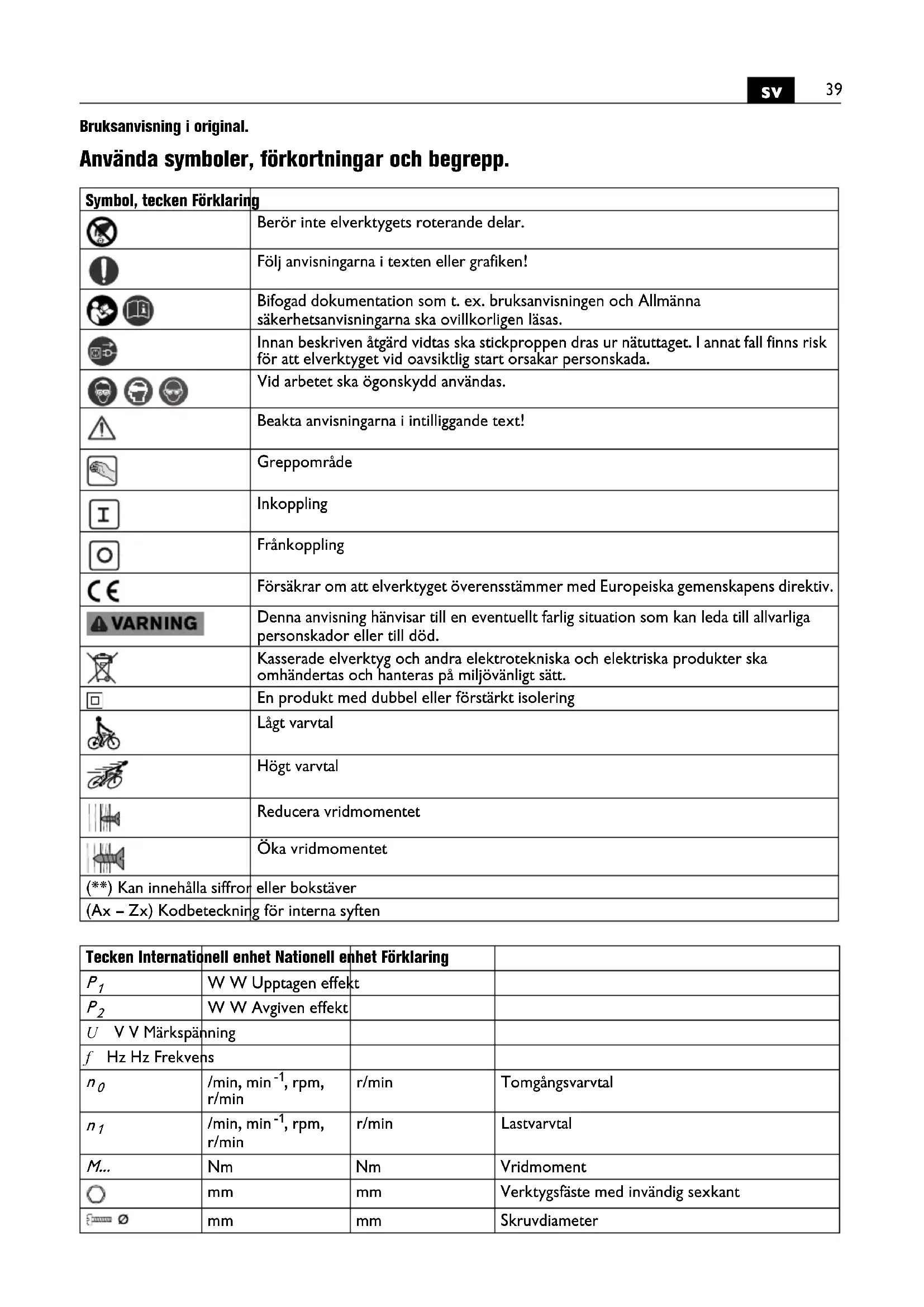

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten eller grafiken!
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Innan beskriven åtgård vidtas ska stickpropen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
	Vid arbetet ska ögonskydd användas.
	Beakta anvisningarna i intilliggande text!
	Greppområde
	Inkoppling
	Frånkoppling
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
WARNING	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	En produkt med dubbel eller förstärkt isolering
	Lågt varvtal
	Högt varvtal
	Reducera vridmomentet
	Öka vridmomentet
(**) Kan innehålla siffror	eller bokstäver
(Ax - Zx) Kodbeteckning	för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
U V V Märkspänning
f Hz Hz Frekvens
n_0	/min, min ^-1 , rpm,r/min	r/min	Tomgångsvarvtal
n_1	/min, min ^-1 , rpm,r/min	r/min	Lastvarvtal
M...	Nm	Nm	Vridmoment
○	mm	mm	Verktygsfäste med invändig sexkant
∅	mm	mm	Skruvdiameter
	kg kg Vikt enligt EPTA-Procedure 01
L_pA	dB dB Ljudtrycksnivå
L_wA	dB dB Ljudeffektnivå
L_pCpeak	dB dB Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
a_h	m/s2	m/s2	Vibrationsemissionsvärde (skruvdragning)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen skruvdragare för i- och urdragning av skruvar med av FEIN godkända insatsverktyg och tillbehör i väderskyddad omgivningen, speciellt lämplig för inredningsarbeten med snabbyggskruvar.

Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.

Beakta därvid bruksanvisningen och de nationella föreskrifterna för installation och drift av växelströmsgeneratorn.

Speciella säkerhetsanvisningar.

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar eller egen nätsladd. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.

Se upp för dolt liggande elledningar, gas- och vattenrör.

Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceralstrande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Påverka riktningsomkopplaren endast på frånkopplad motor.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Skruvdragning ska ske med monterat djupanslag.

SCT5-40M (**)/SCT5-40UM (**): Skruvmagasinet får endast drivas i läget "Rotationsriktning höger".

Inställning av vridmoment (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (se sidan 5)

Vid fabriken har skruvdragaren ställts in i läge för mindre och medelstora skruvar.

Åtdragningsmomentet är även beroende av den kraft med vilken elverktyget trycks mot skruven.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan försämras. Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI).

När elverktygets nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kund-servicen tillhandahåller.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: insatsverktyg, djupanslag, handlovsrem, magasin

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
