Tuotetyyppi	Käsikäyttöinen ruuvinväännin
Merkki	Fein
Malli	SCT 540 M
Luokka	Ruuvinväännin
Virtalähde	230 V, 50 Hz
Ottoteho	Noin 500 W
Moottorityyppi	Universaalimoottori
Paino (EPTA)	Noin 1,5 kg
Suojausluokka	Kaksoiseristys (luokka II)
Työkalupidin	Kuusiokolo
Syvyysrajoitin	Integroitu (säädettävä)
Momentin säätö	Kyllä (version mukaan)
Pyörimissuunta	Käännettävä (kytkin)
Päätoiminnot	Ruuvien kiinnitys ja irrotus
Suositeltu käyttö	Kuivarakentaminen, säältä suojassa
Tavallinen huolto	Puhdista ilmanottoaukot kuivalla paineilmalla
Turvallisuus	Kaksoiseristys, silmäsuojain suositeltava
Varaosat	Saatavilla osoitteesta www.fein.com
Käyttäjän korjattavuus	Työkalut, syvyysrajoitin, rannehihna, varastolaatikko
Standardit	EN 62841, CE-vaatimustenmukaisuus
Takuu	Lainsäädännön ja valmistajan ilmoituksen mukaisesti
Kierrätys	Ympäristöystävällinen kierrätyskeskus

Usein kysytyt kysymykset - SCT 540 M Fein

Kuinka säätää kiristysmomentti?

Momentin säätö tapahtuu säätöpyörällä (version mukaan). Käännä +-suuntaan lisätäksesi momenttia, - suuntaan vähentääksesi. Momentti riippuu myös ruuviin kohdistuvasta paineesta.

Kuinka vaihtaa pyörimissuunta?

Käytä liipaisimen lähellä olevaa pyörimissuunnan kytkintä. Käytä sitä vain moottorin ollessa täysin pysähtynyt.

Minkä tyyppisiä ruuveja tämän työkalun kanssa käytetään?

Käytä kuusiokolo-pitimeen sopivia ruuveja. Ruuvien halkaisijaa ei ole määritelty, mutta suositellaan käytettäväksi kuivarakennusruuveja.

Kuinka puhdistaa työkalu?

Puhdista säännöllisesti ilmanottoaukot ei-metallisilla työkaluilla ja kuivalla paineilmalla. Vältä liuottimia.

Mitä tehdä, jos virtajohto on vaurioitunut?

Johdin on vaihdettava FEIN-huollon valmistamaan erikoisjohtimeen. Älä käytä työkalua vaurioituneella johdolla.

Mitkä turvallisuustoimenpiteet ovat välttämättömiä?

Käytä silmäsuojainta, pidä työkalua eristetyistä tartuntapinnoista ja käytä 30 mA vikavirtasuojaa. Lue turvallisuusohjeet huolellisesti.

Voiko työkalua käyttää generaattorilla?

Kyllä, edellyttäen, että generaattori on riittävän tehokas ja täyttää ISO 8528, luokka G2 -standardin. Tarkista harmoninen vääristymäkerroin.

Kuinka vaihtaa syvyysrajoitin?

Syvyysrajoitin on käyttäjän vaihdettavissa oleva osa. Katso purku- ja asennusohjeet käyttöohjeesta.

Mistä löytää varaosia?

Varaosat ovat saatavilla verkkosivustolta www.fein.com. Voit myös ottaa yhteyttä FEIN-huoltoon.

Kuinka kierrättää laite käyttöiän lopussa?

Älä hävitä työkalua kotitalousjätteen mukana. Toimita se ympäristöohjeita noudattavaan kierrätyskeskukseen paikallisten määräysten mukaisesti.

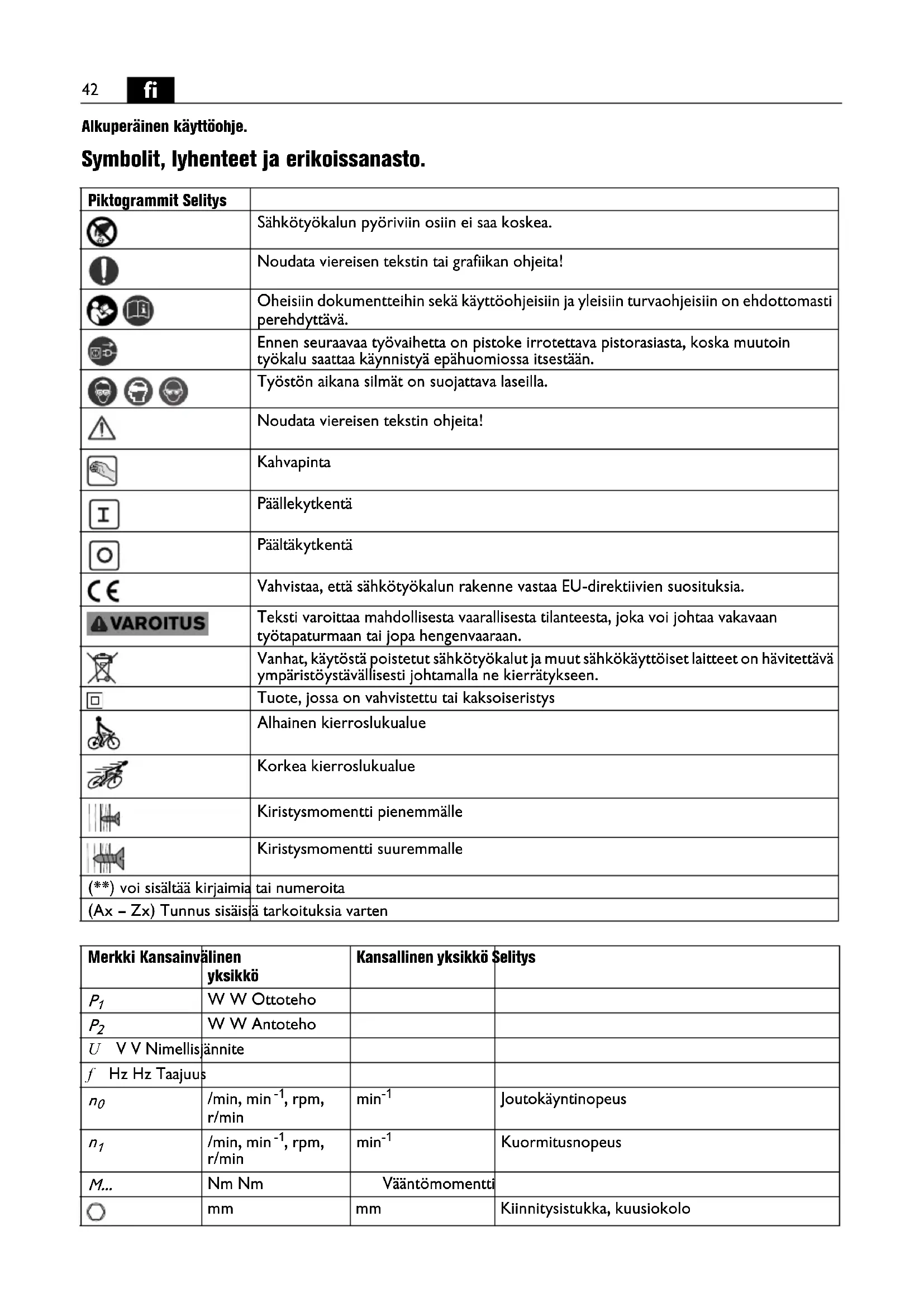

KÄYTTÖOHJE SCT 540 M Fein

Alkuperäinen käyttöohje.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
	Työstön aikana silmät on suojattava laseilla.
	Noudata viereisen tekstin ohjeita!
	Kahvapinta
	Päällekytkentä
	Päältäkytkentä
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Tuote, jossa on vahvistettu tai kaksoiseristys
	Alhainen kierroslukualue
	Korkea kierroslukualue
	Kiristysmomentti pienemmälle
	Kiristysmomentti suuremmalle
(**) voi sisältää kirjaimia	tai numeroita
(Ax - Zx) Tunnus sisäisä tarkoituksia varten

(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisä tarkoituksia varten

Merkki Kansainvälinenyksikkö		Kansallinen yksikkö Selitys
P_1	W W Ottoteho
P_2	W W Antoteho
U V V Nimellisjännite
f Hz Hz Taajuus
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Joutokäyntinopeus
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Kuormitusnopeus
M...	Nm Nm	Vääntömomentti
○	mm	mm	Kiinnitysistukka, kuusiokolo
	mm mm Ruuvin halkaisija
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB dB Äänen painetaso
L_wA	dB dB Äänitaso
L_pCpeak	dB dB Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s2	m/s2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h	m/s2	m/s2	Värähtelytasoarvo (ruuvit)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen ruuvinväännin ruuvaukseen ja ruuvien irrotukseen säältä suojatuissa tiloissa, erityisesti kuiviin tiloihin ja sisärakennukseen pikaruuveilla. Ruuvinvääntimessä saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista. Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.

Erityiset varotoimenpiteet.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa ruuvi saattaa osua raken-teissa piilossa oleviin sähköjohtoihin tai itse laitteen verkkojohtoon. Jos ruuvi osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipa-lon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarrakiiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Ärvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Kierreliitoksia tehtäessä on aina käytettävä syvyysrajoitinta.

SCT5-40M (**)/SCT5-40UM (**): Ruuvausmakasiinia saa käyttää vain silloin, kun on valittu "pyörimissuunta oikealle".

Kiristysmomentin säätö (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (ks. sivu 5)

Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin.

Kirstysmomenttiin vaikuttaa myös voima, jolla työkalua painetaan ruuvia vasten.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-

lun suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitännässä voi käyttää vika-virtasuojakytkintä (Fl).

Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa vaihtaa ainoastaan uuteen laitekohtaiseen liitäntäjoh-toon, jonka voi tilata FEIN-palvelusta.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

koneen työkalu, syvyysrajoitin, käsilenkki, makasiini

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
