| Ürün tipi | Taşınabilir vidalama makinası |
| Marka | Fein |
| Model | SCT 540 M |
| Kategori | Vidalama makinası |
| Besleme | 230 V, 50 Hz |
| Çekilen güç | Yaklaşık 500 W |
| Motor tipi | Üniversal motor |
| Ağırlık (EPTA) | Yaklaşık 1,5 kg |
| Koruma sınıfı | Çift yalıtım (sınıf II) |
| Uç tutucu | Altıgen soket |
| Derinlik durağı | Entegre (ayarlanabilir) |
| Tork ayarı | Evet (versiyona göre) |
| Dönüş yönü | Tersinir (anahtar) |
| Ana fonksiyonlar | Vida sıkma ve sökme |
| Önerilen kullanım | Kuru inşaat, hava koşullarından korunaklı |
| Bakım | Havalandırma deliklerini kuru basınçlı hava ile temizleyin |
| Güvenlik | Çift yalıtım, koruyucu gözlük önerilir |
| Yedek parçalar | www.fein.com adresinde mevcuttur |
| Kullanıcı tarafından onarılabilirlik | Çalışma aletleri, derinlik durağı, bileklik, şarjör |
| Standartlar | EN 62841, CE uygunluğu |
| Garanti | Yasal düzenlemelere ve üretici beyanına uygun olarak |
| Geri dönüşüm | Çevreye duyarlı geri dönüşüm merkezi |
Sık sorulan sorular - SCT 540 M Fein
Kullanıcıların soruları hakkında SCT 540 M Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Vidalama PDF formatında ücretsiz! Kılavuzunuzu bulun SCT 540 M - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. SCT 540 M markasının Fein.

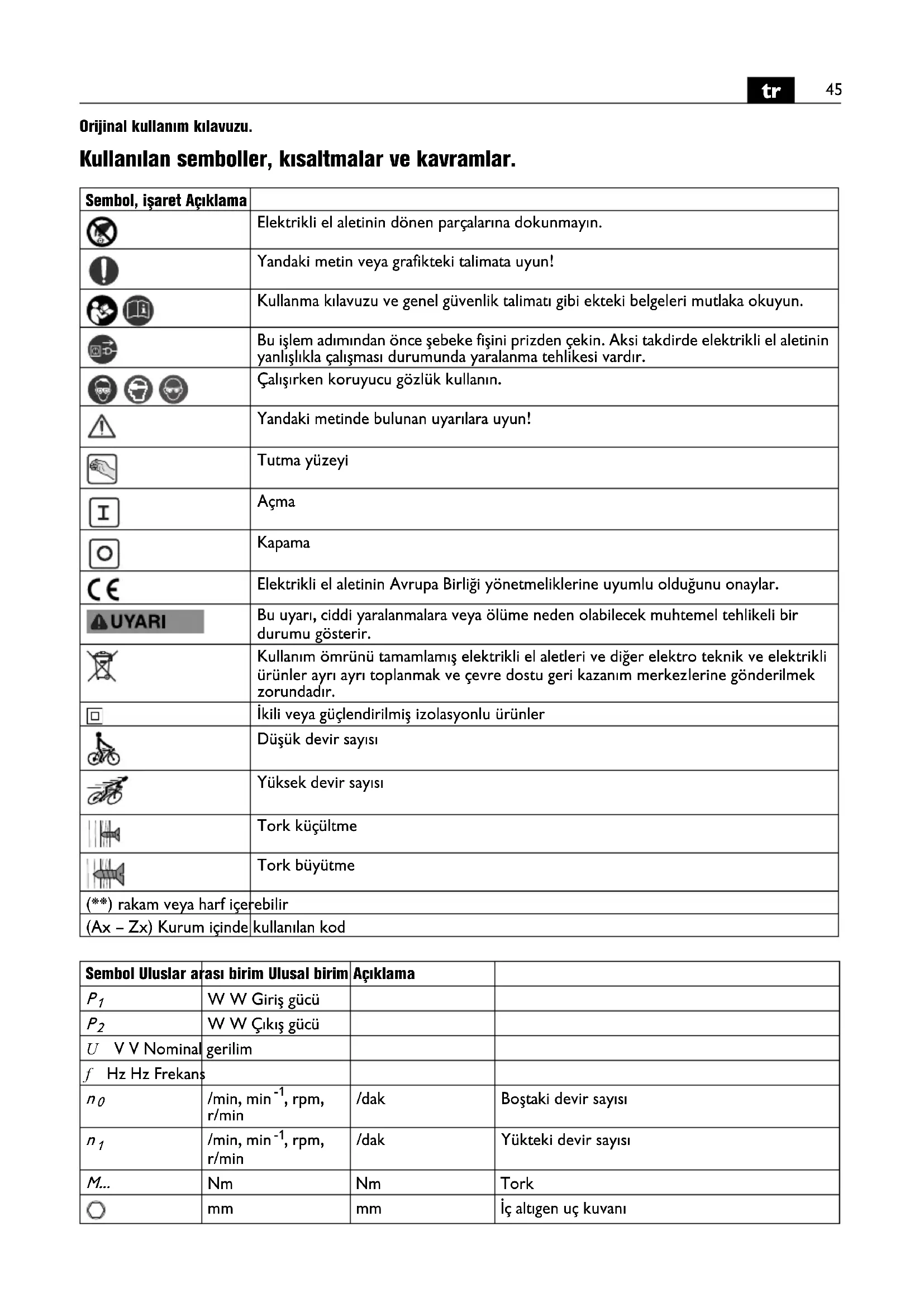

KULLANIM KILAVUZU SCT 540 M Fein
Orijinal kullanım kılavuzu.
Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, işaret Açıklama | |
 | Elektrikli el aletinin dönen parçalarına dokunmayın. |
 | Yandaki metin veya grafikteki talimata uyun! |
 | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. |
 | Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır. |
 | Çalışırken koruyucu gözlük kullanın. |
 | Yandaki metinde bulunan uyarılara uyun! |
 | Tutma yüzeyi |
 | Açma |
 | Kapama |
 | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. |
 | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. |
 | Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. |
 | İkili veya güçlendirilmiş izolasyonlu ürünler |
 | Düşük devir sayısı |
 | Yüksek devir sayısı |
 | Tork küçültme |
 | Tork büyütme |
| (**) rakam veya harf içerebilir | |
| (Ax - Zx) Kurum içinde | kullanılan kod |
| Sembol Uluslar arası birim Ulusal birim | Açıklama | ||
| P_1 | W W Giriş gücü | ||
| P_2 | W W Çıkış gücü | ||
| U V V Nominal | gerilim | ||
| f Hz Hz Frekans | |||
| n_0 | /min, min ^-1 , rpm,r/min | /dak | Boştaki devir sayısı |
| n_1 | /min, min ^-1 , rpm,r/min | /dak | Yükteki devir sayısı |
| M... | Nm | Nm | Tork |
| ○ | mm | mm | İç altıgen uç kuvanı |
| Sembol Uluslar arası birim Ulusal birim | Açıklama | |
| E_mm | mm mm Vida çapı | |
| kg kg Ağırlığı EPTA-Procedure 01’e uygun | ||
| L_pA | dB dB Ses basıncı seviyesi | |
| L_wA | dB dB Gürültü emisyonu seviyesi | |
| L_pCpeak | dB dB En yüksek ses basıncı seviyesi | |
| K... | Tolerans | |
| a | m/s ^2 | m/s ^2 Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı) |
| a_h | m/s ^2 | m/s ^2 Titreşim emisyon değeri (vidalama) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2 Temel ve türetilen değerler uluslararası birimler sistemi SI’den alınmıştır. |
Güvenliğiniz için.
⚠️ UYARI
Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ını (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam
olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin.
İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından müsaade edilen uçlarla, özellikle hızlı yapı vidalarının kullanıldığı kuru yapılarda kullanım için öngörülen, elle yönlendirilen vida takma ve sökme makinesi.
Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akım jeneratörlerinde kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon oranı % 10'u aşacak olursa bu norma uygunluk sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün özellikleri hakkında bilgi alın.
Aletin kullanım kılavuzuna, montaja ilişkin ulusal mevzuata ve alternatif akım jeneratörünün işletme talimatına uyun.
Özel güvenlik talimatı.
Vidanın görünleyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna temas etme olasılığının bulunduğu işleri yaparken aleti izolasyonlu tutamak yüzeylerinden tutun. Vidanın elektrik gerilimi ileten bir kabloya temas etmesi aletin metal parçalarının elektrik gerilimine maruz kalmasına ve elektrik çarpmasına neden olabilir.
Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağını alanı örneğin bir metal tarama cihazı ile kontrol edin.
İş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.
Magnezyum içeren malzemeleri işlemeyin. Yangın çıkma tehlikesi vardır.
CFK (Karbon fiber takviyeli plastik) ve asbest içeren malzemeleri işlemeyin. Bu malzemeler kanserojen kabul edilmektedir.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.
Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin.
Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük hatalı akım değerine sahip bir hatalı akım koruma şalteri (RCD) üzerinden çalıştırın.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Çalışırken dikkat edilmesi gereken hususlar.
Dönme yönü değiştirme şalterini sadece motor dururken kullanın.
SCT5-40X ( ^ )/SCT5-40M ( ^ )/SCT6-25 ( ^** ): Vidalama işleri derinlik mesnedi takılı durumda yapılmalıdır.
SCT5-40M ( ^ )/SCT5-40UM ( ^ ): Vida magazini sadece "dönme yönü sağ" konumunda kullanılabilir.
Tork ayarı (SCT5-40UX [\*\*]/
SCT5-40UM (\*\*) (Bakınız: Sayfa 5)
Aletin fabrikasyon ayarı küçük ve orta büyüklükte vidalara göredir.
Sıkma torku aynı zamanda elektrikli el aletinin vidaya doğru bastırılma kuvvetine de bağlıdır.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Elektrikli el aletinin
koruyucu izolasyonu bundan olumsuz yönde etkilenebilir. Elektrikli el aletinin iç kısmını sık sık basınçlı hava ile temizleyin veya bir hatalı akım koruma şalteri (FI) kullanın.
Elektrikli el aletinin bağlantı kablosu hasar görecek olursa, FEIN müşteri servisinden temin edilebilecek özel olarak hazırlanmış bir bağlantı kablosu ile değiştirilebilir.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Bu elektrikli el aletinin güncel yedek parça listesini Internete www.fein.com. sayfasında bulabilirsiniz.
Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: uçlar, derinlik mesnedi, bileklik, magazin
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar.
Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
