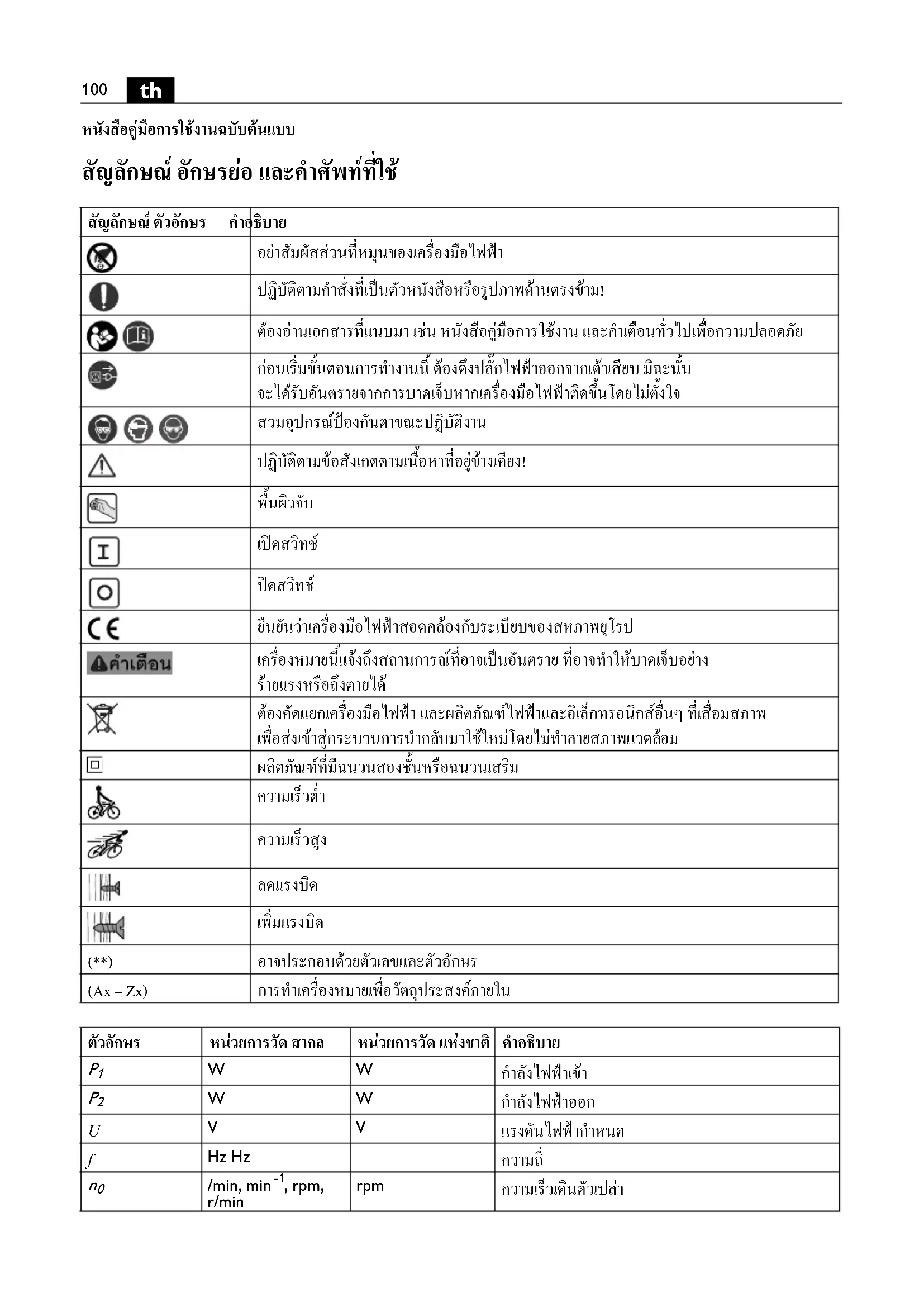

หนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อความปลอดภัย กอนเริ่มขั้นตอนการทํางานนี้ ตองดึงปลั๊กไฟฟาออกจากเตาเสียบ มิฉะนั้น จะไดรับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง!

ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดล

ผลิตภัณฑที่มีฉนวนสองชั้นหรือฉนวนเสริม ความเร็วต่ํา ความเร็วสูง

เพิ่มแรงบิด (**) อาจประกอบดวยตัวเลขและตัวอักษร (Ax – Zx) การทําเครื่องหมายเพื่อวัตถุประสงคภายใน ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วเดินตัวเปลา OBJ_BUCH-0000000389-001.book Page 100 Monday, August 19, 2019 3:14 PM101

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา สวาน/ไขควงใชมือนําทาง สําหรับขันสกรูเขาและคลาย สกรูออก สําหรับสกรูไดรวอลลโดยเฉพาะ ใหทํางานใน บริเวณปลอดภัยจากสภาพอากาศ โดยใชเครื่องมือและ อุปกรณประกอบที่ FEIN แนะนํา เครื่องมือไฟฟานี้ยังเหมาะสําหรับใชกับเครื่องกําเนิดไฟฟา กระแสสลับที่มีกระแสไฟฟาออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกําเนิดไฟฟา มีสิ่งที่เรียกกันวาปจจัยความผิดเพี้ยนมากกวา 10 % เครื่อง กําเนิดไฟฟาก็จะไมตรงตามมาตรฐานนี้เปนอยางยิ่ง หากมี ขอสงสัย กรุณาอานเกี่ยวกับเครื่องกําเนิดไฟฟาที่ทานใช ปฏิบัติตามคําแนะนําการใชงานและกฎระเบียบแหงชาติสําหรั บการติดตั้งและการทํางานของเครื่องกําเนิดไฟฟากระแสสลับ คําเตือนพิเศษเพื่อความปลอดภัย จับเครื่องมือไฟฟาตรงพื้นผิวที่หุมฉนวนเมื่อทํางานใน บริเวณที่สกรูอาจสัมผัสกับสายไฟฟาที่ซอนอยู หรือสาย ไฟฟาของตัวเครื่องเอง สกรูที่สัมผัสกับลวดไฟฟาที่ มี "กระแสไฟฟาไหลผาน" จะทําใหสวนที่เปนโลหะ ของเครื่องมือไฟฟาเกิดมี "กระแสไฟฟาไหลผาน" และ อาจทําใหผูใชเครื่องถูกไฟฟาดูดได ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ บริเวณทํางานดวยเครื่องตรวจหาโลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะม ั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟาใหมั่นคง อาจเกิดแรงบิดตานสูงใน

, rpm, r/min rpm ความเร็ว ภาระเต็มที่ M... Nm Nm

mm mm อุปกรณจับยึดเครื่องมือหัวจมหกเหลี่ยม mm mm เสนผาศูนยกลางสกรู kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง)

คาความสั่นสะเทือน (การขันสกรู) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย OBJ_BUCH-0000000389-001.book Page 101 Monday, August 19, 2019 3:14 PM102

อยาทํางานกับวัสดุที่ประกอบดวยแมกนีเซียม อันตรายจากไฟไหม อยาทํางานกับพอลิเมอรเสริมแรงดวยคารบอนไฟเบอร CFP (carbon-fiber-reinforced polymer) และวัสดุที่มี แอสเบสทอส วัสดุเหลานี้ถือเปนสารกอมะเร็ง อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได กอนเริ่มตนทํางาน ใหตรวจสอบสายไฟฟาและปลั๊กไฟฟาเพื่อ หาจุดชํารุด ขอแนะนํา: ใชเครื่องมือไฟฟาทํางานผานอุปกรณปองกัน

(RCD) ที่มีขนาดกระแสไฟฟากําหนด 30 mA หรือ

การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบํารุงรักษาไมดีพอ ระดับการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

คําแนะนําในการปฏิบัติงาน ปรับสวิทชเลือกการหมุนเมื่อเครื่องหยุดนิ่งอยูกับที่แลวเทานั้น SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): ขันสกรูโดยตองมีกานวัดความลึกประกอบติด

SCT5-40M (**)/SCT5-40UM (**): สามารถทํางานกับตลับ

เรียงสกรูเฉพาะในตําแหนง "ทิศทางหมุนตามเข็ม นาฬิกา" เทานั้น

การตั้งแรงบิด (SCT5-40UX (**)/

SCT5-40UM (**)) (ดูหนา 5) โรงงานผลิตตั้งแรงบิดไวสําหรับใชกับสกรูขนาดเล็กจนถึง

คาแรงบิดขึ้นอยูกับกําลังที่ใชกดเครื่องมือไฟฟาลงบนสกรูดวย การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุน นําไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ซึ งจะ สงผลเสียตอฉนวนปองกันทั้งหมดของเครื่องมือไฟฟาได ให ใชอากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาด ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ และ ตออุปกรณปองกันไฟดูด (RCD) เขาบนสายไฟฟา หากสายไฟฟาของเครื่องมือไฟฟานี้ชํารุด ตองเปลี่ยนใหมโดย ใชสายไฟฟาที่จัดเตรียมไวเปนพิเศษจากศูนยบริการลูกคา FEIN อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอินเทอรเน็ตที่ www.fein.com หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: เครื่องมือ กานวัดความลึก สายหิ้ว แมกกาซีน การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน บริษัท FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี้ เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม OBJ_BUCH-0000000389-001.book Page 103 Monday, August 19, 2019 3:14 PM104
