Producttype	Draagbare schroevendraaier
Merk	Fein
Model	SCT 540 M
Categorie	Schroevendraaier
Voeding	230 V, 50 Hz
Opgenomen vermogen	Ongeveer 500 W
Motortype	Universele motor
Gewicht (EPTA)	Ongeveer 1,5 kg
Beschermingsklasse	Dubbele isolatie (klasse II)
Gereedschapopname	Zeskantbinnenzeskant
Diepte-aanslag	Geïntegreerd (instelbaar)
Koppelinstelling	Ja (afhankelijk van versie)
Draairichting	Omkeerbaar (schakelaar)
Hoofdfuncties	Schroeven in- en uitdraaien
Aanbevolen gebruik	Droge bouw, beschut tegen weersinvloeden
Regelmatig onderhoud	Ventilatiesleuven reinigen met droge perslucht
Veiligheid	Dubbele isolatie, oogbescherming aanbevolen
Reserveonderdelen	Beschikbaar op www.fein.com
Repareerbaarheid door gebruiker	Werkgereedschap, diepte-aanslag, polsband, magazijn
Normen	EN 62841, CE-conformiteit
Garantie	Overeenkomstig wettelijke regelgeving en fabrikantsverklaring
Recycling	Milieuvriendelijk recyclingcentrum

Veelgestelde vragen - SCT 540 M Fein

Hoe stel ik het aanhaalkoppel in?

Het koppel wordt ingesteld via een draaiknop (afhankelijk van versie). Draai in de + richting om het koppel te verhogen, in de - richting om het te verlagen. Het koppel hangt ook af van de druk op de schroef.

Hoe verander ik de draairichting?

Gebruik de draairichtingschakelaar bij de trekker. Bedien deze alleen als de motor volledig stilstaat.

Welk type schroef gebruik ik met dit gereedschap?

Gebruik schroeven die passen in de zeskantbinnenzeskant opname. De diameter van de schroeven is niet gespecificeerd, maar het wordt aanbevolen om schroeven voor droge bouw te gebruiken.

Hoe reinig ik het gereedschap?

Reinig regelmatig de ventilatiesleuven met niet-metalen gereedschap en droge perslucht. Vermijd oplosmiddelen.

Wat te doen als de voedingskabel beschadigd is?

De kabel moet worden vervangen door een speciale voorbereide kabel die verkrijgbaar is bij de FEIN-klantenservice. Gebruik het gereedschap niet met een beschadigde kabel.

Welke veiligheidsmaatregelen zijn essentieel?

Draag oogbescherming, houd het gereedschap vast bij de geïsoleerde greepoppervlakken en gebruik een aardlekschakelaar van 30 mA. Lees de veiligheidsinstructies zorgvuldig.

Kan het gereedschap worden gebruikt met een generator?

Ja, op voorwaarde dat de generator voldoende vermogen heeft en voldoet aan ISO 8528, klasse G2. Controleer de harmonische vervormingsfactor.

Hoe vervang ik de diepte-aanslag?

De diepte-aanslag is een door de gebruiker vervangbaar onderdeel. Raadpleeg de handleiding voor de demontage- en montageprocedure.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn beschikbaar op www.fein.com. U kunt ook contact opnemen met de FEIN-klantenservice.

Hoe recycle ik het apparaat aan het einde van zijn levensduur?

Gooi het gereedschap niet bij het huishoudelijk afval. Lever het in bij een recyclingcentrum dat de milieurichtlijnen volgt, conform de plaatselijke regelgeving.

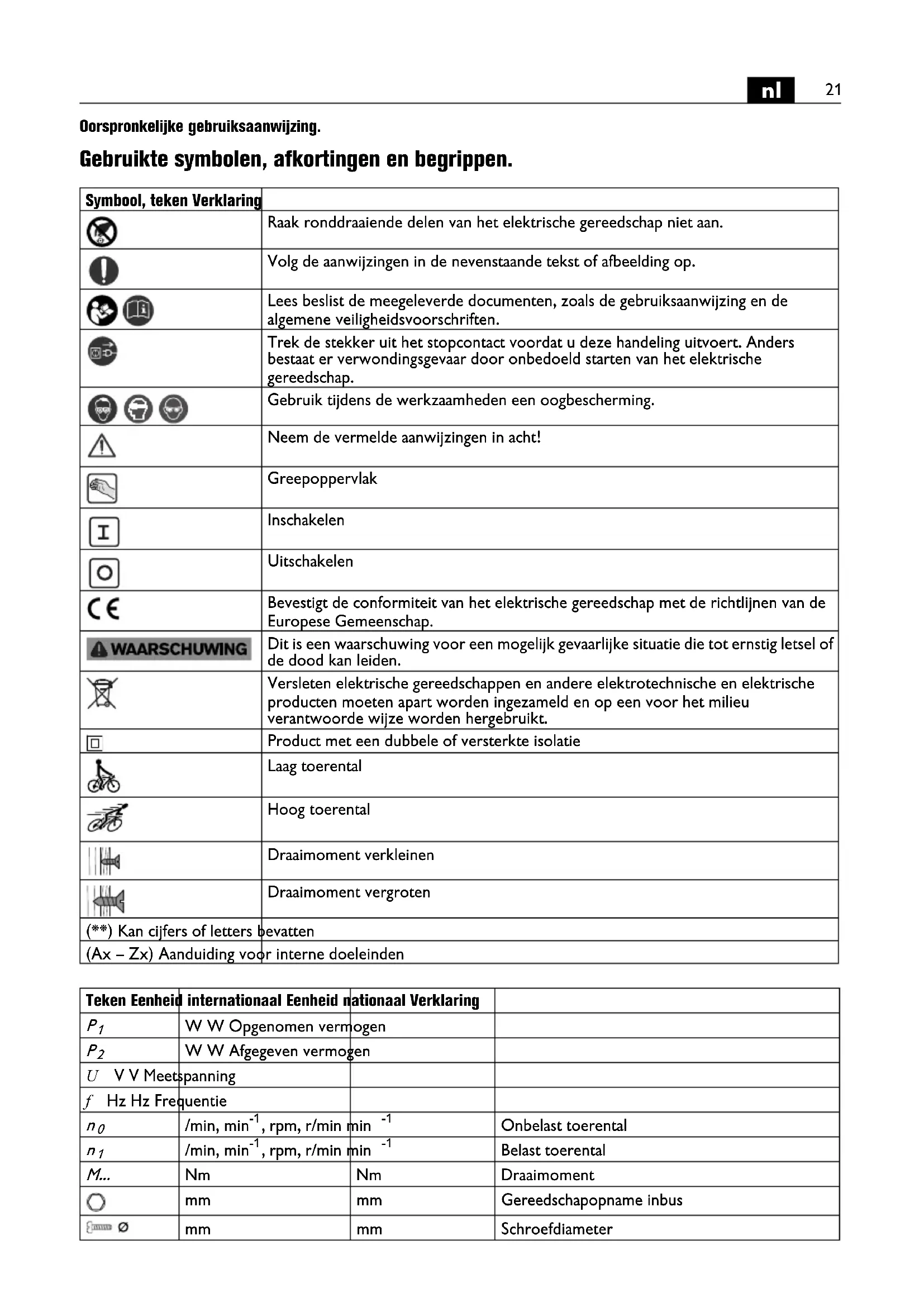

GEBRUIKSAANWIJZING SCT 540 M Fein

Oorspronkelijke gebruiksaanwijzing.

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Raak ronddraaiende delen van het elektrische gereedschap niet aan.
[T66S]	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Neem de vermelde aanwijzingen in acht!
	Greepoppervlak
[G48S]	Inschakelen
[8AB4]	Uitschakelen
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Product met een dubbele of versterkte isolatie
	Laag toerental
	Hoog toerental
	Draaimoment verkleinen
	Draaimoment vergroten
(**) Kan cijfers of letters bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W W Opgenomen vermogen
P_2	W W Afgegeven vermogen
U V V Meetspanning
f Hz Hz Frequentie
n_0	/min, min ^-1 , rpm, r/min min ^-1		Onbelast toerental
n_1	/min, min ^-1 , rpm, r/min min ^-1		Belast toerental
M...	Nm	Nm	Draaimoment
○	mm	mm	Gereedschapopname inbus
∅	mm	mm	Schroefdiameter
	kg kg Gewicht volgens EPTA-Procedure 01
L_pA	dB dB Geluidsdrukniveau
L_wA	dB dB Geluidsvermogenniveau
L_pCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s ^2	m/s ^2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s ^2	m/s ^2	Trillingsemissiewaarde (schroeven)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

handgevoerde schroevendraaier voor het in- en uitdraaien van schroeven, speciaal voor gebruik bij droge bouwwerkzaamheden met snelbouwschroeven, met de door FEIN goedgekeurde inzetgereedschappen in een tegen weersinvloeden beschermde omgeving.

Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.

Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht.

Bijzondere veiligheidsvoorschriften.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact van de schroef met een spanningvoerende leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt

voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): De schroefverbindingen moeten met een gemonteerde diepteaanslag worden uitgevoerd.

SCT5-40M (**)/SCT5-40UM (**): Het schroefmagazijn mag alleen worden gebruikt in de stand „draairichting rechts”.

Draaimoment instellen (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (zie pagina 5)

De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven.

Het aandraaimoment is ook afhankelijk van de kracht waarmee het elektrische gereedschap tegen de schroef wordt geduwd.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel, die verkrijgbaar is bij de FEIN-klantenservice.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, diepteaanslag, draagriem, magazijn

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
