AGC 18 - Broyeur FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle sans fil (broyeur)
Marque	Festool
Modèle	AGC 18
Tension nominale	18 V CC
Vitesse de rotation (à vide)	4500 - 8500 tr/min (6 niveaux réglables)
Diamètre max de l'outil abrasif	125 mm
Épaisseur admissible de l'outil	1,0 - 6,0 mm
Filetage de la broche	M14
Poids (selon EPTA 01:2014)	2,7 kg
Batterie compatible	Festool BP 18 Li (3,1 Ah, 4,0 Ah, 5,2 Ah, 6,2 Ah)
Niveau de pression acoustique LpA	86 dB(A) (K=3 dB)
Niveau de puissance acoustique LwA	97 dB(A) (K=3 dB)
Vibrations (ponçage)	5,0 m/s² (K=2 m/s²)
Vibrations (tronçonnage)	≤2,5 m/s² (K=2 m/s²)
Fonctions principales	Tronçonnage, ponçage léger, brossage métallique, ébavurage (métaux et minéraux, sans liquide)
Fonctions de sécurité	Démarrage progressif, régulateur de vitesse, vitesse constante, protection anti-recul, protection anti-redémarrage, protection contre la surchauffe
Accessoires fournis	Capot de protection, poignée supplémentaire VIBRASTOP, écrou de serrage rapide
Entretien et nettoyage	Nettoyer les ouïes de ventilation avec air comprimé sec et sans huile après chaque usinage
Équipement de protection requis	Protection auditive, oculaire, respiratoire (P2), gants, chaussures robustes
Normes	CE, EN 60745, EN 12413, EN 13236, EN 1083

FOIRE AUX QUESTIONS - AGC 18 FESTOOL

Quelle batterie utiliser avec l'AGC 18 ?

Utilisez exclusivement les batteries Festool de la série BP 18 Li, modèles 3,1 Ah, 4,0 Ah, 5,2 Ah ou 6,2 Ah. Les batteries d'autres fabricants sont interdites.

Comment régler la vitesse de rotation ?

Tournez le régulateur de vitesse [1-4] sur l'un des 6 niveaux (4500 à 8500 tr/min) pour adapter la vitesse au matériau et à l'outil abrasif.

Quels équipements de protection dois-je porter ?

Portez une protection auditive, des lunettes de protection, un masque antipoussière (classe P2), des gants et des chaussures robustes.

Puis-je utiliser des disques diamant ou des lames de scie ?

Non. N'utilisez que des disques abrasifs agglomérés (EN 12413), des disques de tronçonnage diamant (EN 13236) et des brosses métalliques (EN 1083). Les lames de scie, disques à polir ou outils carbure sont interdits.

Comment changer l'outil abrasif ?

Retirez d'abord la batterie. Ouvrez la poignée étrier de l'écrou de serrage rapide, dévissez-le à la main, placez l'outil sur la bride, revissez l'écrou et serrez à la main tout en bloquant la broche. Vérifiez la fixation avant utilisation.

Que signifie le signal sonore au démarrage ?

Un signal sonore indique un état anormal : batterie vide, défectueuse, en surchauffe, outil en surchauffe, outil bloqué ou batterie non reconnue. Consultez le chapitre 10 de la notice pour les actions correctives.

Comment entretenir l'AGC 18 ?

Après chaque usage, nettoyez les ouïes de ventilation et l'interrupteur avec de l'air comprimé sec et sans huile. Retirez toujours la batterie avant toute opération d'entretien.

Puis utiliser la meuleuse sous la pluie ?

Non. N'utilisez jamais l'outil sous la pluie ou dans un environnement humide. L'humidité peut causer un court-circuit et un incendie.

Où trouver des pièces détachées ?

Utilisez uniquement des pièces détachées Festool d'origine. Consultez le site www.festool.fr/services ou contactez un atelier agréé Festool.

Comment stocker l'appareil ?

Retirez l'outil abrasif et la batterie. Placez l'appareil sur les points de dépose [1-11]. Stockez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI AGC 18 FESTOOL

valable en combinaison avec batterie

valable en combinaison avec Bluetooth® batterie

BP 18 Li 5,2 ASI, BP 18 Li 6,2 ASI, BP 18 Li 3,1 Cl, BP 18 Li 4,0 HPC-ASI

1 Symboles....27 2 Consignes de sécurité.....27 3 Utilisation conforme....32 4 Caractéristiques techniques....32 5 Éléments de l'appareil....32 6 Mise en service....33 7 Batterie....33 8 Réglages....33 9 Utilisation de l'outil électroportatif......35 10 Signaux d'avertissement sonores......36 11 Accessoires....36 12 Entretien et maintenance....36 13 Environnement....37 14 Remarques générales....37

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire le mode d'emploi et les consignes de sécurité !

Porter une protection auditive !

Porter des gants de protection !

Porter une protection respiratoire !

Porter des lunettes de protection !

Porter des chaussures robustes !

Ne pas jeter avec les ordures ménagères.

Conseil, information

Instruction

Insérer la batterie

Dégager la batterie

Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

2.1 Consignes générales de sécurité

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver toutes les consignes de sécurité et instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

Respecter la notice d'utilisation du chargeur et de la batterie.

2.2 Consignes de sécurité spécifiques à l'appareil

Consignes de sécurité communes pour le ponçage, l'utilisation de brosses métalliques et le tronçonnage

• Cet outil électroportatif doit être utilisé comme ponceuse, brosse métallique et tronçonneuse. Tenez compte de l'ensemble des consignes de sécurité, instructions, représentations et données fournies avec la machine. Le non-respect des instructions suivantes peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
• Cet outil électroportatif ne convient pas au ponçage avec du papier de verre ni au polissage. Toute utilisation pour laquelle l'outil n'est pas conçu peut provoquer des situations dangereuses et des blessures.
• Utilisez uniquement les accessoires spécialement prévus pour cet outil électroportatif et recommandés par le fabricant. Le simple fait de pouvoir fixer l'accessoire sur votre outil électroportatif ne garantit pas une utilisation sûre.
• La vitesse admissible de l'outil d'usinage doit être au moins égale à la vitesse maximale indiquée sur l'outil électroportatif. Les accessoires dont la vitesse de rotation est supérieure à la valeur admissible risquent de se briser ou d'être projetés.
• Le diamètre extérieur et l'épaisseur de l'outil d'usinage doivent correspondre aux dimensions indiquées pour votre outil.

électroportatif. Si les accessoires ne présentent pas les dimensions appropriées, il est impossible de garantir une protection et un contrôle suffisants.

• Les outils d'usinage à douille filetée doivent être parfaitement adaptés au filetage de la broche porte-meule. Dans le cas des outils d'usinage à installer au moyen d'une bride, le diamètre de l'orifice de l'outil doit être adapté au diamètre de montage de la bride. Les outils d'usinage mal fixés sur l'outil électroportatif ont une vitesse de rotation irrégulière, génèrent de fortes vibrations et peuvent entraîner une perte de contrôle.
• N'utilisez pas d'outils d'usinage endommagés. Avant chaque utilisation, contrôlez l'état des outils d'usinage. Par ex. : les disques abrasifs ne doivent pas être ébréchés ou fissurés, les plateaux de ponçage ne doivent pas être fissurés, usés ou fortement dégradés et les brosses métalliques ne doivent pas présenter de fils arrachés ou rompus. En cas de chute de l'outil électroportatif ou de l'outil d'usinage, vérifie[ifiez] qu'il n'est pas endommagé ou utilisez un outil d'usinage en parfait état. Après avoir contrôlé et mis en place l'outil d'usinage, tenez-vous, ainsi que toute autre personne présente, à distance de la zone de l'outil en rotation et laissez tourner l'appareil au régime maximum pendant 1 minute. Dans la plupart des cas, les outils d'usinage endommagés se cassent avant la fin de cet essai.
• Portez un équipement de protection individuelle. Selon l'utilisation, munissez-vous d'un masque intégral, d'une protection oculaire ou de lunettes de protection. Si nécessaire, portez un masque contre la poussière, une protection auditive, des gants de protection ou un tablier spécial qui vous protègent des particules abrasives et particules de matériau de petite taille. Protégez vos yeux des projections de corps étrangers survenant lors de différentes opérations d'usinage. Le masque respiratoire ou de protection contre la poussière doit filtrer la poussière générée pendant l'utilisation. Si vous êtes exposé longtemps à un niveau sonore élevé, vous pouvez subir une perte auditive.
• Si d'autres personnes sont présentes, veillez à ce qu'elles se tiennent suffisamment loin de votre zone de travail. Toute

Personne qui pénètre dans la zone de travail doit porter un équipement de protection individuelle. Des éclats de pièce ou des fragments d'outil d'usinage peuvent être projetés et provoquer des blessures, y compris en dehors de la zone de travail directe.

• Si l'outil monté pourrait entrer en contact avec des câbles électriques invisibles, tenez l'outil électroportatif uniquement à l'aide des poignées isolées. Le contact avec un câble sous tension peut également mettre des pièces métalliques de l'appareil sous tension et provoquer une décharge électrique.
• Ne posez jamais l'outil électroportatif avant que l'outil d'usinage ne soit complètement immobilisé. L'outil d'usinage en rotation peut entrer en contact avec la surface de dépose, ce qui risque de vous faire perdre le contrôle de l'outil électroportatif.
• Ne faites pas fonctionner l'outil électroportatif pendant que vous le transportez. En cas de contact accidentel, vos vêtements pourraient être happés par l'outil d'usinage en rotation, lequel pourrait s'enfoncer dans votre corps.
• Nettoyez régulièrement les fentes d’aération de votre outil électroportatif. Le ventilateur du moteur attire la poussière dans le carter, et une forte accumulation de poussière métallique peut engendrer des risques électriques.
• N'utilisez pas l'outil électroportatif à proximité de matières inflammables. Des étincelles peuvent mettre le feu à ces matières.
• N'utilisez pas d'outils d'usinage qui nécessitent un liquide pour leur refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut provoquer une décharge électrique.

Recul et consignes de sécurité correspondantes

Le recul est une réaction soudaine provoquée par un outil d'usinage qui se coince ou se bloque en tournant, par ex. un disque abrasif, un plateau de ponçage, une brosse métallique etc. Le coïncement ou le blocage provoque un arrêt brusque de l'outil d'usinage en rotation. Ainsi, un outil électroportatif incontrôlé sera projeté dans le sens inverse de rotation de l'outil d'usinage au point de blocage.

Si un disque abrasif, par exemple, se coince ou se bloque dans la pièce, il est possible que le bord du disque déjà inséré reste accroché. Dans ce cas, le disque abrasif risque de se rompre ou de provoquer un recul. Le disque abrasif se dirige alors vers l'utilisateur ou s'en éloigne, en fonction de son sens de rotation au point de blocage. Dans ce genre de situation, les disques abrasifs peuvent également se rompre.

Un recul est la conséquence d'un mauvais usage ou d'une utilisation incorrecte de l'outil électroportatif. Il peut être évité en prenant des mesures de précaution adéquates, comme décrit ci-après.

- Tenez fermement l'outil électroportatif et placez votre corps et vos bras dans une position qui vous permettra de résister à la force de recul. Si l'outil électroportatif en dispose, utilisez toujours la poignée supplémentaire pour maîtriser au mieux la force de recul ou les couples de réaction pendant l'accélération. Des mesures de précaution adéquates permettent à l'utilisateur de maîtriser la force de recul et les couples de réaction.

- N'approchez jamais vos mains d'outils d'usinage en rotation. En cas de recul, l'outil d'usinage peut se déplacer sur votre main.

- Protégez-vous en restant à l'écart de la zone dans laquelle l'outil électroportatif se déplacera en cas de recul. Le recul entraîne l'outil électroportatif dans le sens opposé au déplacement du disque abrasif au point de blocage.

- Procédez avec une grande prudence dans les coins, au niveau des arêtes vives, etc. Empêchez l'outil d'usinage de rebondir sur la pièce et de se coincer. L'outil d'usinage en rotation a tendance à se coincer dans les coins, sur les arêtes vives ou quand il rebondit, ce qui provoque une perte du contrôle ou un recul.

- N'utilisez pas de lame de scie dentée ou de lame de scie à chaîne. Ces outils d'usinage provoquent souvent un recul ou une perte de contrôle de l'outil électroportatif.

Consignes de sécurité spéciales pour le ponçage et le tronçonnage

- Utilisez exclusivement les outils abrasifs autorisés pour votre outil électroportatif ainsi que le capot de protection conçu pour ces outils abrasifs. Il n'est pas pos

Il n'est pas possible d'assurer une protection suffisante si les outils abrasifs n'ont pas été conçus pour l'outil électroportatif. Ces derniers provoquent donc des dangers.

• Les disques abrasifs courbes doivent être montés de manière à ce que leur surface abrasive ne dépasse pas du bord du capot de protection. Il n'est pas possible d'assurer une protection suffisante si le disque abrasif est monté de manière incorrecte et dépasse du bord du capot de protection.
• Le capot de protection doit être fixé correctement sur l'outil électroportatif. Pour un niveau maximal de sécurité, il doit être réglé de manière à réduire au maximum la partie de l'outil abrasif directement accessible dirigée vers l'utilisateur. Le capot de protection contribue à protéger l'utilisateur contre la projection de fragments, un contact accidentel avec l'outil abrasif ainsi que les étincelles, susceptibles d'enflammer les vêtements.
• Avec les outils abrasifs, limitez-vous toujours aux possibilités d'utilisation recommandées. Exemple : ne poncez jamais avec la face latérale d'un disque de tronçonnage. Les disques de tronçonnage sont conçus pour l'enlèvement de matière avec leur bord. Ces outils abrasifs peuvent se rompre sous l'effet de forces latérales.
• Utilisez toujours des brides de serrage en bon état et présentant une taille et une forme adaptées au disque abrasif de votre choix. Les brides bien adaptées soutiennent le disque abrasif, dont le risque de rupture est alors moindre. Les brides pour disques de tronçonnage peuvent être différentes de celles des autres disques abrasifs.
• N'utilisez pas de disques abrasifs usagés provenant d'outils électroportatifs de plus grande taille. Les disques abrasifs pour les outils électroportatifs de plus grande taille ne sont pas conçus pour les vitesses de rotation plus élevées des petits appareils et risquent de se rompre.

Autres consignes de sécurité spéciales pour le tronçonnage

- Évitez tout blocage du disque de tronçonnage ou une pression d'appui trop élevée. N'effectuez pas de coupe d'une profondeur excessive. Lorsqu'un disque de tronçonnage est en surcharge, il subit des contraintes plus élevées et les risques d'incendie sont augmentés.

naissance latérale ou de blocage augmentent. Par conséquent, les risques de recul ou de rupture de l'outil abrasif augmentent eux aussi.

• Évitez les zones situées devant et derrière le disque de tronçonnage en rotation. Si vous déplacez le disque de tronçonnage devant vous dans la pièce, l'outil électroportatif et le disque en rotation peuvent être projetés directement vers vous en cas de recul.
• Si le disque de tronçonnage se coince ou que vous souhaitez interrompre votre travail, éteignez l'appareil et tenez-le de manière stable jusqu'à ce que le disque soit immobilisé. N'essayez jamais de sortir le disque de tronçonnage de l'entaille tant qu'il est en rotation. Sinon, un recul peut survenir. Déterminez la cause du blocage et prenez les mesures nécessaires pour y remédier.
• Ne remettez pas l'outil électroportatif en marche tant qu'il se trouve dans la pièce à travailler. Laissez le disque de tronçonnage atteindre sa pleine vitesse de rotation avant de reprendre avec précaution la coupe entamée. Sinon, le disque peut se coincer, être projeté hors de la pièce à travailler ou provoquer un recul.
• Placez des appuis sous les panneaux ou les pièces de grande taille afin de réduire le risque de recul en cas de blocage du disque de tronçonnage. Les pièces de grande taille peuvent fléchir sous leur propre poids. La pièce à travailler doit être soutenue des deux côtés du disque, et ce près de l'entaille de coupe ainsi qu'au niveau du bord.
• Soyez particulièrement prudent lors des « coupes en profondeur » dans des parois ou autres zones sans visibilité. Lors de la coupe, le disque de tronçonnage peut entrer en contact avec des conduites de gaz ou d'eau, des câbles électriques ou d'autres objets, et risque de provoquer un recul.

Consignes de sécurité spéciales pour l'utilisation de brosses métalliques

- Notez que même dans le cadre de l'utilisation normale, la brosse métallique perd des fragments de fils. Ne soumettez pas les fils à une charge excessive en exerçant une pression d'appui trop élevée. Les fragments de fils métalliques projetés peu-

peuvent pénétrer très facilement dans les vêtements fins et/ou la peau.

- Si l'utilisation d'un capot de protection est recommandée, veillez à ce qu'il ne puisse pas entrer en collision avec la brosse métallique. Le diamètre des brosses disque et des brosses boisseau peut augmenter sous l'effet de la pression d'appui et des forces centrifuges.

2.3 Autres consignes de sécurité

• Ne pas utiliser l'outil électroportatif sous la pluie ou dans un environnement humide. L'humidité dans l'outil électroportatif peut causer un court-circuit et provoquer un incendie.
• N'introduisez l'outil électroportatif dans le matériau qu'après l'avoir mis en marche.
• Pour des raisons de sécurité, la pièce à travailler doit être serrée dans un étau ou un autre dispositif de serrage. Le serrage de la pièce permet de garder les mains libres pour l'utilisation de l'outil électroportatif.
• Ne travaillez pas sur une échelle.
• Lors du tronçonnage, ne traversez pas d'objets métalliques, clous ou vis.
• Utilisez des appareils de détection appropriés pour repérer les câbles d'alimentation invisibles ou consultez l'entreprise de distribution locale. Le contact de l'outil monté avec un câble sous tension peut provoquer un feu ou une décharge électrique. Une conduite de gaz endommagée peut provoquer une explosion. Le perçage dans une conduite d'eau provoque des dégâts matériels.
• Au cours du travail, des poussières nocives/toxiques peuvent être générées (comme les poussières de peintures au plomb ou certaines poussières de bois ou de métal). Seuls les spécialistes doivent traiter les matériaux en amiante. Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

Pour votre santé, portez un masque de protection respiratoire de classe P2.

- Après l'usinage de matériaux minéraux (par ex. plâtre,...) : nettoyez l'intérieur de l'outil électroportatif par les ouvertures de ventilation ainsi que le commutateur

Avec de l'air comprimé sec et sans huile.

Sinon, de la poussière peut se déposer dans le boîtier de l'outil électroportatif de même que sur l'interrupteur marche/arrêt, puis durcir sous l'effet de l'humidité de l'air. Ceci peut compromettre le bon fonctionnement du mécanisme de commutation et provoquer une surchauffe de l'outil électroportatif.

• Après l'usinage de métal : nettoyez l'intérieur de l'outil électroportatif par les fentes d'aération avec de l'air comprimé sec et sans huile. Sinon, de la poussière conductrice peut se déposer à l'intérieur de l'outil électroportatif. Ceci peut provoquer un court-circuit.
• Ne pas faire fonctionner l'outil électroportatif sans fil avec des blocs d'alimentation secteur ou avec des batteries d'autres fabricants. Ne pas utiliser de chargeurs d'autres fabricants pour recharger la batterie. L'utilisation d'accessoires autres que ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des accidents graves.

2.4 Consignes de sécurité pour les outils abrasifs

• Les outils abrasifs sont fragiles et doivent donc être manipulés avec le plus grand soin ! L'utilisation d'outils abrasifs endommagés ou serrés/installés de manière incorrecte est dangereuse et peut provoquer des blessures graves.
• Stocker les outils abrasifs à l'abri des dommages mécaniques et des agressions extérieures.
• Manipuler et transporter avec soin les outils abrasifs.
• Tenir compte des informations figurant sur l'étiquette ou l'outil abrasif, ainsi que des restrictions d'utilisation, des consignes de sécurité ou autres indications. En cas de doute lors du choix d'outils abrasifs, l'utilisateur doit se renseigner auprès du fabricant avant l'utilisation.
• Les outils abrasifs doivent être montés conformément aux instructions du chapitre 8.2.
• Le montage d'outils abrasifs doit uniquement être effectué par des personnes qualifiées.

2.5 Valeurs d'émission

Les valeurs typiques déterminées selon EN 60745 sont les suivantes :

Niveau de pression acoustique L_PA = 86 dB(A) quel

Niveau de puissance acoustique L_WA = 97 dB(A)

Incertitude K = 3 dB

Émission de bruit lors de l'utilisation lésions auditives

▶ Utiliser une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 60745 :

Ponçage

$$ a _ {h} = 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Tronçonnage

$$ a _ {h} \leqslant 2, 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s}^2 $$

Les valeurs d'émission indiquées (vibrations, bruit)

• sont fournies à des fins de comparaison avec d'autres appareils,
• permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
• sont représentatives des principales applications de l'outil électroportatif.

Une autre application, par ex. brosses métalliques, peut s'accompagner de valeurs d'émissions vibratoires différentes.

Attention

• Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
• Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l'utilisateur.

3 Utilisation conforme

L'outil électroportatif est conçu pour le tronçonnage, le ponçage léger, les travaux avec des brosses métalliques et l'ébavurage de matériaux métalliques et minéraux sans utilisation de liquides pour le refroidissement ou la lubrification.

Utiliser le capot de protection prévu pour l'application concernée.

L'appareil doit uniquement être utilisé avec des disques de tronçonnage et des disques abrasifs agglomérés conformes à EN 12413, des disques de tronçonnage diamant conformes à EN 13236 et des brosses métalliques conformes à EN 1083.

Ne pas utiliser cet outil électroportatif pour le polissage, le ponçage de surfaces avec des disques diamant ou pour des opérations avec des disques diamant ou des disques en céramique dure.

L'utilisation de roulettes de fraisage, d'outils de ponçage carbure ou d'outils de ponçage par enlèvement de matière (lame de coupe déterminée géométriquement) est interdite.

L'outil électroportatif est conçu pour l'utilisation avec les batteries Festool de la série BP de la même catégorie de tension.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

4 Caractéristiques techniques

Meuleuse d'angle sans fil AGC 18
Tension du moteur 18 V CC
Vitesse de rotation (à vi-de)	4500 - 8500 tr/min
Niveaux de vitesse 1	4500 tr/min
	2 5300 tr/min
	3 6100 tr/min
	4 6900 tr/min
	5 7700 tr/min
	6 8500 tr/min
Vitesse circonférentielle de l'outil abrasif	80 m/s
Filetage de la broche por-te-meule	M 14
∅ de l'outil abrasif 125 mm

Meuleuse d'angle sans fil AGC 18

Épaisseur de l'outil abrasif	max. 6,0 mm
	min. 1,0 mm
Poids selon la procédure EPTA 01:2014	2,7 kg

5 Éléments de l'appareil

Capot de protection Blocage de la broche Trou fileté pour poignée supplémentaire Régulation de la vitesse Interrupteur marche/arrêt Poignée supplémentaire Parties isolées (zone en gris) servant de poignée Touches d'extraction de la batterie Touche de niveau de charge sur la batterie Témoin de charge Points de dépose

Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.

Les figures indiquées se trouvent au début de la notice d'utilisation.

Démarrage progressif

Le démarrage progressif à régulation électronique assure un démarrage sans à-coups de l'outil électroportatif.

Régulateur de vitesse [1-4]

La molette permet de régler en continu la vitesse de rotation dans la plage de régimes.

Vous pouvez ainsi adapter de façon optimale la vitesse à chaque matériau. Tenez compte également des indications fournies sur les outils abrasifs.

Vitesse constante

Le système électronique maintient à un niveau constant le régime moteur présélectionné. Ainsi, la vitesse est toujours stable, y compris sous charge.

Protection contre le recul

En cas de baisse soudaine du régime, due par ex. à un blocage dans l'entaille de coupe, le

moteur est immédiatement mis à l'arrêt. Pour la remise en marche, l'outil électroportatif doit être éteint puis rallumé.

Protection anti-redémarrage

La protection anti-redémarrage intégrée empêche le redémarrage automatique de l'outil électroportatif en fonctionnement continu après une coupure d'alimentation. Pour la remise en marche, l'outil électroportatif doit être éteint puis rallumé.

Protection contre la surchauffe

En cas de surchauffe, le système électronique de sécurité commute l'appareil en mode refroidissement. Le moteur continue à tourner et la vitesse de rotation constante est désactivée. Après une pause refroidissement d'env. 10 à 20 secondes, la machine est de nouveau prête au fonctionnement sans aucune restriction.

6.1 Maintien correct de l'outil électroportatif

Tenir l'outil électroportatif des deux mains avec les poignées isolées [1-7] : une main sur le carter moteur, derrière l'interrupteur, et l'autre sur la poignée supplémentaire [1-6].

Mise en marche [2A]

- Pousser l'interrupteur MARCHE/ARRÊT [1-5] en avant. En appuyant simultanément sur la partie avant de l'interrupteur MARCHE/ARRÊT, ce dernier est fixé à sa position.

L'interrupteur MARCHE/ARRÊT [1-5] est bloqué et l'outil électroportatif est connecté.

N'appliquer l'appareil sur le matériau qu'une fois la vitesse de travail atteinte.

Réglage de la vitesse de rotation

La vitesse de rotation est réglable sur 6 niveaux à choisir en fonction de la pièce à travailler.

- Régler le régulateur de vitesse [1-4] sur le niveau souhaité.

Mise à l'arrêt [2B]

• Retirer l'outil électroportatif du matériau à travailler.
• Appuyer sur la partie arrière de l'interrupteur MARCHE/ARRÊT [1-5].

Le système de verrouillage est déverrouillé et l'outil électroportatif est désactivé.

Risques de blessures par recul et projection de fragments

• Avant de déposer l'outil électroportatif, attendre jusqu'à ce que l'outil abrasif rotatif soit complètement immobilisé.
• Placer l'outil électroportatif sur les points de dépose [1-11].

7 Batterie

▶ Insérer la batterie [3a] ▶ Retirer la batterie [3b]

7.1 Affichage de capacité

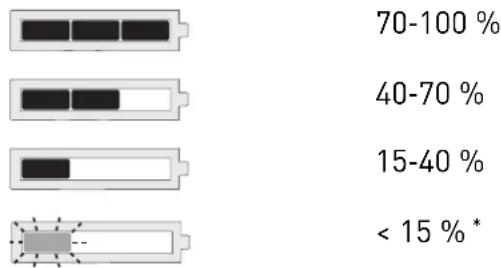

L'affichage de capacité [1-10] indique à l'actionnement de la touche [1-9] le niveau de charge de la batterie pendant env. 2 s :

* Recommandation : recharger la batterie avant de continuer à utiliser l'appareil.

Vous trouverez des informations supplémentaires sur le chargeur et la batterie à indicateur de charge dans les notices d'utilisation de ces deux éléments.

Risque de blessures

▶ Retirer la batterie de l'outil électroportatif avant toute intervention sur ce dernier.

8.1 Montage de la poignée [1-6] supplémentaire

Toujours utiliser la poignée supplémentaire, afin de garantir une position de travail sûre et sans fatigue.

Une structure spéciale appelée « VIBRASTOP » réduit les vibrations dans la poignée supplémentaire.

- Selon la méthode de travail utilisée, visser la poignée supplémentaire [1-6] sur le côté dans le trou fileté [1-3].

Risques de blessures dus à l'outil chaud et tranchant

▶ Ne pas monter d'outils abrasifs vibrants, émoussés ou défectueux. ▶ Ne pas utiliser d'outils abrasifs exposés auparavant à une forte humidité, des liquides ou des températures élevées. ▶ Porter des gants de protection.

Risques de blessures en cas de montage incorrect de l'outil abrasif

N'ouvrir la poignée étrier [4-3] de l'écrou de serrage rapide que pour le remplacement de l'outil abrasif. Avant le montage de l'outil abrasif, s'assurer que la bride [4-4] est bien en place sur la broche.

Serrer ou desserrer l'écrou de serrage uniquement à la main. Ne jamais utiliser la poignée étrier au moyen d'outils de serrage ou de desserrage. S'il n'est plus possible de desserrer l'écrou à la main, seule l'utilisation d'une clé à ergots [5-1] est autorisée. Si la poignée étrier s'est détachée ou est endommagée, il est strictement interdit de continuer à utiliser l'écrou de serrage.

Utiliser le capot de protection prévu pour l'application concernée.

▶ Retirer la batterie de l'outil électroportatif. ▶ Ouvrir la poignée étrier [4-3] de l'écrou de serrage rapide. - Dévisser l'écrou de serrage rapide [4-2] à la main. - ① Placer l'outil abrasif sur la broche et la bride [4-4].

Veiller à ce que l'épaulement de centrage de la bride s'insère parfaitement dans l'ouverture du disque et à ce que les formes de l'outil électroportatif/broche et la bride soient bien adaptées les unes aux autres et permettent d'assurer une bonne fixation.

S'assurer que le diamètre de la broche de l'outil électroportatif et celui de l'orifice de l'outil abrasif correspondent.

Les outils abrasifs courbes doivent être montés de manière à ce que leur surface abrasive ne dépasse pas du bord du capot de protection.

Tenir compte du sens de rotation prescrit pour l'outil abrasif (flèche sur l'outil abrasif = flèche sur le boîtier de l'appareil [4-1]).

• Placer l'écrou de serrage rapide sur l'outil abrasif et la broche. ▶ Enclencher le dispositif de blocage de la broche [4-5] à l'arrière de l'appareil. ▶ Serrer l'écrou de serrage rapide à la main. ▶ Former la poignée étrier de l'écrou de serrage rapide.
• Contrôler la fixation et la position de l'outil abrasif sur l'outil électroportatif.
• Tester les outils abrasifs neufs en les faisant tourner à vide (hors matériau) pendant une minute environ.

Le démontage s'effectue dans l'ordre inverse [5a].

8.3 Montage des brosses métalliques [6]

▶ Retirer la poignée [6-1]. ▶ Monter la poignée avec la protection des mains [6-2]. ▶ Visser solidement la brosse métallique [6-3] sur le support fileté [6-4]. Respecter les consignes fournies avec la brosse métallique.

8.4 Positionnement du capot de protection/capot de protection pour tronçonnage [7]

Le capot de protection est déjà monté. Il suffit de tourner le capot de protection pour en adapter la position à l'opération prévue.

• Maintenir enfoncé le levier d'arrêt du capot de protection. ▶ Régler le capot de protection de l'outil électroportatif de manière à dévier les étincelles et les particules abrasives dans le sens opposé à l'utilisateur.
• Relâcher le levier d'arrêt et continuer à tourner le capot de protection jusqu'à ce qu'il se verrouille.

Le positionnement du capot de protection pour tronçonnage disponible comme accessoire s'effectue de la même manière.

Risques de blessures par projection d'étincelles et rupture du disque de tronçonnage.

Pour le tronçonnage, utiliser le capot de protection pour tronçonnage disponible comme accessoire : voir chapitre 9.2. ▶ Démonter l'outil abrasif installé sur l'outil électroportatif : voir chapitre 8.2. - ① Maintenir enfoncé le levier d'arrêt du capot de protection. ▶ Après avoir franchi le point de résistance, tourner le capot de protection vers l'avant. ▶ Retirer le capot de protection de l'outil électroportatif.

Traces d'usure sur le capot de protection pour tronçonnage.

- Avant la mise en marche, s'assurer que l'outil abrasif peut bouger correctement. L'outil abrasif ne doit pas frotter contre le capot de protection pour tronçonnage.

Utiliser le capot de protection prévu pour l'application concernée.

• Installer le capot de protection à la position avant. Veiller à ce que la position du tenon et celle de la rainure correspondent. ▶ Tourner le capot de protection à la position souhaitée jusqu'à ce que le levier d'arrêt se verrouille de lui-même.

Pour le montage de l'outil abrasif, voir chapitre 8.2.

Risques de blessures

N'introduire l'outil électroportatif dans le matériau qu'après l'avoir mis en marche. - Fixer la pièce à travailler de manière à ce qu'elle ne puisse pas bouger pendant l'usinage. - Tenir les mains à l'écart de l'outil abrasif en rotation.

Risques de blessures en cas d'utilisation d'un outil abrasif fragilisé

▶ Veiller à ne pas dépasser la date limite d'utilisation de l'outil abrasif.

Risques de blessures en cas de mouvement de la pièce à travailler

- Fixer soigneusement la pièce à travailler.

Risques de blessures lors des travaux en hauteur

▶ Lors des travaux en hauteur, toujours porter des lunettes de protection. ▶ Porter un masque respiratoire de catégorie P2.

Lorsqu'il n'est pas utilisé, l'outil électroportatif peut être placé sur les points de dépose [1-11]. Pour le transport, retirer l'outil abrasif de l'outil électroportatif.

9.1 Ponçage

Pour le ponçage, toujours utiliser le capot de protection fourni.

Le capot de protection est déjà monté. Pour le démontage du capot de protection, voir chapitre 8.5.

9.2 Tronçonnage

Pour le tronçonnage, toujours utiliser le capot de protection pour tronçonnage TSH-AGC 18-125 disponible comme accessoire.

Pour le montage, le positionnement et le retrait du capot de protection pour tronçonnage, procéder comme avec le capot de protection, voir chapitres 8.5 et 8.6.

• Toujours déplacer l'outil abrasif en ligne droite dans la pièce. Veiller à ce que l'outil abrasif ne s'incline pas sur le côté et ne subisse pas de contraintes obliques ou latérales.

Dans le cas des pièces à parois épaisses, procéder au tronçonnage en effectuant un mouvement oscillant et en exerçant une légère pression sur l'outil électroportatif.

Risques de blessures aux yeux par projection de fragments/fils métalliques

▶ Porter des lunettes de protection.

Pour les opérations à effectuer avec des brosses métalliques, toujours utiliser la protection des mains HS-AGC18 disponible comme accessoire, voir chapitre 8.3.

10 Signaux d'avertissement sonores

Si l'outil électroportatif se coupe en raison de l'un des états de fonctionnement suivants, un signal d'avertissement retentit à la mise en marche.

Batterie non acceptée

- Insérer le modèle de batterie approprié.

Batterie vide

• Remplacer la batterie.
• Charger la batterie.

Batterie défectueuse

• Remplacer la batterie.
• Après l'avoir laissée refroidir, vérifier avec le chargeur que la batterie fonctionne.

Batterie en surchauffe

- Laisser la batterie refroidir.

L'outil électroportatif est en surchauffe

- Après refroidissement, l'outil électroportatif peut être réutilisé.

Outil électroportatif défectueux

- Prendre contact avec l'atelier du service après-vente Festool ou un revendeur.

Outil électroportatif bloqué

- Éliminer le blocage.

Si l'outil électroportatif se coupe en raison d'un blocage, aucun signal d'avertissement n'est émis.

11 Accessoires

Utilisez uniquement des accessoires Festool d'origine, et ce comme décrit au chapitre portant sur l'utilisation conforme. L'utilisation d'outils d'usinage de moindre qualité et d'accessoires autres que ceux de Festool peut augmenter le risque de blessures et provoquer un ballottement considérable, entraînant une dégradation de la qualité des résultats et une usure prématurée de la machine.

Vous trouverez les références des accessoires et des outils dans votre catalogue Festool ou sur Internet à l'adresse www.festool.fr.

Risques de blessures, décharge électrique

• Avant toutes les opérations de maintenance et d'entretien, toujours retirer la batterie de l'outil électroportatif.
• Toutes les opérations de maintenance et de réparation nécessitant l'ouverture de l'outil électroportatif doivent uniquement être effectuées par un atelier de service après-vente agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pièces détachées Festool d'origine ! Réf. sur : www.festool.fr/services

Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres. Lors de l'usinage de matériaux minéraux (par ex. plâtre,...), de la poussière peut se déposer dans le boîtier de l'outil électroportatif et sur l'interrupteur marche/arrêt, puis durcir sous l'effet de l'humidité de l'air. Ceci peut compromettre le bon fonctionnement du mécanisme de commutation et provoquer une surchauffe de l'outil électroportatif.

Lors de l'usinage de métal, de la poussière conductrice peut se déposer à l'intérieur de l'outil électroportatif. Ceci peut provoquer un court-circuit.

- Après chaque usinage, nettoyer l'intérieur de l'outil électroportatif par les ouvertures de ventilation ainsi que l'interrupteur marche/arrêt avec de l'air comprimé sec et sans huile.

Nettoyer les outils abrasifs après l'utilisation. Veiller à ce que les contacts de branchement sur l'outil électroportatif, le chargeur et la batterie restent propres.

13 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et emballages. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.festool.com/reach

14.1 Bluetooth®

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisées sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.
