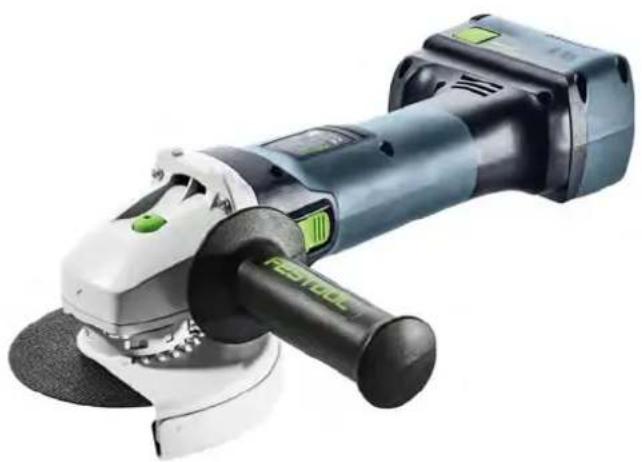

AGC 18 - Vermaler FESTOOL - Gratis gebruiksaanwijzing en handleiding

Productsoort	Draadloze haakse slijper (slijpmachine)
Merk	Festool
Model	AGC 18
Nominale spanning	18 V DC
Onbelast toerental	4500 - 8500 t/min (6 verstelbare niveaus)
Maximale diameter van het schuurgereedschap	125 mm
Toegestane dikte van het gereedschap	1,0 - 6,0 mm
Spindeldraad	M14
Gewicht (volgens EPTA 01:2014)	2,7 kg
Compatibele accu	Festool BP 18 Li (3,1 Ah, 4,0 Ah, 5,2 Ah, 6,2 Ah)
Geluidsdrukniveau LpA	86 dB(A) (K=3 dB)
Geluidsvermogensniveau LwA	97 dB(A) (K=3 dB)
Trillingen (schuren)	5,0 m/s² (K=2 m/s²)
Trillingen (doorslijpen)	≤2,5 m/s² (K=2 m/s²)
Hoofdfuncties	Doorslijpen, licht schuren, metaalbrossen, ontbramen (metalen en mineralen, zonder vloeistof)
Veiligheidsfuncties	Zachte start, snelheidsregelaar, constante snelheid, terugslagbeveiliging, herstartbeveiliging, oververhittingsbeveiliging
Meegeleverde accessoires	Beschermkap, extra handvat VIBRASTOP, snelspanmoer
Onderhoud en reiniging	Reinig de ventilatie-openingen met droge en olievrije perslucht na elke bewerking
Vereiste beschermingsuitrusting	Gehoorbescherming, oogbescherming, ademhalingsbescherming (P2), handschoenen, stevige schoenen
Normen	CE, EN 60745, EN 12413, EN 13236, EN 1083

Veelgestelde vragen - AGC 18 FESTOOL

Welke accu gebruiken met de AGC 18?

Gebruik uitsluitend Festool-accu's uit de BP 18 Li-serie, modellen 3,1 Ah, 4,0 Ah, 5,2 Ah of 6,2 Ah. Accu's van andere fabrikanten zijn verboden.

Hoe stel ik het toerental in?

Draai de snelheidsregelaar [1-4] naar een van de 6 niveaus (4500 tot 8500 t/min) om de snelheid aan te passen aan het materiaal en het schuurgereedschap.

Welke beschermingsuitrusting moet ik dragen?

Draag een gehoorbescherming, een veiligheidsbril, een stofmasker (klasse P2), handschoenen en stevige schoenen.

Kan ik diamantschijven of zaagbladen gebruiken?

Nee. Gebruik alleen gebonden slijpschijven (EN 12413), diamantdoorslijpschijven (EN 13236) en metaalbrossen (EN 1083). Zaagbladen, polijstschijven of hardmetalen gereedschappen zijn verboden.

Hoe vervang ik het schuurgereedschap?

Verwijder eerst de accu. Open de beugelgreep van de snelspanmoer, draai deze met de hand los, plaats het gereedschap op de flens, draai de moer opnieuw aan en draai vast met de hand terwijl u de spindel blokkeert. Controleer de bevestiging voor gebruik.

Wat betekent het geluidssignaal bij het starten?

Een geluidssignaal duidt op een abnormale toestand: lege accu, defecte accu, oververhitting accu, oververhitting gereedschap, geblokkeerd gereedschap of niet-herkende accu. Raadpleeg hoofdstuk 10 van de handleiding voor corrigerende maatregelen.

Hoe onderhoud ik de AGC 18?

Na elk gebruik de ventilatie-openingen en de schakelaar reinigen met droge en olievrije perslucht. Verwijder altijd de accu voor onderhoudswerkzaamheden.

Kan ik de slijper in de regen gebruiken?

Nee. Gebruik het gereedschap nooit in de regen of in een vochtige omgeving. Vocht kan kortsluiting en brand veroorzaken.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele Festool-reserveonderdelen. Raadpleeg de website www.festool.nl/services of neem contact op met een erkende Festool-werkplaats.

Hoe bewaar ik het apparaat?

Verwijder het schuurgereedschap en de accu. Plaats het apparaat op de neerlegpunten [1-11]. Bewaar het op een droge en stofvrije plaats.

GEBRUIKSAANWIJZING AGC 18 FESTOOL

de	Originalbetriebsanleitung - Akku-Winkelschleifer 8
en	Original Instructions – Cordless angle grinder 18
fr	Notice d'utilisation d'origine - meuleuse d'angle sans fil 27
es	Manual de instrucciones original - Amoladora angular a batería 38
it	Istruzioni per l'uso originali - Smerigliatrice angolare a batteria 49
nl	Originele gebruiksaanwijzing - haakse accuslijper 59
sv	Originalbruksanvisning - Batterivinkelslip 69
fi	Alkuperäiset käyttöohjeet - akkukulmahiomakone 78
da	Original brugsanvisning – akku-vinkelsliber 88
nb	Original bruksanvisning for batteridrevet vinkelsliper 97
pt	Manual de instruções original - Rebarbadora angular de bateria 106
ru	Оригинальное руководство по эксплуатации – Аккумуляторная угловая шлифмашина	116
cs	Originální návod k obsluze – akumulátorová úhlová bruska	127
pl	Oryginalna instrukcja obsługi - akumulatorowa szlifierka kątowa	136

AGC 18

1 Symbolen....59
2 Veiligheidsvoorschriften.... 59
3 Gebruik volgens de voorschriften......63
4 Technische gegevens....64
5 Apparaatelementen.... 64
6 Ingebruikneming 64
7 Accupack.... 65
8 Instellingen....65
9 Werken met het elektrische gereedschap.... 67
10 Akoestische waarschuwingssignalen.....67
11 Accessoires.... 68
12 Onderhoud en verzorging....68
13 Milieu....68
14 Algemene aanwijzingen.... 68

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Stevige schoenen dragen!

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie

Accupack inbrengen

Accupack uitnemen

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

WAARSCHUWING! Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

Gemeenschappelijke veiligheidsinstructies voor het schuren, werken met draadborstels en doorslijpen

- Dit elektrische gereedschap dient te worden gebruikt als slijpmachine, draadborstelmachine of doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt, in acht. Als u de volgende aanwijzingen niet in acht neemt, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

- Dit elektrische gereedschap is niet geschikt om met schuurpapier te schuren en te polijsten. Gebruik waarvoor het elektrische gereedschap niet bestemd is, kan gevaar en letsel veroorzaken.

- Gebruik geen accessoires die niet door de fabrikant speciaal voor dit elektrische gereedschap zijn geadviseerd en niet hiervoor bedoeld zijn. Dat u de accessoires aan uw elektrische gereedschap kunt bevestigen, is nog geen garantie voor een veilig gebruik.

- Het toelaatbare toerental van het inzetge-reedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven.

Nederlands

Accessoires die sneller dan toegestaan draaien, kunnen breken en in het rond vliegen.

• Buitendiameter en dikte van het inzetgereedschap moeten overeenkomen met de maatvoering van uw elektrisch gereedschap. Inzet gereedschappen met verkeerde afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
• Inzetgereedschap met schroefdraad moet precies op het schroefdraad van de schuurspil passen. Bij inzetgereedschap dat via een flens wordt gemonteerd, moet de gatdiameter van het inzetgereedschap op de opnamediameter van de flens passen. Inzetgereedschap dat niet precies op het elektrische gereedschap kan worden bevestigd, draait ongelijkmatig, trilt zeer sterk en kan tot verlies van controle leiden.
• Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap, zoals schuurschijven, voor het gebruik altijd op afsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanneer het elektrische gereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat 1 minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal.
• Draag een persoonlijke veiligheidsuitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of veiligheidsbril. Voor zover passend, draag een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciaal schort dat kleine schuur- of materiaaldeeltjes tegenhoudt. De ogen moeten tegen rondvliegende deeltjes beschermd worden die bij diverse toepassingen ontstaan. Mond- of stofmasker moeten stof filteren dat bij de toepassing ontstaat. Als u lang aan luid lawaai wordt blootgesteld, kan dit tot gehoorverlies leiden.
• Let bij andere personen op een veilige afstand tot uw werkgebied. ledereen die zich in het werkgebied bevindt, moet een

persoonlijke veiligheidsuitrusting dragen. Fragmenten van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en letsel ook buiten het directe werkgebied veroorzaken.

• Houd het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Leg het elektrische gereedschap nooit weg voordat het volledig tot stilstand gekomen is. Het draaiende inzetgereedschap kan in contact komen met het weglegvlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
• Laat het elektrische gereedschap niet lo- pen terwijl u het draagt. Uw kleding kan door toevallig contract met het draaiende gereedschap gegrepen worden, en het in- zetgereedschap kan zich in uw lichaam bo- ren.
• Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing, en een grote verzameling van metaalstof kan elektrische gevaren veroorzaken.
• Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Door vonken kunnen deze materialen in brand raken.
• Gebruik geen inzetgereedschappen waar- voor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende veiligheidsinstructies

Terugslag is een abrupte reactie als gevolg van een klemmende of geblokkeerd draaiend inzetgereedschap zoals schuurschijf, steunschijf, draadborstel, etc. Vastklemmen of blokkeren leidt tot een abrupte stop van het draaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap op de blokkeerplaats versneld.

As bijv. een schuurschijf in het werkstuk klemt of blokkeert, kan de rand van de schuurschijf die in het werkstuk induikt, zich vasthaken waardoor de schuurschijf uitbreekt of een te-

rugslag veroorzaakt. De schuurschijf beweegt zich dan op de bedienende persoon toe of van hem weg, afhankelijk van de draairichting van de schijf op de blokkeerpositie. Hierbij kunnen schuurschijven ook breken.

Een terugslag is het gevolg van een onjuist of verkeerd gebruik van het elektrische gereedschap. Door passende voorzorgsmaatregelen die hierna worden beschreven, kan dit echter worden voorkomen.

• Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik altijd de extra hand-greep, indien aanwezig, om een zo groot mogelijke controle over de terugslag-krachten of reactiemomenten op hoge toeren te hebben. De bedienende persoon kan door passende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.
• Kom met uw hand nooit in de nabijheid van draaiend inzetgereedschap. Het inzetgereedschap kan bij een terugslag over uw hand bewegen.
• Mijd met uw lichaam het bereik waarin het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting tegengesteld aan de beweging van de schuurschijf op de blokkeerpositie.
• Werk bijzonder voorzichtig nabij hoeken, scherpe randen, etc. Voorkom dat inzetgereedschappen van het werkstuk terugkaatsen en zich vastklemmen. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of als het afkaatst, zich vast te klemmen. Dit veroorzaakt controleverlies of terugslag.
• Gebruik geen ketting- of getand zaagblad. Dergelijk inzetgereedschappen veroorza- ken vaak een terugslag of het verlies van de controle over het elektrische gereed- schap.

Bijzondere veiligheidsinstructies voor het schuren en doorslijpen

- Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpschijven en de voor deze schijven bedoelde beschermkap. Slijpschijven die niet voor het elektrische gereedschap bedoeld zijn, kunnen niet voldoende afgeschermd worden en zijn on-veilig.

• Haaks gebogen schuurschijven moeten zo gemonteerd zijn dat hun slijpvlak niet over het vlak van de beschermkaprand uitsteekt. Een niet-correct gemonteerde schuurschijf die over het vlak van de beschermkaprand uitsteekt, kan niet voldoende afgeschermd worden.
• De beschermkap moet stevig op het elektrische gereedschap aangebracht zijn en voor optimale veiligheid zo ingesteld zijn dat het kleinst mogelijke deel van de slijpschijf open naar de bedienende persoon wijst. De beschermkap helpt om de bedienende persoon te beschermen tegen fragmenten, toevallig contact met de slijpschijf en vonken die brandplekken op kleding kunnen veroorzaken.
• Slijpschijven mogen alleen voor de aanbevolen toepassingsmogelijkheden worden gebruikt. Bijvoorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn voor de materiaalafname met de rand van de schijf bedoeld. Door zijdelingse krachtontwikkeling op deze slijpschijven kunnen ze breken.
• Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de gekozen schuurschijf. Geschikte flenzen steunen de schuurschijf en verminderen zo het gevaar van een schuurschijfbreuk. Flenzen voor doorslijpschijven zijn anders dan die voor schuurschijven.
• Gebruik geen versleten schuurschijven van grotere elektrische gereedschappen. Schuurschijven voor grotere elektrische gereedschappen zijn niet ontworpen voor de hogere toerentallen van kleinere elektrische gereedschappen kunnen breken.

Verdere bijzondere veiligheidsinstructies voor het doorslijpen

• Voorkom het blokkeren van de doorslijpschijf of een te hoge aandrukkracht. Voer geen overmatig diepe sneden uit. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor schuin wegdraaien of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van de slijpschijf.
• Blijf weg van het gebied voor en achter de ronddraaiende doorslijpschijf. Wanneer u de doorslijpschijf in het werkstuk van u af beweegt, kan bij een terugslag het elektrische gereedschap met draaiende schijf direct naar u toe worden geslingerd.

Nederlands

• Als de doorslijpschijf zich vastklemt of u onderbreekt het werk, schakel de machine dan uit en houd deze rustig tot de schijf tot stilstand is gekomen. Probeer nooit een nog lopende doorslijpschijf uit de slijpsnede te trekken, anders kan er een terugslag plaatsvinden. Bepaal de oorzaak voor het vastklemmen en verhelp het probleem.
• Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst zijn volledige toerental bereiken voordat u voorzichtig verder gaat met het doorslijpen. Anders kan de schijf beklemd raken, uit het werkstuk springen of een terugslag veroorzaken.
• Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk dient aan beide kanten van de schijf ondersteund te worden, zowel bij de doorslijpsnede als aan de rand.
• U dient bijzonder voorzichtig te zijn bij „gleufsneden“ in bestaande wanden of andere plaatsen waar geen waarneming mogelijk is. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere veiligheidsinstructies bij werkzaamheden met draadborstels

• Houd er rekening mee dat de draadborstel ook tijdens normaal gebruik draadstukken verliest. Overbelast de draden niet door te hoge aandrukkracht. Wegvliegende draadstukken kunnen heel gemakkelijk door dunne kleding en/of de huid binnendringen.
• Als een beschermkap aanbevolen wordt, verhindert u dat de afschermkap en de draadborstel elkaar kunnen raken. Bord- en komborstels kunnen door aandruk- kracht en centrifugale krachten hun diameter vergroten.

2.3 Overige veiligheidsvoorschriften

- Gebruik het elektrische gereedschap niet in de regen of in een vochtige omgeving. Vocht in het elektrische gereedschap kan tot kortsluiting en brand leiden.

• Geleid het elektrische gereedschap alleen in ingeschakelde (lopende) toestand in het materiaal.
• Om veiligheidsredenen moet het werkstuk in een bankschroef of andere inspanvoorziening ingespannen worden. Door een ingespannen werkstuk heeft u beide handen vrij voor de bediening van het elektrische gereedschap.
• Werk niet op ladders.
• Slijp niet door over metalen voorwerpen, spijkers of schroeven.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf. Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.
• Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal). Asbesthoudend materiaal mag alleen door geschoolde personen worden bewerkt. Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.

Draag ter bescherming van uw ge- heid een P2-stofmasker.

• Na bewerking van minerale materialen (bijv. gips, ...): blaas de binnenruimte van het elektrische gereedschap door de ventilatieopeningen en het schakelelement met droge en olievrije perslucht uit. Anders kan zich stof in de behuizing van het elektrische gereedschap en op de aan-/uitschakelaar afzetten en in verbinding met luchtvochtigheid uitharden. Dat kan tot na-delige beïnvloeding van het schakelmechanisme leiden, en het elektrische gereedschap kan oververhit raken.
• Na bewerking van metaal: Blaas de binnenruimte van het elektrische gereedschap door de ventilatiesleuven met droge en olievrije perslucht uit. Anders kan zich geleidend stof in het inwendige van het

elektrische gereedschap afzetten. Dit kan tot kortsluiting leiden.

- Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

2.4 Veiligheidsinstructies slijpgereedschappen

• Slijpgereedschappen zijn gevoelig voor breuk, daarom is een uiterst voorzichtige omgang met slijpgereedschappen noodzakelijk! Het gebruik van beschadigde, verkeerd opgespannen of ingezette slijpgereedschappen is gevaarlijk en kan tot ernstige verwondingen leiden.
• De schuurmachines tijdens de opslag niet blootgesteld worden aan mechanische beschadigingen en schadelijke milieufactoren.
• Slijpgereedschappen zorgvuldig behandelen en transporteren.
• Gegevens op het etiket of de schuurmachine en gebruiksbeperkingen, veiligheidsinstructies of andere instructies in acht nemen. Bij onduidelijkheden over de keuze van de slijpgereedschappen moet de gebruiker vóór het gebruik bij de fabrikant informatie opvragen.
• De montage van slijpgereedschappen moet conform hoofdstuk 8.2 plaatsvinden.
• De montage van slijpgereedschappen mag alleen door deskundige personen gebeuren.

2.5 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L _PA = 86 dB(A)

Geluidsvermogensniveau L _WA = 97 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Slijpen

$$ a _ {h} = 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Doorslijpen

$$ a _ {h} \leqslant 2, 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

Andere toepassingen zoals draadborstels kunnen tot andere trillingsemissiewaarden leiden.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Het elektrische gereedschap is bedoeld voor het doorslijpen, licht slijpen, werkzaamheden met draadborstels en ontbramen van metalen en steenmateriaal zonder gebruik van vloeibare koel- en smeermiddelen.

Afhankelijk van de toepassing de daarvoor bedoelde beschermkap gebruiken.

Er mogen alleen gebonden doorslijp- en schuurschijven volgens EN 12413, diamant-slijpschijven volgens EN 13236 en draadbor-stels volgens EN 1083 worden gebruikt.

Dit elektrische gereedschap niet gebruiken voor polijsten, het schuren van oppervlakken met diamantschijven en voor toepassingen met diamant- en harde keramische schijven.

Nederlands

Freeswieltjes, hardmetaal- en verspanende slijpgereedschappen (met geometrisch bepaalde snijkant) zijn van gebruik uitgesloten.

Het elektrische gereedschap is bedoeld voor gebruik met Festool-occupacks van de serie BP uit dezelfde spanningsklasse.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Haakse accuslijper AGC 18
Motorspanning 18 V DC
Toerental (onbelast)	4500 - 8500 min ^-1
Toerentalstanden 1		4500 min ^-1
	2	5300 min ^-1
	3	6100 min ^-1
	4	6900 min ^-1
	5	7700 min ^-1
	6	8500 min ^-1
Omtreksnelheid slijpge-reedschap		80 m/s
Slijpspilschroefdraad M 14
Slijpgereedschap-∅ 125 mm
Slijpgereedschapdikte max.	6,0 mm
	min. 1,0 mm
Gewicht conform EPTA-procedure 01:2014		2,7 kg

5 Apparaatelementen

[1-1]	Beschermkap
[1-2]	Spindelvergrendeling
[1-3]	Schroefdraad voor extra handgreep
[1-4]	Toerentalregeling
[1-5]	Aan-/uit-schakelaar
[1-6]	Extra handgreep
[1-7]	Geïsoleerde greepvlakken (grijs gear-ceerd gebied)
[1-8]	Toetsen voor het losmaken van het accupack
[1-9]	Toets capaciteitsindicatie op het ac-cupack

[1-10] Vermogensindicatie

[1-11] Steunpunten

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

5.1 Elektronica

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Toerentalregelaar [1-4]

Het toerental kan met de stelknop traploos in het toerentalbereik worden ingesteld. Hierdoor kunt u de snelheid optimaal aan het betreffende materiaal aanpassen. Neem hiervoor ook de gegevens op het slijpgereedschap in acht.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt ook bij belasting een gelijkblijvende snelheid bereikt.

Terugstootbeveiliging

Bij abrupte toerentalvermindering, bijv. door blokkering in de doorslijpsnede, wordt de motor direct uitgeschakeld. Voor de heringebruikne- ming moet het elektrische gereedschap eerst uitgeschakeld en vervolgens ingeschakeld wor- den.

Herstartbeveiliging

De ingebouwde herstartbeveiliging voorkomt dat het elektrische gereedschap bij continuwerking na een spanningsonderbreking weer automatisch start. Voor de heringebruikneming moet het elektrische gereedschap eerst uitgeschakeld en vervolgens ingeschakeld worden.

Oververhittingsbeveiliging

Bij oververhitting schakelt de beveiligingselektronica over op de koelmodus. De motor loopt verder, en het constante toerental wordt ge- deactiveerd. Na een afkoeltijd van ca. 10 -20 se- conden is de machine weer bedrijfsklaar en vol- ledig belastbaar.

6 Ingebruikneming

6.1 Elektrisch gereedschap correct vasthouden

Het elektrische gereedschap met twee handen aan de geïsoleerde greepvlakken [1-7] vasthouden: één hand aan de motorbehuizing ach-

ter de schakelaar en één hand aan de extra handgreep [1-6].

6.2 In-/Uitschakelen

Inschakelen [2a]

Aan-/uit-schakelaar [1-5] naar voren schuiven. Door tegelijk op het voorste schakelaardeel te drukken, wordt de aan-/uit-schakelaar vergrendeld.

Aan-/uit-schakelaar [1-5] is vergrendeld en het elektrische gereedschap is ingeschakeld.

① Het apparaat pas op het materiaal aanbrengen, wanneer het bedrijfstoerental is bereikt.

Toerental instellen

Het toerental kan in 6 standen aan de eisen van het werkstuk worden aangepast.

▶ Toerentalregelaar [1-4] op gewenste stand zetten.

Uitschakelen [2b]

▶ Elektrisch gereedschap van het te bewerken materiaal afnemen.
▶ Op het achterste deel van de aan-/uit-schakelaar [1-5] drukken.

Vergrendeling is los en het elektrische gereedschap is uitgeschakeld.

WAARSCHUWING

Gevaar voor letsel door terugslag, wegvliegende delen

Wachten tot het draaiende elektrische gereedschap geheel tot stilstand is gekomen alvorens het weg te leggen.

- Het elektrische gereedschap op de steunpunten [1-11] wegleggen.

7 Accupack

▶ Accupack inbrengen [3a]
▶ Accupack verwijderen [3b]

7.1 Vermogensindicatie

De capaciteitsindicatie [1-10] geeft als de toets [1-9] wordt ingedrukt de laadtoestand van het accupack ca. 2 sec. lang aan:

70-100%

40-70%

15-40%

< 15% *

* Advies: Laad het accupack op alvorens de machine verder te gebruiken.

① Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

8 Instellingen

WAARSCHUWING

Gevaar voor letsel

- Vóór alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen.

8.1 Extra handgreep [1-6] monteren

Altijd de extra handgreep gebruiken om een veilige en ontspannen werkhouding te garanderen.

Met behulp van de speciale constructie „VI-BRASTOP“ worden de trillingen door de extra handgreep verminderd.

▶ Extra handgreep [1-6] afhankelijk van de werkwijze zijdelings op de schroefdraad [1-3] indraaien.

8.2 Slijpgereedschap monteren [4]

VOORZICHTIG

Letselgevaar door heet en scherp gereedschap

• Geen trillende, botte en defecte slijp gereedschappen gebruiken.
• Geen slijpgereedschappen gebruiken die vóór de montage aan vochtigheid, natheid of te hoge temperaturen blootgesteld waren.
  ▶ Veiligheidshandschoenen dragen.

WAARSCHUWING

Letselgevaar door foutief gemonteerd slijp-gereedschap

• De greepbeugel [4-3] van de snelspanmoer alleen bij vervanging van het slijpgereedschap uitklappen.
  ▶ Erop letten dat vóór de montage van het slijpgereedschap de flens[4-4] op de spil is gestoken.

Nederlands

Draai spanmoer alleen met de hand vast- of losmaken. De greepbeugel mag in geen geval door middel van gereedschappen voor het vast- of losdraaien worden gebruikt.

Als de moer niet meer met de hand kan worden losgedraaid, mag deze alleen met een nokkensleutel [5-1] worden losgedraaid.

Als de greepbeugel loszit of is beschadigd, mag de spanmoer in geen geval meer worden gebruikt.

i Afhankelijk van de toepassing de daarvoor bedoelde beschermkap gebruiken.

• Het accupack van het elektrische gereedschap afnemen.
  ▶ Greepbeugel [4-3] van de snelspanmoer openen.
  ▶ Snelspanmoer [4-2] met de hand afschroeven.
  ▶ S0jpgereedschap op spil en flens [4-4] plaatsen.

Erop letten dat de centreerinspringing van de flens precies in de schijfopening past en de koppeling tussen elektrisch gereedschap/spil en flens overeenstemt.

Erop letten dat de spil van het elektrische gereedschap in de diameter met het boorgat van het slijpgereedschap overeenstemt.

Haaks gebogen slijpgereedschappen moeten zo gemonteerd zijn dat hun slijpvlak niet over het vlak van de beschermkaprand uitsteekt.

Op de voorgeschreven draairichting van het slijpgereedschap (pijl op het slijpgereedschap = pijl op de behuizing [4-1]) letten.

• Snelspanmoer op slijpgereedschap en spil plaatsen.
  ▶ ② Spilvergrendeling [4-5] op de achterzijde van het apparaat drukken.
  ▶ Selspanmoer met de hand vastdraaien.
  ▶ Greepbeugel van de snelspanmoer sluiten.
• Bevestiging en zitting van het slijpgereedschap op het elektrische gereedschap controleren.
• Nieuwe slijpgereedschappen ongeveer 1 minuut zonder belasting laten proefdraaien. De demontage vindt plaats in omgekeerde volgorde [5a].

8.3 Draadborstels monteren [6]

▶ Handgreep [6-1] afnemen.
▶ Handgreep met handbescherming [6-2] monteren.
3 Draadborstel [6-3] stevig op de opname-schroefdraad [6-4] monteren.

De met de draadborstel meegeleverde instructies in acht nemen.

8.4 Beschermkap/doorslijpbeschermkap positioneren [7]

De beschermkap is voorgemonteerd. Door eenvoudige draaiing kan de positie van de beschermkap aan de eisen van het werkproces aangepast worden.

▶ ① Vergrendelingshendel van de beschermkap ingedrukt houden.
▶ D2 beschermkap van het elektrische gereedschap zo instellen dat vonken en slijpdeeltjes van het lichaam afgewend worden.
Vergrendelingshendel loslaten en beschermkap verder draaien tot deze vastklikt.

De als accessoire verkrijgbare doorslijpbeschermkap kan op dezelfde manier gepositioneerd worden.

8.5 Beschermkap/doorslijpbeschermkap afnemen [8]

VOORZICHTIG

Letselgevaar door vonkenregen en brekende doorslijpschijven.

- Voor het doorslijpen de als accessoire verkrijgbare doorslijpbeschermkap gebruiken: zie hoofdstuk 9.2

• Reeds gemonteerd slijpgereedschap van het elektrische gereedschap demonteren: zie hoofdstuk 8.2.
  ▶ ① Vergrendelingshendel van de beschermkap ingedrukt houden.
  ▶ Beschermkap na overbrugging van het drukpunt naar voren draaien.
  ▶ D3 beschermkap van het elektrische gereedschap afnemen.

8.6 Beschermkap/doorslijpbeschermkap monteren [9]

LET OP

Slijtagesporen op de doorslijpbeschermkap.

• Vóór het inschakelen controleren of het slijpgereedschap zich vrij kan bewegen. Het slijpgereedschap mag niet tegen de doorslijpbeschermkap schuren.

i Afhankelijk van de toepassing de daarvoor bedoelde beschermkap gebruiken.

▶ beschermkap in de bovenste positie zetten. Erop letten dat de pen- en groefpositie overeenstemmen.
▶ Beschermkap in gewenste positie draaien tot de vergrendelingshendel vanzelf vastklikt.

Voor de montage van het slijpgereedschap, zie hoofdstuk 8.2.

9 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

• Het elektrische gereedschap alleen in ingeschakelde (lopende) toestand in het materiaal geleiden.
• Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen.
• De handen weghouden van draaiend slijp-gereedschap.

WAARSCHUWING

Letselgevaar door broos slijpgereedschap

▶ Erop letten dat de vervaldatum van het slijpgereedschap niet overschreden is.

WAARSCHUWING

Letselgevaar door verschuivend werkstuk

- Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen.

WAARSCHUWING

Letselgevaar door bovenhands werken

• Bij bovenhands werken altijd een veiligheidsbril dragen.
  ▶ P2-stofmasker dragen.

① Het elektrische gereedschap kan als het niet wordt gebruikt op de steunpunten [1-11] weggelegd worden.

- De slijpschijf vóór het transport uit het elektrische gereedschap verwijderen.

9.1 Slijpen

Voor het slijpen altijd de meegeleverde beschermkap gebruiken.

De beschermkap is voorgemonteerd. Voor de demontage van de beschermkap, zie hoofdstuk 8.5.

9.2 Doorslijpen

Voor het doorslijpen altijd de als accessoire verkrijgbare doorslijpbeschermkap TSH-AGC 18-125 gebruiken.

De doorslijpbeschermkap wordt zoals de beschermkap gemonteerd, geplaatst en afgenomen, zie hoofdstuk 8.5 en 8.6.

• Het slijpgereedschap steeds recht door het werkstuk leiden.
  Erop letten dat het slijpgereedschap niet schuin wegdraait en schuin of zijdelings be- last wordt.
• Bij dikke werkstukken een doorslijpsnede door oscillerende bewegingen en onder lichte druk van het elektrische gereedschap uitvoeren.

9.3 Werken met draadborstels

WAARSCHUWING

Letselgevaar aan ogen door wegvliegende delen/draden

▶ Veiligheidsbril dragen.

Voor het werken met draadborstels altijd de als accessoire verkrijgbare handbescherming HS-AGC18 gebruiken, zie hoofdstuk 8.3.

10 Akoestische

waarschuwingssignalen

Als het elektrische gereedschap als gevolg van volgende bedrijfstoestanden uitschakelt, klinkt bij het inschakelen een waarschuwingssignaal.

Accupack niet geaccepteerd

- Juiste accupackmodel plaatsen.

Accupack leeg

• Het accupack vervangen.
• Het accupack laden.

Accupack defect

- Het accupack vervangen.

Nederlands

- Controleer de werking bij een afgekoeld accupack met het oplaadapparaat.

Accupack oververhit

- Laat het accupack afkoelen.

Elektrisch gereedschap is oververhit

- Na afkoeling kan het elektrische gereedschap weer in bedrijf worden genomen.

Elektrisch gereedschap defect

- Contact opnemen met de Festool onderhoudswerkplaats of uw vakhandel.

Elektrisch gereedschap blokkeert

- Blokkering verhelpen.

Als het elektrische gereedschap bij een blokkering uitschakelt, klinkt er geen waarschuwingssignaal.

11 Accessoires

Gebruik alleen originele accessoires van Festool zoals beschreven voor het beoogde gebruik. Het gebruik van inferieur inzetgereedschap en onbekende accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of online via www.festool.nl.

12 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
  ▶ Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de behuizing van het elektrische gereedschap te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij verwerking van minerale materialen (bijv. gips, ...) kan zich stof in het inwendige van het elektrische gereedschap en op de aan-/uitschakelaar afzetten en in verbinding met luchtvochtigheid uitharden. Dat kan tot nadelige beinvloeding van het schakelmechanisme leiden, en het elektrische gereedschap kan oververhit raken.

Bij bewerking van metaal kan zich geleidend stof in het inwendige van het elektrische gereedschap afzetten. Dit kan tot kortsluiting leiden.

- Blaas na elke bewerking de binnenruimte van het elektrische gereedschap door de ventilatieopeningen en de aan-/uit-schakelaar met droge en olievrije perslucht uit.

De slijpgereedschappen na het gebruik reinigen.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

13 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

14 Algemene aanwijzingen

14.1 Bluetooth®

Het woordmerk Bluetooth® en de logo's zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
