AGC 18 - Drtič FESTOOL - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová úhlová bruska (bruska)
Značka	Festool
Model	AGC 18
Jmenovité napětí	18 V ss
Rychlost otáčení (naprázdno)	4500 - 8500 ot./min (6 nastavitelných stupňů)
Max. průměr brusného nástroje	125 mm
Přípustná tloušťka nástroje	1,0 - 6,0 mm
Závit vřetena	M14
Hmotnost (podle EPTA 01:2014)	2,7 kg
Kompatibilní baterie	Festool BP 18 Li (3,1 Ah, 4,0 Ah, 5,2 Ah, 6,2 Ah)
Hladina akustického tlaku LpA	86 dB(A) (K=3 dB)
Hladina akustického výkonu LwA	97 dB(A) (K=3 dB)
Vibrace (broušení)	5,0 m/s² (K=2 m/s²)
Vibrace (řezání)	≤2,5 m/s² (K=2 m/s²)
Hlavní funkce	Řezání, lehké broušení, kartáčování kovů, odstraňování otřepů (kovy a minerály, bez kapaliny)
Bezpečnostní funkce	Měkký rozběh, regulátor otáček, konstantní otáčky, ochrana proti zpětnému rázu, ochrana proti opětovnému spuštění, ochrana proti přehřátí
Dodávané příslušenství	Ochranný kryt, přídavná rukojeť VIBRASTOP, rychloupínací matice
Údržba a čištění	Po každém obrábění čistěte větrací otvory suchým beztukovým stlačeným vzduchem
Požadované ochranné vybavení	Chrániče sluchu, ochrana zraku, ochrana dýchacích cest (P2), rukavice, pevná obuv
Normy	CE, EN 60745, EN 12413, EN 13236, EN 1083

Často kladené otázky - AGC 18 FESTOOL

Jakou baterii použít s AGC 18?

Používejte výhradně baterie Festool řady BP 18 Li, modely 3,1 Ah, 4,0 Ah, 5,2 Ah nebo 6,2 Ah. Baterie jiných výrobců jsou zakázány.

Jak nastavit rychlost otáčení?

Otočte regulátor otáček [1-4] na jeden z 6 stupňů (4500 až 8500 ot./min), abyste přizpůsobili rychlost materiálu a brusnému nástroji.

Jaké ochranné vybavení mám nosit?

Noste chrániče sluchu, ochranné brýle, protiprachovou masku (třída P2), rukavice a pevnou obuv.

Mohu používat diamantové kotouče nebo pilové listy?

Ne. Používejte pouze aglomerované brusné kotouče (EN 12413), diamantové řezací kotouče (EN 13236) a kovové kartáče (EN 1083). Pilové listy, lešticí kotouče nebo karbidové nástroje jsou zakázány.

Jak vyměnit brusný nástroj?

Nejprve vyjměte baterii. Otevřete třmenovou rukojeť rychloupínací matice, ručně ji odšroubujte, nasaďte nástroj na přírubu, našroubujte matici a rukou utáhněte při blokování vřetena. Před použitím zkontrolujte upevnění.

Co znamená zvukový signál při spuštění?

Zvukový signál indikuje abnormální stav: vybitá baterie, vadná baterie, přehřátí, přehřátý nástroj, zablokovaný nástroj nebo nerozpoznaná baterie. Viz kapitola 10 návodu k nápravným opatřením.

Jak provádět údržbu AGC 18?

Po každém použití vyčistěte větrací otvory a vypínač suchým beztukovým stlačeným vzduchem. Před jakýmkoli údržbářským úkonem vždy vyjměte baterii.

Mohu brusku používat v dešti?

Ne. Nikdy nepoužívejte nástroj v dešti nebo ve vlhkém prostředí. Vlhkost může způsobit zkrat a požár.

Kde najdu náhradní díly?

Používejte pouze originální náhradní díly Festool. Navštivte web www.festool.cz/sluzby nebo kontaktujte autorizovaný servis Festool.

Jak skladovat přístroj?

Vyjměte brusný nástroj a baterii. Umístěte přístroj na místa pro odložení [1-11]. Skladujte na suchém a prachu chráněném místě.

NÁVOD K OBSLUZE AGC 18 FESTOOL

1 Symboly.... 127
2 Bezpečnostní pokyny....127
3 Použití v souladu s určením....131
4 Technické údaje 131
5 Jednotlivé součásti....131
6 Uvedení do provozu.... 132
7 Akumulátor....132
8 Nastavení....132
9 Práce s elektrickým nářadím....134
10 Akustické výstražné signály....134
11 Příslušenství....135
12 Údržba a ošetřování.... 135
13 Životní prostředí.... 135
14 Všeobecné pokyny.... 135

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Noste ochranné rukavice!

Používejte respirátor!

Noste ochranné brýle!

Noste pevnou obuv!

Nevyhazujte do domovního odpadu.

Rada, upozornění

Instruktážní návod

Nasazení akumulátoru

Vyjmutí akumulátoru

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumulátoru.

2.2 Bezpečnostní pokyny specifické pro dané nářadí

Společné bezpečnostní pokyny pro broušení, práci s drátěnými kartáči a rozbrušování

• Toto elektrické nářadí se používá jako bruska, drátěný kartáč a rozbrušovačka. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které dostanete společně s nářadím. Pokud nebudete dodržovat následující pokyny, může dojít k zásahu elektrickým proudem, požáru a/nebo těžkým poraněním.
• Toto elektrické nářadí není vhodné pro broušení brusným papírem a leštění. Použití, k němuž není elektrické nářadí určeno, může způsobit nebezpečí a poranění.
• Nepoužívejte příslušenství, které není výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jen samotná skutečnost, že lze příslušenství upevnit na nářadí, nezaručuje bezpečné použití.
• Přípustné otáčky nástroje musí být mini- málně tak vysoké jako maximální otáčky uvedené na elektrickém nářadí. Příslušen- ství, které se otáčí rychleji, než je přípust- né, může prasknout a rozletět se.
  – Vnější průměr a tlouštka nástroje musí odpovídat rozměrům elektrického nářadí. Nástroje s nesprávnými rozměry nelze do-statečně zakrýt nebo kontrolovat.
  – Nástroje se závitovým nástavcem musí přesně pasovat na závit vřetena nářadí. U nástrojů, které se montují pomocí příruby, musí průměr otvoru nástroje odpovídat upínacímu průměru příruby. Nástroje, které nejsou správně připevněny k elektrické-

Český

mu nářadí, se otáčejí nerovnoměrně, velmi silně vibrují a mohou způsobit ztrátu kontroly.

- Nepoužívejte poškozené nástroje. Zkontrolujte před každým použitím nástroje, jako jsou brusné kotouče, ohledně odlomení a trhlin, brusné talíře ohledně trhlin, obrusu nebo silného opotřebení, drátěné kartáče na uvolněné či zlomené dráty. Pokud elektrické nářadí nebo nástroj upadne, zkontrolujte, zda nedošlo k poškození, nebo použijte nepoškozené nástroje. Jakmile zkontrolujete a nasadíte nástroje, nezdržujte se ani vy, ani osoby nacházející se v blízkosti na úrovni rotujícího nástroje a nechte jej běžet jednu minutu v nejvyšších otáčkách. Poškozené nástroje během této doby většinou prasknou.

- Používejte osobní ochranné pomůcky. V závislosti na způsobu použití nářadí používejte celoobličejový ochranný štít, chránič očí nebo ochranné brýle. V případě potřeby používejte respirátor, ochranu sluchu, ochranné rukavice nebo speciální zástěru, které zabrání malým brusným částečkám a částečkám materiálu v proniknutí až k vašemu tělu. Oči je třeba chránit před odlétávajícími kousky, které vznikají při různých pracích. Respirátor nebo ochranná dýchací maska musí filtrovat prach vznikající při dané práci. Pokud jste dlouhou dobu vystaveni velkému hluku, můžete utrpět ztrátu sluchu.

- Dbejte na to, aby se ostatní osoby zdržovaly v bezpečné vzdálenosti od vašeho pracovního prostoru. Každá osoba, která vstoupí do pracovního prostoru, musí používat ochranné pomůcky. Úlomky obrobku nebo zlomené nástroje mohou odlétnout a způsobit zranění i mimo přímou pracovní oblast.

- Držte elektrické nářadí pouze za izolovaná úchytné plochy, pokud provádíte práce, při kterých by použitý nástroj mohl zasáhnout skrytá elektrická vedení. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.

– Elektrické nářadí nikdy neodkládejte, dokud se nástroj zcela nezastaví. Rotující nástroj by mohl zavadit o odkládací plochu, přičemž byste mohli nad elektrickým nářadím ztratit kontrolu.

– Nenechávejte elektrické nářadí běžet, když ho přenášíte. Váš oděv může být zachycen náhodným kontaktem s rotujícím nástrojem a nástroj se může zavrtat do vašeho těla.
- Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru vtahuje prach do plástě a vysoké nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.
– Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry by mohly takové materiály zapálit.
– Nepoužívejte nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných kapalných chladicích prostředků může vést k úrazu elektrickým proudem.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo blokovaného rotujícího nástroje, jako je brusný kotouč, drátěný kartáč atd. Zaseknutí nebo blokování vede k nenadálému zastavení rotujícího nářadí. Tím je nekontrolované elektrické nářadí vymrštěno proti směru otáčení nástroje v místě zablokování.

Když se např. brusný kotouč zasekne nebo zablokuje v obrobku, může se hrana brusného kotouče, která je zanořená v obrobku, „kousnout“, a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se pak pohybuje směrem k pracovníkovi nebo od něho, podle směru otáčení kotouče v místě zablokování. Brusné kotouče přitom mohou také prasknout.

Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Lze mu zabránit pomocí vhodných preventivních opatření, která jsou popsaná níže.

– Elektrické nářadí držte v rukou pevně a stůjte tak, aby vaše tělo a paže dokázaly zachytit sílu případného zpětného rázu. Vždy používejte přídavnou rukojeť, máte-li ji k dispozici, abyste měli co největší kontrolu nad silami zpětného rázu nebo reakčními momenty při náběhu. Pracovník může vhodnými bezpečnostními opatřeními síly zpětného rázu a reakční síly zvládnout.
- Nikdy nedávejte ruku do blízkosti otáčejícího se nástroje. Při zpětném rázu by nástroj mohl přes ruku přejet.
- Při práci stůjte tak, abyste při zpětném rázu nebyli v dráze pohybu elektrického nářadí. Zpětný ráz žene elektrické nářadí

v opačném směru vůči pohybu brusného kotouče v místě zablokování.

– Zvlášť opatrně pracujte v blízkosti rohů, ostrých hran atd. Nedopustte, aby se nástroj od obrobku odrazil zpátky a vzpříčil se. Otáčející se nástroj má v rozích, na ostrých hranách nebo když se odrazí, tendenci se zaseknout. To může způsobit ztrátu kontroly nebo zpětný ráz.

– Nepoužívejte řetězový kotouč ani ozubený pilový kotouč. Takové nástroje často působí zpětný ráz nebo ztrátu kontroly nad elek-trickým nářadím.

Speciální bezpečnostní pokyny pro broušení a rozbrušování

- Používejte výhradně brusná tělesa schválená pro vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa. Brusná tělesa, která nejsou určená pro elektrické nářadí, nemohou být náležitě zakryta a nejsou bezpečná.

– Zalomené brusné kotouče musí být na- montovány tak, aby jejich brusná plocha nevyčnívala nad úroveň hrany ochranného krytu. Nesprávně namontovaný brusný ko- touč, který přesahuje úroveň hrany ochran- ného krytu, nemůže být dostatečně chrá- něn.

- Ochranný kryt musí být bezpečně připev-něn k elektrickému nářadí a pro maximální bezpečnost nastaven tak, aby co nej-menší část brusného tělesa směřovala k obsluze. Ochranný kryt pomáhá chránit obsluhu před úlomky, náhodným kontak-tem s brusným předmětem i před jiskrami, které mohou zapálit oděv.

- Brusná tělesa se smí používat pouze pro doporučené možnosti použití. Například: Nikdy nebruste boční plochou dělicího ko-touče. Dělicí kotouče jsou určeny k odstra-ňování materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může zlomit.

- Používejte vždy nepoškozené upínací pří-ruby správné velikosti a tvaru pro vámi zvolený brusný kotouč. Vhodné upínací pří-ruby podpírají brusný kotouč a snižují tak riziko prasknutí brusného kotouče. Upínací příruby pro dělicí kotouče se mohou od upínacích přírub pro jiné brusné kotouče lišit.

– Nepoužívejte opotřebované brusné kotouče z větších elektrických nástrojů. Brusné kotouče pro větší elektrické nářadí nejsou

určeny pro vyšší otáčky menších elektrických nástrojů a mohou se zlomit.

Další speciální bezpečnostní pokyny pro rozbrušování

- Vyvarujte se blokování dělicího kotouče nebo příliš velkého přítlačného tlaku. Neprovádějte příliš hluboké řezy. Přetížení dělicího kotouče zvyšuje jeho opotřebení a náchylnost k zaseknutí nebo blokování, a tím i možnost zpětného rázu nebo zlomení brusného tělesa.

- Vyvarujte se oblasti před rotujícím dělicím kotoučem a za ním. Pokud dělicí kotouč pohybujete v obrobku směrem od sebe, může být kvůli zpětnému rázu elektrického nářadí s rotujícím kotoučem vymrštěn kotouč přímo na vás.

- Pokud se dělicí kotouč zasekne nebo pře rušíte práci, vypněte zařízení a držte jej klidně, dokud se kotouč nezastaví. Nikdy nezkoušejte ještě běžící dělicí kotouč vy- táhnout z řezu, jinak může dojít ke zpětné- mu rázu. Zjistěte a odstraňte příčinu zase- knutí.

- Nezapínejte elektrické nářadí, dokud se nachází v obrobku. Než budete pokračovat v řezání, nejprve počkejte, až dělicí kotouč dosáhne plných otáček. V opačném případě se může kotouč zaseknout, vyskočit z obrobku nebo způsobit zpětný ráz.

- Aby se snížilo riziko zpětného rázu zaklí-něním dělicího kotouče, podepřete desky nebo velké obrobky. Velké obrobky se mo-hou pod vaší vlastní hmotností prohnout. Obrobek musí být podepřen na obou stra-nách kotouče, a sice jak v blízkosti rozbru-šovacího řezu, tak i na hraně.

- Budte obzvláště opatrní při „řezání kapes“ ve stávajících stěnách nebo jiných oblastech, které nelze vidět. Ponorný dělicí ko-touč může způsobit zpětný ráz při řezání plynového či vodovodního potrubí, elektrického vedení nebo jiných předmětů.

Speciální bezpečnostní pokyny pro práci s drátěnými kartáči

- Pamatujte, že drátěný kartáč při běžném používání ztrácí kousky drátu. Nepřetěžujte dráty příliš vysokým přítlačným tlakem. Odlétávající kousky drátu mohou velmi snadno proniknout skrz oděv a/nebo pokožku.

- Pokud se doporučuje použít ochranný kryt, zamezte, aby se ochranný kryt a drátěný

kartáč dotýkaly. Talířovité a hrncovité kar-táče mohou díky přítlačnému tlaku a od-středivé síle zvětšit svůj průměr.

2.3 Další bezpečnostní pokyny

– Elektrické nářadí nepoužívejte v dešti nebo ve vlhkém prostředí. Vlhkost v elektrickém nářadí může způsobit zkrat a požár.
- Ved'te elektrické nářadí do materiálu pouze v zapnutém (běžícím) stavu.
– Z bezpečnostních důvodů musí být obrobek upnut do svěráku nebo jiného upínacího zařízení. Díky upnutému obrobku máte obě ruce volné k ovládání elektrického nářadí.
– Nepracujte na žebřících.
- Nerozbrušujte přes kovové předměty, hřebíky nebo šrouby.
- Používejte vhodné detekční přístroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro-udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.
- Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, některé druhy dřeva a kovy). Materiály obsahující azbest smí zpracovávat pouze osoby s odbornými znalostmi. Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu nebo osoby nacházející se v blízkosti představovat ohrožení. Dodržujte bezpečnostní předpisy platné ve vaší zemi.

K ochraně svého zdraví používejte re- tor P2.

• Po zpracování minerálních materiálů (např. sádry): Vyfoukejte vnitřek elektrického nářadí skrz větrací otvory suchým stlačeným vzduchem neobsahujícím olej. V opačném případě se může v plášti elektrického nářadí a na vypínači usadit prach, který ve spojení s vlhkostí vzduchu ztvrdne. To může vést k omezení spínacího mechanismu a může dojít k přehřátí elektrického nářadí.
• Po zpracování kovu: Vyfoukejte vnitřek elektrického nářadí skrz větrací otvory suchým stlačeným vzduchem neobsahujícím olej. Jinak se může uvnitř elektrického nářadí usadit vodivý prach. To může vést ke zkratu.

- K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumulátoru nepoužívejte žádné cizí nabíječky.

Používání příslušenství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění.

2.4 Bezpečnostní pokyny pro brusné nářadí

• Brusné nástroje jsou náchylné na rozbití, proto je nutné s nimi zacházet velmi opatrně! Použití poškozených, chybně upnutých nebo nasazených brusných nástrojů je nebezpečné a může vést k vážným poraněním.
• Nevystavujte brusné nástroje během skladování mechanickému poškození nebo škodlivým vlivům životního prostředí.
• S brusnými nástroji zacházejte a přepravujte je opatrně.
• Dodržujte pokyny uvedené na štítku či na brusném nástroji, jakož i omezení použití, bezpečnostní pokyny nebo další informace. V případě nejasností při výběru brusného nástroje se musí uživatel před použitím informovat u výrobce.
• Montáž brusných nástrojů je nutné provádět v souladu s kapitolou 8.2.
• Montáž brusných nástrojů smí provádět pouze kvalifikovaná osoba.

2.5 Hodnoty emisí

Hodnoty zjištěné podle EN 60745 představují typicky:

Při práci vzniká hluk

Poškození sluchu

▶ Používejte ochranu sluchu.

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 60745:

Broušení

$$ a _ {h} = 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Rozbrušování

$$ a _ {h} \leqslant 2, 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Uvedené emitované hodnoty (vibrace, hlučnost)

– slouží k porovnání nářadí,
– jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
- vztahují se k hlavním druhům použití elektrického nářadí.

Jiné použití, např. jako drátěné kartáče, může vést k jiným hodnotám emisí vibrací.

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.

Je nutné posoudit skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.

3 Použití v souladu s určením

Elektrické nářadí je určeno k rozbrušování, lehkému broušení, práci s drátěným kartáčem a odhrotování kovových a kamenných materiálů bez použití kapalných chladicích prostředků a brusiv.

Podle používání použijte vždy k tomu určený ochranný kryt.

Použít lze pouze vázané dělicí a brusné kotouče podle EN 12413, diamantové dělicí kotouče podle EN 13236 a drátěné kartáče podle EN 1083.

Toto elektrické nářadí nepoužívejte pro leštění, pro broušení povrchů s diamantovými kotouči a dále pro práce s diamantovými a tvrdými keramickými kotouči.

Je vyloučené použití frézovacích kotoučků, brusných nástrojů z tvrdokovu a brusných nástrojů pro třískové obrábění (s břitem s určenou geometrií).

Elektrické nářadí je určeno pro použití s akumulátory Festool konstrukční řady BP stejné napěťové třídy.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

4 Technické údaje

Akumulátorová úhlová bruska AGC 18

Napětí motoru 18 V DC
Otáčky (volnoběh)	4 500–8 500 min ^-1
Stupně otáček 1
	2 5 300 min ^-1
	3 6 100 min ^-1
	4 6 900 min ^-1
	5 7 700 min ^-1
	6 8 500 min ^-1
Obvodová rychlost brusného nářadí	80 m/s
Závit vřetena nástroje M 14
∅ brusného nástroje 125 mm
Tloušťka brusného nástroje	max. 6,0 mm
	min. 1,0 mm
Hmotnost podle EPTA-Procedure 01:2014	2,7 kg

5 Jednotlivé součásti

[1-1] Ochranný kryt
[1-2] Aretace vřetena
[1-3] Závit pro přídavné držadlo
[1-4] Regulace otáček
[1-5] Vypínač
[1-6] Přídavné držadlo
[1-7] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)
[1-8] Tlačítka pro uvolnění akumulátoru
[1-9] Tlačítko pro kapacitu u akumulátoru

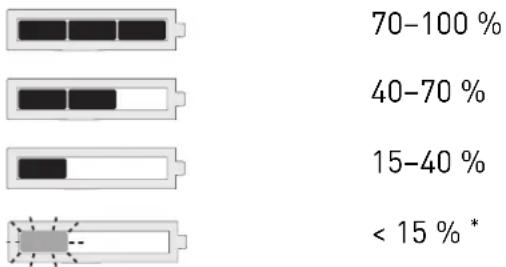

[1-10] Ukazatel kapacity
[1-11] Body pro uložení

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návo- du k použití.

5.1 Elektronika

Pozvolný rozběh

Elektronicky regulovaný rozběh zajišťuje klidný rozběh elektrického nářadí.

Český

Otáčky lze plynule nastavovat v rozsahu otáček pomocí ovládacího kolečka. Můžete tak rychlost optimálně přizpůsobit příslušnému materiálu. Dodržujte také informace na brusných nástrojích.

Konstantní otáčky

Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Výsledkem je dosažení konstantní rychlosti i při zatížení.

Ochrana před zpětným rázem

Při náhlém snížení otáček, např. kvůli blokování v rozbrušovacím řezu, se motor okamžitě vypne. Pro opětovné uvedení do provozu musí být elektrické nářadí vypnuto a pak znovu zapnuto.

Ochrana proti opětovnému spuštění

Vestavěná ochrana proti opětovnému spuštění zabraňuje, aby se elektrické nářadí v pohotovostním režimu po přerušení napětí opět samostatně spustilo. Pro opětovné uvedení do provozu musí být elektrické nářadí vypnuto a pak znovu zapnuto.

Ochrana proti přehřátí

Při přehřátí přepne bezpečnostní elektronika do režimu chlazení. Motor běží dál a konstantní otáčky jsou deaktivovány. Po chladicí fázi v délce cca 10–20 sekund je stroj opět připraven k provozu a plně zatížitelný.

6 Uvedení do provozu

6.1 Správné držení elektrického nářadí

Držte elektrické nářadí dvěma rukama za izolované úchytné plochy [1-7]: jednou rukou za kryt motoru za spínačem a druhou za přídavné držadlo [1-6].

6.2 Zapnutí/vypnutí

Zapnutí [2a]

▶ Posuňte vypínač [1-5] dopředu. Při současném tlaku na přední část vypínače je vypínač zajištěn.

Vypínač [1-5] je zaaretovaný a elektrické nářadí je zapnuté.

i Nářadí nasadte na materiál až po dosažení provozních otáček.

Nastavení otáček

Otáčky lze nastavit v šesti stupních podle požadavků obrobku.

▶ Nastavte regulátor otáček [1-4] na požadovaný stupeň.

Vypnutí [2b]

Zvedněte elektrické nářadí z opracovávaného materiálu.
▶ Stiskněte zadní část vypínače [1-5].
Aretace je uvolněná a elektrické nářadí je vypnuté.

VAROVÁNÍ

Nebezpečí zranění zpětným rázem, odlétávajícími částmi

• Před odložením elektrického nářadí počkejte, až se rotující brusný nástroj zcela zastaví.
• Položte elektrické nářadí na body pro odložení [1-11].

7 Akumulátor

▶ Nasazení akumulátoru [3a]
▶ Vyjmutí akumulátoru [3b]

7.1 Ukazatel kapacity

Ukazatel kapacity [1-10] zobrazí při stisknutí tlačítka [1-9] na cca 2 sekundy stav nabití akumulátoru:

* Doporučení: Před dalším používáním akumulátor nabijte.

Dalsí informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

8 Nastavení

VAROVÁNÍ

Nebezpečí poranění

▶ Před prací na elektrickém nářadí z něj vyjměte akumulátor.

8.1 Montáž [1-6] přídavného držadla

Pro zajištění bezpečné pracovní polohy bez únavy vždy používejte přídavné drža-

Díky speciální konstrukci „VIBRASTOP“ jsou vi-brace způsobené přídavným držadlem redukovány.

▶ V závislosti na způsobu práce našroubujte přídavné držadlo [1-6] z boku do závitu [1-3].

8.2 Montáž brusného nástroje [4]

UPOZORNĚNÍ

Nebezpečí poranění o horký a ostrý nástroj

▶ Nepoužívejte žádné vibrující, tupé a poškozené brusné nás troje.
▶ Nepoužívejte brusné nástroje, které byly před montáží vystaveny vysoké vlhkosti, mokru nebo vysokým teplotám.
▶ Noste ochranné rukavice.

VAROVÁNÍ

Nebezpečí zranění chybně namontovaným brusným nástrojem

• Vyklopte lištu [4-3] rychloupínací matice pouze při výměně brusného nástroje.
  Dbejte na to, aby byla příruba [4-4] před montáží brusného nástroje nasazená na vřetenu.

i Upínací matice utahujte nebo povolujte pouze rukou. Lišta nesmí být v žádném případě použita k utahování nebo povolování pomocí nástroje.

Pokud matice nejde uvolnit rukou, je možné ji uvolnit pouze pomocí klíče s čelním otvorem [5-1].

Pokud je lišta uvolněná nebo poškozená, nesmí být upínací matice v žádném případě nadále používána.

i Podle používání použijte vždy k tomu určený ochranný kryt.

▶ Sejměte akumulátor z elektrického nářadí.
▶ Otevřete lištu [4-3] rychloupínací matice.
▶ Vyšroubujte upínací matici [4-2] rukou.
▶ Násadte brusný nástroj na vřeteno a pří-rubu [4-4].

Dbejte na to, aby centrovací výstupek příruby zapadl přesně do otvoru kotouče a aby se tvar elektrického nářadí / vřetena přesně shodoval s přírubou.

Ujistěte se, že vřeteno elektrického nářadí odpovídá průměru otvoru brusného nástroje.

i Zalomené brusné nástroje musí být namontovány tak, aby jejich brusná plocha nevyčnívala nad úroveň hrany ochranného krytu.

Dodržujte předepsaný směr otáčení brusného nástroje (šipka na brusném nástroji = šipka na plášti nářadí [4-1]).

• Nasad'te rychloupínací matici na brusný nástroj a vřeteno.
  ▶ Sěskněte aretaci vřetena [4-5] na zadní straně zařízení.
  ▶ ③ Utáhněte upínací matici rukou.
  ▶ Zavřete lištu rychloupínací matice.
• Zkontrolujte upevnění a usazení brusného nástroje na elektrickém nářadí.
  ▶ Nechte nové brusné nástroje běžet pro kontrolu přibližně jednu minutu bez zatížení. Demontáž se provádí v obráceném pořadí [5a].

8.3 Montáž drátěných kartáčů [6]

▶ Sajměte držadlo [6-1].
▶ N2montujte držadlo s ochranou pro ruce [6-2].
▶ N2montujte drátěný kartáč [6-3] bezpečně na upínací závit [6-4]. Dodržujte pokyny přiložené k drátěnému kartáči.

8.4 Umístění ochranného krytu / ochranného krytu pro rozbrušování [7]

Ochranný kryt je již namontován. Jednoduchým otáčením lze polohu ochranného krytu přizpůsobit požadavkům pracovního kroku.

▶ Podržte zajišťovací páku ochranného krytu stisknutou.
▶ Nástavte ochranný kryt elektrického nářadí tak, aby byly jiskry a brusné částice od-váděny pryč od těla.
▶ Uolněte zajišťovací páku a otáčejte ochranný kryt, dokud se nezajistí.

① Ochranný kryt pro rozbrušování dostupný jako příslušenství lze umístit stejným způsobem.

8.5 Sejmutí ochranného krytu / ochranného krytu pro rozbrušování [8]

UPOZORNĚNÍ

Riziko poranění odlétávajícími jiskrami a rozbitými dělicími kotouči.

K rozbrušování používejte ochranný kryt dostupný jako příslušenství: Viz kapitolu 9.2

Český

Sejměte již namontovaný brusný nástroj z elektrického nářadí: Viz kapitolu 8.2.
▶ ① Podržte zajišťovací páku ochranného krytu stisknutou.
▶ Obočte ochranný kryt po překonání tlakového bodu dopředu.
▶ ③ Sejměte ochranný kryt z elektrického nářadí.

8.6 Montáž ochranného krytu / ochranného krytu pro rozbrušování [9]

OZNÁMENÍ

Známky opotřebení u ochranného krytu pro rozbrušování.

▶ Před zapnutím zkontrolujte, zda je možné brusným nástrojem volně pohybovat. Brusný nástroj nesmí brousit na ochranném krytu pro rozbrušování.
i Podle používání použijte vždy k tomu určený ochranný kryt.
▶ Nasadte ochranný kryt do přední pozice. Dbejte přitom na to, aby se poloha čepů a drážek shodovala.
▶ Očačejte ochranný kryt do požadované polohy, až se zajišťovací páka sama zajistí. K montáži brusného nástroje viz kapitolu 8.2.

9 Práce s elektrickým nářadím

VAROVÁNÍ

Nebezpečí poranění

▶ Vedte elektrické nářadí do materiálu pouze v zapnutém (běžícím) stavu.
▶ Upevněte obrobek tak, aby se při práci nemohl pohnout.
▶ Udržujte ruce mimo dosah rotujícího brusného nástroje.

VAROVÁNÍ

Nebezpečí zranění v důsledku křehkého brusného nástroje

▶ Dbejte na to, aby nebylo překročeno datum expirace brusného nástroje.

VAROVÁNÍ

Nebezpečí zranění kvůli rotujícímu obrobku

▶ Bezpečně upevněte obrobek.

VAROVÁNÍ

Nebezpečí zranění při práci nad hlavou

• Při práci nad hlavou vždy noste ochranné brýle.
  ▶ Používejte ochrannou dýchací masku P2.

① Pokud elektrické nářadí nepoužíváte, je možné jej odložit na odkládací body [1-11].

▶ Před transportem vyjměte brusný nástroj z elektrického nářadí.

9.1 Broušení

Při broušení používejte vždy ochranný kryt, který je součástí dodávky.

Ochranný kryt je již namontován. K demontáži ochranného krytu viz kapitolu 8.5.

9.2 Rozbrušování

K rozbrušování používejte vždy ochranný kryt TSH-AGC 18-125 dostupný jako příslušenství. Montáž, umístění a demontáž ochranného krytu pro rozbrušování se provádí stejně jako u ochranného krytu, viz kapitolu 8.5 a 8.6.

▶ Ved'te brusný nástroj vždy rovně přes obrobek.
Dbejte na to, aby se brusný nástroj nezasekl a nebyl zatížen šikmo nebo bočně.
▶ U tlustostěnných obrobků provedte řez pomocí oscilačních pohybů a pod mírným tlakem elektrického nářadí.

9.3 Práce s drátěnými kartáči

VAROVÁNÍ

Nebezpečí zranění očí vlivem odlétávajících částí/drátů

▶ Noste ochranné brýle.

Pro práci s drátěnými kartáči používejte vždy ochranu rukou HS-AGC18 dostupnou jako příslušenství, viz kapitolu 8.3.

10 Akustické výstražné signály

Pokud se elektrické nářadí kvůli následujícím provozním stavům vypne, zazní výstražný signál.

Není akceptován akumulátor.

• Vyměňte akumulátor.
  – Zkontrolujte funkčnost vychladlého akumulátoru pomocí nabíječky.

Přehřátý akumulátor.

- Nechte akumulátor vychladnout.

Elektrické nářadí je přehřáté.

– Po vychladnutí můžete elektrické nářadí opět uvést do provozu.

Elektrické nářadí je vadné.

- Kontaktujte zákaznický servis nebo specializovaného prodejce Festool.

Elektrické nářadí je zablokované.

- Odstraňte zablokování.

① Pokud se elektrické nářadí vypne při zablokování, nezazní výstražný signál.

11 Příslušenství

Používejte pouze originální příslušenství Festool, jak je popsáno v přiměřeném používání.

Používáním méně kvalitních nástrojů a příslušenství od jiných výrobců se může zvýšit nebezpečí poranění a dojít k výraznému nevyvážení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší opotřebení nářadí.

Objednací čísla pro příslušenství a nářadí naleznete ve svém katalogu Festool nebo na internetu na www.festool.cz.

12 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

• Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor.
  ▶ Veškeré údržby a opravy, které vyžadují otevření elektrického nářadí, smí provádět pouze autorizované servisní středisko.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Při zpracování minerálních materiálů (např. sádry) se může v plášti elektrického nářadí a na vypínači usadit prach, který ve spojení s vlhkostí vzduchu ztvrdne. To může vést k omezení spínacího mechanismu a může dojít k přehřátí elektrického nářadí.

Při zpracování materiálu se může uvnitř elektrického nářadí usadit vodivý prach. To může vést ke zkratu.

▶ Po každém zpracování vyfoukejte vnitřek elektrického nářadí skrz větrací otvory a vypínač suchým stlačeným vzduchem neobsahujícím olej.

Brusné nářadí po použití očistěte.

Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.

13 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte vnitrostátní předpisy.

Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach

14 Všeobecné pokyny

14.1 Bluetooth®

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

Spis treści
