AGC 18 - Murskain FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton kulmahiomakone (hiomakone)
Merkki	Festool
Malli	AGC 18
Nimellisjännite	18 V DC
Pyörimisnopeus (tyhjäkäynti)	4500 - 8500 rpm (6 säädettävää tasoa)
Hiomalaikan maksimihalkaisija	125 mm
Terän sallittu paksuus	1,0 - 6,0 mm
Karan kierre	M14
Paino (EPTA 01:2014 mukaan)	2,7 kg
Yhteensopiva akku	Festool BP 18 Li (3,1 Ah, 4,0 Ah, 5,2 Ah, 6,2 Ah)
Äänenpainetaso LpA	86 dB(A) (K=3 dB)
Äänitehotaso LwA	97 dB(A) (K=3 dB)
Tärinä (hiominen)	5,0 m/s² (K=2 m/s²)
Tärinä (katkaisu)	≤2,5 m/s² (K=2 m/s²)
Päätoiminnot	Katkaisu, kevyt hionta, metalliharjaus, purseenpoisto (metallit ja mineraalit, ilman nestettä)
Turvatoiminnot	Pehmeä käynnistys, nopeudensäädin, vakionopeus, takaiskuesto, uudelleenkäynnistyksen esto, ylikuumenemissuoja
Mukana tulevat lisävarusteet	Suojakotelo, VIBRASTOP-lisäkahva, pikalukitusmutteri
Huolto ja puhdistus	Puhdista ilmanottoaukot kuivalla ja öljyttömällä paineilmalla jokaisen työstön jälkeen
Tarvittavat suojavarusteet	Kuulonsuojaus, silmäsuojaus, hengityssuojain (P2), käsineet, tukevat kengät
Standardit	CE, EN 60745, EN 12413, EN 13236, EN 1083

Usein kysytyt kysymykset - AGC 18 FESTOOL

Mitä akkua käyttää AGC 18:n kanssa?

Käytä yksinomaan Festool BP 18 Li -sarjan akkuja, malleja 3,1 Ah, 4,0 Ah, 5,2 Ah tai 6,2 Ah. Muiden valmistajien akut ovat kiellettyjä.

Kuinka säätää pyörimisnopeutta?

Käännä nopeudensäädintä [1-4] johonkin kuudesta tasosta (4500–8500 rpm) sovittaaksesi nopeuden materiaaliin ja hiomaterään.

Mitä suojavarusteita minun tulee käyttää?

Käytä kuulonsuojausta, suojalaseja, pölynaamaria (luokka P2), käsineitä ja tukevia kenkiä.

Voinko käyttää timanttilaikkoja tai sahanteriä?

Ei. Käytä vain sidottuja hiomalaikkoja (EN 12413), timanttikatkaisulaikkoja (EN 13236) ja metalliharjoja (EN 1083). Sahanterät, kiillotuslaikat tai kovametallityökalut ovat kiellettyjä.

Kuinka vaihtaa hiomaterä?

Irrota ensin akku. Avaa pikalukitusmutterin jalustakahva, kierrä se irti käsin, aseta terä laipan päälle, kiristä mutteri takaisin ja kiristä käsin samalla karaa lukiten. Tarkista kiinnitys ennen käyttöä.

Mitä äänimerkki tarkoittaa käynnistyksessä?

Äänimerkki ilmaisee epänormaalin tilan: tyhjä akku, viallinen akku, ylikuumentunut akku, ylikuumentunut työkalu, tukkeutunut työkalu tai tunnistamaton akku. Katso korjaavat toimenpiteet ohjekirjan luvusta 10.

Kuinka huoltaa AGC 18:ta?

Puhdista jokaisen käytön jälkeen ilmanottoaukot ja kytkin kuivalla ja öljyttömällä paineilmalla. Irrota aina akku ennen huoltotoimenpiteitä.

Voinko käyttää hiomakonetta sateessa?

Ei. Älä koskaan käytä työkalua sateessa tai kosteassa ympäristössä. Kosteus voi aiheuttaa oikosulun ja tulipalon.

Mistä löydän varaosia?

Käytä vain Festool-alkuperäisvaraosia. Katso www.festool.fi/palvelut tai ota yhteyttä valtuutettuun Festool-korjaamoon.

Kuinka varastoida laite?

Irrota hiomaterä ja akku. Aseta laite tukipisteille [1-11]. Varastoi kuivassa ja pölyttömässä paikassa.

KÄYTTÖOHJE AGC 18 FESTOOL

1 Tunnukset 78
2 Turvallisuusohjeet....78
3 Määräystenmukainen käyttö....82
4 Tekniset tiedot....82
5 Laitteen osat....82
6 Käyttöönotto.... 83
7 Akku....83
8 Asetukset....84
9 Työskentely sähkötyökalulla....85
10 Varoitusäänimerkit....86
11 Lisävarusteet ja tarvikkeet....86
12 Huolto ja hoito.... 86
13 Ympäristö.... 86
14 Yleisiä ohjeita.... 87

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä työkäsineitä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Käytä tukevia jalkineita!

Älä hävitä kotitalousjätteiden mukana.

Ohje, vihje

Käsittelyohje

Akun asennus

Akun irrotus

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

2 Turvallisuusohjeet

2.1 Yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

Yhteiset turvallisuusohjeet hiontaan, teräs-harjaukseen ja katkaisuhiontaan

• Tämä sähkötyökalu on tarkoitettu hiontaan, teräsharjaukseen ja katkaisuhiontaan. Huomioi laitteen mukana saamasi turvallisuusohjeet, käyttöohjeet, kuvat ja tiedot. Seuraavia ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
• Tämä sähkötyökalu ei sovellu hiekkapaperihiontaan eikä kiillottamiseen. Sähkötyökalun käyttäminen määräysten vastaisiin tarkoituksiin voi aiheuttaa vaaroja ja tapaturmia.
• Älä käytä sellaisia tarvikkeita, joita valmistaja ei ole tarkoittanut tai suositellut käytettäväksi tämän sähkötyökalun kanssa. Vain se, että tarvikkeen pystyy kiinnittämään sähkötyökaluun, ei ole tae sen käytön turvallisuudesta.
• Käyttötarvikkeen suurimman sallitun kierrosluvun on oltava vähintään yhtä suuri kuin sähkötyökalulle ilmoitettu enimmäiskierrosluku. Sallittua nopeammin pyörivä käyttötarvike voi murtua ja sinkoutua ympäriinsä.
• Käyttötarvikkeen ulkohalkaisijan ja pak-suuden täytyy vastata sähkötyökalun mit-tatietoja. Väärän mittaisia käyttötarvikkeita ei pystytä suojaamaan eikä hallitsemaan riittävän hyvin.
• Kierreliitännällä varustettujen käyttötarvikkeiden täytyy sopia tarkalleen hiomakaran kierteelle. Laippa-asenteisissa käyttötarvikkeissa käyttötarvikkeen reiän halkaisijan täytyy sopia laipan kiinnityskohdan halkaisijalle. Käyttötarvikkeet, jot-

ka eivät kiinnity kunnolla sähkötyökaluun, pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa hallinnan menettämisen.

• Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta käyttötarvikkeet ennen jokaista käyttökertaa mahdollisten vaurioiden varalta (esim. hiomalaikkojen säröt tai halkeamat, hiomalautasten halkeamat tai voimakas kuluneisuus, teräsharjojen irronneet tai katkenneet langat). Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta vaurioiden varalta tai vaihda ehjä käyttötarvike tilalle. Kun olet tarkastanut ja kiinnittänyt käyttötarvikkeen, poistu yhdessä muiden lähellä olevien henkilöiden kanssa pyörivän käyttötarvikkeen käyttöalueen ulkopuolelle ja anna laitteen käydä maksimikierrosluvulla 1 minuutin ajan. Vialliset käyttötarvikkeet rikkoutuvat yleensä tämän testausajan sisällä.
• Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteen mukaan kasvojen-suojainta, silmiensuojainta tai suojalaseja. Käytä tarpeen mukaan pölysuojainta, kuulonsuojainta, työkäsineitä tai erikoisessua, joka suojaa sinua pieniltä siruilta ja pöly-hiukkasilta. Silmät tulee suojata ympäriin-sä sinkoutuvilta siruilta, joita syntyy eri käyttösovelluksissa. Pöly- tai hengityssuo-jaimien täytyy suodattaa työssä syntyvä pö- ly. Jos altistut pitkäaikaisesti melulle, tämä voi aiheuttaa kuuroutta.
• Varmista, että sivulliset pysyvät turvallisella etäisyydellä työpisteestä. Kaikkien työalueelle tulevien täytyy käyttää henkilönsuojaimia. Työkappaleesta murtuneet sirpaleet tai rikkoutuneet käyttötarvikkeet saattavat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.
  – Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike saattaa osua pilossa oleviin sähköjohtoihin. Kosketus jännitteiseen sähköjohtoon saattaa johtaa sähköä myös laitteen metalliosiin ja aiheuttaa sähköiskun.
• Älä missään tapauksessa laita sähkötyökalua syrjään, ennen kuin käyttötarvike on pysähtynyt paikalleen. Pyörivä käyttötarvike voi koskettaa allaan olevaa pintaa ja ai-

heuttaa tämän myötä sähkötyökalun hallinnan menettämisen.

• Älä kuljeta sähkötyökalua, kun se on käynnissä. Vaatteesi saattavat takertua pyörivään käyttötarvikkeeseen, jolloin käyttötarvike voi porautua kehoosi.
• Puhdista sähkötyökalun tuuletusreiät säännöllisin väliajoin. Moottorin tuuletin imee pölyä rungon sisään ja laitteen sisään päässyt suuri metallipölymäärä voi aiheuttaa sähkövaaran.
• Älä käytä sähkötyökalua palonarkojen materiaalien lähellä. Kipinät saattavat sytyttää palonarat materiaalit.
• Älä käytä käyttötarvikkeita, jotka vaativat lastuamisnestettä. Veden tai lastuamis-nesteiden käyttö voi aiheuttaa sähköiskun.

Takaisku ja sitä koskevat turvallisuusohjeet

Takaisku on äkillinen reaktio, joka syntyy pyörivän käyttötarvikkeen (esim. hiomalaikka, hiomalautanen, teräsharja, yms.)jumittuessa. Jumittuminen pysäyttää pyörivän käyttötarvikkeen yhtäkkiä. Tällöin sähkötyökalu tempautuu juuttumiskohdassa hallitsemattomasti käyttötarvikkeen pyörintäsuuntaan vastaan.

Jos esim. hiomalaikka jumittuu tai lukittuu työkappaleeseen, hiomalaikan reuna saattaa upota ja juuttua työkappaleeseen. Tällöin hiomalakka voi murtua tai aiheuttaa takaiskun. Hiomalaikka tempautuu tällöin käyttäjän suuntaan tai käyttäjästä poispäin, riippuen laikan pyörintäsuunnasta jumittumiskohdassa. Tässä yhteydessä hiomalaikat voivat myös murtua.

Takaisku on seuraus sähkötyökalun väärästä tai epäasianmukaisesta käytöstä. Sen voi estää sopivilla varotoimenpiteillä, kuten seuraavana on kuvattu.

– Pidä sähkötyökalusta tukevasti kiinni molemin käsin ja pidä keho ja käsivarret sellaisessa asennossa, jossa voit hallita takaiskusta syntyviä voimia. Käytä aina lisäkahvaa (mikäli kuuluu varustukseen), jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia ja käynnistyksen yhteydessä syntyviä reaktiomomentteja.

Työkalun käyttäjä pystyy hallitsemaan ta- kaisku- ja reaktiovoimia soveltuvia varotoi- menpiteitä noudattamalla.

- Älä missään tapauksessa pidä kättä pyöri- vien käyttötarvikkeiden lähellä. Käyttötar- vike voi sinkoutua takaiskun seurauksena kätesi päälle.

Suomi

– Vältä pitämästä kehoasi sillä alueella, jo- hon sähkötyökalu tempautuu takaiskun yhteydessä. Takaisku tempaa sähkötyöka- lun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden juuttumiskohdassa.
- Työskentele erityistä varovaisuutta nou-dattaen nurkkien, terävien reunojen yms. alueilla. Estä käyttötarvikkeiden ponnahtaminen irti työkappaleesta ja kiinnijuuttuminen. Pyörivä käyttötarvike juuttuu her-kästi kiinni nurkissa, terävissä kulmissa tai ponnahtaessaan irti työkappaleesta. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.
- Älä käytä ketju- tai hammastettua sahanterää. Sellaiset käyttötarvikkeet aiheuttavat usein takaiskun tai sähkötyökalun hallinnan menettämisen.

Hiontaa ja katkaisuhiontaa koskevat erityiset turvallisuusohjeet

• Käytä vain sähkötyökaluusi hyväksyttyjä hiomatarvikkeita ja näille hiomatarvikkeille tarkoitettua suojusta. Sähkötyöka-lulle sopimattomia hiomatarvikkeita ei voi-da suojata tarpeeksi tehokkaasti ja ne eivät ole turvallisia.
• Taivutetut hiomalaikat täytyy asentaa niin, ettei niiden hiomapinta ulotu suojuksen reunan tasoa pidemmälle. Epäasianmukaisesti asennettu hiomalaikka, joka ulottuu suojuksen reunan tasoa pidemmälle, ei ole suojattu riittävän tehokkaasti.
• Suojus täytyy kiinnittää kunnolla sähkötyökaluun ja säätää parhaan turvallisuuden takaamiseksi niin, että mahdollisimman pieni osuus hiomatarvikkeesta on esillä käyttäjään nähden. Suojus suojaa käyttäjää siruilta, hiomatarvikkeen tahattomalta koskettamiselta ja kipinöiltä, jotka saattaisivat sytyttää vaatteet.
• Hiomatarvikkeita saa käyttää vain suositeltuihin käyttökohteisiin. Esimerkki: Älä missään tapauksessa hio katkaisulaikan kylkipinnalla. Katkaisulaikat on tarkoitettu laikan päätyreunalla tehtävään materiaalin työstöön. Näiden hiomatarvikkeiden sivusuuntainen kuormitus saattaa aiheuttaa laikan rikkoutumisen.
• Käytä aina vauriotonta kiinnityslaippaa, joka on oikean kokoinen ja muotoinen ja sopii valitsemaasi hiomalaikkaan. Soveltuva laippa tukee hiomalaikkaa ja vähentää laikan murtumisvaaraa. Katkaisulaikkojen

laipat saattavat erota muiden hiomalaikko- jen laipoista.

- Älä asenna loppuun kuluneita hiomalaikkoja, joita on käytetty suuremmissa sähkötyökaluissa. Suurempien sähkötyökalujen hiomalaikat eivät kestä pienempien sähkötyökalujen suurta kierroslukua ja ne saattavat murtua.

Muita katkaisuhiontaa koskevia erityisiä turvallisuusohjeita

• Vältä katkaisulaikan jumittumista tai liian suurta painamisvoimaa. Älä leikkaa liian syviä uria. Katkaisulaikan ylikuormitus lisää rasitusta ja aiheuttaa herkästi laikan kanttaamisen tai jumittumisen, jolloin syntyy takaiskun tai hiomatarvikkeen murtumisvaara.
• Vältä pyörivän katkaisulaikan edessä ja takana olevaa aluetta. Jos liikutat katkaisulaikkaa työkappaleessa itsestäsi pois-päin, takaiskutapauksessa sähkötyökalu saattaa sinkoutua pyörivän laikan kanssa suoraan sinua kohti.
• Jos katkaisulaikka jumittuu tai keskeytät työskentelyn, sammuta moottori ja pidä työkalua liikuttamatta paikallaan, kunnes laikka on pysähtynyt paikalleen. Älä yritä vetää edelleen pyörivää katkaisulaikkaa leikkausurasta, koska muuten voi tapah-tua takaisku. Selvitä ja poista jumittumisen syy.
• Älä käynnistä sähkötyökalua uudelleen, kun se on kiinni työkappaleessa. Anna katkaisulaikan kiihtyä maksiminopeuteen, ennen kuin jatkat leikkaamista varovaisuutta noudattaen. Muuten syntyy vaara, että laikka jumittuu, ponnahtaa pois työkappaleesta tai aiheuttaa takaiskun.
• Tue levyt ja suuret työkappaleet, jotta saat vähennettyä katkaisulaikan jumittumisesta johtuvaa takaiskuvaaraa. Suuret työkappaleet voivat taipua omasta painostaan. Työkappale täytyy tukea laikan kummalla-kin puolella, sekä katkaisu-uran läheltä et- tä myös reunojen kohdalta.
  – Noudata erityistä varovaisuutta, kun teet upotusleikkauksia seiniin tai muihin pii-lossa olevien kohteisiin. Materiaaliin up-poava katkaisulaikka voi aiheuttaa takais-kun, jos se osuu kaasu- tai vesiputkiin, säh-köjohtoihin tai muihin esteisiin.

Teräharjoilla työskentelyä koskevat erityisen turvallisuusohjeet

• Muista, että teräsharjoista irtoaa langan-paloja myös tavanomaisen käytön yhtey-dessä. Älä ylikuormita teräslankoja liiallisella painamisvoimalla. Ympäriinsä sinkoutuvat langanpalat saattavat lävistää herkästi ohuen vaatekankaan ja/tai ihon.
• Jos työhön suositellaan suojusta, varmista, ettei suojus voi koskettaa teräsharjaa. Lautas- ja kuppiharjojen halkaisija saattaa suurentua painamisvoiman ja keskipakovoiman vaikutuksesta.

2.3 Lisäturvallisuusohjeet

• Älä käytä sähkötyökalua sateessa tai kosteassa ympäristössä. Kosteus voi aiheuttaa sähkötyökalussa oikosulun tai tulipalon.
• Ohjaa sähkötyökalu vain moottori käynnissä materiaaliin.
• Turvallisuussyistä työkappale täytyy kiinnittää ruuvipenkkiin tai muuhun kiinnityslaitteeseen. Kiinnitetty työkappale vapauttaa molemmat käden sähkötyökalun käyttöön.
• Älä työskentele tikkailla seisten.
• Älä katkaise metalliesineiden, naulojen tai ruuvien kohdalta.
• Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta. Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.
• Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä). Asbestipitoisia materiaalilajeja saavat työstää vain asiantuntevat henkilöt. Näiden pölylaatujen koskettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ihmisille. Noudata oman maasi voimassaolevia turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi P2-ityssuojainta.

- Mineraalisten materiaalien (esim. kipsi, jne.) työstön jälkeen: puhdista sähkötyökalun sisäosa tuuletusaukkojen kautta ja kytkinosa kuivalla ja öljyttömällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käynnistys-/sammutuskytkimeen

voi kertyä pölyä, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saattaa häiritä kytkentämekanismin toimintaa ja sähkötyökalu voi ylikuumentua.

• Metallin työstön jälkeen: Puhdista sähkötyökalun sisäosa tuuletusaukkojen kautta kuivalla ja öljyttömällä paineilmalla. Muuten sähkötyökalun sisäosaan saattaa kertyä sähköä johtavaa pölyä. Tämä voi aiheuttaa oikosulun.
• Älä käytä akkusähkötyökalua verkkolaitteilla tai vierailla akuilla. Älä käytä vieraita latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä-tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

2.4 Hiomatarvikkeiden turvallisuusohjeet

• Hiomatarvikkeet murtuvat herkästi. Siksi niitä on käsiteltävä erittäin varovasti! Vauri-oituneet sekä väärin kiristetyt tai asennetut hiomatarvikkeet ovat vaarallisia ja saatta-vat aiheuttaa vakavia vammoja.
• Älä altista varastossa olevia hiomatarvikkeita mekaaniselle rasitukselle tai haitallisille ympäristövaikutuksille.
• Käsittele ja kuljeta hiomatarvikkeita varovasti.
• Huomioi etiketin tai hiomatarvikkeen tiedot sekä käyttörajoitukset, turvallisuusohjeet ja muut mahdolliset ohjeet. Jos hiomatarvikkeiden valinnassa on epäselvyyksiä, käyttäjän tulee kysyä neuvoa valmistajalta ennen käytön aloittamista.
• Hiomatarvikkeiden asennus täytyy tehdä luvun 8.2 mukaan.
• Hiomatarvikkeita saavat asentaa vain asiantuntevat henkilöt.

2.5 Päästöarvot

EN 60745 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 86 dB(A)

Äänentehotaso L _WA = 97 dB(A)

Epävarmuus K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Suomi

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 60745:

Hionta

$$ a _ {h} = 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Katkaisuhiominen

$$ a _ {h} \leqslant 2, 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

Muilla käyttötavoilla (esim. teräsharjaus) voivat muodostua erilaisia tärinäarvoja.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
• Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Tämä sähkötyökalu on tarkoitettu metalli- ja kivimateriaalien katkaisuhiontaan, kevyeen hiontaan, teräsharjaukseen ja jäysteen poistoon ilman lastuamisnesteiden ja voiteluaineiden käyttöä.

Käytä käyttötavan mukaan kyseiseen tehtävään sopivaa suojusta.

Työkalussa saa käyttää vain standardin EN 12413 mukaisia keinohartsisidosteisia katkaisu- ja hiomalaikkoja, standardin EN 13236 mukaisia timanttikatkaisulaikkoja sekä standardin EN 1083 mukaisia teräsharjoja.

Älä käytä tätä sähkötyökalua kiillottamiseen, pintojen hiontaan timanttilaikoilla eikä timantti- ja kovakeramiikkalaikoilla tehtäviin töihin.

Työkalussa ei saa käyttää kiekkojyrsimiä eikä kovametallisia tai lastuavia hiomatarvikkeita (joissa on geometrisesti muodostettu teräsär-mä).

Tämä sähkötyökalu on tarkoitettu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

4 Tekniset tiedot

Akkukulmahiomakone AGC 18

Moottorin jännite 18 V DC
Kierrosluku (kuormitta-matta)	4500 - 8500 min ^-1
Kierroslukuportaat 1	4500 min ^-1
	2 5300 min ^-1
	3 6100 min ^-1
	4 6900 min ^-1
	5 7700 min ^-1
	6 8500 min ^-1
Hiomatarvikkeen kehäno-peus	80 m/s
Hiomakaran kierre M 14
Hiomatarvikkeen ∅ 125 mm
Hiomatarvikkeen pak-suus	maks. 6,0 mm
	min. 1,0 mm
Paino EPTA-Procedure01:2014 -ohjeen mukaan	2,7 kg

5 Laitteen osat

[1-1] Suojus
[1-2] Karan lukitsin
[1-3] Lisäkahvan kierre
[1-4] Kierrosluvun säätö
[1-5] Käynnistys-/sammutuskytkin
[1-6] Lisäkahva
[1-7] Eristetyt kahvapinnat (harmaan värinen alue)
[1-8] Akun vapautuspainikkeet
[1-9] Akun kapasiteetin painike

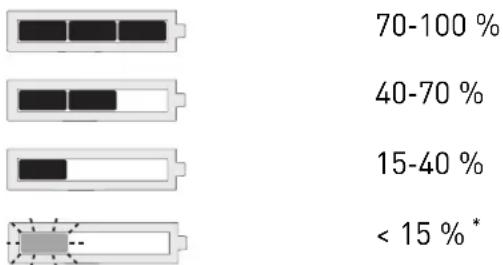

[1-10] Kapasiteettinäyttö
[1-11] Tukipisteet

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

Mainitut kuvat ovat käyttöohjekirjan alussa.

5.1 Elektroniikka

Pehmeä käynnistyminen

Elektronisesti säädetty pehmeä käynnistys varmistaa sähkötyökalun nykäisemättömän käynnistyksen.

Kierroslukusäädin [1-4]

Kierrosluku voidaan säätää säätöpyörän avulla portaattomasti kierroslukalueen rajoissa. Siten voit säätää nopeuden optimaalisesti kullekin materiaalille sopivaksi. Huomioi tässä yhteydessä myös hiomatarvikkeissa annetut tiedot.

Tasainen kierrosluku

Elektroniikka pitää moottorin esivalitun kierrosluvun samana. Tämän ansiosta nopeus pysyy jatkuvasti tasaisena myös kuormituksessa.

Takaiskusuoja

Moottori sammuu välittömästi, jos kierrosno-peus laskee äkillisesti, esimerkiksi laikan ju-mittuessa katkaisuleikkauksen yhteydessä. Jotta moottorin voi käynnistää uudelleen, sähkö-työkalu täytyy ensin kytkeä pois päältä ja sen jälkeen uudelleen päälle.

Uudelleenkäynnistyssuoja

Sisäänrakennettu uudelleenkäynnistyssuoja estää jatkuvalle käytölle kytketyn sähkötyökalun automaattisen käynnistymisen jännitekatkok-sen jälkeen. Jotta moottorin voi käynnistää uudelleen, sähkötyökalu täytyy ensin kytkeä pois päältä ja sen jälkeen uudelleen päälle.

Ylikuumenemissuoja

Ylikuumenemisen yhteydessä turvaelektroniikka kytkee jäähdytyskäytön pälle. Moottori käy edelleen ja vakiokierrosnopeus deaktivoidaan. Noin 10-20 sekunnin pituisen jäähdytyskäytön jälkeen työkalu on jälleen käyttövalmis ja kestää maksimikuormitusta.

6 Käyttöönotto

6.1 Sähkötyökalun pitäminen kunnollisessa otteessa

Pidä molemmin käsin kiinni sähkötyökalun eristetyistä kahvapinnoista [1-7]: pidä kiinni kytkimen takaa moottorin rungosta ja ota toisella kädellä kiinni lisäkahvasta [1-6].

6.2 Päälle-/poiskytkentä

Päällekytkentä [2a]

- Työnnä käynnistys-/sammutuskytkintä [1-5] eteenpäin. Käynnistys-/sammutuskytkin lukittuu päälle, kun painat samalla kytkimen etuosaa.

Käynnistys-/sammutuskytkin [1-5] on lukittu paikalleen ja sähkötyökalu on kytketty päälle.

① Ohjaa laite materiaaliin vasta sen jälkeen kun työkalu on kiihtynyt käyttönopeuteen.

Kierrosluvun säätäminen

6-portaisella säätimellä kierrosluvun voi säätää sopivaksi työkappaleen vaatimusten mukaan.

▶ Säädä haluamasi nopeusporras kierrosluvun säätimellä [1-4].

Kytkeminen pois päältä [2b]

• Nosta sähkötyökalu työstettävästä materiaalista ylös.
  ▶ Paina käynnistys-/sammutuskytkimen [1-5] takaosaa.

Lukitus avautuu ja sähkötyökalu sammuu.

VAROITUS

Loukkaantumisvaara takaiskun ja ympäriin- sä sinkoutuvien sirujen takia

- Odota ennen sähkötyökalun asettamista syrjään, että pyörivä hiomatarvike on pysähtynyt paikalleen.

▶ Aseta sähkötyökalu syrjään tukipisteiden [1-11] varaan.

7 Akku

▶ Akun asennus [3a]
▶ Akun irrotus [3b]

7.1 Kapasiteettinäyttö

Kapasiteettinäyttö [1-10] näyttää painiketta [1-9] painettaessa akun lataustilan n. 2 s ajan:

* Suositus: lataa akku ennen käytön jatkamista.

i Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

8 Asetukset

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

8.1 Lisäkahvan [1-6] kiinnittäminen

Käytä aina lisäkahvaa turvallisen ja vai- vattoman työskentelyasennon takaamiseksi.

"VIBRASTOP"-erikoisrakenteen ansiosta lisä- kahva vähentää tärinää.

▶ Ruuvaa lisäkahva [1-6] työtehtävän mukaan sivukautta kierteeseen [1-3].

8.2 Hiomatarvikkeen asentaminen [4]

HUOMIO

Kuumasta ja terävästä työkalusta aiheutuva loukkaantumisvaara

• Älä käytä täriseviä, tylsiä tai viallisia hio-matarvikkeita.
• Älä käytä hiomatarvikkeita, jos ne ovat altistuneet ennen asennusta kosteudelle, vedelle tai korkeille lämpötiloille.
  ▶ Käytä työkäsineitä.

VAROITUS

Loukkaantumisvaara, jos hiomatarvike asennetaan väärin

Käännä pikakiinnitysmutterin sanka [4-3] ylös vain, kun vaihdat hiomatarvikkeen.
▶ Varmista, että laippa [4-4] on kytketty ka-raan ennen hiomatarvikkeen asennusta.

① Kiristä tai löysää kiinnitysmutteri vain kä-dellä. Sankaa ei saa missään tapauksessa käyttää työkaluilla tehtävään kiristämiseen tai löysäämisen.

Jos mutteria ei saa enää avattua kädellä, mutterin saa löysätä vain laikka-avaimella [5-1].

Jos sanka on irronnut tai vaurioitunut, kiinnitysmutteria ei saa missään tapauksessa enää käyttää.

i Käytä käyttötavan mukaan kyseiseen tehtävään sopivaa suojusta.

▶ Ota akku pois sähkötyökalusta.
▶ Avaa pikakiinnitysmutterin sanka [4-3].
▶ Ruuvaa pikakiinnitysmutteri [4-2] irti kädellä.
▶ ① Aseta hiomatarvike karaan ja laippaan [4-4].
Varmista, että laipan keskittävä korko sopii tarkasti laikan aukkoon ja muodostaa sähkötyökalun/karan ja laipan välisen pitävän liitoksen.
Varmista, että sähkötyökalun karan halkaisija vastaa hiomatarvikkeen reiän kokoa.

(i) Taivutetut hiomatarvikkeet täytyy asentaa niin, ettei niiden hiomapinta ulotu suojuksen reunan tasoa pidemmälle.

Huomioi hiomatarvikkeen ohjeenmukainen pyörintäsuunta (hiomatarvikkeessa oleva nuoli = laitteen rungossa oleva nuoli [4-1]).

▶ Aseta pikakiinnitysmutteri hiomatarvikkee-seen ja karaan.
▶ F2ina laitteen taustapuolella olevaa ka- ran lukitsinta [4-5].
3 Kiristä pikakiinnitysmutteri kädellä.
▶ S4je pikakiinnitysmutterin sanka.
▶ Tarkasta hiomatarvikkeen kiinnitys ja asento sähkötyökalussa.
▶ Koekäytä uusia hiomatarvikkeita noin minuutin ajan kuormittamatta.

Irrotus tapahtuu päinvastaisessa järjestyksessä [5a].

8.3 Teräsharjojen asentaminen [6]

▶ Ota kahva [6-1] pois.
▶ ② Asenna kahva käsisuojuksen [6-2] kanssa.
▶ A#enna teräsharjat [6-3] kunnolla kiinnityskierteeseen [6-4].
Noudata teräsharjojen mukana toimitettuja ohjeita.

8.4 Suojuksen/katkaisusuojuksen sijoittaminen [7]

Suojus on asennettu valmiiksi paikalleen. Voit säätää yksinkertaisella kääntöliikkeellä suojuk- sen asennon kyseiseen työtehtävään sopivaksi.

▶ Püä suojuksen lukitusvipua painettuna.
- Sädä sähkötyökalun suojus niin, että kipinät ja sirut ohjautuvat kehosta poispäin.
3 Vapauta lukitusvipu ja käännä suojusta edelleen, kunnes se lukittuu.

i Lisätarvikkeena saatava katkaisusuojus sijoitetaan paikalleen samalla tavalla.

8.5 Suojuksen/katkaisusuojuksen irrottaminen [8]

HUOMIO

Loukkaantumisvaara kipinöiden ja katkaisu-laikasta murtuvien sirujen takia.

• Käytä katkaisuhionnassa lisätarvikkeena saatavaa katkaisusuojusta: katso luku 9.2
• Irrota sähkötyökaluun asennettu hiomatarvike: katso luku 8.2.
  ▶ Füdä suojuksen lukitusvipua painettuna.
• kän puristuspiste on ylitetty, käännä suojusta eteenpäin.
  ▶ Ota suojus pois sähkötyökalusta.

8.6 Suojuksen/katkaisusuojuksen asentaminen [9]

HUOMAUTUS

Kulumisjälkiä katkaisusuojuksessa.

Tarkasta ennen moottorin käynnistämistä, että hiomatarvike pääsee liikkumaan esteettömästi. Hiomatarvike ei saa hangata katkaisusuojukseen.

① Käytä käyttötavan mukaan kyseiseen tehtävään sopivaa suojusta.

▶ Abenna suojus etuasentoon. Varmista, että uros- ja naaraspontti ovat kohdakkain.
▶ Kännä suojusta haluttuun asentoon, kunnes lukitusvipu lukittuu automaattisesti. Hiomatarvikkeen asentamiseksi, katso luku 8.2.

9 Työskentely sähkötyökalulla

VAROITUS

Loukkaantumisvaara

▶ Ohjaa sähkötyökalu vain moottori käynnissä materiaaliin.
- Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.
- Älä pidä käsiä pyörivän hiomatarvikkeen lähellä.

VAROITUS

Loukkaantumisvaara hiomatarvikkeesta murtuvien sirujen takia

- Varmista, ettei hiomatarvikkeen viimeistä sallittua käyttöpäivää ylitetä.

VAROITUS

Loukkaantumisvaara liikkuvan työkappaleen takia

▶ Kiinnitä työkappale kunnolla paikalleen.

VAROITUS

Loukkaantumisvaara pään yläpuolella olevissa työkohteissa

• Käytä aina suojalaseja pään yläpuolella olevissa työkohteissa.
  ▶ Käytä P2-hengityssuojainta.

Sähkötyökalun voi asettaa käyttötauon ajaksi syrjään tukipisteiden [1-11] varaan.
- Irrota kuljetusta varten hiomatarvike sähkötyökalusta.

9.1 Hionta

Käytä hionnassa aina vakiovarustukseen kuulu- vaa suojusta.

Suojus on asennettu valmiiksi paikalleen. Suo- juksen irrotusohjeet ovat luvussa 8.5.

9.2 Katkaisuhiominen

Käytä katkaisuhionnassa aina lisätarvikkeena saatavaa katkaisusuojusta TSH-AGC 18-125.

Katkaisusuojus asennetaan, kohdistetaan ja irrotetaan samalla tavalla kuin tavanomainen suojus, katso luku 8.5 ja 8.6.

▶ Hio hiomatarvikkeella aina suoralinjaisesti työkappaleen läpi.
Varmista, ettei hiomatarvike kanttaa ja ettei siihen kohdistu viistoa tai sivusuuntaista kuormitusta.
- Jos kyse on paksuseinämäisistä työkappaleista, tee katkaisuhionta edestakaisin liikkein ja paina samalla sähkötyökalua kevyesti.

9.3 Teräsharjoilla työskentely

VAROITUS

Silmien loukkaantumisvaara ympäriinsä sinkoutuvien sirujen/teräslankojen takia

▶ Käytä suojalaseja.

Käytä teräsharjauksessa aina lisätarvikkeena saatavaa käsisuojusta HS-AGC18, katso luku 8.3.

10 Varoitusäänimerkit

Jos sähkötyökalu kytkeytyy pois päältä seuraa-vien käyttötilojen takia, kuulet käynnistettäessä varoitusäänen.

Akkua ei hyväksytä

- Asenna oikea akkumalli.

Akku tyhjä

- Vaihda akku.

- Lataa akku.

Akku on viallinen

- Vaihda akku.

- Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella.

Akku on ylikuumentunut

- Anna akun jäähtyä.

Sähkötyökalu on ylikuumentunut

- Sähkötyökalun jäähdyttyä sen voi ottaa uudelleen käyttöön.

Sähkötyökalu on viallinen

- Ota yhteys Festool-huoltoon tai jälleenmyy-jään.

Sähkötyökalu on jumittunut

- Poista jumittuma.

① Jos sähkötyökalu sammuu jumittuman takia, siitä ei ilmoiteta varoitusäänellä.

11 Lisävarusteet ja tarvikkeet

Käytä vain alkuperäisiä Festool-tarvikkeita, kuten määräystenmukaisen käytön ohjeissa on kuvattu. Heikkolaatuisten käyttötarvikkeiden ja muiden valmistamien tarvikkeiden käyttö saattaa lisätä loukkaantumisvaaraa ja aiheuttaa voimakasta epätasapainoa, mikä huonontaa työtuloksen laatua ja lisää koneen kulumista. Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.

12 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä.
• Kaikki sähkötyökalun rungon avaamista edellyttävät huolto- ja korjaustyöt saa an-taa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Mineraalisia materiaaleja (esim. kipsi, jne.) työstettäessä sähkötyökalun rungon sisään ja käynnistys-/sammutuskytkimeen voi kertyä pölyä, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saattaa häiritä kytkentämekanismin toimintaa ja sähkötyökalu voi ylikuumentua.

Metallin työstössä sähkötyökalun sisään saattaa kertyä sähköä johtavaa pölyä. Tämä voi aiheuttaa oikosulun.

▶ Puhdista jokaisen työtehtävän jälkeen sähkötyökalun sisäosa tuuletusaukkojen kautta ja käynnistys-/sammutuskytkin kuivalla ja öljyttömällä paineilmalla.

Puhdista hiomatarvikkeet käytön jälkeen.

Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina.

13 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut

täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

14 Yleisiä ohjeita

14.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

Indholdsfortegnelse
