Tipo de producto	Amoladora angular inalámbrica
Marca	Festool
Modelo	AGC 18
Tensión nominal	18 V CC
Velocidad de rotación (en vacío)	4500 - 8500 rpm (6 niveles ajustables)
Diámetro máximo de la herramienta abrasiva	125 mm
Espesor admisible de la herramienta	1,0 - 6,0 mm
Rosca del husillo	M14
Peso (según EPTA 01:2014)	2,7 kg
Batería compatible	Festool BP 18 Li (3,1 Ah, 4,0 Ah, 5,2 Ah, 6,2 Ah)
Nivel de presión acústica LpA	86 dB(A) (K=3 dB)
Nivel de potencia acústica LwA	97 dB(A) (K=3 dB)
Vibraciones (lijado)	5,0 m/s² (K=2 m/s²)
Vibraciones (corte)	≤2,5 m/s² (K=2 m/s²)
Funciones principales	Corte, lijado ligero, cepillado metálico, desbarbado (metales y minerales, sin líquido)
Funciones de seguridad	Arranque suave, regulador de velocidad, velocidad constante, protección anti-retroceso, protección anti-reinicio, protección contra sobrecalentamiento
Accesorios incluidos	Cubierta de protección, mango adicional VIBRASTOP, tuerca de apriete rápido
Mantenimiento y limpieza	Limpiar las rejillas de ventilación con aire comprimido seco y sin aceite después de cada mecanizado
Equipo de protección requerido	Protección auditiva, ocular, respiratoria (P2), guantes, calzado resistente
Normas	CE, EN 60745, EN 12413, EN 13236, EN 1083

Preguntas frecuentes - AGC 18 FESTOOL

¿Qué batería usar con la AGC 18?

Utilice exclusivamente las baterías Festool de la serie BP 18 Li, modelos 3,1 Ah, 4,0 Ah, 5,2 Ah o 6,2 Ah. Las baterías de otros fabricantes están prohibidas.

¿Cómo ajustar la velocidad de rotación?

Gire el regulador de velocidad [1-4] a uno de los 6 niveles (4500 a 8500 rpm) para adaptar la velocidad al material y a la herramienta abrasiva.

¿Qué equipos de protección debo usar?

Use protección auditiva, gafas de protección, una mascarilla antipolvo (clase P2), guantes y calzado resistente.

¿Puedo usar discos de diamante o hojas de sierra?

No. Utilice solo discos abrasivos aglomerados (EN 12413), discos de corte de diamante (EN 13236) y cepillos metálicos (EN 1083). Las hojas de sierra, discos de pulir o herramientas de carburo están prohibidas.

¿Cómo cambiar la herramienta abrasiva?

Retire primero la batería. Abra la manija estribo de la tuerca de apriete rápido, desenrosque a mano, coloque la herramienta sobre la brida, vuelva a enroscar la tuerca y apriete a mano mientras bloquea el husillo. Verifique la fijación antes de usar.

¿Qué significa la señal sonora al arrancar?

Una señal sonora indica un estado anormal: batería vacía, defectuosa, sobrecalentada, herramienta sobrecalentada, herramienta bloqueada o batería no reconocida. Consulte el capítulo 10 del manual para las acciones correctivas.

¿Cómo mantener la AGC 18?

Después de cada uso, limpie las rejillas de ventilación y el interruptor con aire comprimido seco y sin aceite. Retire siempre la batería antes de cualquier operación de mantenimiento.

¿Puedo usar la amoladora bajo la lluvia?

No. No use nunca la herramienta bajo la lluvia o en un ambiente húmedo. La humedad puede causar un cortocircuito y un incendio.

¿Dónde encontrar piezas de repuesto?

Utilice solo piezas de repuesto Festool originales. Consulte el sitio www.festool.fr/services o contacte a un taller autorizado Festool.

¿Cómo almacenar el aparato?

Retire la herramienta abrasiva y la batería. Coloque el aparato sobre los puntos de depósito [1-11]. Almacénelo en un lugar seco y protegido del polvo.

MANUAL DE USUARIO AGC 18 FESTOOL

Índice de contenidos

1 Símbolos....38
2 Indicaciones de seguridad.... 38
3 Uso conforme a lo previsto....42
4 Datos técnicos 43
5 Componentes de la herramienta......43
6 Puesta en servicio....44
7 Batería....44
8 Ajustes....44
9 Trabajo con la herramienta eléctrica..... 46
10 Señales acústicas de advertencia......47
11 Accesorios....47
12 Mantenimiento y cuidado....47
13 Medio ambiente....48
14 Observaciones generales....48

1 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar guantes de protección

Utilizar protección respiratoria.

Utilizar gafas de protección

Utilice calzado resistente.

No depositar en la basura doméstica.

Consejo, indicación

Guía de procedimiento

Insertar la batería

Soltar la batería

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales

ADVERTENCIA. Leer y observar todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, puede producirse una descarga eléctrica, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término «herramienta eléctrica» empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).

Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

Indicaciones de seguridad comunes para el lijado, el trabajo con cepillos de alambre y el tronzado con muela

• Esta herramienta eléctrica está prevista para su uso como lijadora, cepillo de alambre y amoladora tronzadora. Observar todas las indicaciones de seguridad, instrucciones, representaciones y datos recibidos junto con la herramienta. De no respetar las siguientes instrucciones, podría producirse una descarga eléctrica, un incendio o lesiones graves.
• Esta herramienta eléctrica no es apta para el pulido y el lijado de papel. El uso de esta herramienta eléctrica para aplicaciones no previstas supone riesgo de lesiones.
• No utilizar ningún accesorio que no haya sido previsto y recomendado por el fabricante especialmente para esta herramienta eléctrica. Solo por el hecho de que pueda fijar el accesorio a su herramienta eléctrica, no quiere decir que esté garantizado un empleo seguro.
• El número de revoluciones admisible de la herramienta insertable debe ser como mínimo igual al número de revoluciones máximo indicado en la herramienta eléctrica. Cualquier accesorio que gire más rápidamente de lo admisible puede romperse y salir volando de forma descontrolada.
• El diámetro exterior y el grosor de la herramienta insertable deben corresponderse con los datos de dimensiones de su

herramienta eléctrica. Las herramientas insertables medidas incorrectamente no se pueden proteger o controlar suficientemente.

• Las herramientas con accesorio de rosca deben ajustarse exactamente a la rosca del husillo de lijado. En el caso de las herramientas que se montan mediante bridas, el diámetro del agujero de la herramienta debe ajustarse al diámetro del alojamiento de la brida. Las herramientas insertables que no se fijan con precisión en la herramienta eléctrica giran irregularmente, vibran mucho y pueden provocar la pérdida del control.
• No utilizar herramientas insertables dañadas. Antes de cada uso, compruebe que las herramientas insertables, como los discos de lijar, no estén fragmentadas ni presenten grietas, que los platos lijadores no estén agrietados, desgastados o muy consumidos y que los cepillos de alambre no presenten alambres sueltos o rotos. Si la herramienta eléctrica o la herramienta se cae, compruebe si está dañada o utilice una herramienta no dañada. Una vez que haya comprobado y colocado la herramienta insertable, manténgase usted mismo y las personas que se encuentran cerca fuera del área de la herramienta rotatoria y deje que la herramienta funcione durante un minuto a la máxima velocidad. Generalmente, las herramientas dañadas se rompen durante esta fase de prueba.
• Utilice un equipo de protección individual. En función de la aplicación utilice protección completa para la cara, protección ocular o gafas de protección. En la medida en que sea razonable, lleve mascarilla, protección de oídos, guantes de protección o delantal especial que mantengan alejadas las partículas pequeñas del lijado y del material. Hay que proteger los ojos de aquellos elementos extraños que salen volando y que se producen en las diferentes aplicaciones. La mascarilla antipolvo o de protección respiratoria tiene que filtrar el polvo originado durante la aplicación. Si usted se expone a un fuerte ruido de manera prolongada, podrá padecer una pérdida auditiva.
• Procurar que las demás personas se sitúen a una distancia segura respecto a su área de trabajo. Toda persona que entre en el área de trabajo debe utilizar un equi-

po de protección individual. Los fragmentos de la pieza de trabajo o las herramientas insertables rotas pueden salir despedidos y causar lesiones también fuera del área de trabajo inmediata.

• La herramienta eléctrica debe sujetarse exclusivamente por las superficies de agarre aisladas cuando se lleven a cabo trabajos en los que la herramienta de corte pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable eléctrico puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.
• No depositar nunca la herramienta eléctrica antes de que la herramienta insertable se haya parado por completo. La herramienta insertable que está girando puede entrar en contacto con la superficie para depositar objetos, de manera que podría perder el control sobre la herramienta eléctrica.
• No dejar en marcha la herramienta eléctrica mientras la lleva. Su ropa podría verse arrastrada por el contacto casual con la herramienta insertable que está girando y la herramienta insertable podría perforarle el cuerpo.
• Limpiar periódicamente las ranuras de ventilación de su herramienta eléctrica. El ventilador del motor atrae polvo a la carca-sa, y una fuerte acumulación de polvo de metal puede causar peligros eléctricos.
• No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden prender estos materiales.
• No emplee herramientas insertables que requieran refrigerantes líquidos. El empleo de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

Contragolpes e indicaciones de seguridad correspondientes

Un contragolpe es una reacción repentina debida al enganche o el bloqueo de una herramienta giratoria, como un disco de lijar, un plato lijador, un cepillo de alambre etc. Este enganche o bloqueo provoca una parada abrupta de la herramienta rotatoria. De esta forma, en el punto de bloqueo se acelera la herramienta eléctrica sin control en sentido opuesto al de giro de la herramienta.

Si, por ejemplo, un disco de lijar se engancha o bloquea en la pieza de trabajo, el borde del disco introducido en la pieza puede enredarse, lo

Español

que podría provocar la rotura del disco de lijar o un contragolpe. En este caso, el disco de lijar se mueve hacia el usuario o en sentido contrario, en función de la dirección de giro del disco en el punto de bloqueo. De esta forma también pueden romperse los discos de lijar.

El contragolpe es la consecuencia de un uso incorrecto o inapropiado de la herramienta eléctrica. Puede evitarse si se siguen unas medidas de precaución adecuadas como las que se describen a continuación.

- Sujetar la herramienta eléctrica con firmeza y colocar el cuerpo y los brazos de tal modo que permitan hacer frente a la fuerza de un posible contragolpe. Utilizar siempre el asa adicional, en el caso de tenerla, para ejercer el máximo control posible sobre la fuerza de los contragolpes o los momentos de reacción durante la aceleración. El usuario puede controlar las fuerzas de contragolpe y de reacción mediante medidas de precaución adecuadas.

- No colocar nunca la mano cerca de las herramientas que están girando. Si se produce un contragolpe, la herramienta puede desplazarse sobre su mano.

- Evite situar su cuerpo en la zona en la que la herramienta eléctrica se movería en el caso de un contragolpe. Un contragolpe desplaza la herramienta eléctrica en la dirección contraria al movimiento del disco de lijar en la posición de bloqueo.

- Trabajar con especial cuidado en zonas con esquinas, bordes afilados, etc. Evitar que las herramientas insertables reboten en la pieza de trabajo y se bloqueen. Las herramientas insertables giratorias tienden a bloquearse en esquinas, bordes afilados o cuando rebotan. Esto provoca una pérdida de control o un contragolpe.

- No utilice sierras de cadena ni hojas de serrar dentadas. Este tipo de herramientas suelen provocar contragolpes o la pérdida del control de la herramienta eléctrica.

Indicaciones de seguridad especiales para el lijado y el tronzado con muela

- Utilice exclusivamente los discos abrasivos autorizados para su herramienta eléctrica y la caperuza de protección prevista para dichos discos abrasivos. Los discos abrasivos que no estén previstos para la herramienta eléctrica no se pueden proteger lo suficiente y son inseguros.

• Los discos de lijar con centro rebajado se deben montar de modo que su superficie de lijado no sobresalga del plano del borde de la caperuza de protección. Un disco de lijar montado indebidamente que sobresalga por encima el plano del borde de la caperuza de protección no puede proteger-se suficientemente.
• La caperuza de protección debe colocarse de forma segura en la herramienta eléctrica y ajustarse para un grado máximo de seguridad de modo que la parte más pequeña posible del disco abrasivo destapado señale hacia el usuario. La caperuza de protección ayuda a proteger al usuario de los fragmentos, del contacto casual con el disco abrasivo y de las chispas que podrían incendiar la ropa.
• Los discos abrasivos únicamente se deben emplear para las posibilidades de uso recomendadas. Por ejemplo: No lije nunca con la superficie lateral de un disco de tronzar. Los discos de tronzar están diseñados para la eliminación de material con el borde del disco. Una aplicación de fuerza lateral sobre dichos discos abrasivos puede romperlos.
• Utilice siempre una brida de sujeción no deteriorada, con el tamaño y la forma correctos para el disco de lijar elegido por usted. Las bridas apropiadas sirven de apoyo al disco de lijar y reducen así el peligro de una rotura del disco de lijar. Las bridas para los discos de tronzar pueden diferenciarse de las bridas para otros discos de lijar.
• No utilice discos de lijar desgastados de herramientas eléctricas de mayor tamaño. Los discos de lijar para herramientas eléctricas de mayor tamaño no están diseñados para los elevados números de revoluciones de las herramientas eléctricas más pequeñas y se pueden romper.

Otras indicaciones de seguridad especiales para el tronzamiento con muela

- Evite bloquear el disco de tronzar o aplicar una presión demasiado alta. No realizar cortes demasiado profundos. Si se sobrecarga el disco de tronzar, aumentará la demanda de rendimiento y la tendencia a ladearse o bloquearse, con lo que se incrementarán las probabilidades de que se produzcan contragolpes o la rotura del disco.

• Evite las áreas delantera y trasera del disco de tronzar cuando esté girando. Al alejar de usted el disco de tronzar en la pieza de trabajo, la herramienta eléctrica podría salir disparada en su dirección con el disco en marcha por un efecto de contragolpe.
• Si se atasca el disco de tronzar o si interrumpe el trabajo, apague la herramienta y sosténgala hasta que el disco se detenga. Intente no extraer el disco de tronzar en marcha del corte realizado; de lo contrario, se puede producir un contragolpe. Averigüe y subsane el motivo del atasco.
• No vuelva a encender la herramienta eléctrica mientras se encuentre en la pieza de trabajo. Primero, deje que el disco de tronzar alcance el número de revoluciones máximo; después, hacer el corte con cuidado. De no seguir estos pasos, el disco puede engancharse, saltar de la pieza de trabajo o causar un contragolpe.
• Apoye los paneles o piezas de trabajo grandes con el fin de reducir el riesgo de un contragolpe a causa de un disco de tronzar atascado. Las piezas de trabajo grandes pueden combarse por su propio peso. La pieza de trabajo debe apoyarse sobre ambos lados del disco y tanto cerca del corte de tronzado como en el borde.
• Tenga especial precaución al realizar "cortes tipo bolsillo" en muros existentes o en otros ámbitos que no pueda examinar. El disco de tronzar podría causar un contragolpe al cortar conductos de gas o agua, cables u otros objetos.

Indicaciones de seguridad especiales para trabajar con cepillos de alambre

• Tenga en cuenta que el cepillo de alambre también pierde pedazos de alambre durante el uso habitual. No sobrecargue los alambres con una presión de aplicación excesiva. Los pedazos de alambre que salen volando pueden penetrar muy fácilmente a través de la ropa fina y/o de la piel.
• Si se recomienda una caperuza de protección, impida que se puedan tocar la caperuza de protección y el cepillo de alambre. Los cepillos circulares y de vaso pueden aumentar su diámetro a causa de la presión de aplicación y de las fuerzas centrífugas.

2.3 Otras indicaciones de seguridad

• No utilice la herramienta eléctrica bajo la lluvia o en entornos húmedos. La humedad puede provocar un cortocircuito en ella y hacer que se incendie.
• Guíe la herramienta eléctrica hacia el material únicamente en estado conectado (en marcha).

• Por motivos de seguridad, la pieza de trabajo se tiene que sujetar en un tornillo de banco o en otro tipo de dispositivo de fijación. Una pieza de trabajo sujeta permite tener ambas manos libres para el manejo de la herramienta eléctrica.

• No trabaje sobre escaleras.

• Nunca realice un tronzado sobre objetos metálicos, clavos ni tornillos.
• Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.
• Al trabajar puede generarse polvo perjudicial o tóxico (p. ej., de pintura con plomo, de algunos tipos de madera y metal). Los materiales que contienen amianto solo pueden ser procesados por personal experto. El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observar las normativas de seguridad vigentes en el país de uso.

Por el bien de su salud utilice una mascarilla de protección respiratoria con filtro P2.

- Después de trabajar con minerales (p. ej., yeso), limpie el interior de la herramienta eléctrica soplando a través de los orificios de ventilación y del elemento de mando con aire comprimido seco y sin aceite. De lo contrario podría sedimentarse polvo en la carcasa de la herramienta eléctrica y en el interruptor de conexión y desconexión, y endurecerse tras entrar en contacto con la humedad ambiental. Esto podría conllevar problemas en el mecanismo de conmutación y que la herramienta eléctrica se sobrecaliente.

• Después de haber trabajado con metal: Limpie el espacio interior de la herramienta eléctrica soplando con aire comprimido seco y sin aceite a través de las ranuras de ventilación. En caso contrario, se puede acumular polvo en el interior de la herramienta eléctrica. Esto podría provocar un cortocircuito.
• No utilizar fuentes de alimentación o baterías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

2.4 Indicaciones de seguridad de la herramienta de lijado

• Las herramientas de lijado se pueden romper, por lo que hay que tener muchísimo cuidado al manejarlas. El uso de herramientas de lijado dañadas, mal tensadas o mal empleadas es peligroso y puede provocar lesiones graves.
• Mientras esté almacenada, no exponer la herramienta de lijado a daños mecánicos ni a influencias ambientales dañinas.
• Manejar y transportar la herramienta de lijado con cuidado.
• Tener en cuenta los datos que figuran sobre la etiqueta o la herramienta de lijado, así como las limitaciones de uso, las indicaciones de seguridad y de otro tipo. En caso de ambigüedades sobre la herramienta de lijado, el usuario debe confirmar la información con el fabricante antes de usar el producto.
• El montaje de la herramienta de lijado debe efectuarse de forma acorde con el apartado 8.2.
• La herramienta de lijado solo la pueden montar personas profesionales.

2.5 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:

Nivel de intensidad sonora L _PA = 86 dB(A)

Nivel de potencia sonora L _WA = 97 dB(A)

Incertidumbre K = 3 dB

ATENCIÓN

Ruido producido durante el trabajo Daños en los oídos

▶ Utilizar protección de oídos.

Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Lijar

$$ a _ {h} = 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Tronzado con muela

$$ a _ {h} \leqslant 2, 5 m / s ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Las emisiones especificadas (vibración, ruido)

• sirven para comparar máquinas,
• son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
• y representan las aplicaciones principales de la herramienta eléctrica.

Otras aplicaciones, como el cepillo de alambre, pueden provocar otros valores de emisión de vibraciones.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
  ▶ Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

La herramienta eléctrica está destinada al tronzado con muela, el lijado ligero, trabajos con cepillo de alambre y el desbardado de metales y piedra sin utilizar refrigerantes ni lubricantes.

En función de la aplicación, utilizar la caperuza de protección adecuada.

Solo se pueden utilizar discos de tronzar y lijar que cumplan con la normativa EN 12413, discos de tronzar de diamante que cumplan la EN 13236 y cepillos de alambre que cumplan la EN 1083.

No utilizar esta herramienta eléctrica para pulir, lijar superficies con discos de diamante ni para aplicaciones con discos de diamante o de cerámica dura.

Quedan excluidas del uso las ruedas de fresar y las herramientas de lijado por arranque de virutas y de metal duro (con filo definido geométricamente).

El uso previsto de la herramienta eléctrica es con acumuladores de Festool de la serie BP con la misma clase de tensión.

El usuario será responsable de cualquier utilización indebida.

4 Datos técnicos

Amoladora angular a batería AGC 18
Tensión del motor 18 V CC
Número de revoluciones (marcha en vacío)	4.500-8.500 rpm
Velocidad 1	4.500 rpm
	2 5.300 rpm
	3 6.100 rpm
	4 6.900 rpm
	5 7.700 rpm
	6 8.500 rpm
Velocidad circunferencial de la herramienta de lijado	80 m/s
Rosca del husillo de lijado m14
Diámetro de la herramienta de lijado	125 mm
Grosor de las herramientas de lijado	máx. 6,0 mm
	mín. 1,0 mm
Peso según procedimiento EPTA 01:2014	2,7 kg

5 Componentes de la herramienta

[1-1] Caperuza de protección
[1-2] Bloqueo del husillo
[1-3] Rosca para mango adicional
[1-4] Regulación del número de revoluciones

[1-5] Interruptor de conexión y desconexión
[1-6] Mango adicional
[1-7] Superficies de agarre con aislamiento (zona sombreada en gris)
[1-8] Teclas para aflojar la batería
[1-9] Tecla de la capacidad en la batería

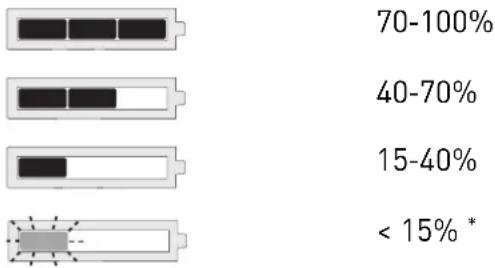

[1-10] Indicación de capacidad
[1-11] Puntos de apoyo

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

5.1 Sistema electrónico

Arranque suave

El arranque suave regulado electrónicamente garantiza un arranque sin sacudidas de la herramienta eléctrica.

Regulador [1-4]

El número de revoluciones puede ajustarse de modo continuo con la rueda de ajuste dentro del rango de revoluciones. De este modo, puede adaptarse perfectamente la velocidad a cada material. Para ello, tenga en cuenta también la información que contiene la herramienta de lijado.

Número de revoluciones constante

El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sistema electrónico. De este modo se consigue una velocidad estable también con carga.

Protección frente a los contragolpes

En caso de una reducción repentina de la velocidad, por ejemplo, por un bloqueo en el corte de tronzado, el motor se desconecta. Para ponerlo en marcha de nuevo, se deberá desconectar primero la herramienta eléctrica y, a continuación, volver a conectarla.

Protección contra rearranque

La protección contra rearranque integrada impide que la herramienta eléctrica se vuelva a poner en funcionamiento de forma automática tras una caída de la tensión cuando se encuentra en estado de funcionamiento continuo. Para ponerlo en marcha de nuevo, se deberá desconectar primero la herramienta eléctrica y, a continuación, volver a conectarla.

Español

Protección contra sobrecalentamiento

Para la protección de sobrecalentamiento, el sistema electrónico de seguridad conmuta al modo de funcionamiento de refrigeración. El motor sigue funcionando y el número de revoluciones constante se desactiva. Una vez transcurrida una fase de enfriamiento de aprox. 10-20 segundos, la máquina está de nuevo operativa y con plena capacidad de carga.

6 Puesta en servicio

6.1 Mantener la herramienta eléctrica correctamente

Sujetar la herramienta eléctrica por las superficies de agarre aisladas [1-7] con las dos manos: una mano en la carcasa del motor detrás del interruptor y otra mano en el mango adicional [1-6].

6.2 Conexión y desconexión

Conexión [2a]

- Mover hacia adelante el interruptor de conexión y desconexión [1-5]. Al pulsar simultáneamente la parte delantera del interruptor, el interruptor de conexión y desconexión se bloquea.

El interruptor de conexión y desconexión [1-5] está bloqueado y la herramienta eléctrica conectada.

① No conecte la herramienta con el material hasta que se alcance la velocidad de funcionamiento.

Regulación del número de revoluciones

El número de revoluciones puede ajustarsen 6 pasos, según las necesidades de la pieza de trabajo.

▶ Ajustar el regulador [1-4] en el nivel deseado.

Desconexión [2b]

• Levantar la herramienta eléctrica del material con el que se esté trabajando.
• Presionar la parte trasera del interruptor de conexión y desconexión [1-5].

El bloqueo está suelto y la herramienta eléctrica desconectada.

ADVERTENCIA

Peligro de lesiones por contragolpe, partículas despedidas

- Antes de depositar la herramienta eléctrica, esperar a que la herramienta de lijado rotatoria se detenga por completo.

- Colocar la herramienta eléctrica sobre los puntos de apoyo [1-11].

7 Batería

▶ Insertar la batería [3a]
▶ Extraer la batería [3b]

7.1 Indicación de capacidad

La indicación de la capacidad [1-10] muestra, al accionar la tecla [1-9], el estado de carga de la batería durante aprox. 2 s:

*Recomendación: cargar la batería antes de cada utilización.

i Hallará más información sobre el cargador y la batería con indicación de la capacidad en el manual de instrucciones del cargador y de la batería.

8 Ajustes

ADVERTENCIA

Peligro de lesiones

- Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

8.1 Montaje del mango adicional[1-6]

Utilice siempre el mango adicional para garantizar una postura de trabajo segura y sin fatiga.

Con ayuda de la estructura especial "VIBRAS-TOP" se reducen las oscilaciones gracias al mango adicional.

- Atornillar el asa adicional [1-6], según cómo se esté trabajando, en el lateral de la rosca [1-3].

8.2 Montaje de la herramienta de lijado [4]

ATENCIÓN

Peligro de lesiones por herramienta caliente y afilada

• No utilizar herramientas de lijado que vibren ni que estén desafiladas o defectuosas.
• No utilizar herramientas de lijado que antes del montaje hayan estado expuestas a humedad intensa o temperaturas elevadas.
  ▶ Utilice guantes de protección.

ADVERTENCIA

Peligro de lesiones si la herramienta de lijado está mal montada

• Girar hacia afuera el mango [4-3] del mandril de sujeción rápida solo cuando se vaya a cambiar la herramienta de lijado.
  ▶ Prestar atención a que antes del montaje de la herramienta de lijado, la brida [4-4] esté colocada sobre el husillo.

La tuerca de fijación solo debe apretarse o aflojarse con la mano. El mango no se puede usar en ningún caso como herramienta para apretar o aflojar.
Si no fuera posible aflojar la tuerca con la mano, solo se puede utilizar una llave de espigas [5-1] para hacerlo.
Si el mango está suelto o dañado, en ningún caso se puede seguir utilizando la tuerca de fijación.

En función de la aplicación, utilizar la ca-peruza de protección adecuada.

▶ Retirar la batería de la herramienta eléctrica.
▶ Abrir el mango [4-3] del mandril de sujeción rápida.
- Destornillar el mandril de sujeción rápida [4-2] con la mano.

Colocar la herramienta de lijado sobre el husillo y la brida [4-4].

Comprobar que el inciso de centrado de la brida encaja perfectamente con la apertura del disco y que el mecanismo de bloqueo entre la herramienta eléctrica/husillo y la brida coinciden.

Comprobar que el husillo de la herramienta eléctrica encaja en diámetro con el orificio de la herramienta de lijado.

Las herramienta de lijado con centro rebajado se deben montar de modo que su superficie de lijado no sobre-salga del plano del borde de la caperuza de protección.

Prestar atención al sentido de giro prescrito de la herramienta de lijado (flecha sobre la herramienta de lijado = flecha en la carcasa de la herramienta [4-1]).

• Colocar el mandril de sujeción rápida sobre la herramienta de lijado y el husillo.
  ▶ Plesionar el bloqueo del husillo [4-5] en la parte posterior de la herramienta.
• Apretar el mandril de sujeción rápida a mano.
  ▶ Cerrar el mango de la tuerca de sujeción rápida.
• Comprobar que la herramienta de lijado está fija y asentada sobre la herramienta eléctrica.
• Deje rodar las nuevas herramientas de lijado durante aproximadamente un minuto sin carga a modo de prueba.

El desmontaje se realiza en el orden inverso [5a].

8.3 Montar los cepillos de alambre [6]

▶ Qitar [6-1] la empuñadura.
▶ ② Montar la empuñadura con protección para las manos [6-2].
▶ Montar el cepillo de alambre [6-3] con seguridad en la rosca de alojamiento [6-4]. Seguir las instrucciones que se adjuntan con el cepillo de alambre.

8.4 Colocación de la caperuza de protección/la caperuza protectora de separación [7]

La caperuza de protección está premontada. Para ajustar la posición de la caperuza de protección a los requisitos de la operación, basta con girarla un poco.

• Mantener presionada la palanca de bloqueo de la caperuza de protección.
  ▶ ②locar la caperuza de protección de la herramienta eléctrica de forma que las chispas y las partículas resultantes del lijado estén alejadas del cuerpo.
  ▶ A#ojar la palanca de bloqueo y apretar la caperuza de protección hasta que quede enclavada.

Español

i La caperuza de protección disponible como accesorio se coloca de la misma manera.

8.5 Retirar la caperuza de protección/ caperuza protectora de separación [8]

ATENCIÓN

Peligro de lesiones por chispas y discos de tronzar rotos.

Para tronzar, utilizar la caperuza protectora de separación disponible como accesorio adicional: ver apartado 9.2
▶ Desmontar la herramienta de lijado ya montada de la herramienta eléctrica: ver apartado 8.2.
- Mantener presionada la palanca de bloqueo de la caperuza de protección.
- Tras superar el punto de presión, girar hacia delante la caperuza de protección.
3 Retirar la caperuza de protección de la herramienta eléctrica.

8.6 Montar la caperuza de protección/la caperuza de protección de separación [9]

AVISO

Signos de desgaste en la caperuza de protección de separación.

- Antes de encender, comprobar si la herramienta de lijado puede moverse libremente. La herramienta de lijado no puede lijar sobre la caperuza de protección de separación.

En función de la aplicación, utilizar la ca- peruza de protección adecuada.

▶ L3 caperuza de protección puede enclavarse en la posición delantera. Para ello, comprobar que la posición del taco y la tuerca coinciden.

▶ C#ar la caperuza de protección hasta la posición deseada, hasta que la palanca de bloqueo quede encajada.

Para el montaje de la herramienta de lijado, ver apartado 8.2.

9 Trabajo con la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

• Guiar la herramienta eléctrica hacia el material únicamente en estado conectado (en marcha).
  Fijar la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.
• Mantener las manos lejos de la herramienta de lijado cuando esté en movimiento.

ADVERTENCIA

Peligro de lesiones si la herramienta de lijado puede romperse

- Comprobar que no se ha superado la fecha de caducidad de la herramienta de lijado.

ADVERTENCIA

Peligro de lesiones a causa de que la pieza de trabajo puede deslizarse

▶ Fijar la pieza de trabajo.

ADVERTENCIA

Peligro de lesiones por trabajar por encima de la cabeza

Para realizar trabajos por encima de la cabeza utilizar siempre gafas de protección.
▶ Llevar una mascarilla de protección respiratoria con filtro P2.

① La herramienta eléctrica puede colocarse en posición horizontal sobre los puntos de apoyo [1-11] cuando no se esté utilizando.

Para el transporte, retirar la herramienta de lijado de la herramienta eléctrica.

9.1 Lijar

Para lijar, usar siempre la caperuza de protección incluida en el dotación de suministro. La caperuza de protección está premontada. Para desmontar la caperuza de protección, vea el apartado 8.5.

9.2 Tronzado con muela

Para tronzar, utilizar siempre la caperuza protectora de separación TSH-AGC 18-125 disponible como accesorio adicional.

La caperuza de protección de separación se monta, coloca y desmonta como la caperuza de protección, ver apartados 8.5 y 8.6.

▶ Guíe siempre la herramienta de lijado directamente a través de la pieza de trabajo. Comprobar que la herramienta de lijado no se ladea ni se carga oblicua ni lateralmente.
- En piezas de trabajo con paredes gruesas, realizar el corte de tronzado con movimientos oscillatorios y ejerciendo una ligera presión con la herramienta eléctrica.

9.3 Trabajo con cepillos de alambre

ADVERTENCIA

Peligro de lesiones en los ojos por partículas despedidas o alambres

▶ Utilizar gafas de protección.

Para trabajar con cepillos de alambre, usar siempre los guantes de protección HS-AGC18, disponibles como accesorios, ver capítulo 8.3.

10 Señales acústicas de advertencia

Si la herramienta eléctrica se desconecta a causa los siguientes estados de funcionamiento, al encenderla emite una señal acústica de advertencia.

Batería incompatible

- Colocar el modelo a batería correcto.

Batería vacía

• Cambiar la batería.
• Cargar la batería.

Batería defectuosa

• Cambiar la batería.
• Comprobar el funcionamiento de la batería ya enfriada con el cargador.

Batería sobrecalentada

- Dejar que la batería se enfríe.

La herramienta eléctrica está sobrecalentada

- Una vez fría, la herramienta eléctrica se puede volver a utilizar.

Herramienta eléctrica defectuosa

- Ponerse en contacto con un taller autorizado de Festool o un distribuidor especializado.

Herramienta eléctrica bloqueada

- Eliminar el bloqueo.

Si la herramienta se desconecta a causa de un bloqueo, no emite ninguna señal de aviso acústica.

11 Accesorios

Utilice únicamente accesorios originales de Festool, como se describe en el uso conforme a lo previsto. El uso de herramientas de poca calidad y de accesorios de otros fabricantes puede aumentar el riesgo de sufrir lesiones y causar desequilibrios considerables que reducen la calidad de los resultados del trabajo y aumentan el desgaste de la máquina.

Consulte las referencias de los accesorios y las herramientas en el catálogo Festool o en Internet, en www.festool.es.

12 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.
• Cualquier tarea de mantenimiento y reparación que suponga la apertura de la herramienta eléctrica deberá ser realizada únicamente por un taller de servicios autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

Al trabajar con materiales minerales (p. ej., yeso) puede sedimentarse polvo en la carcasa de la herramienta eléctrica y en el interruptor de conexión y desconexión, y endurecerse tras entrar en contacto con la humedad ambiental. Esto podría conllevar problemas en el mecanismo de conmutación y que la herramienta eléctrica se sobrecaliente.

Al trabajar con metal, se puede acumular polvo en el interior de la herramienta eléctrica. Esto podría provocar un cortocircuito.

- Después de cada mecanizado, limpiar el interior de la herramienta eléctrica y del inte-

Español

ruptor de conexión y desconexión introduciendo aire comprimido seco y sin aceite por los orificios de ventilación.

Limpiar la herramienta de lijado después de cada uso.

Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería.

13 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACH: www.festool.com/reach

14 Observaciones generales

14.1 Bluetooth®

La marca denominativa Bluetooth® y los logotipos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, también Festool, hagan de dicha marca está sujeto a un contrato de licencia.

Sommario

5.1 Sistema eletrónico

Arranque suave
