ESETSC 125 3 1 IPlus - Vermaler FESTOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze excentrische schuurmachine
Merk	Festool

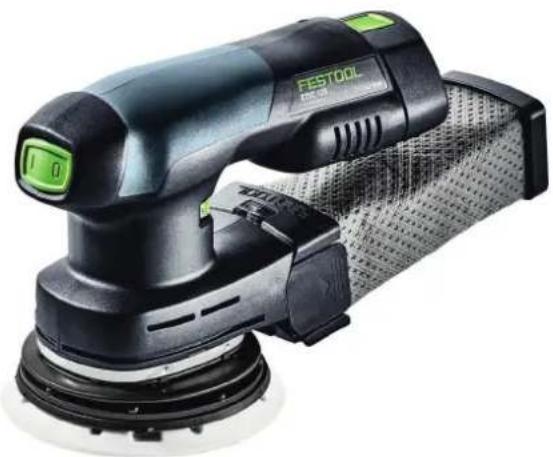

Model	ETSC 125 Li (ESETSC 125 3 1 IPlus)
Gewicht (zonder accu)	1 kg
Voeding	Lithium-ion accu 18-20 V of netadapter (accessoire)
Onbelast toerental	6000 - 10000 tpm
Schuurslag	2,0 mm
Diameter schuurteller	125 mm
Bevestiging schuurmateriaal	StickFix (zelfklevend)
Geïntegreerde afzuiging	Ja, met Longlife stofzak of aansluiting op Festool stofzuiger (Ø 27 mm)
Beschermkap	Ja, voor randbescherming
Snelheidsregeling	Elektronisch, draaiknop met 6 standen
Geluidsdrukniveau (L_PA)	68 dB(A)
Geluidsvermogensniveau (L_WA)	79 dB(A)
Trillingsemissiewaarde (a_h)	3 m/s²
Beschermingsklasse	II
Functies	Zachte start, thermische beveiliging, constante snelheidsregeling
Geschikte materialen	Hout, kunststoffen, composieten, verven, lakken, pleisters (behalve metaal en asbest)
Reserveonderdelen	Gebruik uitsluitend originele Festool onderdelen (ref. op www.festool.nl/services)
Onderhoud	Ventilatieopeningen regelmatig reinigen, contacten schoonhouden
Veiligheid	Draag gehoorbescherming, ademhalingsbescherming (klasse P2) en veiligheidsbril
Algemene informatie	Geïntegreerde data-opslagchip; Bluetooth® compatibel

Veelgestelde vragen - ESETSC 125 3 1 IPlus FESTOOL

Welke accu's kan ik gebruiken met de schuurmachine ETSC 125 Li?

Gebruik uitsluitend Festool accu's uit de BP-serie met een spanning van 18 tot 20 V. Het gebruik van andere accu's kan ongelukken veroorzaken.

Hoe stel ik de schuursnelheid in?

Draai aan de snelheidsknop [1-6] om een snelheid tussen 6000 en 10000 tpm te selecteren. Raadpleeg de tabel in de handleiding om de juiste stand voor uw werk te kiezen.

Hoe vervang ik de schuurteller?

Draai de vier schroeven los, verwijder de oude schuurteller, monteer de nieuwe en draai de schroeven met de hand vast (aandraaimoment 2,5 Nm). Gebruik uitsluitend originele Festool schuurtellers.

Kan ik een stofzuiger gebruiken met deze schuurmachine?

Ja, sluit een Festool stofzuiger aan met een slang van 27 mm diameter op de afzuigaansluiting [1-5]. De automatische start werkt alleen met de netadapter.

Hoe maak ik de Longlife stofzak leeg?

Druk op de bedieningsknoppen van de zak, trek hem naar achteren, open de klep en leeg hem. Monteer hem in omgekeerde volgorde tot hij vastklikt.

Wat moet ik doen als de machine stopt en een pieptoon geeft?

Dit geeft aan dat de accu leeg is. Schakel de machine uit en vervang de accu.

Kan ik de schuurmachine gebruiken met een netadapter?

Ja, steek de netadapter (accessoire) in plaats van de accu en sluit deze aan met een Festool plug-it kabel. Dit maakt bedraad gebruik mogelijk.

Welke beschermingsmiddelen moet ik dragen?

Draag gehoorbescherming, een ademhalingsmasker van klasse P2 en een veiligheidsbril. Afzuiging wordt ook aanbevolen.

Hoe reinig ik de schuurmachine?

Verwijder voor elk onderhoud de accu of de adapter. Reinig de ventilatieopeningen om de luchtcirculatie te garanderen en houd de contacten schoon.

Waar vind ik reserveonderdelen?

Originele Festool reserveonderdelen zijn verkrijgbaar op www.festool.nl/services of bij een erkende werkplaats. Gebruik uitsluitend Festool onderdelen.

GEBRUIKSAANWIJZING ESETSC 125 3 1 IPlus FESTOOL

de	Originalbetriebsanleitung - Exzenterschleifer 7
en	Original Instructions - Eccentric sander 13
fr	Notice d’utilisation d’origine - Ponceuse excentrique 19
es	Manual de instrucciones original - Lijadora excéntrica 25
it	Istruzioni per l’uso originali - Levigatrice orbitale 31
nl	Originele gebruiksaanwijzing - Excenterschuurmachine 37
sv	Originalbruksanvisning - Excenterslipmaskin 43
fi	Alkuperäiset käyttöohjeet - Epäkeskohiomakone 49
da	Original brugsanvisning - Excentersliber 55
nb	Originalbruksanvisning - Eksentersliper 61
pt	Manual de instruções original - Lixadora excêntrica	67
ru	Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка	73
cs	Originál návodu k obsluze - Excentrická bruska	80
pl	Oryginalna instrukcja eksploatacji - Szlifierka mimośrodowa	86

ETSC 125 Li

1 Symbolen....37
2 Veiligheidsvoorschriften.... 37
3 Gebruik volgens de voorschriften....38
4 Technische gegevens....38
5 Toestelelementen.... 39
6 Ingebruikneming....39
7 Instellingen....39
8 Het werken met de machine....41
9 Onderhoud en verzorging....41
10 Accessoires.... 42
11 Speciale gevaaromschrijving voor het milieu....42
12 Algemene aanwijzingen.... 42

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Netkabel aansluiten

Netkabel loskoppelen

Niet met het huisvuil meegeven.

Beveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

- Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.

Draag ter bescherming van uw gezondheid een P2-stofmasker.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit ueel een afzuiginstallatie aan.

Draag vanwege het gevaar dat bij het schuren optreedt altijd een veiligheidsbril.

- Reinig met olieën geïmpregneerd werk- materiaal, zoals schuurpads of polijstvilt, met water en laat het uitgespreid drogen. In olie gedrenkt werkmateriaal kan vanzelf ontbranden.

- Let op brandgevaar! Voorkom oververhitting van het schuurmateriaal en de schuurmachine. Maakt vóór werkonderbrekingen altijd het stofreservoir leeg.

Schuurstof in een filterzak resp. filter van de mobiele stofafzuiger kan onder ongunstige omstandigheden, zoals bij een vonkenregen bij het schuren van metaal, uit zichzelf ontbranden. Het is met name gevaarlijk wanneer schuurstof zich heeft vermengd met lak- en polyurethaanresten of

Nederlands

andere chemische stoffen en het schuursel na lang werken erg warm is.

• Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.
• Alleen originele Festool steunschijven gebruiken. Schijven van andere merken zijn niet geschikt voor het toerental van de schijf en kunnen breken.
• Bij gebruik van de Longlife-stofopvangzak kan er een elektrische oplading optreden. Gebruik, indien mogelijk, altijd een anti-statische afzuigslang (AS) bij het elek-trisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie lei-den en de aandacht storen waardoor zich een ongeluk kan voordoen.
• Gebruik de netadapter alleen met dit apparaat.
• Gebruik de netadapter alleen met een originele plug it-kabel van Festool.
• Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L

$$ _ {\mathrm{PA}} = 6 8 \mathrm{dB(A)} $$

Geluidsvermogensniveau L

$$ _ {\mathrm{WA}} = 7 9 \mathrm{dB(A)} $$

Onzekerheid K = 3 dB

ORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (3-assig) a_h=3 m/s^2

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Vanwege de elektrische veiligheid mag de machine niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De machine mag alleen voor droogschuren gebruikt worden.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

Het elektrische gereedschap is geschikt voor gebruik met Festool-occupacks van de serie BP uit dezelfde spanningsklasse.

Schuuruitslag 2,0 mm

Accu-excenterschuurmachine ETSC 125Li

Steunschijf D 125 mm

Gewicht (zonder accupack, met steunschijf) 1 kg

5 Toestelelementen

[1-1] In-/uit-schakelaar

[1-2] Toets voor het ontkoppelen van het accupack

[1-3] Vermogensindicatie

[1-4] Accupack

[1-5] Afzuigaansluiting

[1-6] Toerentalregeling

[1-7] Steunschijf

[1-8] Randbescherming (protector)

[1-9] Handgreep (geïsoleerde greepvlakken)

[1-10] Netadapter met plug it-aansluiting*

[1-11] Plug it-kabel*

* niet bij alle varianten in de leveringsomvang De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 In-/Uitschakelen

De schakelaar [1-1] dient als in-/uit-schakelaar (I = AAN, 0 = UIT).

Als de accu leeg is, bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

6.2 Accupack

▶ Accupack inbrengen [2a]
▶ Accupack verwijderen [2b]

Capaciteitsindicatie

Door op de groene toets op de capaciteitsindicatie [1-3] te drukken, wordt de laadtoestand van het accupack weergegeven:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Advies: Laad het accupack op alvorens de machine verder te gebruiken.

6.3 Netadapter

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Gevaar voor ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden ingezet.

De netadapter (gedeeltelijk toebehoren) maakt het gebruik van de accu-schuurmachine als netschuurmachine mogelijk, zodat de stroom-toevoer variabel gegarandeerd is. Het gebruik van de in-/uitschakelautomaat van de mobiele stofzuiger is in combinatie met de netadapter mogelijk.

- Vóór alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen.

7.1 Elektronica

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Temperatuurbeveiliging

Om oververhitting van de motor te voorkomen wordt het opgenomen vermogen bij een te hoge motortemperatuur begrensd. Gaat de tempera-

tuur verder omhoog, dan schakelt het elektrisch gereedschap uit. Het kan pas weer worden ingeschakeld als de motor is afgekoeld.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-6] tussen 6000 en 10000 min ^-1 worden ingesteld.

Voor schuurwerkzaamheden raden wij de volgende instellingen van de stelknop [1-6]aan:

Schuurwerkzaamheden Stand van de stelknop
- Schuren met max. afname- Afschuren van oude verf- Schuren van hout en fineer voor het lakken- Tussenschuren van lak op vlakken	5 - 6
- Schuren van dun opgebrachte grondlak- Schuren van hout met schuurvlies- Afschuinen van houten delen- Gladmaken van gegronde houten oppervlakken	4 - 5
- Schuren van randen van massief hout en fineer- Sponningen van ramen en deuren schuren- Tussenschuren van lak bij randen- Opschuren van natuurhouten vensters met schuurvlies- Gladschuren met schuurvlies van houten oppervlakken voor het beitsen- Met schuurvlies afschuren of verwijderen van overbodige kalkpasta	3 - 4
- Lak tussenschuren op gebeitste oppervlakken- Reinigen met schuurvlies van natuurhouten raamsponningen	2 - 3
- Schuren van gebeitste randen- Schuren van thermoplastische kunststof	1 - 2

7.2 Steunschijf wisselen [4a]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanneer geen gebruik wordt gemaakt van originele accessoires of verbruiksmaterialen, dan vervalt de aanspraak op garantie.

Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnen-ruimte van de machine wanneer de steunschijf is gedemonteerd.

① Draai de vier schroeven los.
② Neem de steunschijf naar onderen eraf.
③ Breng de nieuwe steunschijf aan.
④ Draai de vier schroeven stevig vast (2,5 Nm).

Hardheidsgraad van de steunschijf

Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een verschillende hardheid uitgerust worden.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

7.3 Schuur-accessoires met StickFix bevestigen [4b]

Op de StickFix steunschijf kan het daarvoor geschikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig worden bevestigd.

- Zelfklevende schuuraccessoires op de schuurzool drukken.

Bij een afnemende hechting van de Stick-fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

7.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

• Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.
• Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Afzuiging met Longlife-stofzak

De schuurmachines worden standaard uitge-rust met afzuiging. Het schuurstof wordt door de afzuigopeningen in de steunschijf afgezogen en in de stofzak opgevangen.

① Montage van de stofzak [5]

Stofzak tot aan het vastklikken op de machine aansluiten.

Als het afzuigvermogen minder wordt, de stofzak worden geleegd.

① Druk de stofzak op de bedieningselementen samen.
② Neem de stofzak naar achteren eraf.
③ Open de klep op de stofzak.
4 Leeg de stofzak en verwijder het afval.

Afzuiging met mobiele Festool-stofzuiger

Om te voorkomen dat bij langdurige schuurwerkzaamheden de stofzak vaak geleegd moet worden, kan op de afzuigaansluiting [1-5] een mobiele Festool-stofzuiger met een afzuigslang van 27 mm diameter worden aangesloten.

De aanloopautomaat schakelt de mobiele stofzuiger automatisch met het in-schakelen van de vlakschuurmachine in. De aanloopautomaat functioneert alleen in verbinding met de netadapter.

Als het elektrisch gereedschap bij accugebruik met een mobiele stofzuiger wordt gebruikt, dan wordt de acculoop-tijd verminderd. De vermindering van het afzuigvermogen vermindert dit effect.

Bij een hoger afzuigvermogen kan het geleidingsgedrag van het elektrisch gereedschap slechter worden. De vermindering van het afzuigvermogen vermindert dit effect.

Advies: Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

7.5 Randbescherming (protector) [6]

De randbescherming [1-8] voorkomt dat de steunschijf met de zijkant tegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

① De randbescherming in de groef van de machine schuiven.
② De beide einden van de randbescherming links en rechts vastklikken.
③ De beide einden van de randbescherming losmaken.
4 De randbescherming naar voren lostrekken.

8 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

- Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

Neem de volgende aanwijzingen in acht:

• Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.
• Houd de machine voor een veilige geleiding met beide handen vast aan de hand-greep [1-9].

8.1 Waarschuwingssignalen

Machine schakelt uit en piept:

▶ Machine uitschakelen.
▶ Accupack is leeg.
Accupack is leeg.
▶ Accupack vervangen.

Machine schakelt uit en piept niet:

▶ Machine 30 seconden lang uitschakelen.

▶ Machine minder belasten.

Als het machinetoerental daarna niet wordt bereikt, de machine laten afkoelen.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhoudswerkzaamheden aan het elektrisch gereedschap moet altijd het accupack of de netadapter van het elektrisch gereedschap verwijderd worden!
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen uitblazen en reinigen.

- De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

Voor reparatie, onderhoud, afvoer en transport van het accupack moeten de met het accupack meegeleverde instructies worden opgevolgd!

10 Accessoires

Gebruik alleen originele steunschijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van het elektrisch gereedschap toeneemt.

De bestelnummers voor accessoires en ge-reedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

12 Algemene aanwijzingen

12.1 Informatie over gegevensbescherming

Het elektrisch gereedschap bevat een chip voor de automatische opslag van machine- en ge-

bruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.

12.2 Bluetooth®

Het woordmerk Bluetooth® en de logo's zijn ge- registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
