Producttype	Excentrische schuurmachine
Merk	Festool
Model	ESETS 125 REQPlus
Opgenomen vermogen	250 W
Onbelast toerental	6.000 – 12.000 t/min
Maximaal toerental	16.000 t/min
Schuurslag	2,0 mm
Diameter schuurteller	125 mm
Gewicht (zonder netkabel, met schuurteller)	1,2 kg
Voeding	Netspanning (spanning en frequentie volgens typeplaatje)
Beschermingsklasse	II
Hoofdfuncties	Zachte start, elektronische toerentalregeling, geïntegreerde afzuiging met Longlife-zak, StickFix-bevestiging, anti-terugslag beschermkap
Bewerkbare materialen	Hout, kunststoffen, composieten, verf/lak, pleisterwerk (alleen droog schuren)
Onderhoud en reiniging	Ventilatieopeningen regelmatig reinigen; luchtopeningen doorspoelen bij vermogensverlies; koolborstels vervangen (automatische uitschakeling); stofzak legen
Veiligheid	Draag gehoorbescherming, ademhalingsbescherming (P2-filter), veiligheidsbril; stekker uittrekken voor onderhoud; oververhitting en vonkenregen vermijden
Inbegrepen accessoires	Longlife-stofzak, adapter, schuurteller
Reserveonderdelen en repareerbaarheid	Schuurtellers (verschillende hardheden), StickFix-schuurmiddelen, stofzakken, koolborstels, plug-it-kabel; reparatie alleen door erkende Festool-service
Algemene informatie	CE-markering; dataregistratiechip voor diagnose; ecologische recycling aan het einde van de levensduur

Veelgestelde vragen - ESETS 125 REQPlus FESTOOL

Hoe stel ik het toerental in?

Gebruik de draaiknop [1-3] om het toerental in te stellen tussen 6.000 en 12.000 t/min. Pas de snelheid aan het materiaal en het type schuurwerk aan.

Hoe vervang ik de schuurteller?

Trek de stekker uit het gereedschap. Draai de vier schroeven los, verwijder de oude schuurteller, plaats de nieuwe en draai de schroeven met de hand aan (2,5 Nm). Gebruik uitsluitend originele Festool-schuurtellers.

Welke schuurmiddelen kan ik gebruiken met het StickFix-systeem?

Gebruik zelfklevende StickFix-schuurmiddelen van Festool die geschikt zijn voor de 125 mm schuurteller. Vervang de schuurteller als de hechting vermindert.

Hoe leeg ik de Longlife-stofzak?

Druk op de bedieningsinrichtingen, verwijder de zak, open de klep, leeg hem en voer het afval af. Regelmatig reinigen om de afzuiging te behouden.

Kan ik metaal schuren met deze schuurmachine?

Nee, het bewerken van metaal en asbest is uitdrukkelijk verboden. Het apparaat is ontworpen voor het droog schuren van hout, kunststoffen, composieten, verf en pleisterwerk.

Welke bescherming moet ik dragen?

Draag gehoorbescherming, een veiligheidsbril en een ademhalingsmasker van klasse P2. Zorg voor voldoende ventilatie in afgesloten ruimtes.

Wat te doen bij vermogensverlies of overmatige trillingen?

Reinig de ventilatieopeningen en spoel de koelluchtopeningen door. Als het probleem aanhoudt, neem dan contact op met een erkende Festool-service.

Hoe zuig ik stof af met een externe stofzuiger?

Sluit een Festool-stofzuiger aan met een slang van 27 mm op de afzuigaansluiting [1-4]. Gebruik een antistatische slang om elektrostatische ladingen te voorkomen.

Waar vind ik originele reserveonderdelen?

Festool-reserveonderdelen zijn verkrijgbaar op www.festool.nl/services. Gebruik uitsluitend originele onderdelen om veiligheid en prestaties te garanderen.

Wat betekent de ingebouwde chip in het gereedschap?

De chip registreert automatisch gereedschaps- en bedrijfsgegevens voor diagnose, reparatiebeheer en garantie. Er worden geen persoonlijke gegevens verzameld.

GEBRUIKSAANWIJZING ESETS 125 REQPlus FESTOOL

de	Originalbetriebsanleitung - Exzenterschleifer 7
en	Original Instructions - Eccentric sander 12
fr	Notice d’utilisation d’origine - Ponceuse excentrique 17
es	Manual de instrucciones original - Lijadora excéntrica 23
it	Istruzioni per l’uso originali - Levigatrice orbitale 28
nl	Originele gebruiksaanwijzing - Excenterschuurmachine 33
sv	Originalbruksanvisning - Excenterslipmaskin 38
fi	Alkuperäiset käyttöohjeet - Epäkeskohiomakone 43
da	Original brugsanvisning - Excentersliber 48
nb	Originalbruksanvisning - Eksentersliper 53
pt	Manual de instruções original - Lixadora excêntrica	58
ru	Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка	63
cs	Originál návodu k obsluze - Excentrická bruska	69
pl	Oryginalna instrukcja eksploatacji - Szlifierka mimośrodowa	74

ETS 125 REQ

2 Veiligheidsvoorschriften.... 33

3 Gebruik volgens de voorschriften....34

6 Ingebruikneming....35

7 Instellingen....35

8 Werken met het elektrische gereedschap.... 36

9 Onderhoud en verzorging......37

10 Accessoires.... 37

11 Milieu....37

12 Algemene aanwijzingen.... 37

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Netkabel aansluiten

Netkabel loskoppelen

Stekker uit het stopcontact trekken

Niet met het huisvuil meegeven.

Beveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids- voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

- Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming en veiligheidsbril.

Draag ter bescherming van uw geheid een P2-stofmasker. Zorg in geen ruimtes voor voldoende ventilatie en een mobiele stofzuiger aan.

- Reinig in olie gedrenkt werkmateriaal zoals schuurpads en polijstvilten met water en laat ze uitgespreid drogen. In olie gedrenkt werkmateriaal kan spontaan ontbranden.

- Let op: brandgevaar! Voorkom oververhitting van het schuursel en de schuurmachine. Maak voorafgaande aan een werkpauze het stofreservoir altijd leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunstige omstandigheden tijdens het schuren – bijv. rondvliegende vonken – spontaan ontbranden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, po-

Nederlands

lyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is.

• Er mag geen metaal en asbesthoudend materiaal worden bewerkt. Metalen kunnen bij het bewerken rondvliegende vonken in de stofzak veroorzaken. Dit verhoogt het brandgevaar.
• Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.
• Alleen originele Festool-steunschijven gebruiken. Schijven van andere fabrikanten zijn niet geschikt voor het toerental van de schuurmachine en kunnen breken.
• Bij gebruik van de Longlife-stofopvangzak kan er een elektrische oplading optreden. Gebruik, indien mogelijk, altijd een anti-statische afzuigslang (AS) bij het elek-trisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie lei-den en de aandacht storen waardoor zich een ongeluk kan voordoen.

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L

$$ _ {P A} = 7 3 \mathrm{dB(A)} $$

Geluidsvermogensniveau L

$$ _ {\mathrm{WA}} = 8 4 \mathrm{dB(A)} $$

Onzekerheid K = 3 dB

ORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (met 3 assen)

$$ a _ {h} = 3, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 2, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

- zijn geschikt om machines te vergelijken,

• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Vanwege de elektrische veiligheid mag de machine niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De machine mag alleen voor droogschuren gebruikt worden.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Schuuruitslag 2,0 mm

Steunschijf D 125 mm

Gewicht (zonder netsnoer, met steunschijf)

$$ 1, 2 \mathrm{kg} $$

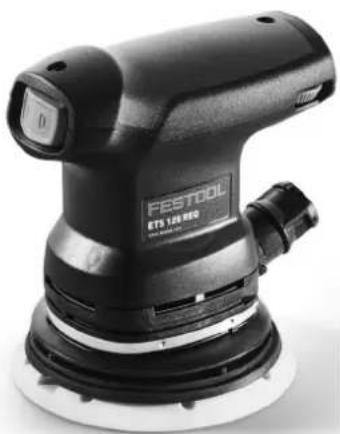

5 Apparaatelementen

[1-1] In/uit-schakelaar

[1-2] Plug it-aansluiting

[1-3] Toerentalregeling

[1-4] Afzuigaansluiting

[1-5] Steunschijf

[1-6] Protector

[1-9] Handgreep (geïsoleerde greepvlakken)

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on- volledig vergrendelde bajonetsluiting Verbrandingsgevaar

- Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

Aansluiten en losmaken van de netkabel - zie afbeelding.

De schakelaar [1-1] dient als aan-/uit-schakelaar (I = AAN, 0 = UIT).

Bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

- Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

7.1 Electronic

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-3] tussen 6000 en 12000 min ^-1 worden ingesteld.

Daardoor kunt u de schuursnelheid aan het betreffende materiaal optimaal aanpassen (zie hoofdstuk 8).

7.2 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruikss-rialen. Wanneer geen gebruik wordt ge- t van originele accessoires of verbruiks-rialen, dan vervalt de aanspraak op garan-

Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnen- e van de machine wanneer de steunschijf emonteerd.

① Draai de vier schroeven los.
② Neem de steunschijf naar onderen eraf.
③ Breng de nieuwe steunschijf aan.
④ Draai de vier schroeven stevig vast (2,5 Nm).

Hardheidsgraad van de steunschijf

Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een verschillende hardheid uitgerust worden.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

7.3 Schuur-accessoires met StickFix bevestigen [3a]

Op de StickFix steunschijf kan het daarvoor geschikte StickFix schuurpapier en StickFix

Nederlands

schuurvlies snel en eenvoudig worden bevestigd.

▶ Druk de zelfklevende schuur-accessoires op de steunschijf [1-5].

Bij een afnemende hechting van de Stick-fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

7.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

▶ Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.
- Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Afzuiging met Longlife-stofzak

De schuurmachines worden standaard uitge-rust met afzuiging. Het schuurstof wordt door de afzuigopeningen in de schuurzool afgezogen en in de stofzak opgevangen.

① Schuif de stofzakadapter op de afzuigaansluiting.
② Schuif de stofzak op de adapter tot deze vastklikt.

Als het afzuigvermogen minder wordt, de stofzak worden geleegd.

① Druk de stofzak op de bedieningselementen samen.
② Neem de stofzak naar achteren eraf.
③ Open de klep op de stofzak.
4 Leeg de stofzak en verwijder het afval.

Afzuiging met mobiele Festool-stofzuiger

Om te voorkomen dat bij langdurige schuurwerkzaamheden de stofzak vaak geleegd moet worden, kan op de afzuigaansluiting [1-4] een mobiele Festool-stofzuiger met een afzuigslang van 27 mm diameter worden aangesloten.

Advies: Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

7.5 Randbescherming (protector) [5]

De randbescherming [1-6] voorkomt dat de steunschijf met de zijkant tegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

8 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

- Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen.

De volgende aanwijzingen in acht nemen:

• Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.
• Houd de machine voor een goede geleiding met één hand vast aan de handgreep [1-9].
  Voor schuurwerkzaamheden raden wij de volgende instellingen van de stelknop [1-3]aan:

Schuurwerkzaamheden Stand van de stel-knop

• Schuren met max. afname 5-6
• Afschuren van oude verf
  – Schuren van hout en fineer vóór het lakken

• Tussenschuren van lak op vlakken

• Schuren van dun opgebrachte grond- lak 4-5

• Schuren van hout met schuurvlies
• Afschuinen van houten delen
• Gladmaken van gegronde houten oppervlakken

- Schuren van randen van massief hout 3-4 en fineer

- Sponningen van ramen en deuren schuren

– Tussenschuren van lak bij randen

- Opschuren van natuurhouten vensters met schuurvlies

- Gladschuren met schuurvlies van houten oppervlakken voor het beitsen

- Afschuren van gebeitste oppervlakken met schuurvlies

- Met schuurvlies afschuren of verwijderen van overbodige kalkpasta

Schuurwerkzaamheden Stand van de stel-knop

• Lak tussenschuren op gebeitste oppervlakken 2-3
• Reinigen met schuurvlies van natuurhouten raamsponningen
• Schuren van gebeitste randen 1-2
  – Schuren van thermoplastische kunststof

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen uitblazen en reinigen.

10 Accessoires

Gebruik alleen originele steun- en poetssteunschijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en ge-reedschappen vindt u in uw Festool-catalogus of op het internet op www.festool.com.

11 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijzeem de geldende nationale voorschriften in

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

12 Algemene aanwijzingen

12.1 Informatie over gegevensbescherming

Het elektrisch gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.
