SAB00102 - Capteur de porte HARVIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte pour sauna
Marque	Harvia
Modèle	SAB00102
Dimensions unité de contrôle	85 x 85 x 40 mm
Dimensions bouton-poussoir	55 x 55 x 15 mm
Diamètre d'ouverture d'installation du bouton	50 mm
Dimensions capteur de porte	∅ 6 x 28 mm
Dimensions support capteur	20 x 15 x 10 mm
Dimensions aimant	∅ 10 x 3 mm
Dimensions support aimant	18 x 12 x 15 mm
Tension de service	230 V AC, 50/60 Hz
Degré de protection	IP X4
Température ambiante de fonctionnement	-40 °C à +40 °C
Température de service du capteur	-20 °C à 85 °C
Distance de commutation	10 cm (ouverture contact)
Longueur câble capteur	5 m
Longueur câble bouton	4 m
Section des câbles de raccordement	Alimentation : 3 x 1,5 mm² ; Signal : 2 x 0,5 mm²
Contenu de la livraison	Unité de contrôle, bouton lumineux, capteur de porte, support capteur, aimant, support aimant, matériel de montage, instructions
Fonctions principales	Surveillance de porte pour démarrage à distance ; annulation du démarrage si porte ouverte
Compatibilité avec commandes sauna	Série Pro, home.com4, wave.com4 11 kW, Xenio, Xafir
Entretien et nettoyage	Aucun entretien nécessaire
Sécurité	Installation par électricien qualifié ; usage conforme ; ne pas exposer à l'humidité excessive
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ; réparation par professionnel
Informations générales	Fabriqué par Harvia ; notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - SAB00102 HARVIA

Quel est le rôle du capteur de porte Harvia SAB00102 ?

Le capteur de porte surveille la fermeture de la porte du sauna lorsque la fonction de démarrage à distance est activée. Si la porte est ouverte, le démarrage à distance est annulé pour des raisons de sécurité.

Avec quelles commandes de sauna ce capteur est-il compatible ?

Il est compatible avec les séries Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 kW, Xenio (CX110C, CX170) et Xafir (CS110C, CS170).

Quelles sont les conditions d'installation électrique ?

L'installation doit être réalisée par un électricien qualifié. L'appareil doit être hors tension pendant le câblage. Respectez les schémas de raccordement et les consignes de la commande de sauna utilisée.

Comment monter le capteur de porte sur une porte en verre ?

Utilisez le ruban adhésif double face fourni pour fixer le support du capteur sur la surface vitrée. Assurez-vous que la distance de commutation (10 cm) soit respectée avec l'aimant.

Que faire si la porte du sauna est ouverte pendant le mode veille de démarrage à distance ?

Le système annule automatiquement la fonction de démarrage à distance. La commande du sauna ne démarrera pas tant que la porte n'est pas fermée et que le bouton-poussoir n'est pas réactivé.

Quelle est la distance de commutation entre le capteur et l'aimant ?

Le contact doit être interrompu à une distance d'environ 10 cm. Un alignement correct est nécessaire pour garantir le fonctionnement.

Le capteur de porte nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Veillez simplement à ce que les câbles et les connexions restent en bon état.

Quelles sont les dimensions de l'unité de contrôle ?

L'unité de contrôle mesure 85 x 85 x 40 mm. Elle doit être installée à proximité de la commande du sauna.

Puis-je utiliser ce capteur avec un poêle de sauna non compatible ?

Non, le poêle doit satisfaire aux exigences de la norme EN 60335-2-53 pour la commande à distance. Consultez la notice de votre poêle ou contactez le fabricant.

Comment éliminer le produit en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformez-vous aux directives locales de recyclage des appareils électroniques.

MODE D'EMPLOI SAB00102 HARVIA

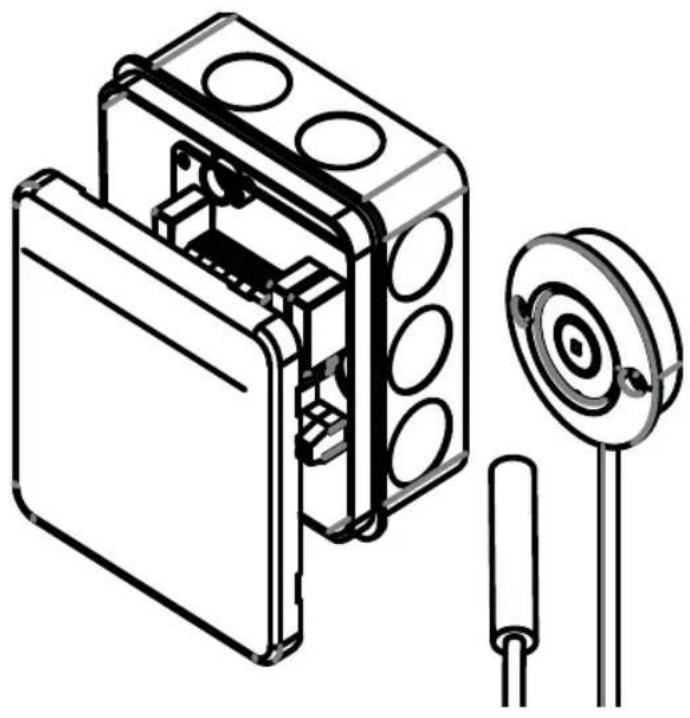

Système de capteur de porte

1-052-722 / SAB00102

INSTRUCTIONS DE MONTAGE ET MODE D'EMPLOI Français

2.1. Usage conforme 4 2.2. Consignes de sécurité pour le monteur 4. 2.3. Consignes de sécurité pour l'utilisateur 5

3. Description du produit 6

3.1. Contenu de la livraison 6 3.2. Fonctions du produit 6

4. Montage 6

4.1. Montage du bloc de puissance 6 4.2. Montage du bouton-poussoir 8 4.3. Montage du capteur de porte 8 4.4. Montage de l'aimant 8

5. Branchements électriques 9

6.1. Raccordement à la série Pro (Pro B2/3, Pro C2/3, Pro D) 10 6.2. Raccordement à home.com4 11 6.3. Raccordement à wave.com4 11 kW....11 6.4. Raccordement sur Xenio (CX110C, CX170) 12 6.5. Raccordement sur Xafir (CS110C, CS170)....12

1. Concernant ces instructions

Lisez attentivement les instructions de montage et le mode d'emploi et gardez-les à proximité de l'appareil. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité.

Ces instructions de montage et ce mode d'emploi sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads.

Symboles d'avertissement

Dans les instructions de montage et le mode d'emploi, un avertissement précède les activités représentant un danger. Conformez-vous impérativement à ces avertissements. Vous éviterez ainsi des dommages matériels et des blessures qui, dans le pire des cas, peuvent être mortelles.

Ces avertissements utilisent des termes clés qui ont la signification suivante :

DANGER!

Si vous ne respectez pas cet avertissement, il y a un risque de blessures graves, voire mortelles.

Avertissement !

Si vous ne respectez pas cet avertissement, il y a un risque éventuel de blessures graves, voire mortelles.

Prudence!

Si vous ne respectez pas cet avertissement, il y a un risque éventuel de blessures légères.

Attention!

Ce terme clé vous avertit de dommages matériels éventuels.

Autres symboles

Ce symbole désigne les conseils et indications utiles.

Lire le mode d'emploi

2. Remarques importantes pour votre sécurité

Le système de capteur de porte est construit selon les règles de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l'utilisation. C'est pourquoi vous devez suivre les consignes de sécurité suivantes et les avertissements spécifiques des différents chapitres.

2.1. Usage conforme

Le système de capteur de porte sert à surveiller la porte du sauna lors de l'utilisation de la fonction de commande à distance.

Pour qu'un poêle pour sauna puisse être commandé par la fonction de mise en marche à distance de la commande du sauna, il doit satisfaire au contrôle selon le paragraphe 19.101 de la norme EN 60335-2-53. Si le poêle ne répond pas à cette exigence, des précautions de sécurité appropriées doivent être prises (par exemple : extinction de sécurité ou surveillance de porte).

Toute autre utilisation est considérée comme un usage non conforme. Un usage non conforme peut endommager le produit et provoquer de graves blessures, voire la mort.

2.2. Consignes de sécurité pour le monteur

• Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à procéder aux travaux de raccordement.
• Les travaux de montage et de raccordement de la surveillance de porte doivent être effectués uniquement lorsque l'appareil est hors tension.
• Conformez-vous aux instructions de montage de la commande de sauna utilisée.
• Respectez également les dispositions légales du lieu d'installation.
• En cas de problèmes insuffisamment traités dans les instructions de montage, adressez-vous à votre fournisseur pour votre propre sécurité.

2.3. Consignes de sécurité pour l'utilisateur

• Le système de capteur de porte ne doit pas être utilisé par des enfants de moins de 8 ans.
• Le système de capteur de porte peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d'expérience et de connaissances aux conditions suivantes :

– lorsqu'ils sont surveillés ; – lorsque l'utilisation en toute sécurité leur a été montrée et qu'ils comprennent les dangers qui peuvent survenir.

• Les enfants ne doivent pas jouer avec la surveillance de porte.
• Conformez-vous aux instructions d'utilisation de la commande de sauna utilisée.
• Pour votre sécurité, adressez-vous à votre fournisseur si le mode d'emploi ne traite pas exhaustivement de certains problèmes.

3.1. Contenu de la livraison

• Unité de contrôle de la surveillance de porte
• Bouton-poussoir lumineux avec câble de raccordement
• Capteur de porte avec câble de raccordement • Support de capteur de porte
• Aimant
• Support d'aimant
• Matériel de montage
• Instructions de montage

3.2. Fonctions du produit

La surveillance de porte sert à surveiller la porte fermée du sauna lorsque le démarrage à distance est activé. Si la porte du sauna est ouverte pendant le mode « Veille de l'actionnement à distance », la fonction de démarrage à distance est annulée.

Commandes sauna compatibles :

Série Pro, home.com4, wave.com4 11 kW, Xenio, Xafir

4. Montage

Lors du montage, respectez les caractéristiques techniques – Page 14 :

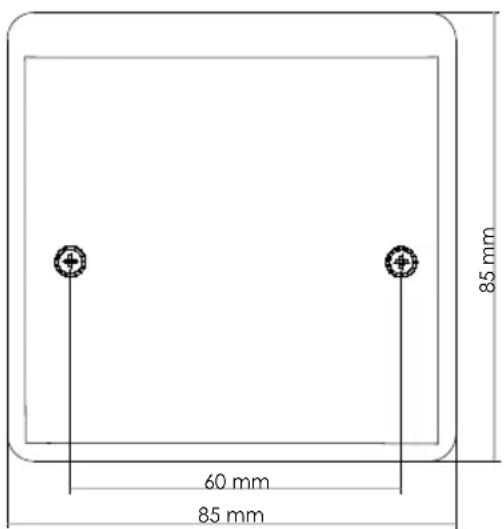

4.1. Montage du bloc de puissance

- Fixez le bloc de puissance 1 de la surveillance de porte au moyen des vis fournies à proximité de la commande du sauna (bloc d'alimentation - pour commande en 2 parties)

60 mm 85 mm 85 mm

Figure A : Exemple de montage

Vue extérieure 1 2 3 4

1 Unité de contrôle

2 Bouton-poussoir

3 Capteur de porte

4 Aimant

4.2. Montage du bouton-poussoir

Le bouton-poussoir ② peut être monté en saillie ou encastré (fig. B).

Montage encastré

①. Ø50-52

4.3. Montage du capteur de porte

Installez le capteur de porte dans la zone de la porte du sauna en tenant compte des données techniques – Page 14.

Le kit de capteur de porte doit être monté de manière à ce que le contact avec le capteur de porte soit interrompu à partir d'une distance de 10 cm.

• Dans une cabine de sauna en bois : ▶ Utilisez les vis à bois fournies (fig. C).
• Sur une surface vitrée : ▶ Utilisez le ruban adhésif double face (fig. D).
• Si le cadre de porte est en métal : ▶ Percez un trou de ∅ 8 mm et insérez le joint en caoutchouc.

Ensuite, insérez le capteur de porte (Fig. E ou F)

Fig. E Fig. F

4.4. Montage de l'aimant

Veillez à ce que la distance par rapport au capteur de porte soit telle que le fonctionnement soit garanti.

Fixez l'aimant avec le support d'aimant à la porte du sauna.

• Avec une porte en bois : ▶ Utilisez les vis à bois fournies (fig. G).
• Si la porte est en verre : ▶ Utilisez le ruban adhésif double face (fig. H).

Ensuite insérez l'aimant dans le support (Fig. I).

5. Branchements électriques

Lors du raccordement électrique de la surveillance de porte, tenez compte des points suivants :

- Faites passer les câbles de raccordement dans les passages de câbles. Percez les trous les plus petits que possible (p. ex. tournevis plat de 2 mm) pour maintenir la protection contre l'humidité.

- Conformez-vous aux instructions de montage de la commande de sauna utilisée. Il peut être nécessaire de régler les cavaliers et d'activer les fonctions dans le menu technicien.

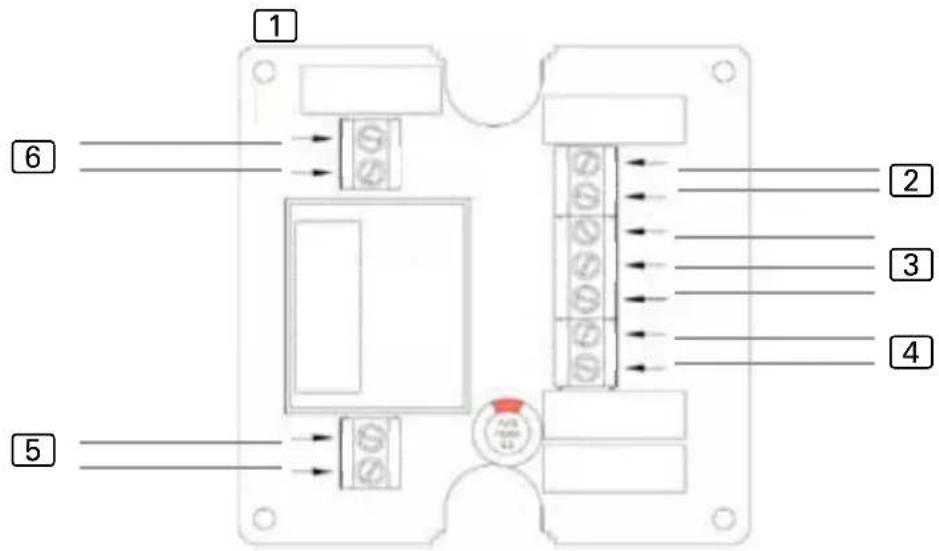

6. Schéma de raccordement

1 2 3 4 5 6

1 Bloc d'alimentation 2 Capteur de porte 3 Bouton-poussoir (rouge = LED+, blanc = SW3, bleu = SW4) 4 Interrupteur de démarrage à distance / système de démarrage à distance 5 Alimentation électrique 230 V~ 50/60 Hz 6 Contacts de démarrage à distance commande de sauna (polarité non pertinente)

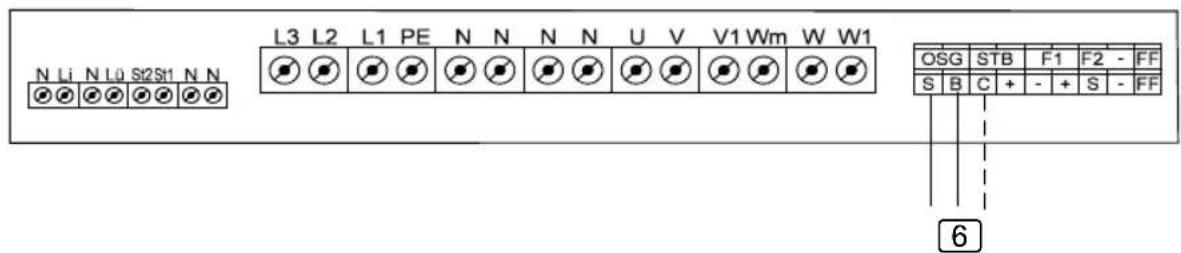

6.1. Raccordement à la série pro (pro B2/3, pro C2/3, pro d)

N Li N Li0 S12S11 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6. Raccordement à S/B..... Démarrage à distance du mode Sauna / programme utilisateur 1

Raccordement à C/B..... Démarrage à distance du mode Combi / programme utilisateur 2

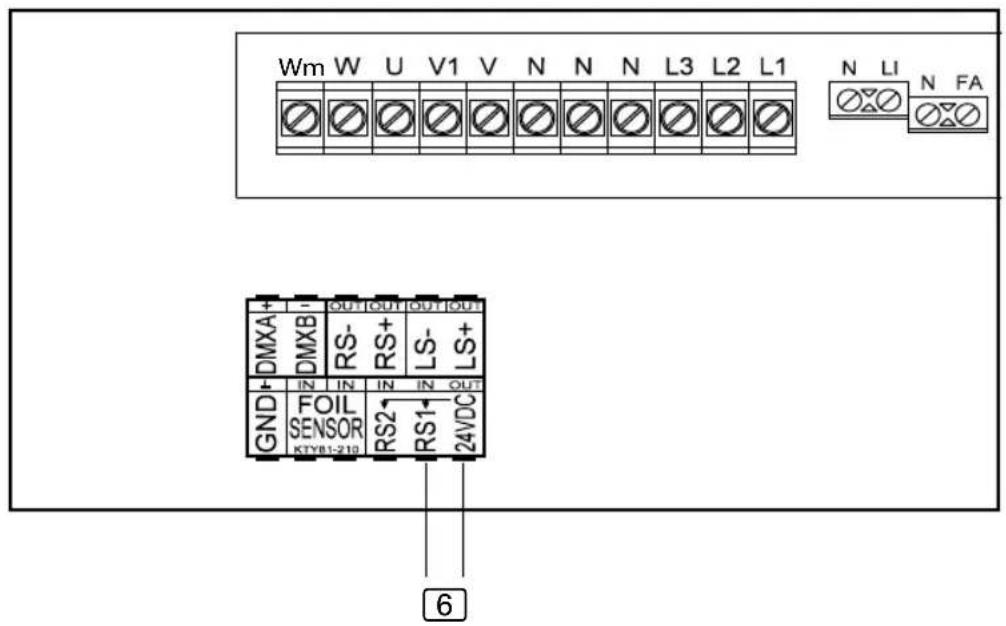

6.2. Raccordement à home. COM4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA + - OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTYB1-210

6. Raccordement à RS1/24 VDC..... Démarrage à distance

- Dans le menu technicien, sous l'option Mode RS1, effectuer le réglage.

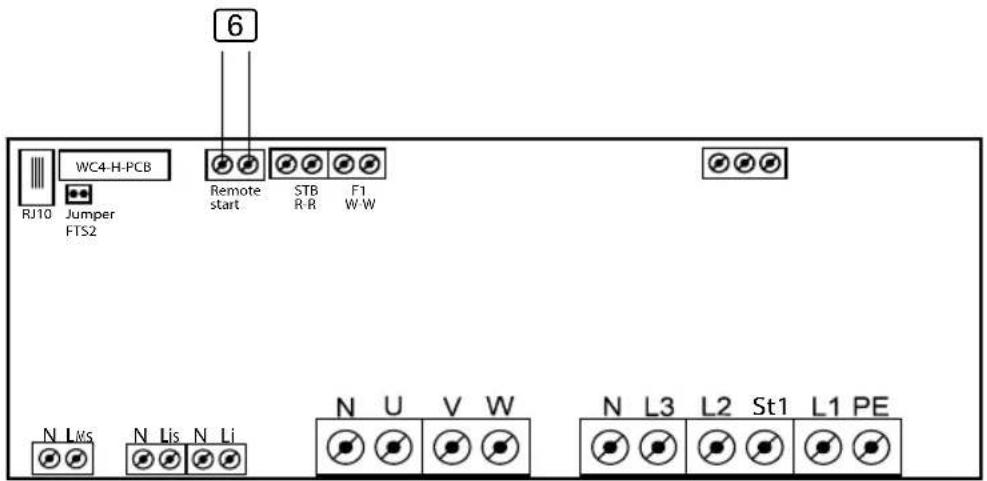

6.3. Raccordement à wave. COM4 11 kw

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB F1 R-R W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6. Raccordement au démarrage à distance

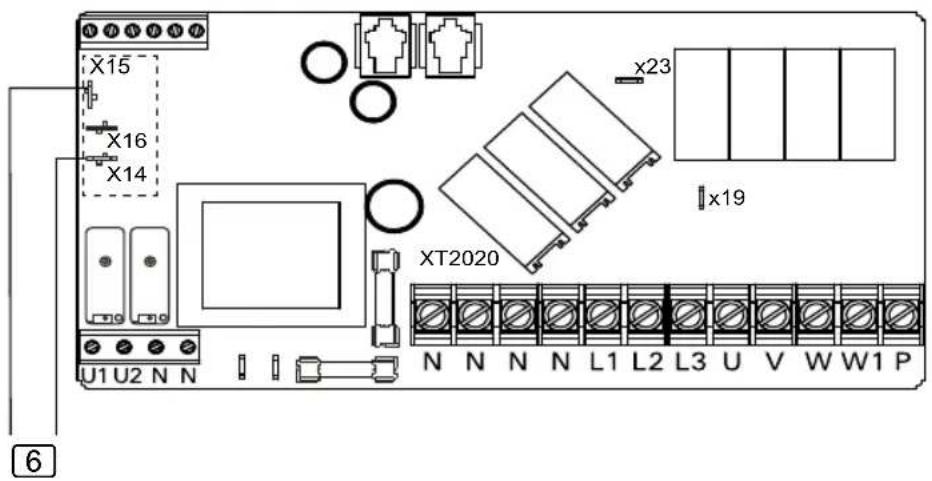

6.4. Raccordement sur xenario (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• Les broches X15 et X16 doivent être pontées.
• La fonction SAFE doit être réglée sur ON dans les réglages.

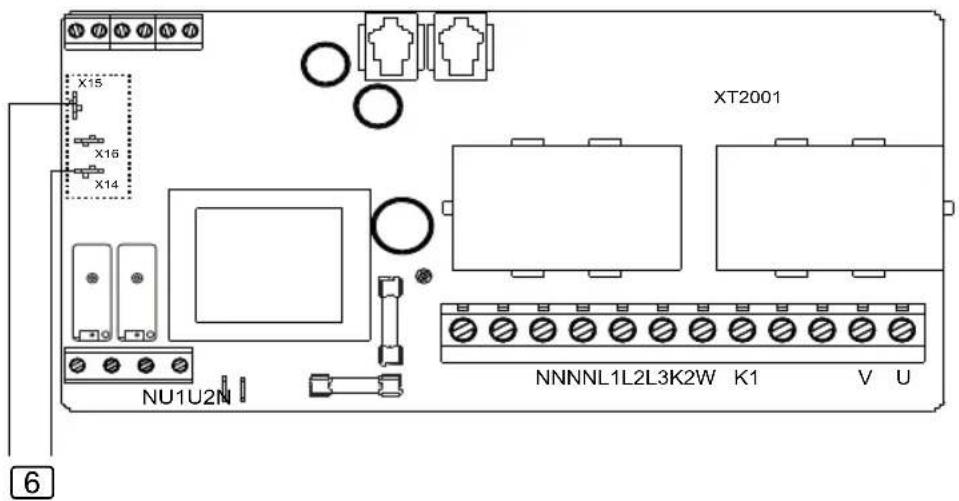

6.5. Raccordement sur xafir (CS110C, CS170)

• Les broches X15 et X16 doivent être pontées.
• La fonction SAFE doit être réglée sur ON dans les réglages.

7. Utilisation

Conformez-vous au mode d'emploi de la commande de sauna utilisée.

1. Assurez-vous qu'aucun objet inflammable ne se trouve sur le poêle.
2. Fermez la porte du sauna.
3. Mettez la commande du sauna en marche à distance dans le mode de fonctionnement souhaité. Conformez-vous pour cela au mode d'emploi de la commande de sauna utilisée.

▶ Le démarrage à distance activé s'affiche.

1. Activez le bouton-poussoir de la surveillance de porte.

▶ Le système de démarrage et d'arrêt de la commande de sauna par signal à distance est maintenant opérationnel.

Si la porte du sauna est ouverte lorsque la fonction de démarrage à distance est activée, la fonction de démarrage à distance est désactivée.

8. Entretien

L'appareil ne nécessite aucun entretien.

9. Élimination

• Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
• Les appareils usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez en aucun cas votre appareil usagé avec les déchets ménagers. Éliminez-le conformément aux directives locales en vigueur.

Conditions ambiantes

Température ambiante : de -40 °C à +40 °C

Degré de protection (protection contre les projections d'eau) : IP X4

Unité de contrôle

Dimensions : 85 x 85 x 40 mm

Tension de service : 230 V 50/60 Hz CA

Bouton-poussoir lumineux

Dimensions : 55 x 55 x 15 mm

Diamètre de l'ouverture d'installation : 50 mm

Câble de raccordement 4 m - 3 x 0,5 mm² silicone

Capteur de porte

Dimensions : ∅ 6 x 28 mm

Câble de raccordement : 5 m - 2 x 0,22 mm²

Température de service : -20 à 85 °C

Distance de commutation

20 mm 20 mm 23 mm

Support de capteur de porte

Dimensions : 20 x 15 x 10 mm

Aimant

Dimensions : ∅ 10 x 3 mm

Support d'aimant

Dimensions : 18 x 12 x 15 mm

Câbles de raccordement

Alimentation électrique : 3 x 1,5 mm²

Interrupteur de démarrage à distance ou système

de démarrage à distance : 2 x 0,5 mm²

Signal de démarrage à distance depuis

la commande du sauna : 2 x 0,5 mm²
