SAB00102 - Sensore porta HARVIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sensore per porta sauna
Marca	Harvia
Modello	SAB00102
Dimensioni unità di controllo	85 x 85 x 40 mm
Dimensioni pulsante	55 x 55 x 15 mm
Diametro foro di installazione pulsante	50 mm
Dimensioni sensore porta	∅ 6 x 28 mm
Dimensioni supporto sensore	20 x 15 x 10 mm
Dimensioni magnete	∅ 10 x 3 mm
Dimensioni supporto magnete	18 x 12 x 15 mm
Tensione di esercizio	230 V AC, 50/60 Hz
Grado di protezione	IP X4
Temperatura ambiente di funzionamento	-40 °C a +40 °C
Temperatura di esercizio sensore	-20 °C a 85 °C
Distanza di commutazione	10 cm (apertura contatto)
Lunghezza cavo sensore	5 m
Lunghezza cavo pulsante	4 m
Sezione cavi di collegamento	Alimentazione : 3 x 1,5 mm² ; Segnale : 2 x 0,5 mm²
Contenuto della confezione	Unità di controllo, pulsante luminoso, sensore porta, supporto sensore, magnete, supporto magnete, materiale di montaggio, istruzioni
Funzioni principali	Monitoraggio porta per avvio a distanza; annullamento avvio se porta aperta
Compatibilità con comandi sauna	Serie Pro, home.com4, wave.com4 11 kW, Xenio, Xafir
Manutenzione e pulizia	Nessuna manutenzione necessaria
Sicurezza	Installazione da elettricista qualificato; uso conforme; non esporre a umidità eccessiva
Ricambi e riparabilità	Ricambi disponibili presso il produttore; riparazione da professionista
Informazioni generali	Prodotto da Harvia; manuale disponibile in più lingue

Domande frequenti - SAB00102 HARVIA

Qual è il ruolo del sensore porta Harvia SAB00102 ?

Il sensore porta controlla la chiusura della porta del sauna quando la funzione di avvio a distanza è attivata. Se la porta è aperta, l'avvio a distanza viene annullato per motivi di sicurezza.

Con quali comandi sauna è compatibile questo sensore?

È compatibile con le serie Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 kW, Xenio (CX110C, CX170) e Xafir (CS110C, CS170).

Quali sono le condizioni per l'installazione elettrica?

L'installazione deve essere eseguita da un elettricista qualificato. L'apparecchio deve essere spento durante il cablaggio. Rispettare gli schemi di collegamento e le istruzioni del comando sauna utilizzato.

Come montare il sensore porta su una porta in vetro?

Utilizzare il nastro adesivo bifacciale in dotazione per fissare il supporto del sensore sulla superficie vetrata. Assicurarsi che la distanza di commutazione (10 cm) sia rispettata con il magnete.

Cosa fare se la porta del sauna è aperta durante la modalità standby di avvio a distanza?

Il sistema annulla automaticamente la funzione di avvio a distanza. Il comando sauna non si avvierà finché la porta non è chiusa e il pulsante non viene riattivato.

Qual è la distanza di commutazione tra il sensore e il magnete?

Il contatto deve essere interrotto a una distanza di circa 10 cm. Un corretto allineamento è necessario per garantire il funzionamento.

Il sensore porta richiede una manutenzione regolare?

No, l'apparecchio non richiede alcuna manutenzione. Assicurarsi semplicemente che i cavi e le connessioni rimangano in buono stato.

Quali sono le dimensioni dell'unità di controllo?

L'unità di controllo misura 85 x 85 x 40 mm. Deve essere installata in prossimità del comando del sauna.

Posso utilizzare questo sensore con una stufa sauna non compatibile?

No, la stufa deve soddisfare i requisiti della norma EN 60335-2-53 per il comando a distanza. Consultare il manuale della stufa o contattare il produttore.

Come smaltire il prodotto a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Attenersi alle direttive locali per il riciclaggio dei dispositivi elettronici.

MANUALE UTENTE SAB00102 HARVIA

Sistema sensore porta

1-052-722 / SAB00102

ISTRUZIONI DI MONTAGGIO E PER L'USO Italiano

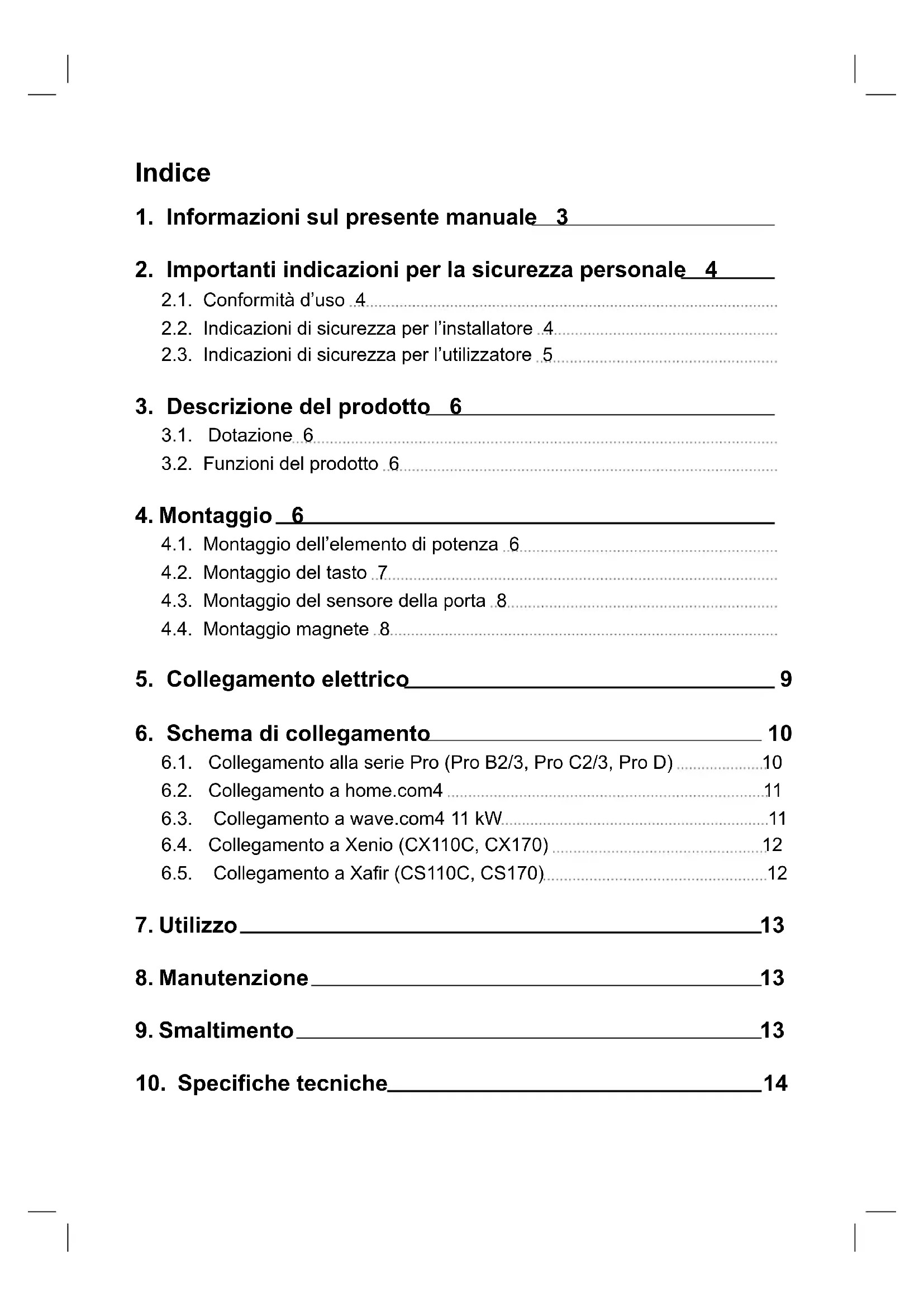

1. Informazioni sul presente manuale 3
2. Importanti indicazioni per la sicurezza personale 4

2.1. Conformità d'uso 4

2.2. Indicazioni di sicurezza per l'installatore 4

2.3. Indicazioni di sicurezza per l'utilizzatore 5

1. Descrizione del prodotto 6

3.1. Dotazione 6
3.2. Funzioni del prodotto 6

1. Montaggio 6

4.1. Montaggio dell'elemento di potenza 6
4.2. Montaggio del tasto 7
4.3. Montaggio del sensore della porta 8
4.4. Montaggio magnete 8....

1. Collegamento elettrico 9
2. Schema di collegamento 10

6.1. Collegamento alla serie Pro (Pro B2/3, Pro C2/3, Pro D) 10

6.2. Collegamento a home.com4 11

6.3. Collegamento a wave.com4 11 kW....11

6.4. Collegamento a Xenio (CX110C, CX170) 12

6.5. Collegamento a Xafir (CS110C, CS170) 12

1. Utilizzo 13
2. Manutenzione 13
3. Smaltimento 13
4. Specifiche tecniche 14

1. Informazioni sul presente manuale

Leggere bene le presenti istruzioni di montaggio e d'uso e conservarle in prossimità del dispositivo. Così facendo è possibile controllare in ogni momento le informazioni sulla sicurezza e sull'utilizzo.

Le presenti istruzioni di montaggio e d'uso si trovano anche nell'area di download della nostra pagina web all'indirizzo: www.sentiotec.com/downloads.

Simboli nelle avvertenze

Nelle presenti istruzioni di montaggio e d'uso, prima di ogni attività che genera un pericolo è applicata un'avvertenza. Osservare sempre queste avvertenze. Così facendo, si evitano danni a beni materiali e lesioni che, nel peggiore dei casi, possono essere addirittura mortali.

Nelle avvertenze vengono utilizzati pittogrammi che hanno i seguenti significati:

PERICOLO!

L'inosservanza di questa avvertenza può causare lesioni gravi o addi- rittura mortali.

AVVERTENZA!

L'inosservanza di questa avvertenza può causare lesioni gravi o addi- rittura mortali.

ATTENZIONE!

L'inosservanza di questa avvertenza può causare lesioni lievi.

ATTENZIONE!

Questo pittogramma avverte della possibilità di danni a beni materiali.

Altri simboli

Questo simbolo indica consigli e indicazioni utili.

Leggere il manuale di istruzioni

2. Importanti indicazioni per la sicurezza personale

Il sistema sensore porta è costruito secondo regole di sicurezza riconosciute. Tuttavia, durante l'utilizzo possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli.

2.1. Conformità d'uso

Il sistema sensore porta serve a monitorare la porta della sauna quando si utilizza la funzione di azionamento remoto.

Una stufa per sauna regolata dalla funzione di avvio remoto del comando della sauna deve superare la prova di copertura secondo EN 60335-2-53 paragrafo 19.101. Se la stufa non soddisfa questo requisito, devono essere prese le opportune misure di sicurezza (ad es.: disinserimento di sicurezza o monitoraggio porta)

Qualsiasi altro utilizzo è considerato improprio. Un utilizzo improprio può causare danni al prodotto e lesioni gravi o mortali.

2.2. Indicazioni di sicurezza per l'installatore

• I lavori di collegamento devono essere eseguiti solo da elettricisti o da persone con una qualifica simile.
• I lavori di montaggio e di collegamento del sistema di monitoraggio della porta possono essere eseguiti solo in assenza di tensione.
• Osservare le istruzioni di montaggio del comando della sauna utilizzato.
• Osservare anche le disposizioni locali valide sul luogo di installazione.
• Qualora si presentassero problemi non trattati in modo esaustivo nelle presenti istruzioni di montaggio, per la vostra sicurezza vi preghiamo di rivolgervi al vostro fornitore.

2.3. Indicazioni di sicurezza per l'utilizzatore

• Il sistema sensore porta non deve essere utilizzato da bambini di età inferiore agli 8 anni.
• Questo sistema sensore porta può essere utilizzato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali limitate e prive di esperienza o delle necessarie conoscenze nel rispetto delle seguenti condizioni:

– se sono in presenza di persone responsabili per loro,
– se è stato spiegato loro come utilizzare l'apparecchio in modo sicuro e sono chiari i pericoli che ne possono derivare.

- Ai bambini non è permesso giocare con il sistema di monitoraggio della porta.

- Osservare le istruzioni per l'uso del comando della sauna utilizzato.

- Qualora si presentassero problemi non trattati in modo esaustivo nelle istruzioni per l'uso, per la vostra sicurezza, vi preghiamo di rivolgervi al vostro fornitore.

3. Descrizione del prodotto

3.1. Dotazione

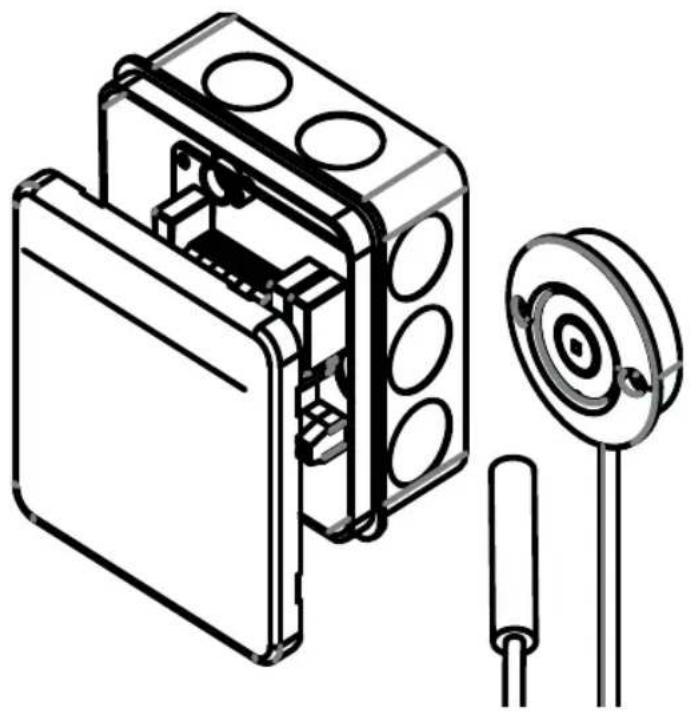

• Unità di comando monitoraggio porta
• Pulsante illuminato con cavo di collegamento
• Sensore porta incl. cavo di collegamento
  • Supporto sensore porta
• Magnete
• Supporto magnetico
• Materiale di montaggio
• Istruzioni di montaggio

3.2. Funzioni del prodotto

Il sistema di monitoraggio della porta serve a monitorare la porta della sauna chiusa quando l'avvio remoto è attivato. Se la porta della sauna viene aperta durante la funzione “Stand-by per azionamento remoto”, la funzione di avvio remoto viene annullata.

Comandi della sauna compatibili:

Serie Pro, home.com4, wave.com4 11 kW, Xenio, Xafir

4. Montaggio

Osservare i dati tecnici per il montaggio a Pagina 14:

4.1. Montaggio dell'elemento di potenza

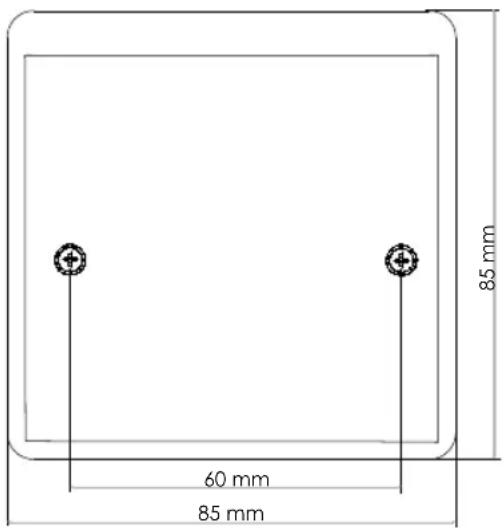

- Fissare l'elemento di potenza 1 del sistema di monitoraggio della porta con le viti in dotazione in prossimità del comando della sauna. (elemento di potenza - per sistemi di controllo a 2 parti)

60 mm 85 mm 85 mm

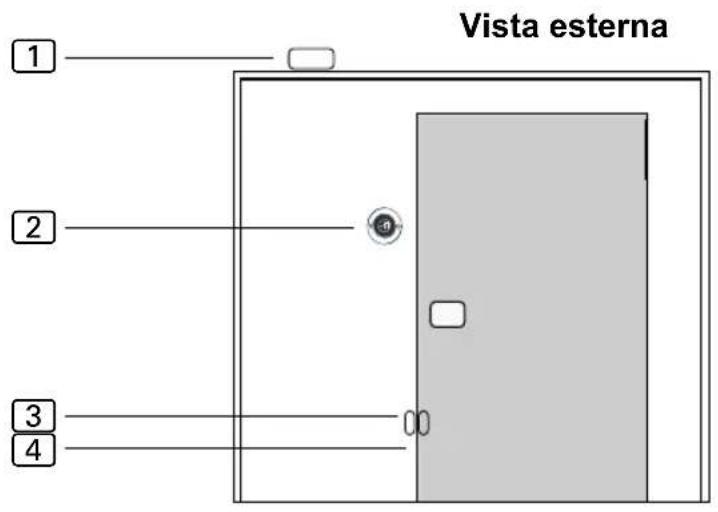

FiguraA:Esempio di installazione

Vista esterna 1 2 3 4

Unità di comando

2 Tasto

3 Sensore della porta

4 Magnete

4.2. Montaggio del tasto

Il tasto 2 può essere montato a parete o a incasso (fig. B).

①. Ø50-52 ②. ↓ ③. Avvitare senza serrare ④. Fissare

Fig. B

4.3. Montaggio del sensore della porta

Fissare il sensore della porta nella zona della porta della sauna, tenendo conto dei Dati tecnici a Pagina 14.

Il set sensore della porta deve essere montato in modo tale che il contatto con il sensore della porta venga interrotto a partire da una fessura della porta di 10 cm.

• Per una cabina sauna in legno:
▶ Utilizzare le viti per legno fornite in dotazione (Fig. C).
• Per una superficie in vetro:
▶ Utilizzare il nastro biadesivo (fig. D).
• Per un telaio metallico della porta:
Praticare un foro con ∅ 8 mm e inserire la guarnizione in gomma.

Fig. C Fig. D

Quindi inserire il sensore della porta (fig. E o F)

4.4. Montaggio magnete

Accertarsi che la distanza dal sensore della porta sia tale da garantirne il funzionamento.

Fissare il magnete con il supporto magnetico sulla porta della sauna.

• Per una porta in legno:
▶ Utilizzare le viti per legno fornite in dotazione (fig. G).
• Per una porta di vetro:
▶ Utilizzare il nastro biadesivo (fig. H).

Infine, inserire il magnete nel supporto (fig. I).

5. Collegamento elettrico

Durante il collegamento elettrico del sistema di monitoraggio della porta, osservare i seguenti punti:

- Fare passare i cavi di collegamento attraverso i passacavi. Praticare i fori della dimensione più piccola possibile (ad es. con un cacciavite piatto da 2 mm) per mantenere la protezione dall'umidità.

- Osservare le istruzioni di montaggio del comando della sauna utilizzato. Potrebbe essere necessario applicare i ponticelli e attivare le funzioni nel menu del personale tecnico.

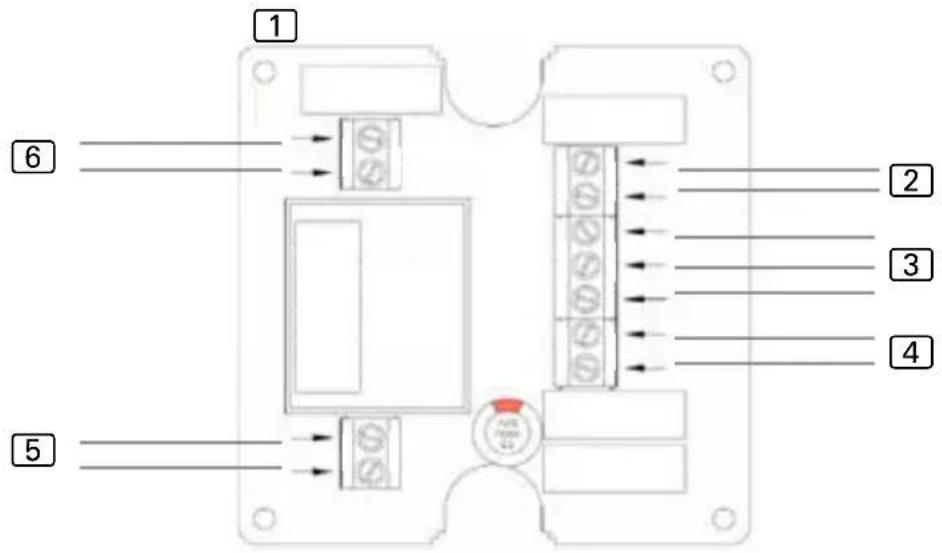

6. Schema di collegamento

1 2 3 4 5 6

① Elemento di potenza
2 Sensore della porta
3 Pulsante (rosso = LED+, bianco = SW3, blu = SW4)
4 Interruttore di avvio remoto/Sistema di avvio remoto
5 Alimentazione elettrica 230 V\~ 50 / 60 Hz
6 Controllo della sauna contatti di avvio remoto (polarità non rilevante)

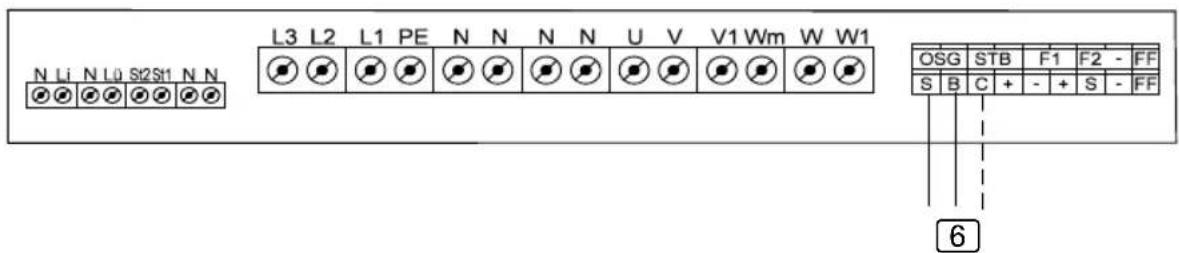

6.1. Collegamento alla serie Pro (Pro B2/3, Pro C2/3, Pro D)

N Li N Lü St2St1 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Collegamento a S/B.....avvio remoto per modalità sauna/programma utente 1 Collegamento a C/B..... avvio remoto per modalità combinata/ programma utente 2

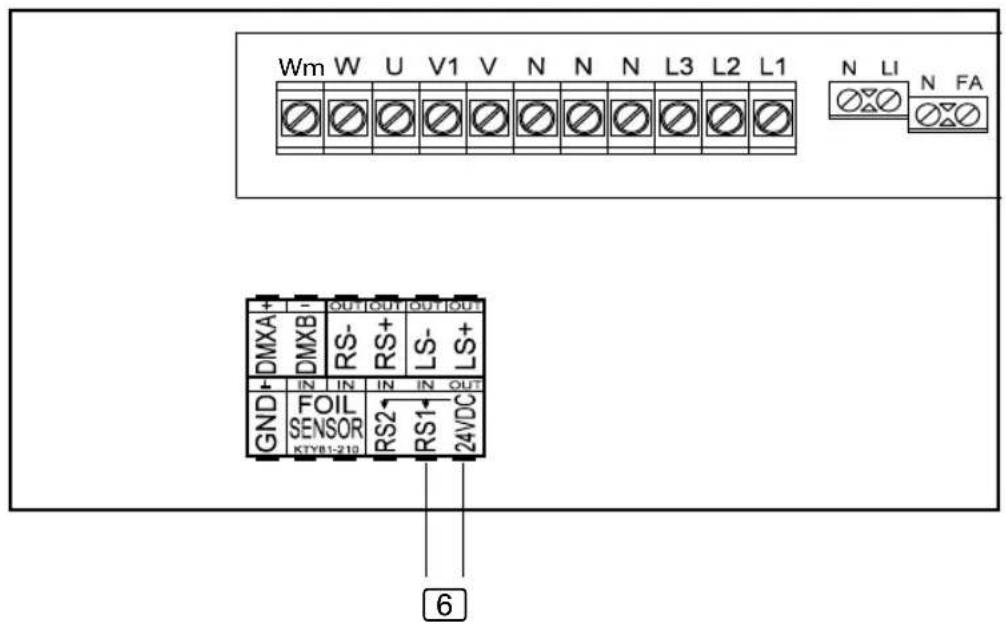

6.2. Collegamento a home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA + - OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTYB1-210

6 Collegamento a RS1/24 VDC.....avvio remoto

- Effettuare l'impostazione nel menu per il personale tecnico alla voce di menu Mode RS1.

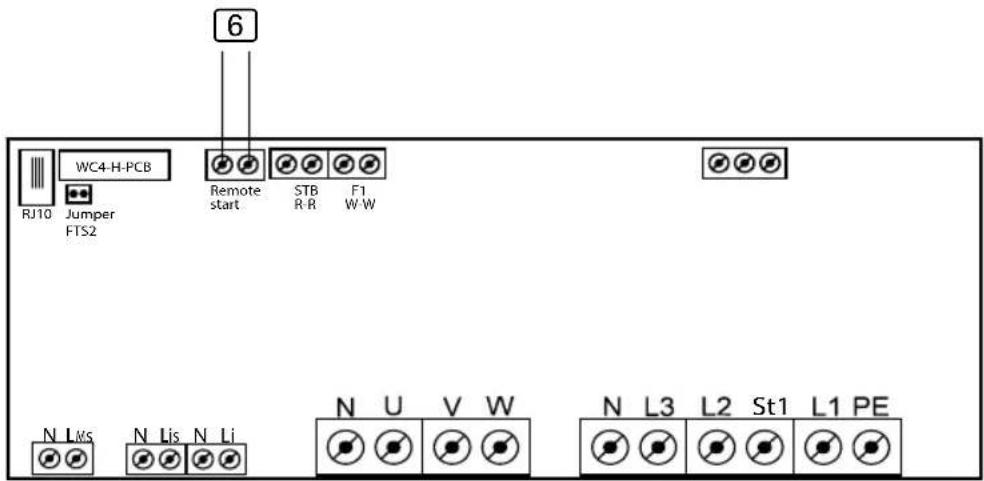

6.3. Collegamento a wave.com4 11 kW

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB R-R F1 W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6 Collegamento all'avvio remoto

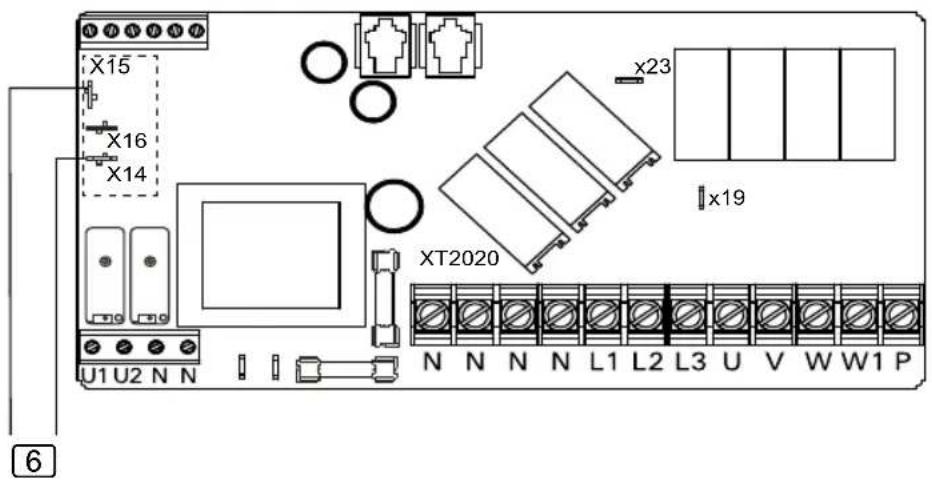

6.4. Collegamento a Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• I PIN X15 e X16 devono essere collegati a ponte.
- La funzione SAFE deve essere impostata su ON nelle impostazioni.

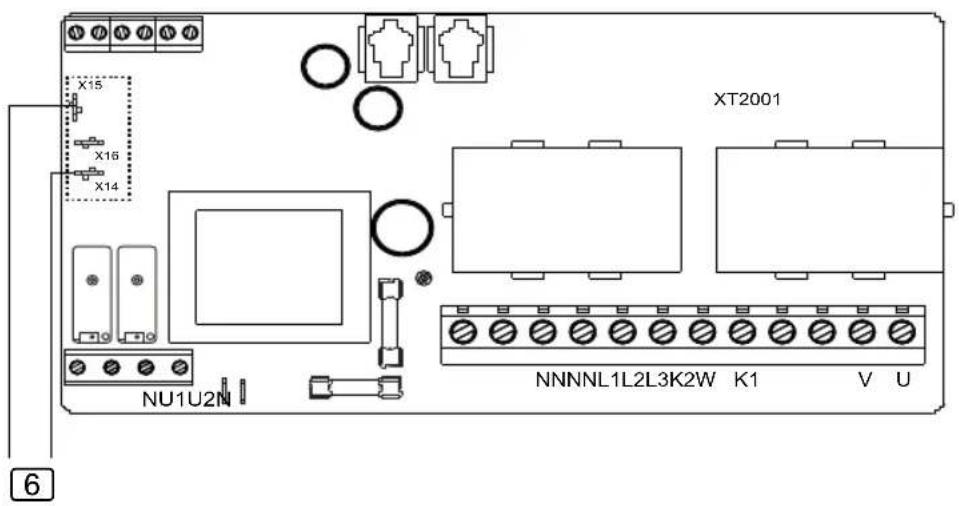

6.5. Collegamento a Xafir (CS110C, CS170)

• I PIN X15 e X16 devono essere collegati a ponte.
- La funzione SAFE deve essere impostata su ON nelle impostazioni.

7. Utilizzo

Osservare le istruzioni per l'uso del comando della sauna utilizzato.

1. Accertarsi che nessun oggetto infiammabile si trovi sulla stufa della sauna.
2. Chiudere la porta della sauna.
3. Accendere il comando della sauna nella modalità di funzionamento desiderata con avvio remoto. Osservare le istruzioni per l'uso del comando della sauna utilizzato.

▶ Viene visualizzato l'avvio remoto attivato.

1. Attivare il tasto del sistema di monitoraggio della porta.

Il comando della sauna è ora pronto per essere avviato e arrestato tramite un segnale di avvio remoto.

Se la porta della sauna viene aperta quando la funzione di avviamento a distanza è attivata, quest'ultima viene disattivata.

8. Manutenzione

Il dispositivo non richiede manutenzione.

9. Smaltimento

• Smaltire i materiali dell'imballaggio conformemente alle normative sullo smaltimento vigenti.
• I vecchi dispositivi contengono materiali riciclabili ma anche sostanze dannose. Non gettare mai un dispositivo usato insieme ai rifiuti non riciclabili, bensì smaltirlo in conformità alle norme vigenti a livello locale.

10. Specifiche tecniche

Condizioni ambientali

Temperatura ambiente: da -40 °C a +40 °C

Tipo di protezione (protezione antispruzzo): IP X4

Unità di comando

Dimensioni: 85 x 85 x 40 mm

Tensione di esercizio: 230 V 50/60 Hz AC

Tasto illuminato

Dimensioni: 55 x 55 x 15 mm

Diametro dell'apertura di installazione: 50 mm

Cavo di collegamento 4 m - 3 x 0,5 mm² in silicone

Sensore porta

Dimensioni: ∅ 6 x 28 mm

Cavo di collegamento: 5 m - 2 x 0,22 mm ^4

Temperatura di esercizio: da -20 a 85 °C

Distanza di attivazione

20 mm 20 mm 23 mm

Supporto sensore porta

Dimensioni: 20 x 15 x 10 mm

Magnete

Dimensioni: ∅ 10 x 3 mm

Supporto magnetico

Dimensioni: 18 x 12 x 15 mm

Cavi di alimentazione

Alimentazione elettrica: 3 x 1,5 mm²

Interruttore di avviamento remoto o sistema di avvio remoto: 2 x 0,5 mm²

Segnale di avvio remoto dal controllo della sauna: 2 x 0,5 mm²
