SAB00102 - Dörrsensor HARVIA - Gratis bruksanvisning och manual
Hitta enhetens manual gratis SAB00102 HARVIA i PDF-format.
| Produkttyp | Dörrsensor för bastu |
| Märke | Harvia |
| Modell | SAB00102 |
| Kontrollenhetens mått | 85 x 85 x 40 mm |
| Tryckknappens mått | 55 x 55 x 15 mm |
| Knappens installationsöppningsdiameter | 50 mm |
| Dörrsensorns mått | ∅ 6 x 28 mm |
| Sensorhållarens mått | 20 x 15 x 10 mm |
| Magnetens mått | ∅ 10 x 3 mm |
| Magnethållarens mått | 18 x 12 x 15 mm |
| Driftspänning | 230 V AC, 50/60 Hz |
| Skyddsklass | IP X4 |
| Omgivande driftstemperatur | -40 °C till +40 °C |
| Sensorns driftstemperatur | -20 °C till 85 °C |
| Omkopplingsavstånd | 10 cm (kontaktöppning) |
| Sensorlängd kabel | 5 m |
| Knappens kabellängd | 4 m |
| Anslutningskablarnas area | Matning: 3 x 1,5 mm²; Signal: 2 x 0,5 mm² |
| Leveransinnehåll | Kontrollenhet, lysande knapp, dörrsensor, sensorhållare, magnet, magnethållare, monteringsmaterial, anvisningar |
| Huvudfunktioner | Dörrövervakning för fjärrstart; annullering av start om dörren är öppen |
| Kompatibilitet med bastustyrningar | Pro-serien, home.com4, wave.com4 11 kW, Xenio, Xafir |
| Underhåll och rengöring | Inget underhåll krävs |
| Säkerhet | Installation av behörig elektriker; korrekt användning; utsätt inte för överdriven fukt |
| Reservdelar och reparerbarhet | Delar finns hos tillverkaren; reparation av fackman |
| Allmän information | Tillverkad av Harvia; bruksanvisning finns på flera språk |
Vanliga frågor - SAB00102 HARVIA
Användarfrågor om SAB00102 HARVIA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Dörrsensor i PDF-format gratis! Hitta din manual SAB00102 - HARVIA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SAB00102 av märket HARVIA.
BRUKSANVISNING SAB00102 HARVIA

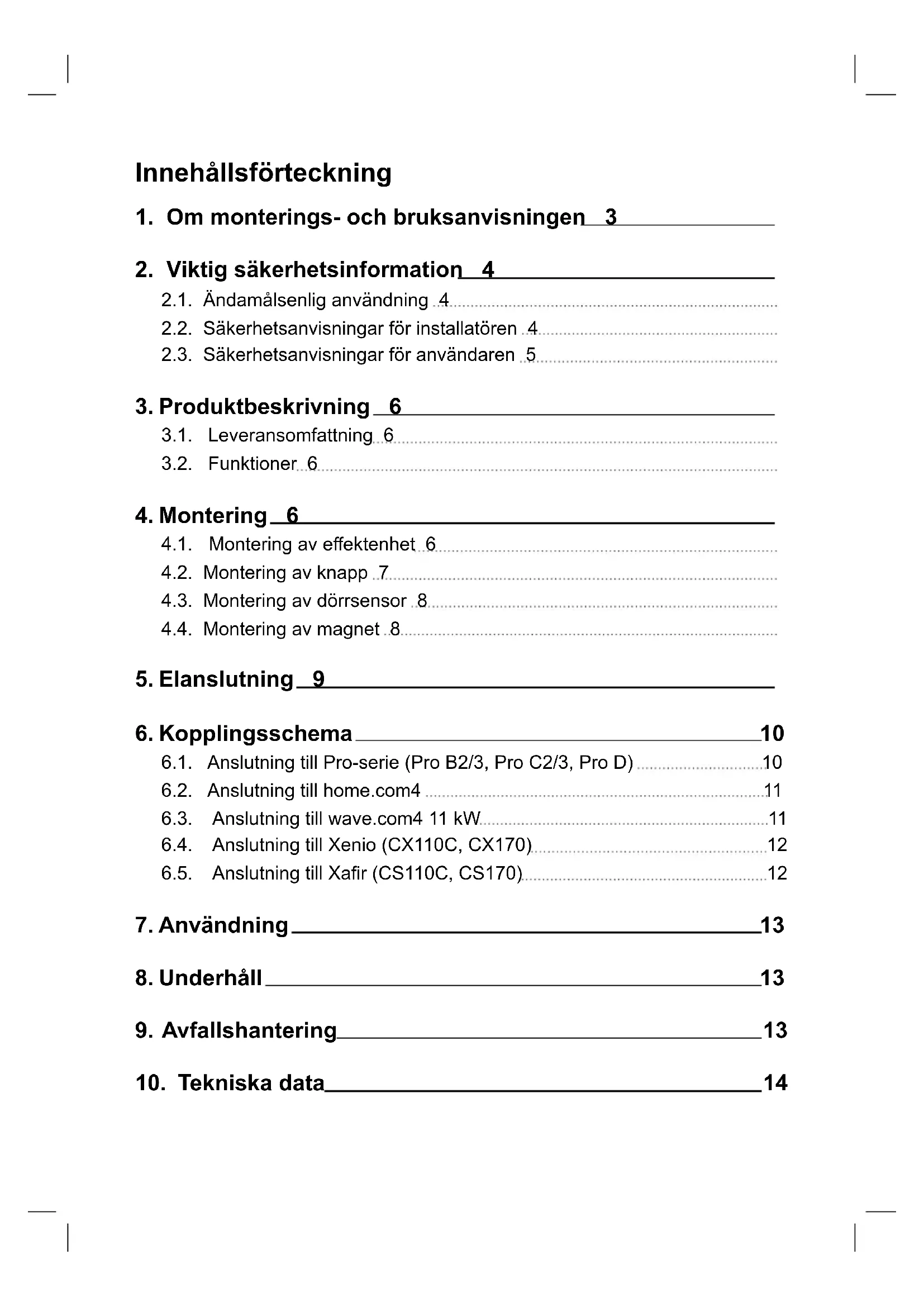

Innehållsförteckning
1. Om monterings- och bruksanvisningen 3
2. Viktig säkerhetsinformation 4
2.1. Ändamålsenlig användning 4
2.2. Säkerhetsanvisningar för installatören 4.
2.3. Säkerhetsanvisningar för användaren 5.
3. Produktbeskrivning 6
3.1. Leveransomfattning 6
3.2. Funktioner 6
4. Montering 6
7. Användning \_\_\_\_ 13
8. Underhåll 13
9. Avfallshantering 13
10. Tekniska data 14
1. Om monterings- och bruksanvisningen
Läs hela monterings- och bruksanvisningen noga och förvara den sedan i närheten av apparaten. Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna.

Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.
Symboler och varningar
I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika slag. Dessa varningar ska alltid beaktas. På så sätt undviker man sakskador och personskador, som i värsta fall kan ha dödlig utgång.
Följande signalord används:

FARA!
Om de här varningarna/anvisningarna inte följs leder det till allvarliga eller livsfarliga skador.

WARNING!
Om de här varningarna/anvisningarna inte följs kan det leda till allvarliga eller livsfarliga skador.

FÖRSIKTIGHET!
Om de här varningarna/anvisningarna inte följs kan det leda till lindriga skador.
WARNING!
Varnar för sakskador.
Övriga symboler

Används vid tips och nyttig information.

Läs bruksanvisningen
2. Viktig säkerhetsinformation
Dörrsensorsystemet har konstruerats och tillverkats enligt vedertagna säkerhetstekniska regler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsanvisningar och observera de särskilda varningarna i resp. kapitel.
2.1. Ändamålsenlig användning
Dörrsensorsystemet används för att övervaka bastudörren när fjärrstyrningsfunktionen används.
Ett bastuaggregat som regleras via styrenhetens fjärrstartfunktion måste klara övertäckningstestet enligt EN 60335-2-53, avsnitt 19.101. Om aggregatet inte uppfyller det här villkoret måste lämpliga säkerhetsförebyggande åtgärder vidtas (t.ex.: säkerhetsavstängning eller dörrövervakning)
All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig användning kan leda till skador på produkten och innebära risk för allvarliga eller livsfarliga skador.
2.2. Säkerhetsanvisningar för installatören
- Anslutningsarbeten får endast utföras av elektriker eller personer med motsvarande kvalifikation.
- Dörrövervakningen får endast installeras och anslutas i spänningslöst tillständ.
- Följ den aktuella styrenhetens monteringsanvisningar.
- Följ gällande lokala bestämmelser.
- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i monteringsanvisningarna, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.
2.3. Säkerhetsanvisningar för användaren
- Barn under 8 år får inte använda dörrsensorsystemet.
- Under följande förutsättningar får dörrsensorsystemet användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap om liknande utrustningar:
- under uppsikt.
– när de har instruerats om säker användning och känner till vilka risker som kan uppstå.
- Barn får inte leka med dörrövervakningen.
- Observera den aktuella styrenhetens bruksanvisning.
- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.
3. Produktbeskrivning
3.1. Leveransomfattning
• Dörrövervakning styrenhet
- Upplyst knapp inkl. anslutningskabel
• Dörrsensor inkl. anslutningskabel
• Dörrsensorhållare
- Magnet
- Magnethållare
- Monteringsmaterial
- Monteringsanvisning
3.2. Funktioner
Dörrövervakningen används för att övervaka den stängda bastudörren när fjärrstart är aktiverat. Om bastudörren öppnas under "Standby för fjärrstyrning" avbryts funktionen Fjärrstart.
Kompatibla bastustyrenheter:
Pro-Serie, home.com4, wave.com4 11 kW, Xenio, Xafir
4. Montering
Beakta tekniska data på Sida 14 vid monteringen:

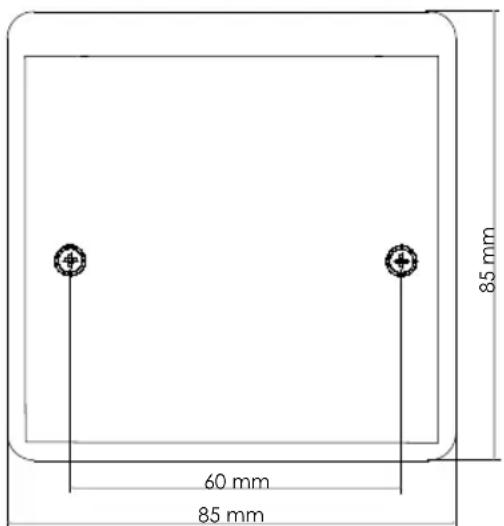

- Använd de medföljande skruvarna och fäst effektenhet 1 för dörrövervakningen i närheten av bastustyrenheten (effektenhet - vid 2-delade styrenheter)
Vy utifrån 1 2 3 41 Styrenhet
2 Knapp
3 Dörrsensor
4 Magnet
4.2. Montering av knapp
Knappen 2 kan monteras utanpåliggande eller infällt (bild B).
Flush mounted / Infälld montering
Fäst dörrsensorn i området kring bastudörren under iakttagande av tekniska data på Sida 14.

Dörrsensorsatsen måste monteras så att kontakten till dörrsensorn är bruten från och med en dörrspringa på 10 cm.
• På bastu av trä:
▶ Använd de medföliande träskruvarna (bild C).
- På glasytor:
▶ Använd den dubbelsidiga teipen (bild D).
• På metalldörrsramar:
▶ Borra ett hål med ∅ 8 mm och sätt dit gummitätningen.

Bild C Bild D

Bild E Bild F


Sätt därefter dit dörrsensorn (bild E resp. F)
Observera avståndet till dörrsensorn så att funktionen kan garanteras.
Fäst magneten med magnethållare på bastudörren.
- På trädörrar:
▶ Använd de medföliande träskruvarna (bild G).
• På glasdörrar:
▶ Använd den dubbelsidiga teipen (bild H).
Sätt slutligen dit magneten i hållaren (bild I)

Observera följande punkter vid elektrisk anslutning av dörrövervakningen:
- Dra anslutningskablarna genom kabelgenomföringarna. Borra så små hål som möjligt (t.ex. 2 mm platt skruvmejsel) så att fuktskyddet bevaras.
- Följ den aktuella styrenhetens monteringsanvisningar. Eventuellt måste en bygling ställas in och aktiveras i teknikermenyn Funktioner.

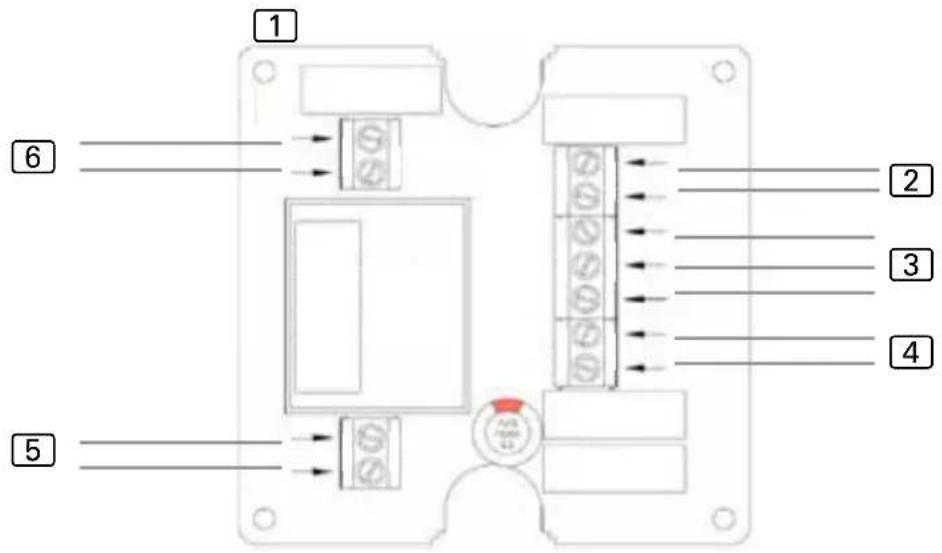

6. Kopplingsschema
2 Dörrsensor
3 Knapp (röd = LED+, vit=SW3, blå = SW4)
4 Omkopplare fjärrstart/fjärrstartsystem
5 Spänningsförsörjning 230 V\~ 50/60 Hz
6 Styrenhet fjärrstartkontakter (polaritet inte tillämpligt)

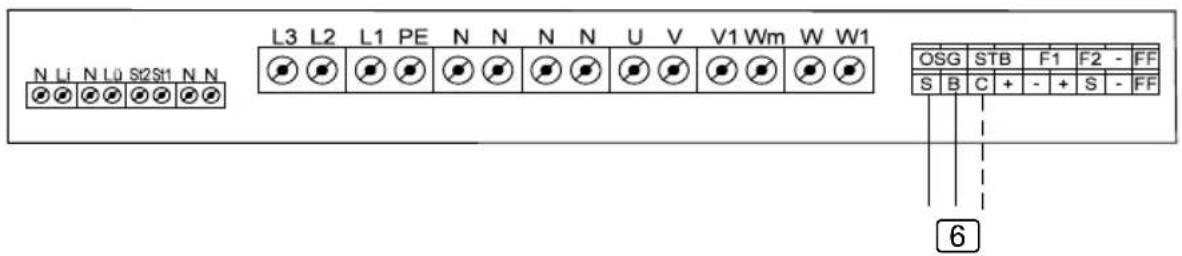

6.1. Anslutning till Pro-serie (Pro B2/3, Pro C2/3, Pro D)


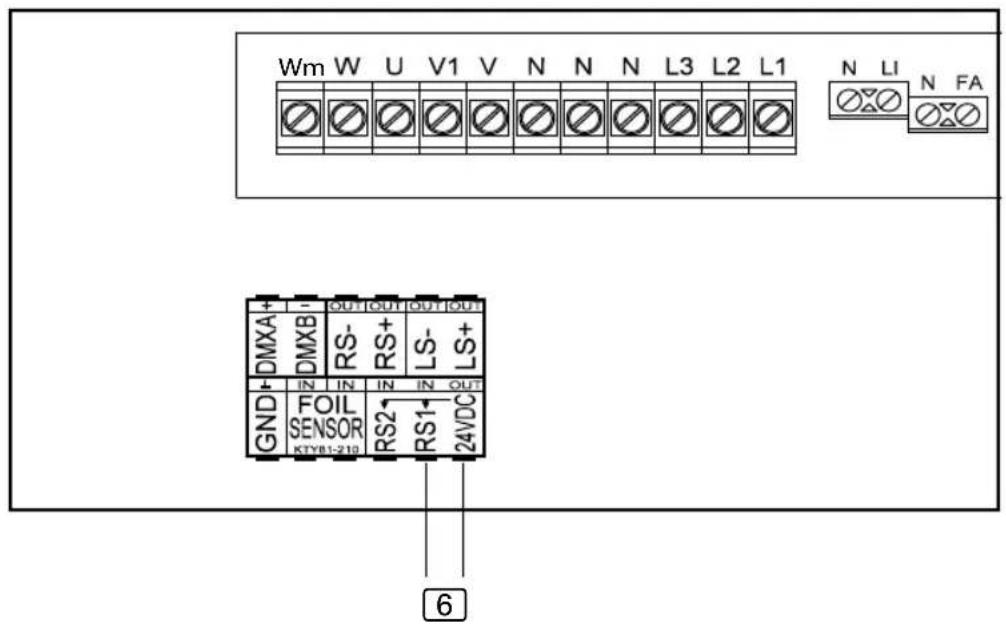

6.2. Anslutning till home.com4
- Utför inställningen i teknikermenyn vid menypunkt Mode RS1.

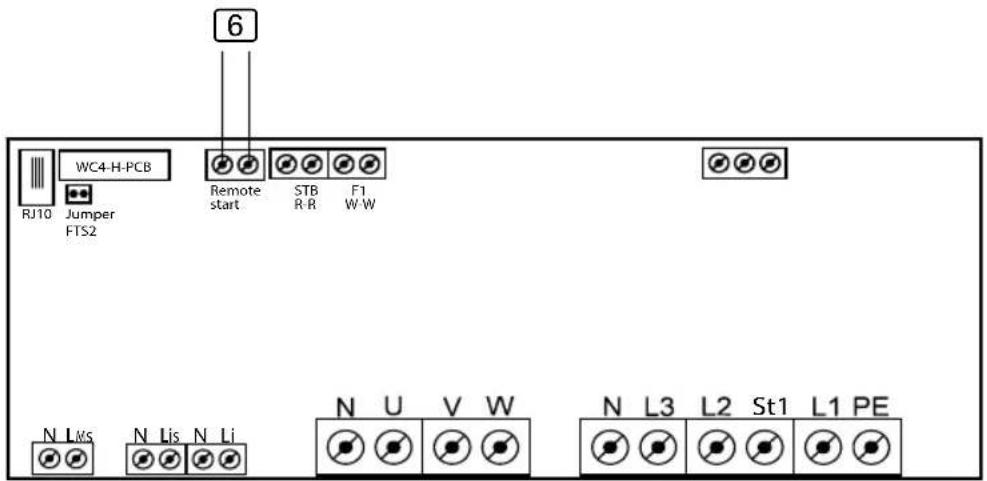

6.3. Anslutning till wave.com4 11 kW
6 Anslutning till Remote start

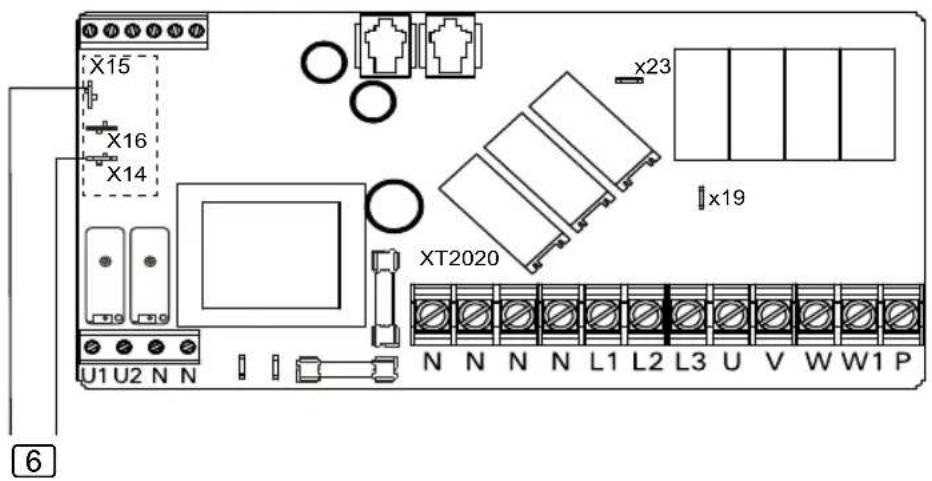

6.4. Anslutning till Xenio (CX110C, CX170)
- I inställningarna måste funktionen SAFE ställas in på ON.

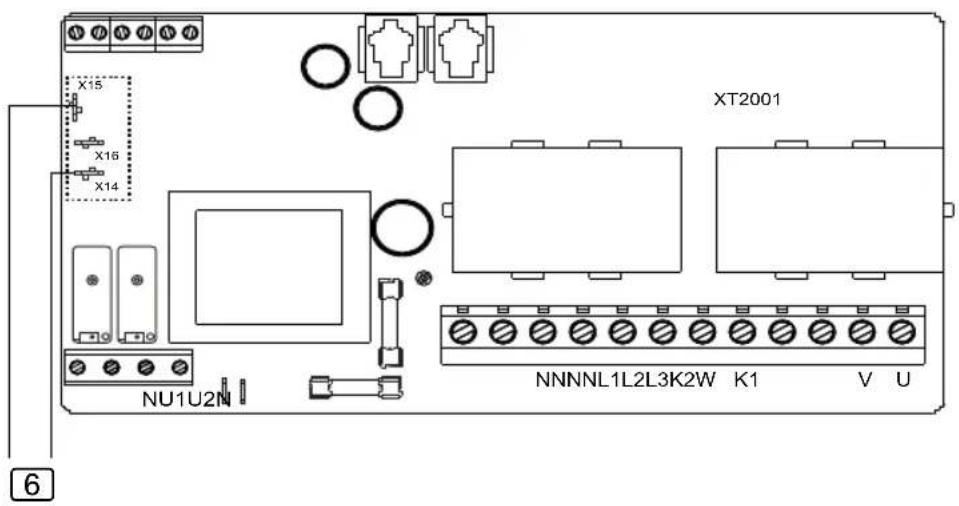

6.5. Anslutning till Xafir (CS110C, CS170)

• PIN X15 och X16 måste förbikopplas.
- I inställningarna måste funktionen SAFE ställas in på ON.
7. Användning
Observera den aktuella styrenhetens bruksanvisning.
- Kontrollera att det inte finns några brännbara föremål på bastuaggregatet.
- Stäng bastudörren.
- Aktivera fjärrstart på styrenheten i valfritt driftläge. Observera den aktuella styrenhetens bruksanvisningar för information om detta.
▶ Den aktiverade fjärrstarten visas.
- Aktivera dörrövervakningens knapp.
▶ Styrenheten är nu redo för att kunna startas och stoppas via fjärrstartsignal.

Om bastudörren öppnas när fjärrstarten är aktiverad avbryts fjärrstartfunktionen.
8. Underhåll
Enheten behöver inte underhållas.
9. Avfallshantering

- Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
- Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.
10. Tekniska data
Omgivningsförhållanden
Omgivningstemperatur: -40 °C till +40 °C
Skyddsklass (stänkvattenskyddad): IP X4
Styrenhet
Mått: 85 x 85 x 40 mm
Drivspänning: 230 V 50/60
Upplyst knapp
Mått: 55 x 55 x 15 mm
Diameter monteringsöppning: 50 mm
Användningstemperatur: -20 till 85 °C.
Kopplingsavständ
Mått: 20 x 15 x 10 mm
Magnet
Mått: ∅ 10 x 3 mm
Magnethållare
Mått: 18 x 12 x 15 mm
Anslutningskablar
Spänningsförsörjning: 3 x 1,5 mm²
Fjärrstartbrytare eller fjärrstartsystem: 2 x 0,5 mm²
Fjärrstartsignal från styrenhet: 2 x 0,5 mm²
