Produkttyp	Dörrsensor (kit)
Märke	Harvia
Modell	SAB00103
Användning	Övervakning av stängd bastudörr
Sensordimensioner	∅6 x 28 mm
Sensorhållarens mått	20 x 15 x 10 mm
Magnetens dimensioner	∅10 x 3 mm
Magnetfästets mått	18 x 12 x 15 mm
Anslutningskabelns längd	5 m (2 x 0,22 mm²)
Brytavstånd	20 mm
Driftstemperatur	-20 till 85 °C
Strömförsörjning	Ingen (torrkontakt)
Leveransinnehåll	Sensor, sensorhållare, magnet, magnethållare, monteringsmaterial, instruktioner
Montering	På trä (skruvar), på glas (dubbelhäftande tejp), på metall (borrning ∅8 mm med tätning)
Elektrisk anslutning	Se bastustyrningens bruksanvisning
Underhåll	Inget underhåll krävs
Säkerhet	Installation av behörig elektriker, spänningslöst, följ lokala normer
Avfallshantering	Får ej slängas med hushållsavfall, följ lokala direktiv

Vanliga frågor - SAB00103 HARVIA

Vad används dörrsensorn Harvia SAB00103 till?

Dörrsensorkitet används för att övervaka den stängda bastudörren. Den upptäcker när dörren öppnas av säkerhetsskäl.

Vad ingår i leveransen av kit SAB00103?

Kitet innehåller dörrsensor med anslutningskabel, sensorhållare, magnet, magnethållare, monteringsmaterial (skruvar, dubbelhäftande tejp, gummitätning) och monteringsinstruktioner.

Vilka mått har sensorn och magneten?

Sensorn är ∅6 x 28 mm, dess hållare 20x15x10 mm. Magneten är ∅10 x 3 mm, dess hållare 18x12x15 mm.

Hur monteras dörrsensorn på en glasyta?

Använd den medföljande dubbelhäftande tejpen för att fästa sensorhållaren på glaset (bild B i manualen).

Hur monteras dörrsensorn på en metallram?

Borra ett hål med ∅8 mm, sätt i gummitätningen, för sedan in dörrsensorn (bild C eller D).

Vad är sensorns kopplingsavstånd?

Dörrsensorns kontakt ska brytas vid ett avstånd på 20 mm mellan sensorn och magneten.

Vilka säkerhetsåtgärder bör vidtas vid installation?

Endast en behörig elektriker eller kvalificerad person får utföra anslutningar. Arbeta spänningslöst och följ lokala bestämmelser.

Hur ansluts dörrsensorn elektriskt?

Se bruksanvisningen och monteringsinstruktionerna för den bastustyrning som används. Sensorn är en torrkontakt som ansluts enligt styrningens scheman.

Kräver dörrsensorn underhåll?

Nej, apparaten kräver inget underhåll.

Hur kasseras dörrsensorn vid slutet av dess livslängd?

Kasta inte apparaten med hushållsavfall. Kassera den enligt lokala direktiv, eftersom den innehåller återvinningsbart material.

BRUKSANVISNING SAB00103 HARVIA

Innehållsförteckning

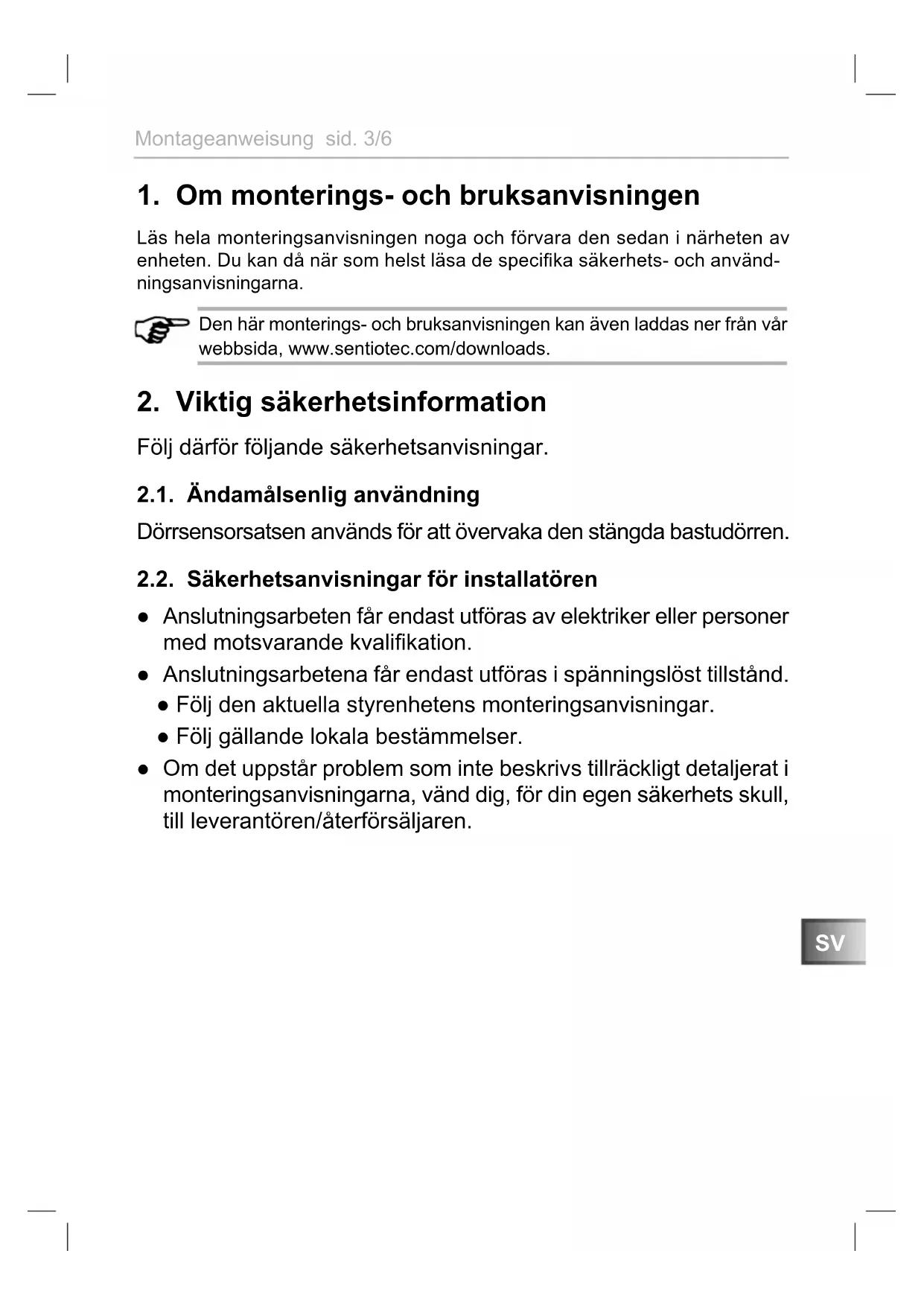

1. Om monterings- och bruksanvisningen

Läs hela monteringsanvisningen noga och förvara den sedan i närheten av enheten. Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna.

Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.

2. Viktig säkerhetsinformation

Följ därför följande säkerhetsanvisningar.

2.1. Ändamålsenlig användning

Dörrsensorsatsen används för att övervaka den stängda bastudörren.

2.2. Säkerhetsanvisningar för installatören

• Anslutningsarbeten får endast utföras av elektriker eller personer med motsvarande kvalifikation.
• Anslutningsarbetena får endast utföras i spänningslöst tillstånd.

- Följ den aktuella styrenhetens monteringsanvisningar.

- Följ gällande lokala bestämmelser.

- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i monteringsanvisningarna, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

3. Produktbeskrivning

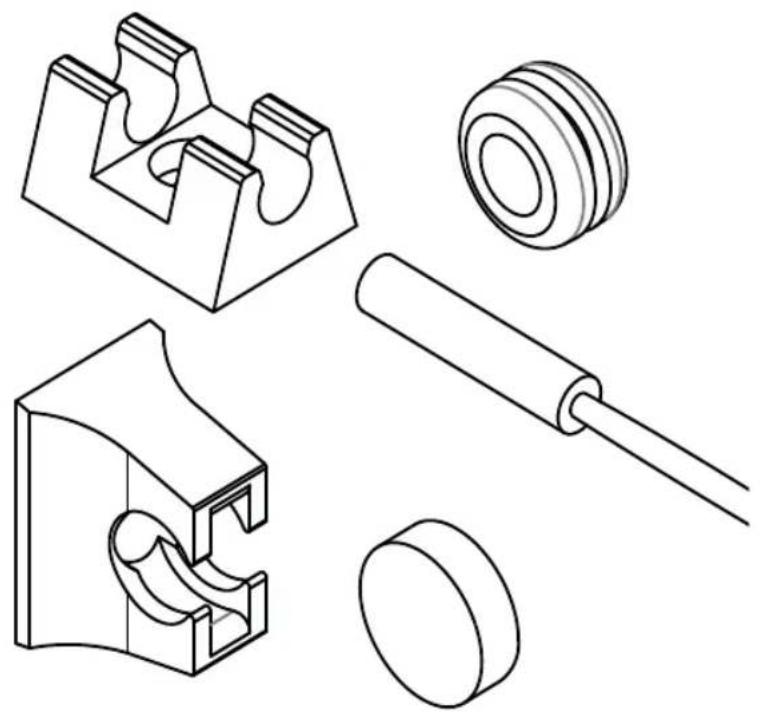

3.1. Leveransomfattning

• Dörrsensor inkl. anslutningskabel
• Dörrsensorhållare
- Magnet
- Magnethållare
- Monteringsmaterial
• Monteringsanvisning

3.2. Funktioner

Dörrsensorsatsen används för att övervaka den stängda bastudörren.

Observera den aktuella styrenhetens bruksanvisning.

4. Montering

Fäst dörrsensorn i området kring bastudörren under iakttagande av tekniska data på Sida 6.

Dörrsensorsatsen måste monteras så att kontakten till dörrsensorn är bruten från och med en dörrspringa på 10 cm.

• På bastu av trä:
  ▶ Använd de medföljande träskruvarna (bild A).
• På glasytor:
  ▶ Använd den dubbelsidiga tejpen (bild B).
• På metalldörrsramar:
  ▶ Borra ett hål med ∅ 8 mm och sätt dit gummitätningen.

Sätt därefter dit dörrsensorn (bild C resp. D)

Bild A Bild B

Bild C Bild D

Fäst magneten med magnethållare på bastudörren.

Observera avståndet till dörrsensorn så att funktionen kan garanteras.

• På trädörrar:
  Använd den medföljande träskruven (bild E).
• På glasdörrar:
  ▶ Använd den dubbelsidiga tejpen (bild F).

Sätt slutligen dit magneten i hållaren (bild G)

Observera den aktuella styrenhetens monterings- och bruksanvisningar.

6. Underhåll

Enheten behöver inte underhållas.

7. Avfallshantering

• Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
• Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.

8. Tekniska data

Dörrsensor

Mått:

∅

6

Anslutningsledning: 5 m - 2 x 0,22 mm ^4

Användningstemperatur: -20 till 85 °C.

Kopplingsavständ:

20 mm 20 mm 23 mm

Dörrsensorhållare

Mått: 20 x 15 x 10 mm

Magnet

Mått: ∅ 10 x 3 mm

Magnethållare

Mått: 18 x 12 x 15 mm
