SAB00103 - Dveřní senzor HARVIA - Bezplatný návod k obsluze

Typ výrobku	Dveřní senzor (sada)
Značka	Harvia
Model	SAB00103
Použití	Sledování zavřených dveří sauny
Rozměry senzoru	∅6 x 28 mm
Rozměry držáku senzoru	20 x 15 x 10 mm
Rozměry magnetu	∅10 x 3 mm
Rozměry držáku magnetu	18 x 12 x 15 mm
Délka připojovacího kabelu	5 m (2 x 0,22 mm²)
Spínací vzdálenost	20 mm
Provozní teplota	-20 až 85 °C
Napájení	Žádné (suchý kontakt)
Obsah balení	Senzo, držák senzoru, magnet, držák magnetu, montážní materiál, návod
Montáž	Na dřevo (šrouby), na sklo (oboustranná lepicí páska), na kov (vrtání ∅8 mm s těsněním)
Elektrické připojení	Viz návod k ovládání sauny
Údržba	Není nutná žádná údržba
Bezpečnost	Instalace kvalifikovaným elektrikářem, bez napětí, dodržujte místní normy
Likvidace	Nevyhazujte do domovního odpadu, řiďte se místními předpisy

Často kladené otázky - SAB00103 HARVIA

K čemu slouží dveřní senzor Harvia SAB00103?

Sada dveřního senzoru se používá ke sledování zavřených dveří sauny. Detekuje otevření dveří z bezpečnostních důvodů.

Jaký je obsah balení sady SAB00103?

Sada obsahuje dveřní senzor s připojovacím kabelem, držák senzoru, magnet, držák magnetu, montážní materiál (šrouby, oboustranná lepicí páska, gumové těsnění) a montážní návod.

Jaké jsou rozměry senzoru a magnetu?

Senzor měří ∅6 x 28 mm, jeho držák 20x15x10 mm. Magnet má ∅10 x 3 mm, jeho držák 18x12x15 mm.

Jak nainstalovat dveřní senzor na skleněný povrch?

Použijte přiloženou oboustrannou lepicí pásku k upevnění držáku senzoru na sklo (obr. B v návodu).

Jak nainstalovat dveřní senzor na kovový rám?

Vyvrtejte otvor o průměru 8 mm, vložte gumové těsnění a poté zasuňte dveřní senzor (obr. C nebo D).

Jaká je spínací vzdálenost senzoru?

Kontakt dveřního senzoru musí být přerušen od vzdálenosti 20 mm mezi senzorem a magnetem.

Jaká bezpečnostní opatření je třeba dodržet při instalaci?

Připojení může provádět pouze specializovaný elektrikář nebo kvalifikovaná osoba. Pracujte bez napětí a dodržujte místní normy.

Jak elektricky připojit dveřní senzor?

Řiďte se návodem k obsluze a montážními pokyny použitého ovládání sauny. Senzor je suchý kontakt, který se připojuje podle schémat ovládání.

Vyžaduje dveřní senzor údržbu?

Ne, zařízení nevyžaduje žádnou údržbu.

Jak zlikvidovat dveřní senzor po skončení životnosti?

Neodhazujte zařízení do domovního odpadu. Zlikvidujte jej v souladu s místními předpisy, protože obsahuje recyklovatelné materiály.

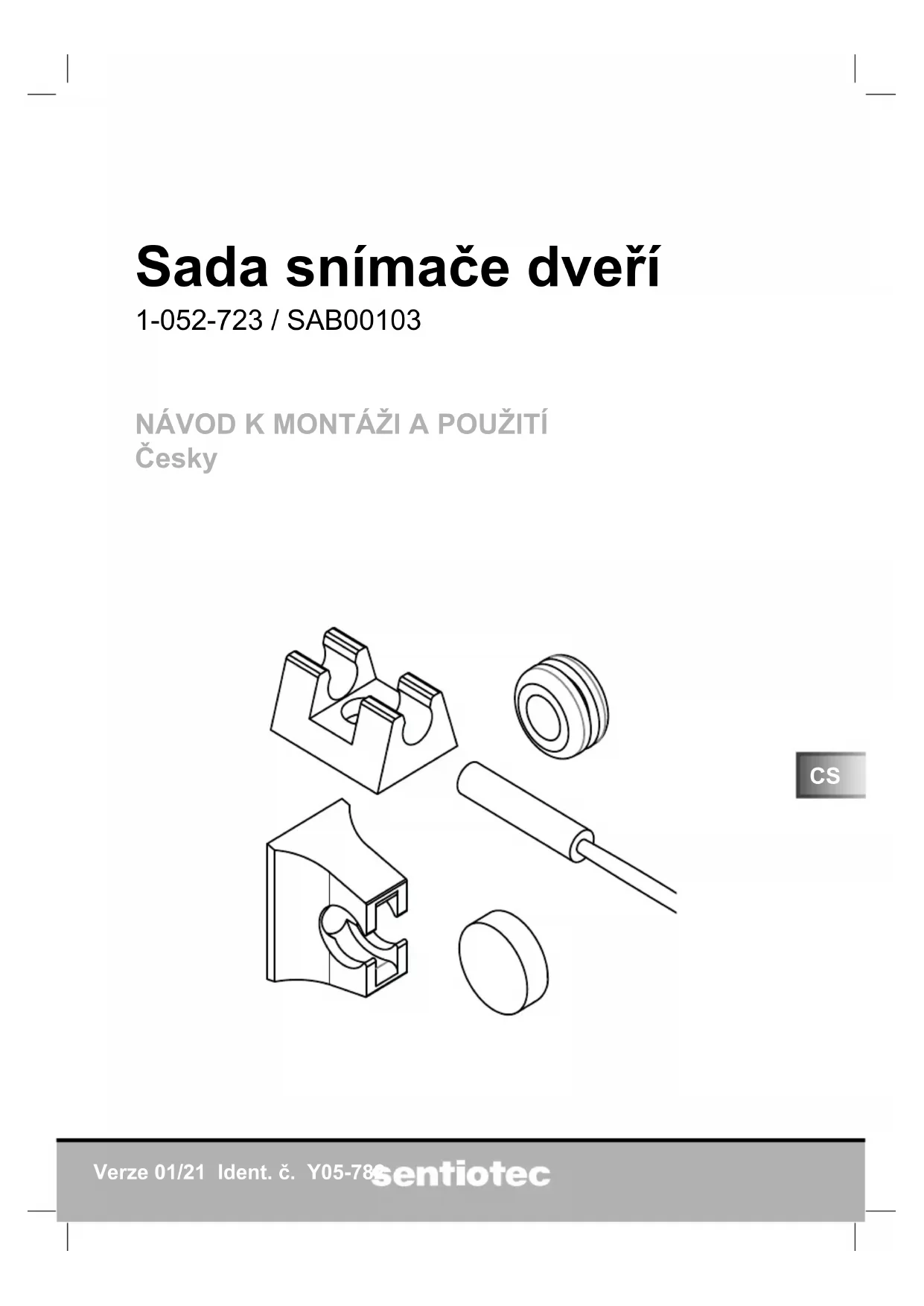

NÁVOD K OBSLUZE SAB00103 HARVIA

1. O tomto návodu 3
2. Důležité pokyny pro vaši bezpečnost 3

2.1. Použití v souladu s určením 3.
2.2. Bezpečnostní informace pro montéra 3

1. Popis výrobku 4

3.1. Rozsah dodávky 4
3.2. Funkce výrobku 4

1. Montáž 4

4.1. Montáž snímače dveří 4
4.2. Montáž magnetu 5

1. Elektrické připojení 5
2. Údržba 6
3. Likvidace 6
4. Technické údaje 6

1. O tomto návodu

Tento návod k montáži si důkladně pročtěte a uschovejte jej v blízkosti zařízení. Tak si můžete vždy dodatečně přečíst informace o bezpečnosti a obsluze.

Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com/downloads.

2. Důležité pokyny pro vaši bezpečnost

Řid'te se následujícími bezpečnostními pokyny.

2.1. Použití v souladu s určením

Sada snímače dveří slouží ke sledování zavřených dveří sauny.

2.2. Bezpečnostní informace pro montéra

• Práce spojené s připojováním smí provádět pouze kvalifikovaný elektrikář nebo jiná, srovnatelným způsobem kvalifikovaná osoba.
• Práce spojené s připojováním se smí provádět pouze po odpojení napájení.
• Dodržujte návod k montáži použité řídicí jednotky sauny.
• Dodržujte také místní předpisy v místě instalace.
• V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k montáži, se v zájmu vlastní bezpečnosti obrat’te na svého dodavatele.

3. Popis výrobku

3.1. Rozsah dodávky

• Snímač dveří vč.připojovacího vedení
• Držák snímače dveří
• Magnet
• Držák magnetu
• Montážní materiál
• Montážní návod

3.2. Funkce výrobku

Sada snímače dveří slouží ke sledování zavřených dveří sauny.

Dodržujte návod k použití použité řídicí jednotky sauny.

4. Montáž

Snímač dveří upevněte v oblasti dveří sauny a zohledněte při tom technické údaje – Strana 6.

Sada snímače dveří musí být namontována tak, aby při otevření dveří min. 10 cm došlo k přerušení kontaktu se snímačem dveří.

4.1. Montáž snímače dveří

• V případě dřevěné kabiny sauny:
▶ Použijte přiložené vruty do dřeva (obr. A).
• V případě skleněné plochy:
▶ Použijte oboustrannou lepicí pásku (obr. A).
- U kovového rámu dveří:
▶ Vyvrtejte otvor o ∅ 8 mm a vložte pryžové těsnění.

Nakonec vložte snímač dveří (obr. C resp. D)

Obr. A Obr. B

Obr. C Obr. D

Magnet s držákem magnetu upevněte na dveře sauny.

Dbejte na dodržení vzdálenosti od snímače dveří, aby bylo zajištěno správné fungování.

• V případě dřevěných dveří:

▶ Použijte přiložený vrut do dřeva (obr. E).

- U skleněných dveří:

▶ Použijte oboustrannou lepicí pásku (obr. F).

Nakonec vložte magnet do držáku (obr. G)

5. Elektrické připojení

Dodržujte návody k montáži a použití instalované řídicí jednotky sauny.

6. Údržba

Přístroj je bezúdržbový.

7. Likvidace

• Obalové materiály zlikvidujte podle směrnic platných pro likvidaci.
• Stará zařízení obsahují recyklovatelné materiály, ale i škodlivé látky. Stará zařízení proto v žádném případě neodkládejte do odpadu, ale zlikvidujte je podle místních platných předpisů.

8. Technické údaje

Snímač dveří

Rozměry: ∅ 6 x 28 mm

Připojovací vedení: 5 m - 2 x 0,22 mm²

Provozní teplota: -20 až 85°C

Spínací vzdálenost:

20 mm 20 mm 23 mm

Držák snímače dveří

Rozměry: 20 x 15 x 10 mm

Magnet

Rozměry: ∅ 10 x 3 mm

Držák magnetu

Rozměry: 18 x 12 x 15 mm
