MODE D'EMPLOI SAB00103 HARVIA
Français Version 01/21 N d’ident. Y05-782 Kit pour capteur de porte 1-052-723 / SAB00103Table des matières
1. Concernant ces instructions 3
2. Remarques importantes pour votre sécurité 3
2.1. Usage conforme 3 2.2. Consignes de sécurité pour le monteur 3
3. Description du produit 4
3.1. Contenu de la livraison 4 3.2. Fonctions du produit 4
4.1. Montage du capteur de porte 4 4.2. Montage de l’aimant 5
5. Branchements électriques 5
8. Caractéristiques techniques 6FR
Lisez attentivement les présentes instructions de montage et gardez-les à proxi- mité de l’appareil. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité. Ces instructions de montage et ce mode d’emploi sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads.
2. Remarques importantes pour votre sécurité
C’est pourquoi vous devez suivre les consignes de sécurité suivantes. 2.1. Usage conforme Le kit pour capteur de porte est utilisé pour surveiller la porte fer- mée du sauna. 2.2. Consignes de sécurité pour le monteur ● Seul un électricien spécialisé ou une personne ayant une qualica- tion similaire est habilité à procéder au travaux de raccordement. ● Les travaux de raccordement doivent être eectués uniquement lorsque l’appareil n’est pas sous tension. ● Conformez-vous aux instructions de montage de la commande de sauna utilisée. ● Respectez également les dispositions légales du lieu d’installation. ● En cas de problèmes insusamment traités dans les instruc- tions de montage, adressez-vous à votre fournisseur pour votre propre sécurité.Instructions de montage p. 4/6
3. Description du produit

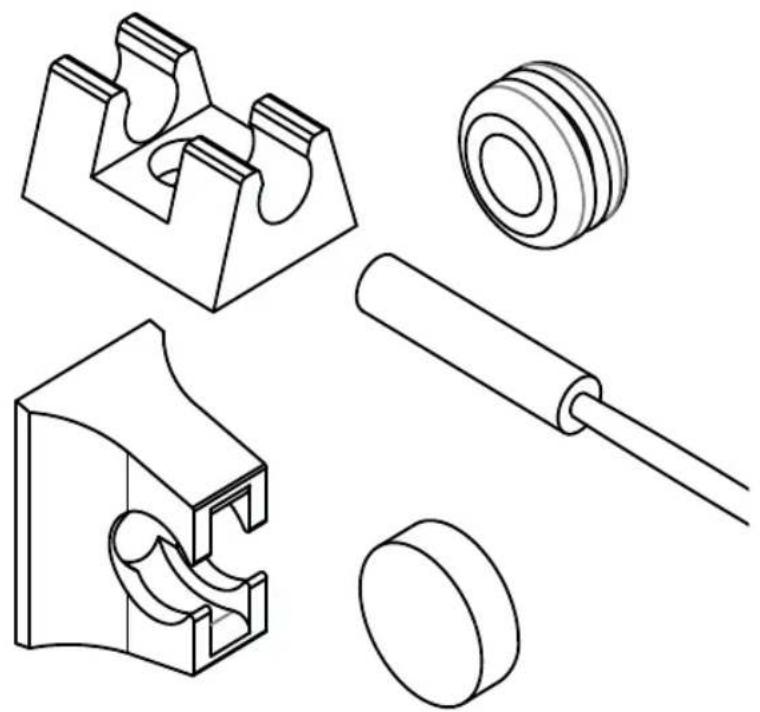

3.1. Contenu de la livraison ● Capteur de porte avec câble de raccordement ● Support de capteur de porte ● Aimant ● Support d’aimant ● Matériel de montage ● Instructions de montage 3.2. Fonctions du produit Le kit pour capteur de porte est utilisé pour surveiller la porte fermée du sauna. Conformez-vous au mode d’emploi de la commande de sauna utilisée.
Installez le capteur de porte dans la zone de la porte du sauna en tenant compte des données techniques – Page 6. 4.1. Montage du capteur de porte ● Dans une cabine de sauna en bois : ► Utilisez les vis à bois fournies (g. A). ● Sur une surface vitrée : ► Utilisez le ruban adhésif double face (g. B). ● Si le cadre de porte est en métal : ► Percez un trou de Ø 8 mm et insérez le joint en caoutchouc. Le kit de capteur de porte doit être monté de manière à ce que le contact avec le capteur de porte soit interrompu à partir d’une distance de 10 cm.FR Instructions de montage p. 5/6 Fig. A Fig. B Fig. C Fig. D Ensuite, insérez le capteur de porte (Fig. C ou D) 4.2. Montage de l’aimant Fixez l’aimant avec le support d’aimant à la porte du sauna. ● Avec une porte en bois : ► Utilisez la vis à bois fournie (Fig. E). ● Si la porte est en verre : ► Utilisez le ruban adhésif double face (g. F). Ensuite insérez l’aimant dans le support (Fig. G) Veillez à ce que la distance par rapport au capteur de porte soit telle que le fonctionnement soit garanti. Fig. FFig. E Fig. G
5. Branchements électriques
Conformez-vous au mode d’emploi et aux instructions de montage de la com- mande de sauna utilisée.Instructions de montage p. 6/6 ● Éliminez les matériaux d’emballage conformément aux directives en vigueur relatives à l’élimination. ● Les appareils usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez en aucun cas votre appareil usagé avec les déchets ménagers. Éliminez-le conformément aux directives locales en vigueur.
L’appareil ne nécessite aucun entretien.
8. Caractéristiques techniques
Capteur de porte Dimensions : Ø 6 x 28 mm Câble de raccordement : 5 m - 2 x 0,22 mm² Température de service : -20 à 85 °C Distance de commutation : Support de capteur de porte Dimensions : 20 x 15 x 10 mm Aimant Dimensions : Ø 10 x 3 mm Support d’aimant Dimensions : 18 x 12 x 15 mm 20 mm 23 mm 20 mmIT
