SAB00103 - Sensore porta HARVIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sensore porta (kit)
Marca	Harvia
Modello	SAB00103
Utilizzo	Monitoraggio porta chiusa della sauna
Dimensioni del sensore	∅6 x 28 mm
Dimensioni del supporto sensore	20 x 15 x 10 mm
Dimensioni del magnete	∅10 x 3 mm
Dimensioni del supporto magnete	18 x 12 x 15 mm
Lunghezza del cavo di collegamento	5 m (2 x 0,22 mm²)
Distanza di commutazione	20 mm
Temperatura di esercizio	Da -20 a 85 °C
Alimentazione	Nessuna (contatto secco)
Contenuto della confezione	Sensore, supporto sensore, magnete, supporto magnete, materiale di montaggio, istruzioni
Montaggio	Su legno (viti), su vetro (nastro adesivo bifacciale), su metallo (foratura ∅8 mm con guarnizione)
Collegamento elettrico	Fare riferimento al manuale del comando sauna
Manutenzione	Nessuna manutenzione necessaria
Sicurezza	Installazione da parte di un elettricista qualificato, fuori tensione, rispetto delle norme locali
Smaltimento	Non gettare con i rifiuti domestici, seguire le direttive locali

Domande frequenti - SAB00103 HARVIA

A cosa serve il sensore porta Harvia SAB00103?

Il kit sensore porta viene utilizzato per monitorare la porta chiusa della sauna. Rileva l'apertura della porta per motivi di sicurezza.

Qual è il contenuto della confezione del kit SAB00103?

Il kit comprende il sensore porta con cavo di collegamento, un supporto sensore, un magnete, un supporto magnete, materiale di montaggio (viti, nastro adesivo bifacciale, guarnizione in gomma) e le istruzioni di montaggio.

Quali sono le dimensioni del sensore e del magnete?

Il sensore misura ∅6 x 28 mm, il suo supporto 20x15x10 mm. Il magnete misura ∅10 x 3 mm, il suo supporto 18x12x15 mm.

Come installare il sensore porta su una superficie vetrata?

Utilizzare il nastro adesivo bifacciale in dotazione per fissare il supporto del sensore sul vetro (fig. B nelle istruzioni).

Come installare il sensore porta su un telaio metallico?

Praticare un foro di ∅8 mm, inserire la guarnizione in gomma, quindi inserire il sensore porta (fig. C o D).

Qual è la distanza di commutazione del sensore?

Il contatto del sensore porta deve essere interrotto a partire da una distanza di 20 mm tra il sensore e il magnete.

Quali precauzioni di sicurezza prendere durante l'installazione?

Solo un elettricista specializzato o una persona qualificata può effettuare i collegamenti. Lavorare fuori tensione e rispettare le norme locali.

Come collegare elettricamente il sensore porta?

Fare riferimento al manuale di istruzioni e alle istruzioni di montaggio del comando sauna utilizzato. Il sensore è un contatto secco da collegare secondo gli schemi del comando.

Il sensore porta necessita di manutenzione?

No, l'apparecchio non richiede alcuna manutenzione.

Come smaltire il sensore porta a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Smaltirlo secondo le direttive locali, poiché contiene materiali riciclabili.

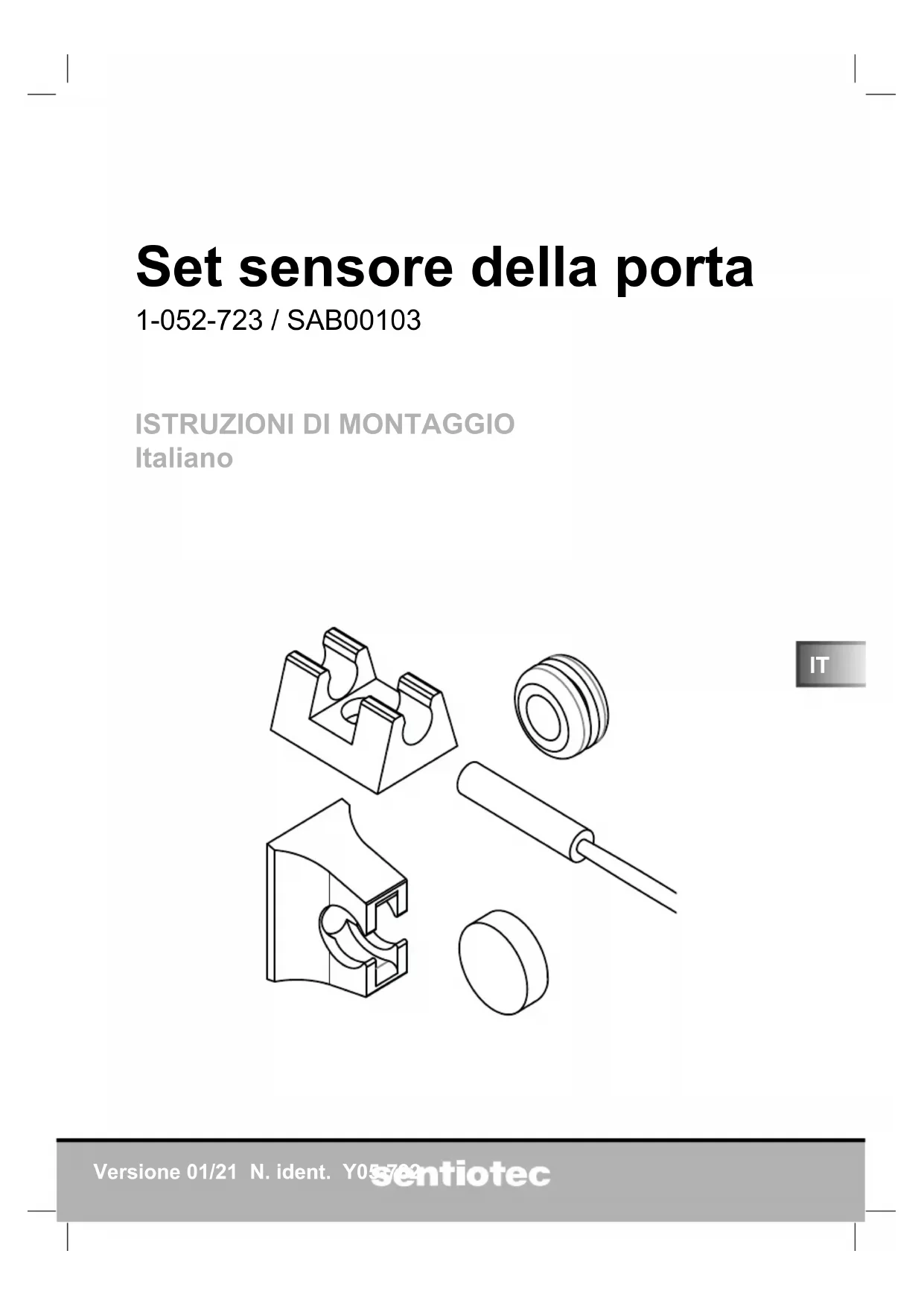

MANUALE UTENTE SAB00103 HARVIA

Set sensore della porta

1-052-723 / SAB00103

ISTRUZIONI DI MONTAGGIO Italiano

1. Informazioni sul presente manuale 3
2. Importanti indicazioni per la sicurezza personale 3

2.1. Conformità d'uso 3
2.2. Indicazioni di sicurezza per l'installatore .3....

1. Descrizione del prodotto 4

3.1. Dotazione 4
3.2. Funzioni del prodotto 4

1. Montaggio 4

4.1. Montaggio del sensore della porta 4
4.2. Montaggio magnete 5

1. Collegamento elettrico 5
2. Manutenzione 6
3. Smaltimento 6
4. Specifiche tecniche 6

1. Informazioni sul presente manuale

Leggere con attenzione le presenti istruzioni di montaggio e conservarle in prossimità del dispositivo. Così facendo è possibile controllare in ogni momento le informazioni sulla sicurezza e sull'utilizzo.

Le presenti istruzioni di montaggio e d'uso si trovano anche nell'area di download della nostra pagina web all'indirizzo: www.sentiotec.com/downloads.

2. Importanti indicazioni per la sicurezza personale

Pertanto, seguire le seguenti indicazioni di sicurezza.

2.1. Conformità d'uso

Il set sensore della porta viene utilizzato per monitorare la porta chiusa della sauna.

2.2. Indicazioni di sicurezza per l'installatore

• I lavori di collegamento devono essere eseguiti solo da elettricisti o da persone con una qualifica simile.
• I lavori di collegamento devono essere eseguiti solo in assenza di tensione.
• Osservare le istruzioni di montaggio del comando della sauna utilizzato.
• Osservare anche le disposizioni locali valide sul luogo di installazione.
• Qualora si presentassero problemi non trattati in modo esaustivo nelle presenti istruzioni di montaggio, per la vostra sicurezza vi preghiamo di rivolgervi al vostro fornitore.

3. Descrizione del prodotto

3.1. Dotazione

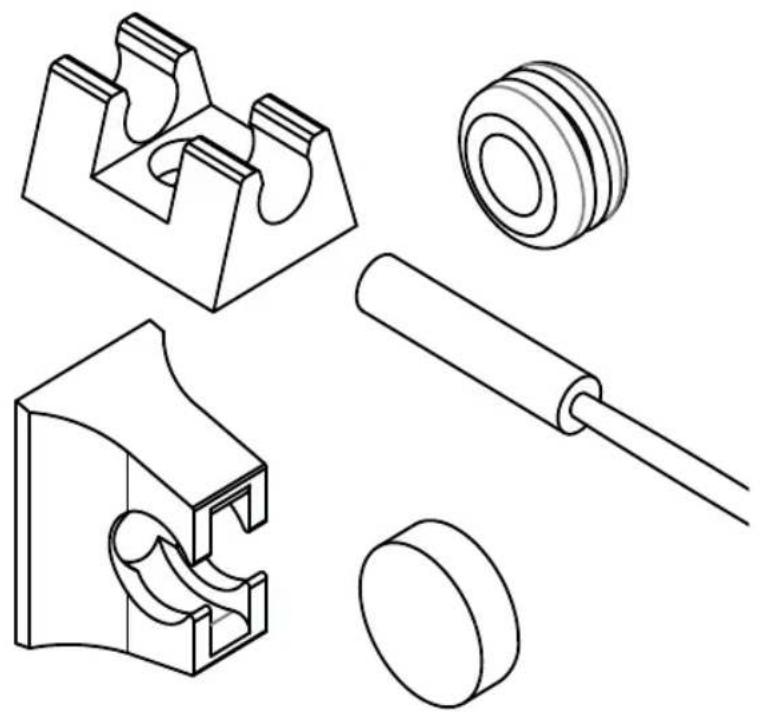

• Sensore porta incl. cavo di collegamento
• Supporto sensore porta
• Magnete
• Supporto magnetico
• Materiale di montaggio
• Istruzioni di montaggio

3.2. Funzioni del prodotto

Il set sensore della porta viene utilizzato per monitorare la porta chiusa della sauna.

Osservare le istruzioni per l'uso del comando della sauna utilizzato.

4. Montaggio

Fissare il sensore della porta nella zona della porta della sauna, tenendo conto dei Dati tecnici a Pagina 6.

Il set sensore della porta deve essere montato in modo tale che il contatto con il sensore della porta venga interrotto a partire da una fessura della porta di 10 cm.

4.1. Montaggio del sensore della porta

• Per una cabina sauna in legno:
▶ Utilizzare le viti per legno fornite in dotazione (fig. A).
• Per una superficie in vetro:
▶ Utilizzare il nastro biadesivo (Fig. B).
- Per un telaio metallico della porta:
Praticare un foro con ∅ 8 mm e inserire la guarnizione in gomma.

Quindi inserire il sensore della porta (fig. C o D)

Fig. A Fig. B

Fig. C Fig. D

4.2. Montaggio magnete

Fissare il magnete con il supporto magnetico sulla porta della sauna.

Accertarsi che la distanza dal sensore della porta sia tale da garantirne il funzionamento.

• Per una porta in legno:

▶ Utilizzare la vite per legno in dotazione (fig. E).

• Per una porta di vetro:

▶ Utilizzare il nastro biadesivo (fig. F).

Infine, inserire il magnete nel supporto (fig. G)

5. Collegamento elettrico

Osservare le istruzioni di montaggio e d'uso del comando della sauna utilizzato.

6. Manutenzione

Il dispositivo non richiede manutenzione.

7. Smaltimento

• Smaltire i materiali dell'imballaggio conformemente alle normative sullo smaltimento vigenti.
• I vecchi dispositivi contengono materiali riciclabili ma anche sostanze dannose. Non gettare mai un dispositivo usato insieme ai rifiuti non riciclabili, bensì smaltirlo in conformità alle norme vigenti a livello locale.

8. Specifiche tecniche

Sensore porta

Dimensioni: ∅ 6 x 28 mm

Cavo di collegamento: 5 m - 2 x 0,22 mm ^4

Temperatura di esercizio: da -20 a 85 °C

Distanza di attivazione:

20 mm 20 mm 23 mm

Supporto sensore porta

Dimensioni: 20 x 15 x 10 mm

Magnete

Dimensioni: ∅ 10 x 3 mm

Supporto magnetico

Dimensioni: 18 x 12 x 15 mm
