Produkttyp	Türsensor (Kit)
Marke	Harvia
Modell	SAB00103
Verwendung	Überwachung der geschlossenen Saunatür
Abmessungen des Sensors	∅6 x 28 mm
Abmessungen des Sensorträgers	20 x 15 x 10 mm
Abmessungen des Magneten	∅10 x 3 mm
Abmessungen des Magnethalters	18 x 12 x 15 mm
Länge des Anschlusskabels	5 m (2 x 0,22 mm²)
Schaltabstand	20 mm
Betriebstemperatur	-20 bis 85 °C
Stromversorgung	Keine (Trockenkontakt)
Lieferumfang	Sensor, Sensorträger, Magnet, Magnethalter, Montagematerial, Anleitung
Montage	Auf Holz (Schrauben), auf Glas (doppelseitiges Klebeband), auf Metall (Bohrung ∅8 mm mit Dichtung)
Elektrischer Anschluss	Siehe Anleitung der Saunasteuerung
Wartung	Keine Wartung erforderlich
Sicherheit	Installation durch qualifizierten Elektriker, spannungsfrei, lokale Vorschriften beachten
Entsorgung	Nicht mit Hausmüll entsorgen, lokale Richtlinien befolgen

Häufig gestellte Fragen - SAB00103 HARVIA

Wozu dient der Türsensor Harvia SAB00103?

Das Türsensor-Kit wird zur Überwachung der geschlossenen Saunatür verwendet. Es erkennt das Öffnen der Tür aus Sicherheitsgründen.

Was ist der Lieferumfang des Kits SAB00103?

Das Kit enthält den Türsensor mit Anschlusskabel, einen Sensorträger, einen Magneten, einen Magnethalter, Montagematerial (Schrauben, doppelseitiges Klebeband, Gummidichtung) und die Montageanleitung.

Welche Abmessungen haben Sensor und Magnet?

Der Sensor misst ∅6 x 28 mm, sein Träger 20x15x10 mm. Der Magnet hat ∅10 x 3 mm, sein Halter 18x12x15 mm.

Wie installiere ich den Türsensor auf einer Glasfläche?

Verwenden Sie das mitgelieferte doppelseitige Klebeband, um den Sensorträger auf der Glasscheibe zu befestigen (Abb. B in der Anleitung).

Wie installiere ich den Türsensor auf einem Metallrahmen?

Bohren Sie ein Loch mit ∅8 mm, setzen Sie die Gummidichtung ein, dann setzen Sie den Türsensor ein (Abb. C oder D).

Was ist der Schaltabstand des Sensors?

Der Kontakt des Türsensors muss bei einem Abstand von 20 mm zwischen Sensor und Magnet unterbrochen werden.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Nur ein Fachmann oder eine qualifizierte Person darf die Anschlüsse vornehmen. Arbeiten Sie spannungsfrei und beachten Sie die örtlichen Vorschriften.

Wie schließe ich den Türsensor elektrisch an?

Siehe Bedienungsanleitung und Montageanleitung der verwendeten Saunasteuerung. Der Sensor ist ein Trockenkontakt, der gemäß den Schaltplänen der Steuerung anzuschließen ist.

Benötigt der Türsensor Wartung?

Nein, das Gerät benötigt keine Wartung.

Wie entsorge ich den Türsensor am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht mit dem Hausmüll weg. Entsorgen Sie es gemäß den örtlichen Richtlinien, da es recycelbare Materialien enthält.

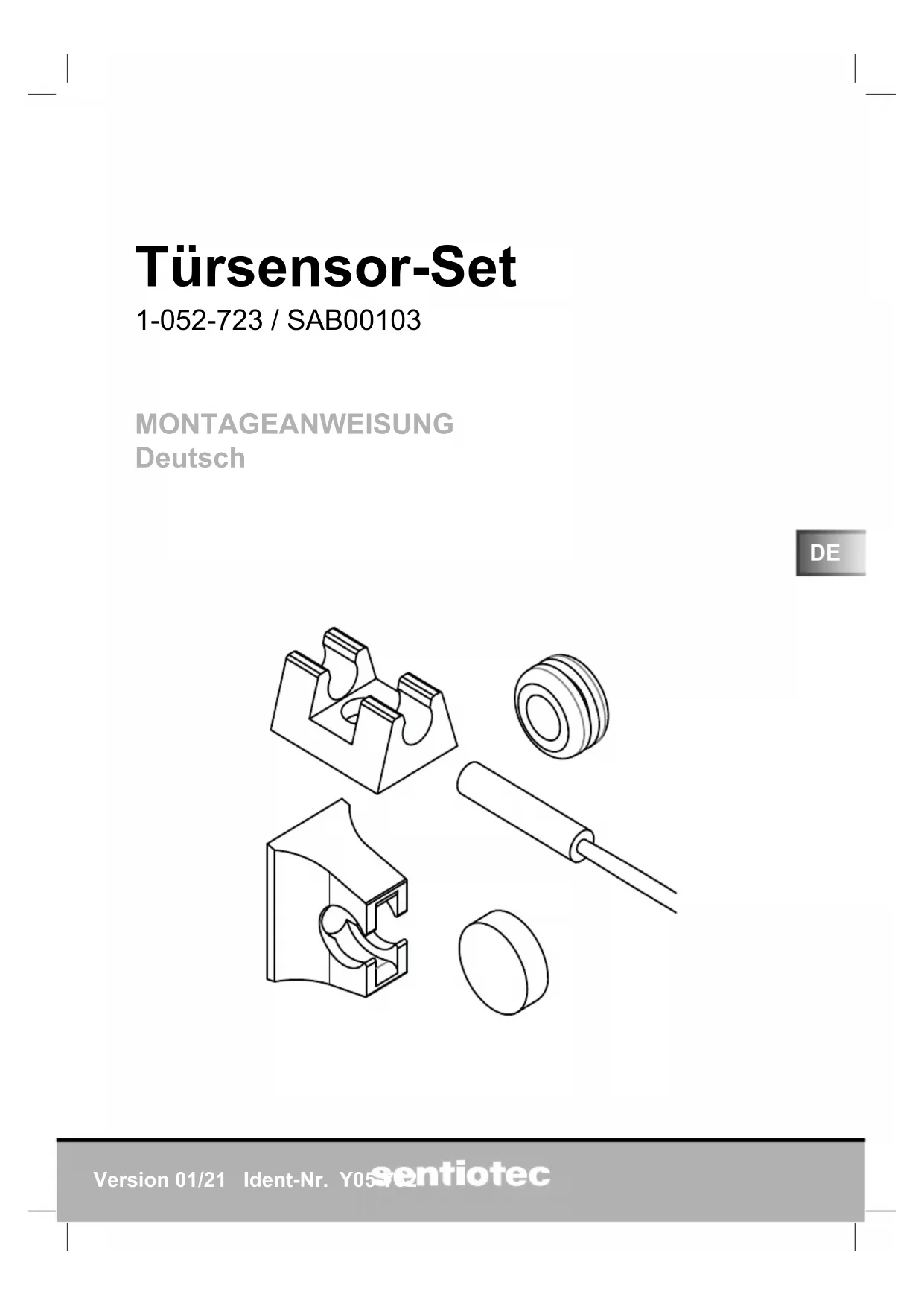

BEDIENUNGSANLEITUNG SAB00103 HARVIA

1. Zu dieser Anleitung 3
2. Wichtige Hinweise zu Ihrer Sicherheit 3

2.1. Bestimmungsgemäßer Gebrauch 3
2.2. Sicherheitshinweise für den Monteur 3.

1. Produktbeschreibung 4

3.1. Lieferumfang 4
3.2. Produktfunktionen 4

1. Montage 4

4.1. Montage Türsensor 4
4.2. Montage Magnet 5

1. Elektrischer Anschluss 5
2. Wartung 6
3. Entsorgung 6
4. Technische Daten 6

1. Zu dieser Anleitung

Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen.

Sie finden diese Montage- und Gebrauchsanweisung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads.

2. Wichtige Hinweise zu Ihrer Sicherheit

Befolgen Sie deshalb die folgenden Sicherheitshinweise.

2.1. Bestimmungsgemäßer Gebrauch

Das Türsensor-Set dient zur Überwachung der geschlossenen Saunatür.

DE

2.2. Sicherheitshinweise für den Monteur

• Die Anschlussarbeiten dürfen nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden.
• Die Anschlussarbeiten dürfen nur im spannungsfreien Zustand durchgeführt werden.
• Beachten Sie die Montageanleitungen der verwendeten Saunasteuerung.
• Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
• Bei Problemen, die in den Montageanweisungen nicht ausführlich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.

3. Produktbeschreibung

3.1. Lieferumfang

• Türsensor inkl. Anschlussleitung
• Türsensor-Halterung
• Magnet
• Magnet-Halterung
• Montagematerial
• Montageanleitung

3.2. Produktfunktionen

Das Türsensor-Set dient zur Überwachung der geschlossenen Saunatür.

Beachten Sie die Gebrauchsanweisung der verwendeten Saunasteuerung.

4. Montage

Befestigen Sie den Türsensor im Bereich der Saunatür unter Berücksichtigung der Technischen Daten auf Seite 6.

Das Türsensor-Set muss so montiert werden, dass ab einem Türspalt von 10 cm der Kontakt zum Türsensor unterbrochen ist.

4.1. Montage Türsensor

• Bei einer Holz-Saunakabine:
  ▶ Verwenden Sie die beiliegenden Holz-Schrauben (Abb. A).
• Bei einer Glasfläche:
  ▶ Verwenden Sie das doppelseitige Klebeband (Abb. B).
• Bei einem Metalltürrahmen:
  ▶ Bohren Sie ein Loch mit ∅ 8 mm und setzen die Gummidichtung ein.

Anschließend setzen Sie den Türsensor ein (Abb. C bzw. D)

Abb. A Abb. B

Abb. C Abb. D

Befestigen Sie den Magnet mit dem Mangnethalter an der Saunatür.

Achten Sie auf den Abstand zum Türsenor, dass die Funktion gewährleistet ist.

- Bei

einer Holztür:

▶ Verwenden Sie die beiliegende Holz-Schraube (Abb. E).

- Bei einer Glastür:

▶ Verwenden Sie das doppelseitige Klebeband (Abb. F).

Abschließend setzen Sie den Magnet in die Halterung ein (Abb. G)

5. Elektrischer Anschluss

Beachten Sie die Montage- und Gebrauchsanweisungen der verwendeten Saunasteuerung.

6. Wartung

Das Gerät ist wartungsfrei.

7. Entsorgung

• Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien.
• Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.

8. Technische Daten

Tür-Sensor

Abmessungen:	Ø 6 x 28 mm
Anschlussleitung:	5 m - 2 x 0,22 mm^2
Betriebstemperatur:		-20	bis	85°C
Schaltdistanz:

Türsensor-Halter

Abmessungen:	20 x 15 x 10 mm
Magnet
Abmessungen:	∅ 10 x 3 mm
Magnethalter
Abmessungen:	18 x 12 x 15 mm
