| Produkttyp | Sauna-Türsensor |
| Marke | Harvia |
| Modell | SAB00102 |
| Abmessungen Steuergerät | 85 x 85 x 40 mm |
| Abmessungen Drucktaster | 55 x 55 x 15 mm |
| Durchmesser der Einbauöffnung des Tasters | 50 mm |
| Abmessungen Türsensor | ∅ 6 x 28 mm |
| Abmessungen Sensorhalterung | 20 x 15 x 10 mm |
| Abmessungen Magnet | ∅ 10 x 3 mm |
| Abmessungen Magnethalterung | 18 x 12 x 15 mm |
| Betriebsspannung | 230 V AC, 50/60 Hz |
| Schutzart | IP X4 |
| Umgebungstemperatur Betrieb | -40 °C bis +40 °C |
| Betriebstemperatur Sensor | -20 °C bis 85 °C |
| Schaltabstand | 10 cm (Kontaktöffnung) |
| Länge Sensorkabel | 5 m |
| Länge Tasterkabel | 4 m |
| Querschnitt Anschlusskabel | Stromversorgung: 3 x 1,5 mm²; Signal: 2 x 0,5 mm² |
| Lieferumfang | Steuergerät, Leuchttaster, Türsensor, Sensorhalterung, Magnet, Magnethalterung, Montagematerial, Anleitung |
| Hauptfunktionen | Türüberwachung für Fernstart; Startabbruch bei offener Tür |
| Kompatibilität mit Saunasteuerungen | Serie Pro, home.com4, wave.com4 11 kW, Xenio, Xafir |
| Wartung und Reinigung | Keine Wartung erforderlich |
| Sicherheit | Installation durch qualifizierten Elektriker; bestimmungsgemäße Verwendung; nicht übermäßiger Feuchtigkeit aussetzen |
| Ersatzteile und Reparierbarkeit | Ersatzteile beim Hersteller erhältlich; Reparatur durch Fachmann |
| Allgemeine Informationen | Hergestellt von Harvia; Anleitung in mehreren Sprachen verfügbar |
Häufig gestellte Fragen - SAB00102 HARVIA
Benutzerfragen zu SAB00102 HARVIA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Türsensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch SAB00102 - HARVIA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SAB00102 von der Marke HARVIA.
BEDIENUNGSANLEITUNG SAB00102 HARVIA

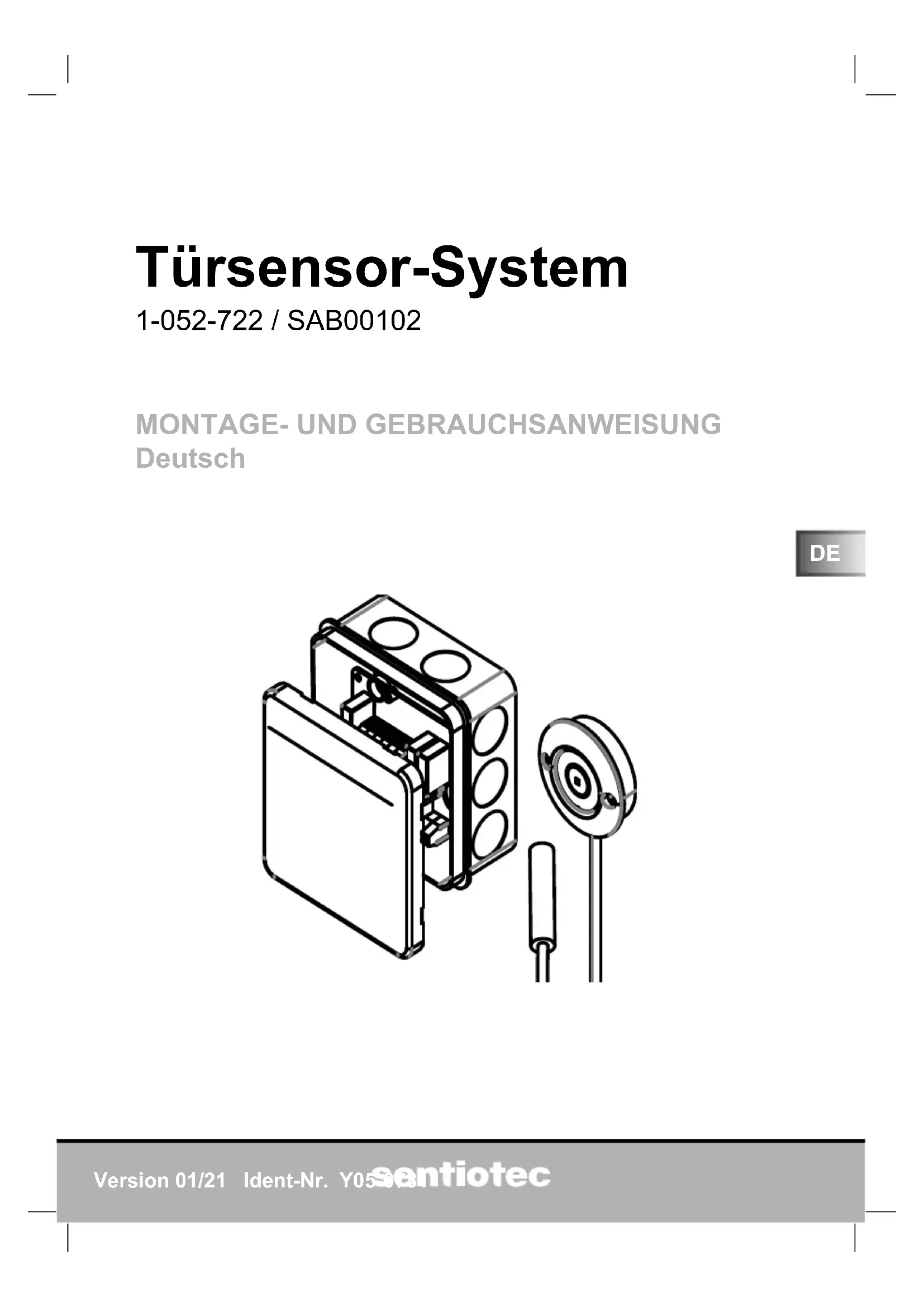

MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch
DE

1. Zu dieser Anleitung 3
2. Wichtige Hinweise zu Ihrer Sicherheit 4
2.1. Bestimmungsgemäßer Gebrauch 4
2.2. Sicherheitshinweise für den Monteur 4.
2.3. Sicherheitshinweise für den Anwender 5
3. Produktbeschreibung 6
3.1. Lieferumfang 6
3.2. Produktfunktionen 6
4. Montage 6
4.1. Montage Leistungsteil 6
4.2. Montage Taster 7
4.3. Montage Türsensor 8
4.4. Montage Magnet 8
5. Elektrischer Anschluss 9
6. Anschlussplan 10
6.1. Anschluss an Pro-Serie (Pro B2/3, Pro C2/3, Pro D) 10
6.2. Anschluss an home.com4 11
6.3. Anschluss an wave.com4 11kW 11
6.4. Anschluss an Xenio (CX110C, CX170) 12
6.5. Anschluss an Xafir (CS110C, CS170) 12
7. Bedienung 13
8. Wartung 13
9. Entsorgung 13
10. Technische Daten 14
1. Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen.

Sie finden diese Montage- und Gebrauchsanweisung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutungen haben:

GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere Verletzungen die Folge.

WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere Verletzungen die Folge sein.

VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzungen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.

Bedienungsanleitung lesen
2. Wichtige Hinweise zu Ihrer Sicherheit
Das Türsensor-System ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Das Türsensor-System dient zur Überwachung der Saunatür bei Nutzung der Funktion Fernwirken.
Ein Saunaofen, der mittels Fernstartfunktion der Saunasteuerung geregelt wird, muss die Abdeckprüfung laut EN 60335-2-53 Absatz 19.101 bestehen. Erfüllt der Ofen diese Vorraussetzung nicht, muss eine entsprechende Sicherheitsvorkehrung getroffen werden (z. Bsp.: Sicherheitsabschaltung oder Türüberwachung)
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
- Die Anschlussarbeiten dürfen nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden.
- Montage- und Anschlussarbeiten an der Türüberwachung dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Beachten Sie die Montageanleitungen der verwendeten Saunasteuerung.
- Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
- Bei Problemen, die in den Montageanweisungen nicht ausführlich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.
2.3. Sicherheitshinweise für den Anwender
- Das Türsensor-System darf nicht von Kindern unter 8 Jahren verwendet werden.
- Das Türsensor-System darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden
– wenn ihnen die sichere Verwendung gezeigt wurde und sie die Gefahren, die entstehen können, verstehen.
- Kinder dürfen nicht mit der Türüberwachung spielen.
- Beachten Sie die Bedienungsanleitung der verwendeten Saunasteuerung.
- Bei Problemen, die in der Gebrauchsanweisung nicht ausführlich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.
3. Produktbeschreibung

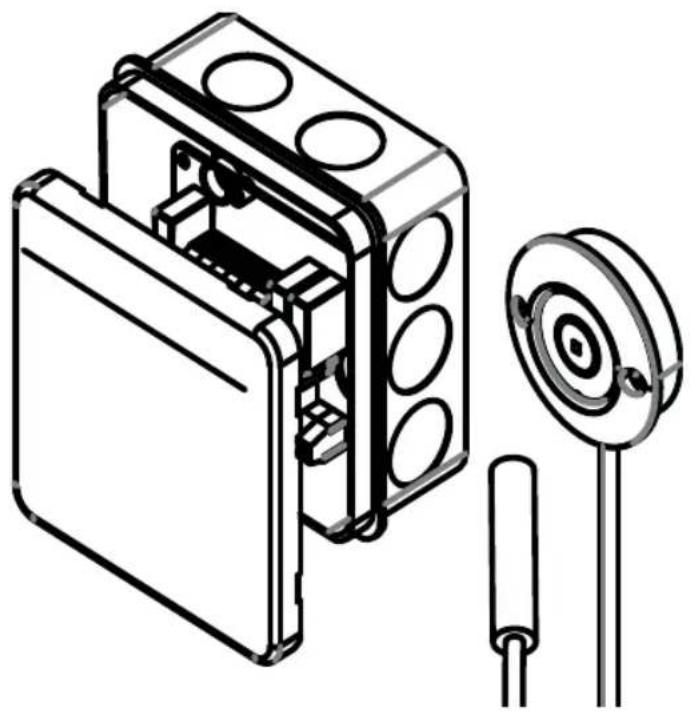

3.1. Lieferumfang
- Türüberwachung Steuereinheit
- Beleuchteter Taster inkl. Anschlussleitung
- Türsensor inkl. Anschlussleitung
- Türsensor-Halterung
- Magnet
- Magnet-Halterung
- Montagematerial
- Montageanleitung
3.2. Produktfunktionen
Die Türüberwachung dient zur Überwachung der geschlossenen Saunastür bei aktivierten Fernstart. Wird die Saunatür während „Standby für Fernwirken“ geöffnet, wird die Funktion Fernstart abgebrochen.
Kompatible Saunasteuerungen:
Pro-Serie, home.com4, wave.com4 11 kW, Xenio, Xafir
4. Montage
Beachten Sie bei der Montage die Technischen Daten auf Seite 14:

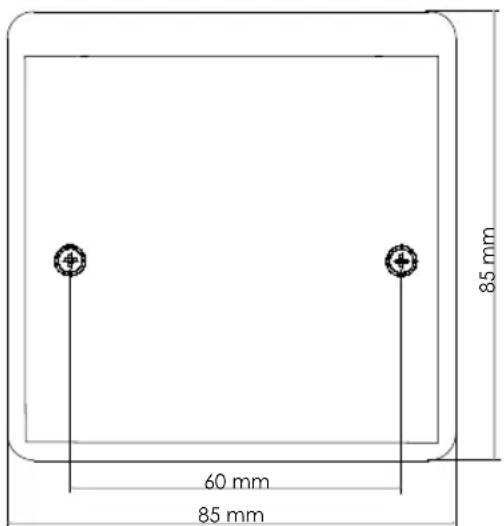

4.1. Montage Leistungsteil
- Befestigen Sie das Leistungsteil 1 der Türüberwachung mit den beiliegenden Schrauben in der Nähe der Sauna-steuerung (Leistungsteil - bei 2-teiligen Steuerungen)


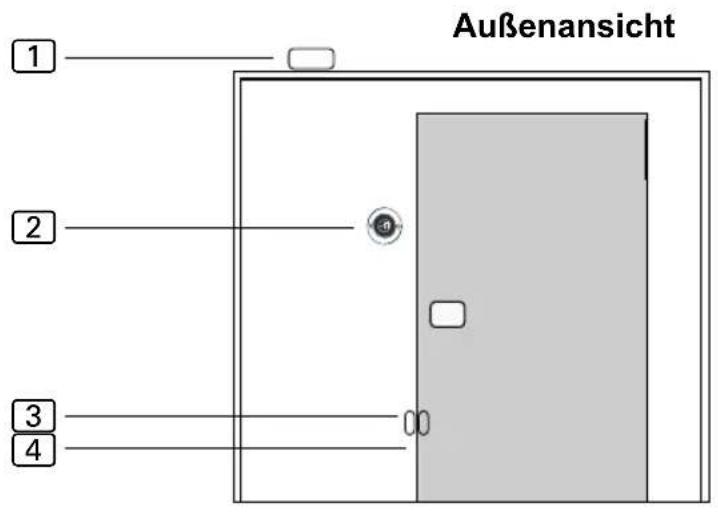

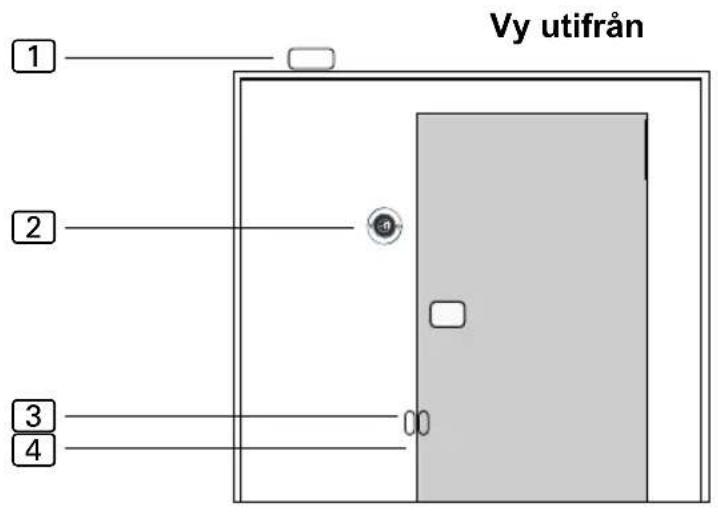

Außenansicht 1 2 3 41 Steuereinheit
2 Taster
3 Türsensor
4 Magnet
4.2. Montage Taster
DE
Der Taster ② kann Aufputz oder Unterputz montiert werden (Abb. B).
Flush mounted / Unterputz Montage
Befestigen Sie den Türsensor im Bereich der Saunatür unter Berücksichtigung der Technischen Daten auf Seite 6.

Das Türsensor-Set muss so montiert werden, dass ab einem Türspalt von 10 cm der Kontakt zum Türsensor unterbrochen ist.
- Bei einer Holz-Saunakabine:
▶ Verwenden Sie die beiliegenden Holz-Schrauben (Abb. C).
- Bei einer Glasfläche:
▶ Verwenden Sie das doppelseitige Klebeband (Abb. D).
- Bei einem Metalltürrahmen:
▶ Bohren Sie ein Loch mit ∅ 8 mm und setzen die Gummidichtung ein.

Abb. C Abb. D


Abb. E Abb. F

Anschließend setzen Sie den Türsensor ein (Abb. E bzw. F)
4.4. Montage Magnet

Achten Sie auf den Abstand zum Türsenor, dass die Funktion gewährleistet ist.
Befestigen Sie den Magnet mit dem Mangnethalter an der Saunatür.
- Bei einer Holztür:
▶ Verwenden Sie die beiliegenden Holz-Schrauben (Abb. G).
- Bei einer Glastür:
▶ Verwenden Sie das doppelseitige Klebeband (Abb. H).
Abschließend setzen Sie den Magnet in die Halterung ein (Abb. I).

5. Elektrischer Anschluss
Beachten Sie beim elektrischen Anschluss der Türüberwachung folgende Punkte:
- Führen Sie die Anschlussleitungen durch die Kabeldurchführungen. Bohren Sie die Öffnungen so klein als möglich auf (z. Bsp. 2 mm Flachschraubendreher), damit der Feuchtigkeitsschutz erhalten bleibt.
- Beachten Sie die Montageanweisungen der verwendeten Saunasteuerung. Eventuell müssen Jumper gesetzt und im Technikermenü Funktionen freigeschaltet werden.

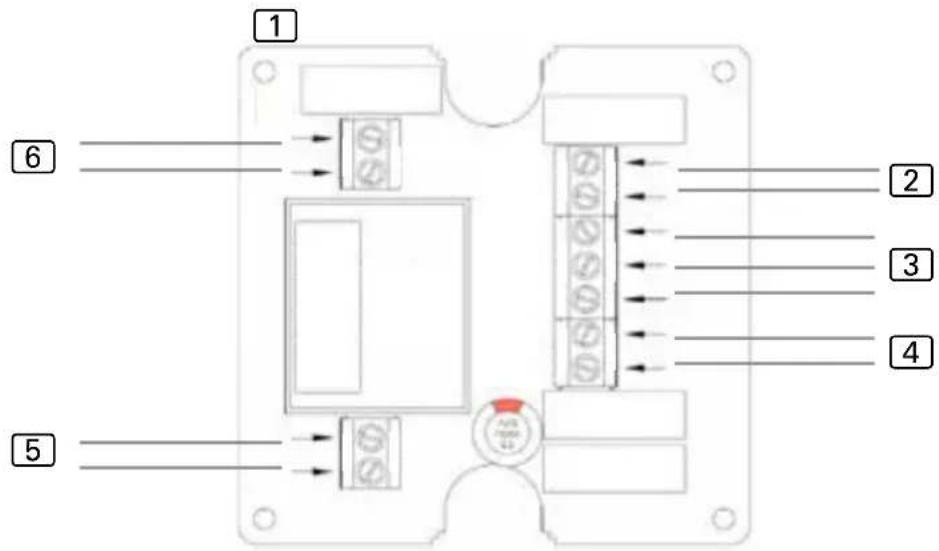

6. Anschlussplan
2 Türsensor
3 Taster (rot = LED+, weiß = SW3, blau = SW4)
4 Schalter Fernstart / Fernstart-System
5 Spannungsversorgung 230V\~ 50 / 60 Hz
6 Saunasteuerung Fernstart-Kontakte (Polung nicht relevant)

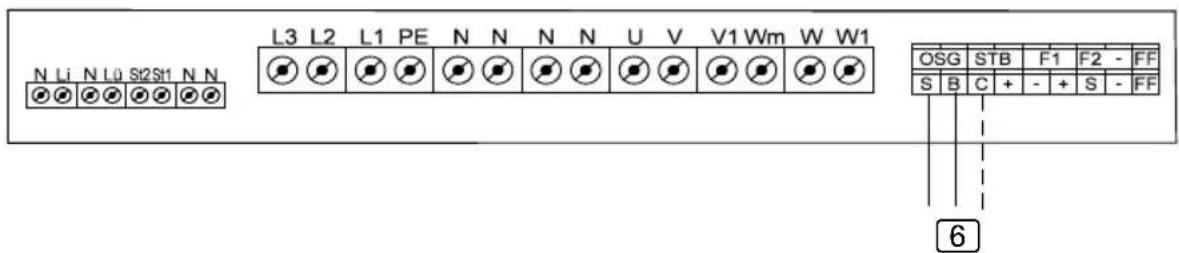

6.1. Anschluss an Pro-Serie (Pro B2/3, Pro C2/3, Pro D)


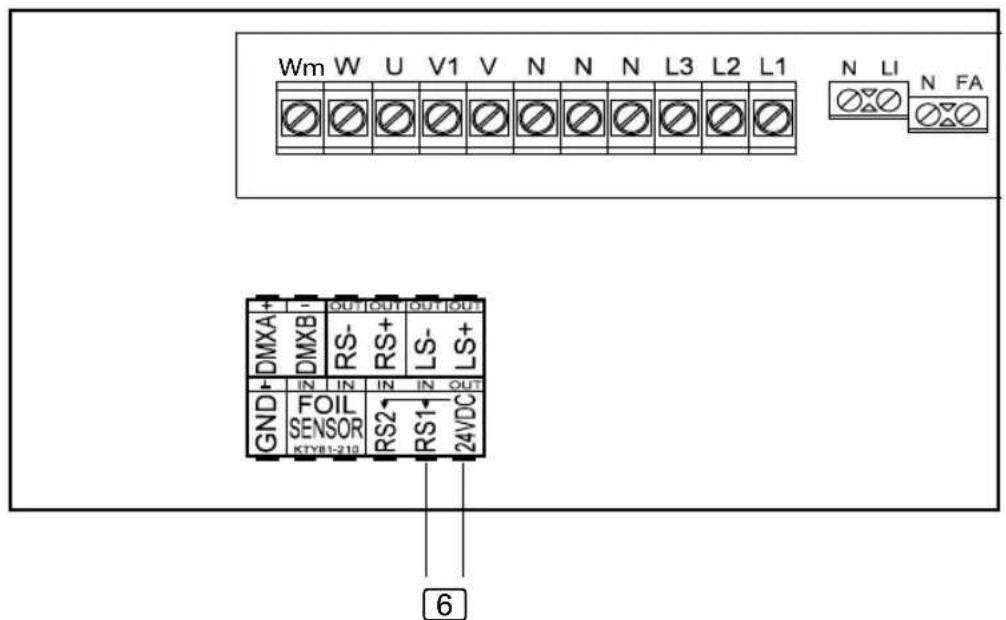

6.2. Anschluss an home.com4
- Im Technikermenü unter Menüpunkt Mode RS1 Einstellung vornehmen.

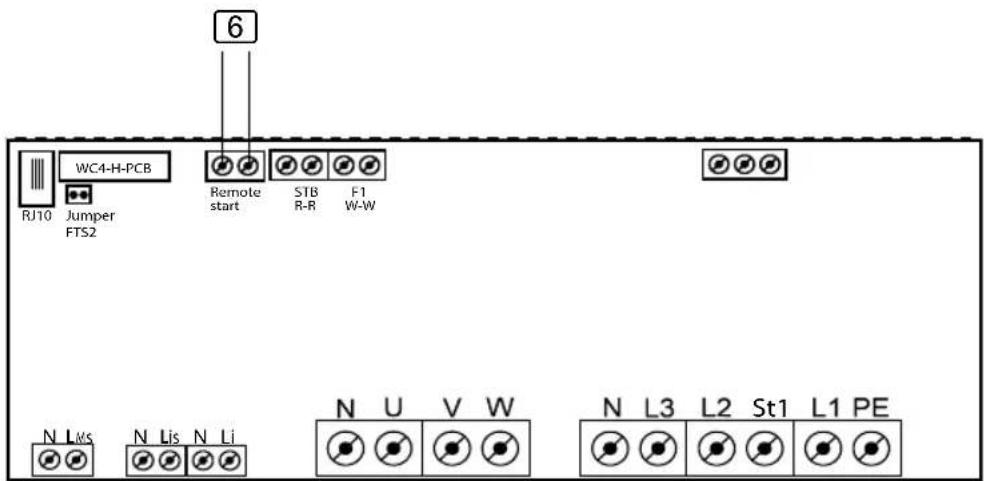

6.3. Anschluss an wave.com4 11kW


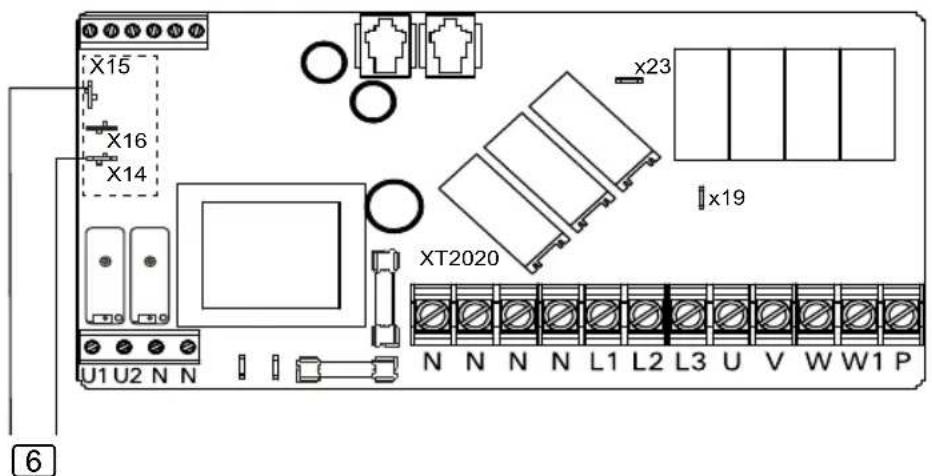

6.4. Anschluss an Xenio (CX110C, CX170)
- In den Einstellungen muss die Funktion SAFE auf ON gestellt werden.

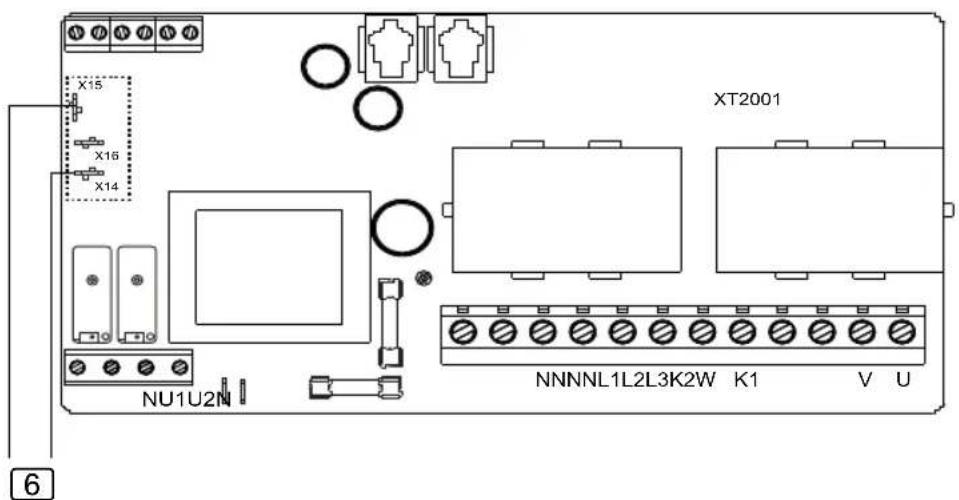

6.5. Anschluss an Xafir (CS110C, CS170)

• PIN X15 und X16 müssen gebrückt werden.
- In den Einstellungen muss die Funktion SAFE auf ON gestellt werden.
7. Bedienung
Beachten Sie die Gebrauchsanweisung der verwendeten Saunasteuerung.
- Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen.
- Schließen Sie die Saunatür.
- Schalten Sie die Saunasteuerung in der gewünschten Betriebsart auf Fernstart. Beachten Sie dafür die Gebrauchsanweisung der verwendeten Saunasteuerung.
▶ Der aktivierte Fernstart wird angezeigt.
- Aktivieren Sie den Taster der Türüberwachung.
▶ Die Saunasteuerung ist nun bereit, um über ein Fernstartsignal gestartet und gestoppt zu werden.

Wird bei aktivierten Fernstart die Saunatür geöffnet, erlischt die Fernstart-Funktion.
DE
8. Wartung
Das Gerät ist wartungsfrei.
9. Entsorgung

- Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien.
- Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.
10. Technische Daten
Umgebungsbedingungen
Umgebungstemperatur: -40 °C bis +40 °C
Schutzart (spritzwassergeschützt): IP X4
Steuereinheit
| Abmessungen: | 85 x 85 x 40 mm | ||
| Betriebsspannung: | 230V | 50/60Hz |
Beleuchteter Taster
| Abmessungen: | 55 x 55 x 15 mm |
| Durchmesser Einbauöffnung: | 50 mm |
| Anschlussleitung | 4 m - 3 x 0,5 mm^2 Silikon |
Tür-Sensor
| Abmessungen: | 6 × 28 mm | |||
| Anschlussleitung: | 5 m - 2 × 0,22 mm^2 | |||
| Betriebstemperatur: | -20 | bis | 85°C | |
| Schaltdistanz |
| Abmessungen: | 20 x 15 x 10 mm |
Magnet
| Abmessungen: | ∅ 10 x 3 mm |
Magnethalter
| Abmessungen: | 18 x 12 x 15 mm |
Anschlussleitungen
Spannungsversorgung: 3 x 1,5 mm²
Fernstart-Schalter oder Fernstart-System: 2 x 0,5 mm²
Fernstart-Signal von Saunasteuerung: 2 x 0,5 mm²
