Producttype	Deursensor voor sauna
Merk	Harvia
Model	SAB00102
Afmetingen regeleenheid	85 x 85 x 40 mm
Afmetingen drukknop	55 x 55 x 15 mm
Diameter montagegat voor de knop	50 mm
Afmetingen deursensor	∅ 6 x 28 mm
Afmetingen sensorhouder	20 x 15 x 10 mm
Afmetingen magneet	∅ 10 x 3 mm
Afmetingen magneethouder	18 x 12 x 15 mm
Bedrijfsspanning	230 V AC, 50/60 Hz
Beschermingsgraad	IP X4
Omgevingstemperatuur werking	-40 °C tot +40 °C
Bedrijfstemperatuur sensor	-20 °C tot 85 °C
Schakelafstand	10 cm (contactopening)
Lengte sensorkabel	5 m
Lengte kabel knop	4 m
Doorsnede aansluitkabels	Voeding: 3 x 1,5 mm²; Signaal: 2 x 0,5 mm²
Inhoud van de levering	Regeleenheid, verlichte knop, deursensor, sensorhouder, magneet, magneethouder, montagemateriaal, handleiding
Belangrijkste functies	Deurbewaking voor opstarten op afstand; annulering van opstarten als deur open is
Compatibiliteit met saunabedieningen	Serie Pro, home.com4, wave.com4 11 kW, Xenio, Xafir
Onderhoud en reiniging	Geen onderhoud nodig
Veiligheid	Installatie door gekwalificeerde elektricien; correct gebruik; niet blootstellen aan overmatige vochtigheid
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de fabrikant; reparatie door professional
Algemene informatie	Gemaakt door Harvia; handleiding beschikbaar in meerdere talen

Veelgestelde vragen - SAB00102 HARVIA

Wat is de functie van de deursensor Harvia SAB00102?

De deursensor controleert of de saunadeur gesloten is wanneer de functie voor opstarten op afstand is geactiveerd. Als de deur open is, wordt het opstarten op afstand geannuleerd om veiligheidsredenen.

Met welke saunabedieningen is deze sensor compatibel?

Het is compatibel met de serie Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 kW, Xenio (CX110C, CX170) en Xafir (CS110C, CS170).

Wat zijn de voorwaarden voor de elektrische installatie?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Het apparaat moet spanningsloos zijn tijdens de bedrading. Volg de aansluitschema's en de instructies van de gebruikte saunabediening.

Hoe monteer ik de deursensor op een glazen deur?

Gebruik de meegeleverde dubbelzijdige plakband om de sensorhouder op het glasoppervlak te bevestigen. Zorg ervoor dat de schakelafstand (10 cm) met de magneet wordt gerespecteerd.

Wat te doen als de saunadeur open is tijdens de stand-bymodus voor opstarten op afstand?

Het systeem annuleert automatisch de functie voor opstarten op afstand. De saunabediening zal niet starten totdat de deur is gesloten en de drukknop opnieuw is geactiveerd.

Wat is de schakelafstand tussen de sensor en de magneet?

Het contact moet worden verbroken op een afstand van ongeveer 10 cm. Een correcte uitlijning is nodig om de werking te garanderen.

Heeft de deursensor regelmatig onderhoud nodig?

Nee, het apparaat heeft geen onderhoud nodig. Zorg er alleen voor dat de kabels en aansluitingen in goede staat blijven.

Wat zijn de afmetingen van de regeleenheid?

De regeleenheid is 85 x 85 x 40 mm. Deze moet in de buurt van de saunabediening worden geïnstalleerd.

Kan ik deze sensor gebruiken met een niet-compatibele saunakachel?

Nee, de kachel moet voldoen aan de eisen van norm EN 60335-2-53 voor bediening op afstand. Raadpleeg de handleiding van uw kachel of neem contact op met de fabrikant.

Hoe kan ik het product aan het einde van zijn levensduur afvoeren?

Gooi het apparaat niet bij het huishoudelijk afval. Volg de lokale richtlijnen voor recycling van elektronische apparaten.

GEBRUIKSAANWIJZING SAB00102 HARVIA

- For a metal door frame:

MONTAGE- EN GEBRUIKSAANWIJZING Nederlands

1. Over deze handleiding 3

2. Belangrijke aanwijzingen voor uw veiligheid 4

2.1. Reglementair gebruik 4
2.2. Veiligheidsvoorschriften voor de monteur 4
2.3. Veiligheidsvoorschriften voor de gebruiker 5

3. Productbeschrijving 6

3.1. Leveromvang 6
3.2. Productfuncties 6

4. Montage 6

4.1. Montage voedingseenheid 6
4.2. Montage toets 7
4.3. Montage deursensor 8
4.4. Montage magneet 8

5. Elektrische aansluiting 9

6. Aansluitschema 10

6.1. Aansluiting op Pro-serie (Pro B2/3, Pro C2/3, Pro D) 10
6.2. Aansluiting op home.com4 11
6.3. Aansluiting op wave.com4 11 kW....11
6.4. Aansluiting op Xenio (CX110C, CX170) 12
6.5. Aansluiting op Xafir (CS110C, CS170) 12

7. Bediening 13

8. Onderhoud 13

9. Afvoer 13

1. Over deze handleiding

Lees deze montage- en gebruiksaanwijzing goed door en bewaar hem in de buurt van het apparaat. Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen.

U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads.

Symbolen in waarschuwingen

In deze montage- en gebruiksaanwijzing staat bij werkzaamheden die gevaarlijk kunnen zijn een waarschuwing. Neem deze waarschuwingen steeds in acht. Zo voorkomt u materiële schade, letsel en zelfs de dood.

In de waarschuwingen worden signaalwoorden gebruikt die de volgende betekenis hebben:

GEVAAR!

Als u deze waarschuwing niet in acht neemt, leidt dit tot ernstig letsel of de dood.

WAARSCHUWING!

Als u deze waarschuwing niet in acht neemt, kan dit leiden tot ernstig letsel of de dood.

VOORZICHTIG!

Als u deze waarschuwing niet opvolgt, kan dit leiden tot licht letsel.

LET OP!

Dit signaalwoord waarschuwt voor materiële schade.

Andere symbolen

Dit symbool duidt op tips en nuttige aanwijzingen.

Bedieningshandleiding lezen

2. Belangrijke aanwijzingen voor uw veiligheid

Het deursensorsysteem is gebouwd conform de erkende veiligheidstechnische voorschriften. Toch kunnen bij het gebruik gevaren ontstaan. Neem daarom de volgende veiligheidsaanwijzingen en de speciale waarschuwingsaanwijzingen in de afzonderlijke hoofdstukken in acht.

Het deursensorsysteem dient voor de bewaking van de saunadeur bij gebruik van de functie bediening op afstand.

Een saunakachel die met de functie voor starten op afstand van de saunabediening wordt geregeld, moet voldoen aan de afdektest volgen EN 60335-2-53 sectie 19.101. Als de kachel niet aan deze voorwaarde voldoet, moet een desbetreffende veiligheidsmaatregel worden getroffen (bijv.: veiligheidsuitschakeling of deurbewaking)

Elk ander gebruik geldt als niet-reglementair. Niet-reglementair gebruik kan leiden tot productbeschadiging, ernstig letsel of de dood.

2.2. Veiligheidsvoorschriften voor de monteur

• De aansluitwerkzaamheden mogen alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.
• Montage- en aansluitwerkzaamheden aan de deurbewaking mogen uitsluitend in stroomloze toestand worden uitgevoerd.
• Neem de montagehandleidingen van de gebruikte saunabesturing in acht.
• Neem ook de plaatselijke bepalingen op de plaats van opstelling in acht.
• Raadpleeg voor problemen die in de montageaanwijzingen niet uitvoerig genoeg werden behandeld in het belang van uw eigen veiligheid uw leverancier.

2.3. Veiligheidsvoorschriften voor de gebruiker

• Het deursensorsysteem mag niet door kinderen onder 8 jaar worden gebruikt.
• Het deursensorsysteem mag door kinderen boven 8 jaar, door personen met verminderde psychische, sensorische of mentale vaardigheden en door personen met gebrek aan ervaring en kennis worden gebruikt, mits:

- onder toezicht

- indien veilig gebruik werd gedemonstreerd en ze de gevaren die kunnen ontstaan, begrijpen.

• Kinderen mogen niet met de deurbewaking spelen.
• Neem de bedieningshandleiding van de gebruikte saunabesturing in acht.
• Raadpleeg in het geval van problemen die in de gebruiksaanwijzing niet uitvoerig genoeg worden behandeld in het belang van uw eigen veiligheid uw leverancier.

NL

3. Productbeschrijving

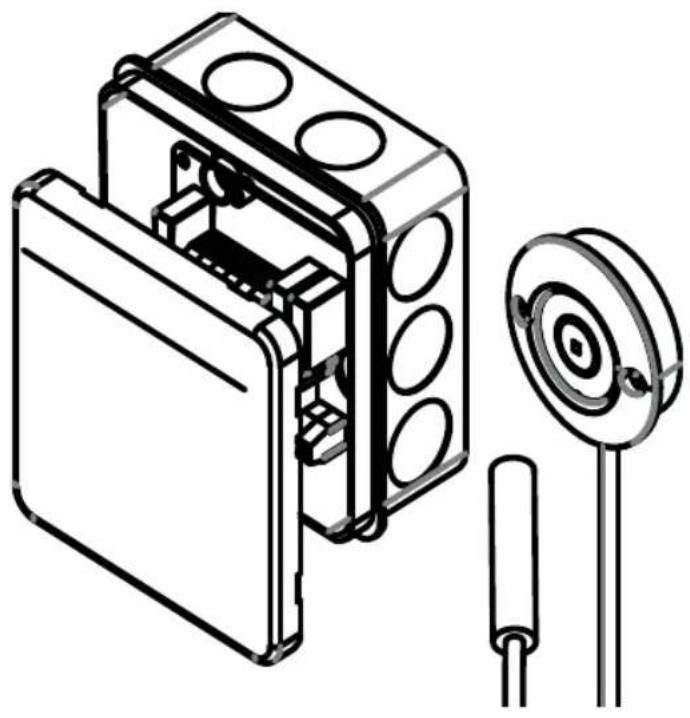

3.1. Leveromvang

• Deurbewaking stuureenheid
• Verlichte toets incl. aansluitkabel
• Deursensor incl. aansluitkabel
• Deursensorhouder
• Magneet
• Magneethouder
• Montagemateriaal
• Montagehandleiding

3.2. Productfuncties

De deurbewaking dient voor de bewaking van de gesloten saunadeur bij geactiveerde start op afstand. Als de saunadeur gedurende „Stand-by voor bediening op afstand” wordt geopend, wordt de functie start op afstand afgebroken.

Compatibele saunabesturingen:

Pro-Serie, home.com4, wave.com4 11 kW, Xenio, Xafir

4. Montage

Neem bij de montage de technische gegevens op pagina 14 in acht:

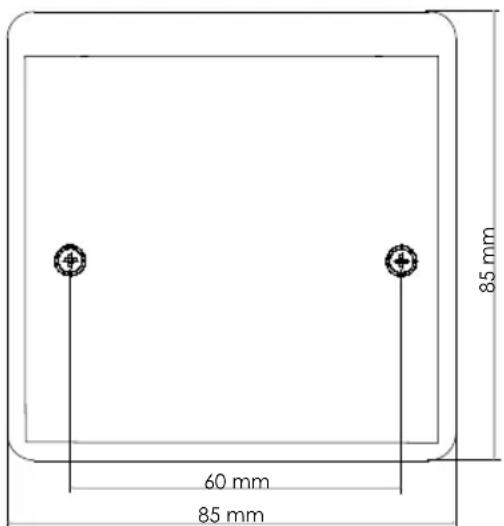

4.1. Montage voedingseenheid

- Bevestig de voedingseenheid 1 van de deurbewaking met de meegeleverde schroeven in de buurt van de sauna-besturing (voedingseenheid - bij 2-delige besturingen)

60 mm 85 mm 85 mm

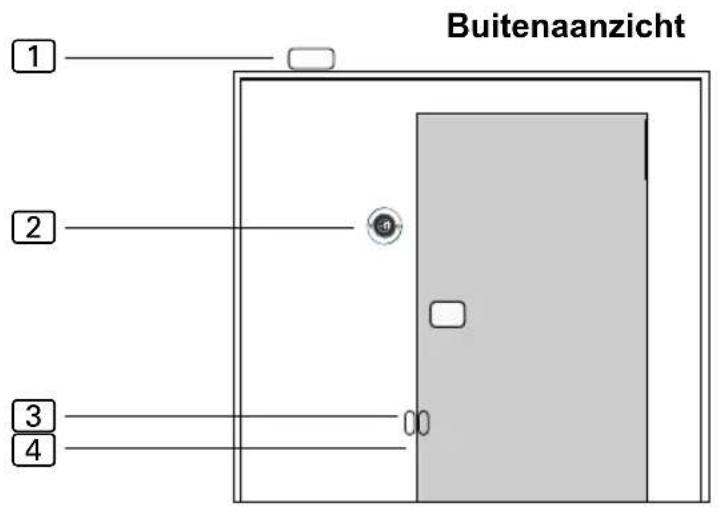

Afb A: Montagevoorbeeld

Buitenaanzicht 1 2 3 4

1 Stuureenheid

2 Toets

3 Deursensor

4 Magneet

4.2. Montage toets

De toets 2 kan een opbouw- of inbouwtoets zijn (afb. B).

Flush mounted / Inbouwmontage

①. Ø50-52

Bevestig de deursensor in het bereik van de saunadeur onder inachtneming van de technische gegevens op pagina 14.

De deursensor-set moet zodanig worden gemonteerd dat vanaf een deurspleet van 10 cm het contact met de deursensor-set is onderbroken.

- Bij een houten saunacabine:

▶ Gebruik de meegeleverde houtschroeven (afb. C).

- Bij een gasfles:

▶ Gebruik het dubbelzijdige tape (afb. D).

- Bij een metalen deurframe:

▶ Boor een gat van ∅ 8 mm en plaats de rubberafdichting.

Afb. C Afb. D

Afb. E Afb. F

Vervolgens plaatst u de seursensor (afb. E resp. F)

4.4. Montage magneet

Neem de afstand tot de deursensor in acht, zodat de werking is ge- waarborgd.

Bevestig de magneet met de magneethouder op de saunadeur.

- Bij een houten deur:

▶ Gebruik de meegeleverde houtschroeven (afb. G).

- Bij een glazen deur:

▶ Gebruik het dubbelzijdige tape (afb. H).

Vervolgens plaatst u de magneet in de houder (afb. I).

5. Elektrische aansluiting

Let bij de elektrische aansluiting van de deurbewaking op de volgende punten:

- Leid de aansluitkabels door de kabeldoorvoeringen. Boor de openingen zo klein mogelijk open (bijv. 2 mm platte schroevendraaier), zodat de bescherming tegen vocht behouden blijft.

- Neem de montageinstructies van de gebruikte saunabesturing in acht. Eventueel moeten jumperkabels worden gebruikt en in het technicusmenu functies worden vrijgeschakeld.

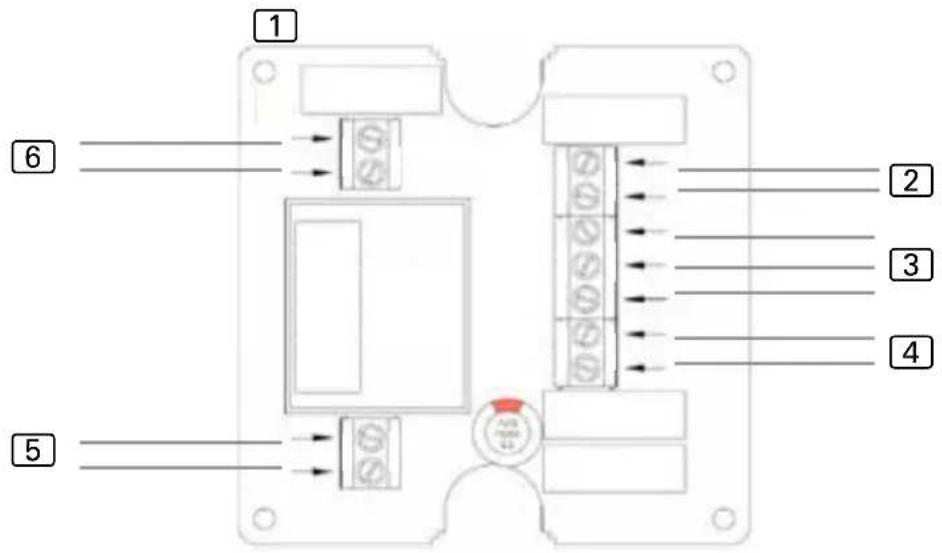

6. Aansluitschema

1 2 3 4 5 6

① Voedingseenheid
2 Deursensor
3 Toets (rood = led+, wit = SW3, blauw = SW4)
4 Schakelaar start op afstand/systeem start op afstand
5 Spanningsvoorziening 230 V\~ 50 / 60 Hz
6 Saunabesturing contacten start op afstand (polen niet relevant)

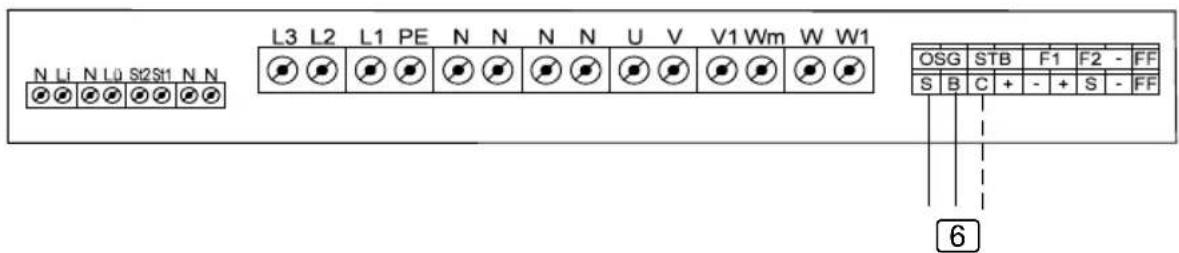

6.1. Aansluiting op Pro-serie (Pro B2/3, Pro C2/3, Pro D)

N Li N Lü St2St1 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Aansluiting op S/B....start op afstand saunabedrijf/gebruikersprogramma 1 Aansluiting op C/B.... start op afstand gecombineerd bedrijf/ gebruikersprogramma 2

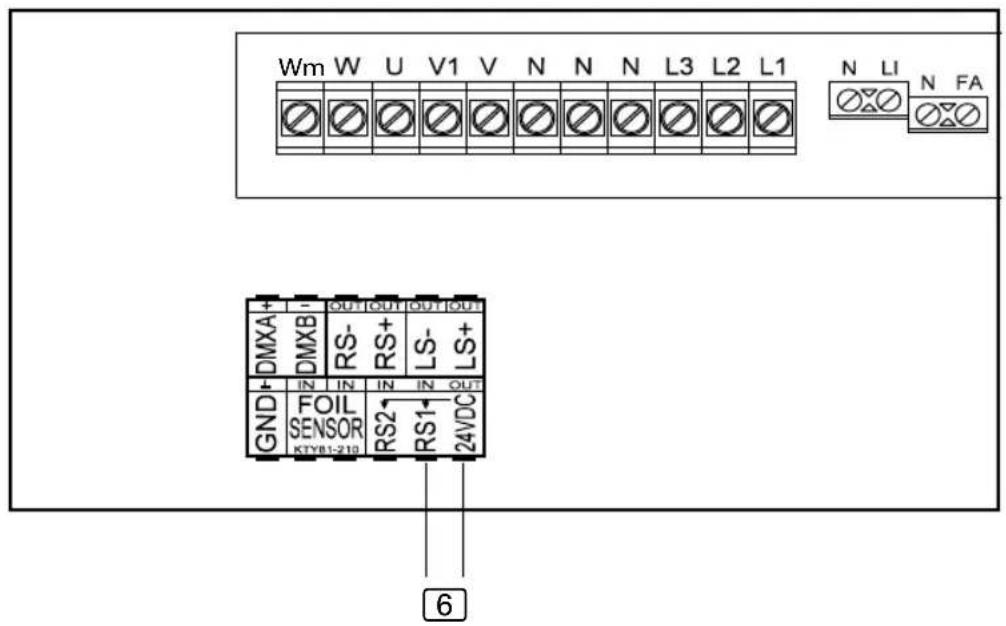

6.2. Aansluiting op home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA + - OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTY81-210

6 Aansluiting op RS1/24 VDC....start op afstand

- In het technicusmenu onder menupunt Mode RS1 instellingen uitvoeren.

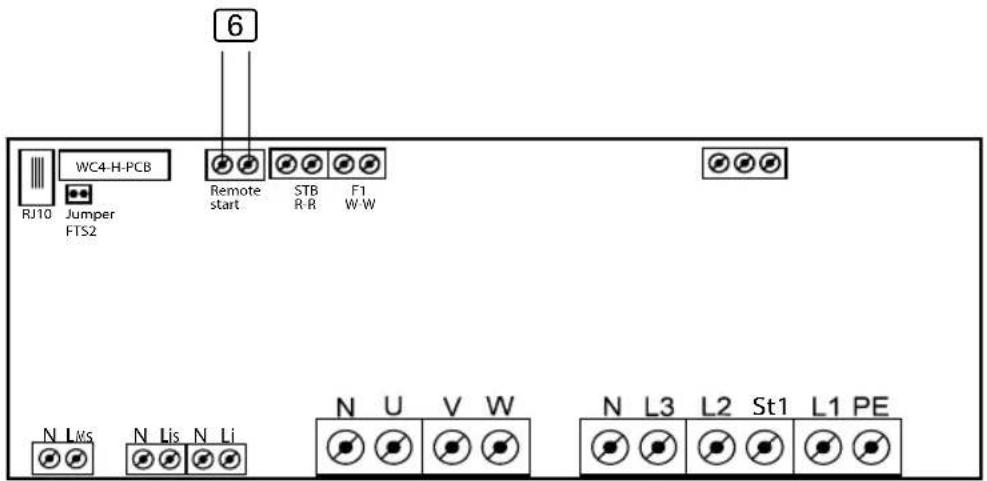

6.3. Aansluiting op wave.com4 11 kW

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB F1 R-R W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6 Aansluiting op remote start

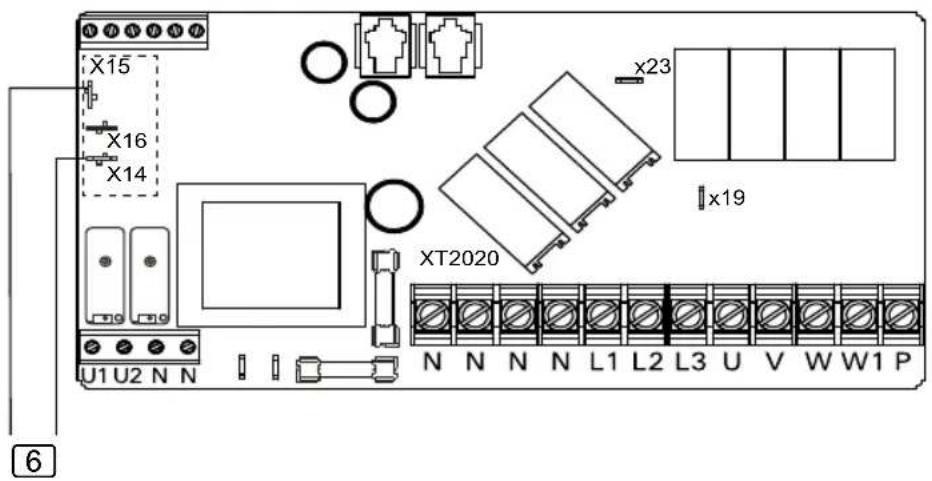

6.4. Aansluiting op Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• PIN X15 en X16 moeten worden overbrugd.
- In de instellingen moet de functie SAFE op ON worden gezet.

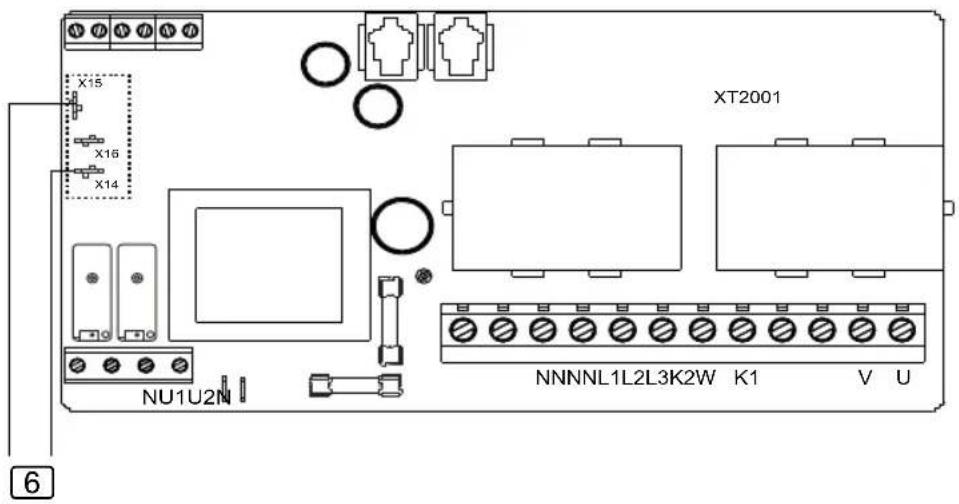

6.5. Aansluiting op Xafir (CS110C, CS170)

• PIN X15 en X16 moeten worden overbrugd.
- In de instellingen moet de functie SAFE op ON worden gezet.

7. Bediening

Neem de gebruiksaanwijzingen van de gebruikte saunabesturing in acht.

1. Controleer of er geen brandbare voorwerpen op de saunakachel liggen.
2. Sluit de saunadeur.
3. Schakel de saunabesturing in de gewenste bedrijfsmodus op start op afstand. Neem daarvoor de gebruiksaanwijzing van de gebruikte saunabesturing in acht.

▶ De geactiveerde start op afstand wordt weergegeven.

1. Activeer de toets van de deurbewaking.

▶ De saunabesturing is nu klaar om via een signaal op afstand te worden gestart en gestopt.

Als bij geactiveerde start op afstand de saunadeur wordt geopend, gaat de start op afstand-functie uit.

8. Onderhoud

Het apparaat is onderhoudsvrij.

9. Afvoer

• Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen.
• Oude apparaten bevatten opnieuw bruikbare materialen maar ook schadelijke stoffen. Deponeer uw oude apparaat daarom in geen geval bij het gewone afval, maar voer het apparaat af volgens de plaatselijk geldende voorschriften.

Omgevingstemperatuur:	-40 °C tot +40 °C
Beschermingsgraad (spatwaterdicht):	IP X4

Stuureenheid

Afmetingen:	85 x 85 x 40 mm
Bedrijfsspanning:		230	V	50/60

Verlichte toets

Afmetingen:	55 x 55 x 15 mm
Diameter	inbouwopening:	50	mm
Aansluitkabel	4 m - 3 x 0,5 mm^2 siliconen

Deursensor

Afmetingen:	6 × 28 mm
Aansluitkabel:	5 m - 2 × 0,22 mm^2
Bedrijfstemperatuur:		-20	tot	85

Schakelafstand

20 mm 20 mm 23 mm

Deursensorhouder

Afmetingen:	20 x 15 x 10 mm
Magneet
Afmetingen:	∅ 10 x 3 mm
Magneethouder
Afmetingen:	18 x 12 x 15 mm
Aansluitkabels

Spanningsvoorziening: 3 x 1,5 mm²

Schakelaar start op afstand of systeem start op afstand: 2 x 0,5 mm²

Signaal start op afstand van saunabesturing: 2 x 0,5 mm²
