SAB00102 - Dveřní senzor HARVIA - Bezplatný návod k obsluze

Typ výrobku	Senzor dveří pro saunu
Značka	Harvia
Model	SAB00102
Rozměry řídicí jednotky	85 x 85 x 40 mm
Rozměry tlačítka	55 x 55 x 15 mm
Průměr montážního otvoru tlačítka	50 mm
Rozměry senzoru dveří	∅ 6 x 28 mm
Rozměry držáku senzoru	20 x 15 x 10 mm
Rozměry magnetu	∅ 10 x 3 mm
Rozměry držáku magnetu	18 x 12 x 15 mm
Provozní napětí	230 V AC, 50/60 Hz
Stupeň krytí	IP X4
Okolní provozní teplota	-40 °C až +40 °C
Provozní teplota senzoru	-20 °C až 85 °C
Spínací vzdálenost	10 cm (rozpojení kontaktu)
Délka kabelu senzoru	5 m
Délka kabelu tlačítka	4 m
Průřez připojovacích kabelů	Napájení: 3 x 1,5 mm²; Signál: 2 x 0,5 mm²
Obsah dodávky	Řídicí jednotka, podsvícené tlačítko, senzor dveří, držák senzoru, magnet, držák magnetu, montážní materiál, návod
Hlavní funkce	Monitorování dveří pro dálkové spuštění; zrušení spuštění při otevřených dveřích
Kompatibilita s ovladači sauny	Řada Pro, home.com4, wave.com4 11 kW, Xenio, Xafir
Údržba a čištění	Není nutná žádná údržba
Bezpečnost	Instalace kvalifikovaným elektrikářem; použití v souladu s určením; nevystavujte nadměrné vlhkosti
Náhradní díly a opravitelnost	Díly k dispozici u výrobce; opravu provádí odborník
Všeobecné informace	Vyrobeno společností Harvia; návod k dispozici v několika jazycích

Často kladené otázky - SAB00102 HARVIA

Jaká je funkce senzoru dveří Harvia SAB00102?

Senzor dveří monitoruje zavření dveří sauny při aktivaci funkce dálkového spuštění. Pokud jsou dveře otevřené, dálkové spuštění je z bezpečnostních důvodů zrušeno.

S jakými ovladači sauny je tento senzor kompatibilní?

Je kompatibilní s řadami Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 kW, Xenio (CX110C, CX170) a Xafir (CS110C, CS170).

Jaké jsou podmínky elektrické instalace?

Instalaci musí provést kvalifikovaný elektrikář. Během zapojování musí být zařízení odpojeno od napětí. Dodržujte schémata zapojení a pokyny použitého ovladače sauny.

Jak namontovat senzor dveří na skleněné dveře?

Pomocí přiložené oboustranné lepicí pásky připevněte držák senzoru na skleněný povrch. Ujistěte se, že spínací vzdálenost (10 cm) od magnetu je dodržena.

Co se stane, když jsou dveře sauny otevřené během pohotovostního režimu dálkového spuštění?

Systém automaticky zruší funkci dálkového spuštění. Ovladač sauny nespustí, dokud nejsou dveře zavřené a tlačítko není znovu aktivováno.

Jaká je spínací vzdálenost mezi senzorem a magnetem?

Kontakt musí být přerušen při vzdálenosti přibližně 10 cm. Pro zajištění funkčnosti je nutné správné vyrovnání.

Vyžaduje senzor dveří pravidelnou údržbu?

Ne, zařízení nevyžaduje žádnou údržbu. Stačí zajistit, aby kabely a spoje zůstaly v dobrém stavu.

Jaké jsou rozměry řídicí jednotky?

Řídicí jednotka měří 85 x 85 x 40 mm. Měla by být instalována v blízkosti ovladače sauny.

Mohu tento senzor použít s nekompatibilními kamny do sauny?

Ne, kamna musí splňovat požadavky normy EN 60335-2-53 pro dálkové ovládání. Zkontrolujte návod ke kamnům nebo kontaktujte výrobce.

Jak zlikvidovat výrobek na konci životnosti?

Neodhazujte zařízení do domovního odpadu. Dodržujte místní předpisy pro recyklaci elektronických zařízení.

NÁVOD K OBSLUZE SAB00102 HARVIA

Systém snímače dveří

1-052-722 / SAB00102

NÁVOD K MONTÁŽI A POUŽITÍ Česky

2. Důležité pokyny pro vaši bezpečnost 4

2.1. Použití v souladu s určením...4
2.2. Bezpečnostní informace pro montéra 4
2.3. Bezpečnostní informace pro uživatele 5

3. Popis výrobku 6

3.1. Rozsah dodávky 6
3.2. Funkce výrobku 6

4. Montáž 6

4.1. Montáž výkonového dílu 6
4.2. Montáž tlačítka 7.
4.3. Montáž snímače dveří...8
4.4. Montáž magnetu..8.

5. Elektrické připojení 9

6. Schéma připojení 10

6.1. Připojení k jednotce řady Pro (Pro B2/3, Pro C2/3, Pro D)....10
6.2. Připojení na home.com4....11
6.3. Připojení na wave.com4 11kW....11
6.4. Připojení k jednotce Xenio (CX110C, CX170) 12
6.5. Připojení k jednotce Xafir (CS110C, CS170) 12

7. Obsluha 13

8. Údržba 13

9. Likvidace 13

10. Technické údaje 14

1. O tomto návodu

Tento návod k montáži a použití si důkladně pročtěte a uschovejte jej v blízkosti přístroje. Tak si můžete vždy dodatečně přecíst informace o bezpečnosti a obsluze.

Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com/downloads.

Symboly ve výstražných pokynech

V tomto návodu k montáži a použití je text o činnostech, z nichž vyplývá určité riziko, uvozen výstražným pokynem. Tyto výstražné pokyny bezpodmínečně dodržujte. Zabráníte tak věcným škodám a poraněním, která mohou být v nejhorším případě dokonce smrtelná.

Ve výstražných pokynech jsou použita signální slova, která mají následující význam:

NEBEZPEČÍ!

Pokud tento výstražný pokyn nebude dodržen, bude to mít za následek smrt nebo vážná zranění.

VAROVÁNÍ!

Pokud tento výstražný pokyn nebude dodržen, může to mít za následek smrt nebo vážná zranění.

OPATRNĚ!

Pokud tento výstražný pokyn nebude dodržen, může to mít za následek lehká zranění.

POZOR!

Tento signální symbol upozorňuje na věcné škody.

Jiné symboly

Tento symbol označuje tipy a užitečné pokyny.

Pročtěte si návod k obsluze

2. Důležité pokyny pro vaši bezpečnost

Systém snímače dveří je zkonstruován podle uznávaných bezpečnostně technických pravidel. Při jejich používání však mohou přesto vznikat určitá rizika. Dodržujte proto následující bezpečnostní pokyny a zvláštní výstražné pokyny uvedené v jednotlivých kapitolách.

2.1. Použití v souladu s určením

Systém snímače dveří slouží ke sledování dveří sauny při použití funkce dálkového ovládání.

Saunová kamna řízená funkcí dálkového zapnutí řídicí jednotky sauny musí vyhovět kontrole krytu podle normy EN 60335-2-53 odstavec 19.101. Pokud kamna nesplňují tento předpoklad, musí se přijmout odpovídající bezpečnostní opatření (například: bezpečnostní vypnutí nebo hlídání dveří)

Jakékoli jiné použití nad tento rámec se považuje za použití v rozporu s určením. Použití v rozporu s určením může vést k poškození výrobku, vážným zraněním nebo smrti.

2.2. Bezpečnostní informace pro montéra

• Práce spojené s připojováním smí provádět pouze kvalifikovaný elektrikář nebo jiná, srovnatelným způsobem kvalifikovaná osoba.
• Práce při montáži a připojování hlídání dveří se smí provádět pouze ve stavu bez napětí.

- Dodržujte návod k montáži použité řídicí jednotky sauny.

- Dodržujte také místní předpisy v místě instalace.

- V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k montáži, se v zájmu vlastní bezpečnosti obrat’te na svého dodavatele.

2.3. Bezpečnostní informace pro uživatele

- Systém snímače dveří nesmí používat děti do 8 let věku.

- Systém snímače dveří smí používat děti ve věku nad 8 let, osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi a osoby s nedostatečnými zkušenostmi a znalostmi za následujících podmínek:

– pokud jsou pod dozorem,
– pokud jim bylo správné používání předvedeno a rozumějí rizikům, která mohou vzniknout.

• Děti si s hlídáním dveří nesmí hrát.
- Dodržujte návod k použití instalované řídicí jednotky sauny.
- V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k použití, se v zájmu vlastní bezpečnosti obrat’te na svého dodavatele.

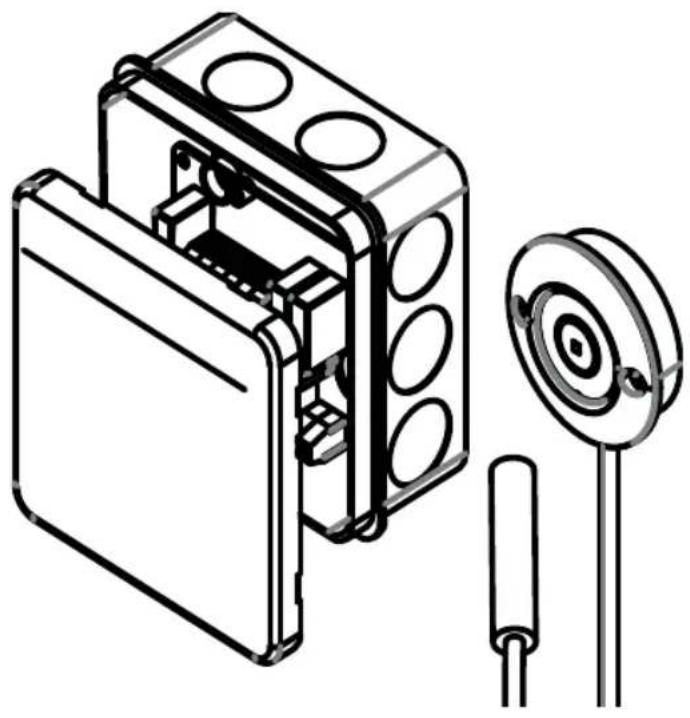

3. Popis výrobku

3.1. Rozsah dodávky

• Řídicí jednotka hlídání dveří
• Osvětlené tlačítko, vč. připojovacího vedení
• Snímač dveří vč.připojovacího vedení
• Držák snímače dveří
• Magnet
• Držák magnetu
• Montážní materiál
• Montážní návod

3.2. Funkce výrobku

Hlídání dveří slouží ke sledování uzavřených dveří sauny s aktivovaným dálkovým spuštěním. Jestliže budou dveře sauny otevřeny během doby „Pohotovostní režim pro dálkové ovládání“, funkce dálkového spuštění se přeruší.

Kompatibilní řídicí jednotky sauny:

Řada Pro, home.com4, wave.com4 11 kW, Xenio, Xafir

4. Montáž

Při montáži respektujte technické údaje na stránce Strana 14:

4.1. Montáž výkonového dílu

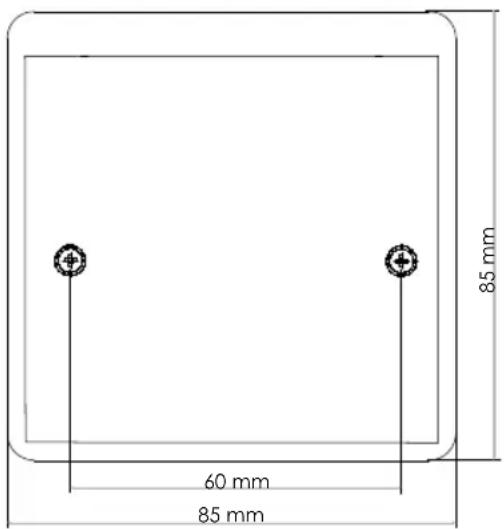

- Výkonový díl 1 hlídání dveří upevněte der přiloženými šrouby v blízkosti řídicí jednotky sauny (výkonový díl u 2dílných řídicích jednotek)

60 mm 85 mm 85 mm

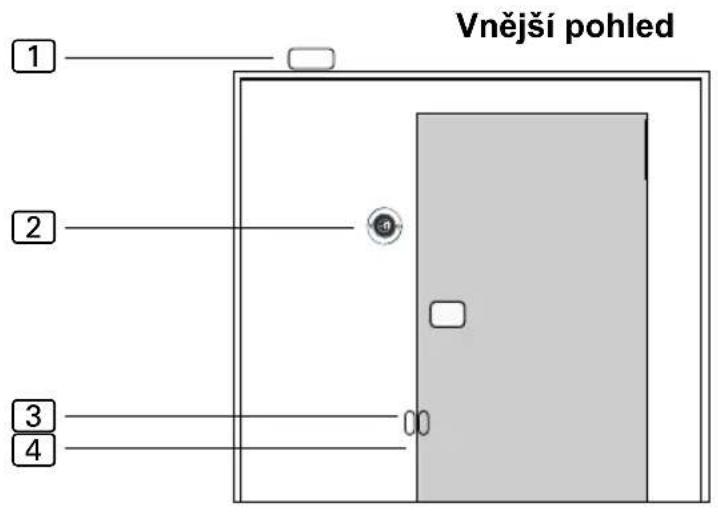

Obr. A: Příklad montáže

Vnější pohled 1 2 3 4

1 Řídicí jednotka
2 Tlačítko
3 Snímač dveří
4 Magnet

4.2. Montáž tlačítka

Tlačítko 2 může být namontováno na omítce nebo pod omítkou (obr. B).

Flush mounted / montáž pod omítku

①. Ø50-52

③. volně příšroubovat

4.3. Montáž snímače dveří

Snímač dveří upevněte v oblasti dveří sauny a zohledněte při tom technické údaje na Strana 14.

Sada snímače dveří musí být namontována tak, aby při otevření dveří min. 10 cm došlo k přerušení kontaktu se snímačem dveří.

• V případě dřevěné kabiny sauny:

▶ Použijte přiložené vruty do dřeva (obr. C).

• V případě skleněné plochy:

▶ Použijte oboustrannou lepicí pásku (obr. D).

• U kovového rámu dveří:

▶ Vyvrtejte otvor o ∅ 8 mm a vložte pryžové těsnění.

Nakonec vložte snímač dveří (obr. E resp. F)

Obr. C Obr. D

Obr. E Obr. F

Magnet s držákem magnetu upevněte na dveře sauny.

Dbejte na dodržení vzdálenosti od snímače dveří, aby bylo zajištěno správné fungování.

• V případě dřevěných dveří:

▶ Použijte přiložené vruty do dřeva (obr. G).

• U skleněných dveří:

▶ Použijte oboustrannou lepicí pásku (obr. H).

Nakonec vložte magnet do držáku (obr. I).

5. Elektrické připojení

Při elektrickém připojení hlídání dveří dbejte následujících bodů:

- Připojovací vodiče ved'te kabelovými průchodkami. Otvory vyvrtejte co nejmenší (například na plochý šroubovák 2 mm), aby zůstala zachována ochrana proti vlhkosti.

- Dodržujte pokyny k montáži použité řídicí jednotky sauny. Případně je třeba nasadit tzv. „jumpery“ a provést schválení příslušných funkcí v nabídce pro techniky.

CS

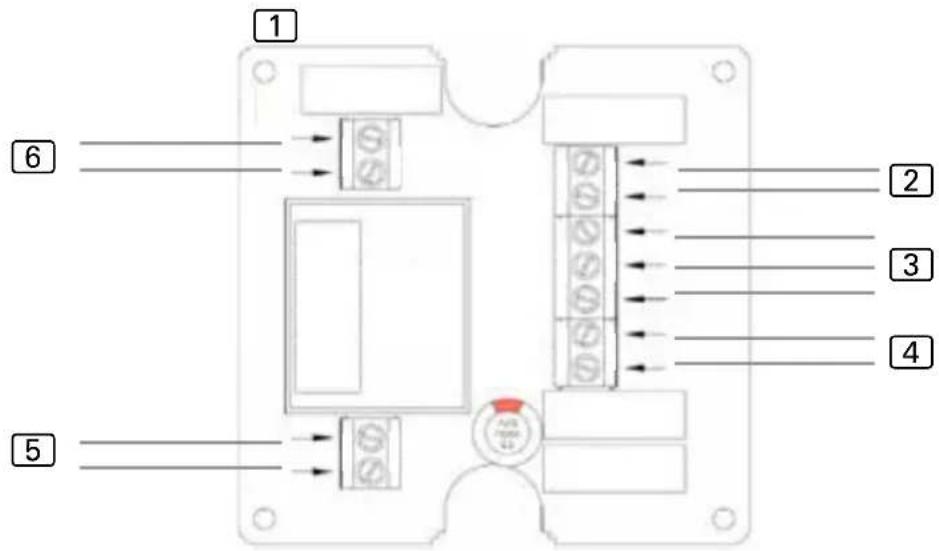

6. Schéma připojení

1 2 3 4 5 6

① Výkonový díl
2 Snímač dveří
3 Tlačítko (červené = LED+, bílé = SW3, modré = SW4)
4 Spínač dálkového spuštění / systém dálkového spuštění
5 Elektrické napájeni 230 V\~ 50 / 60 Hz
6 Řídicí jednotka sauny – kontakty dálkového spuštění (pólování není relevantní)

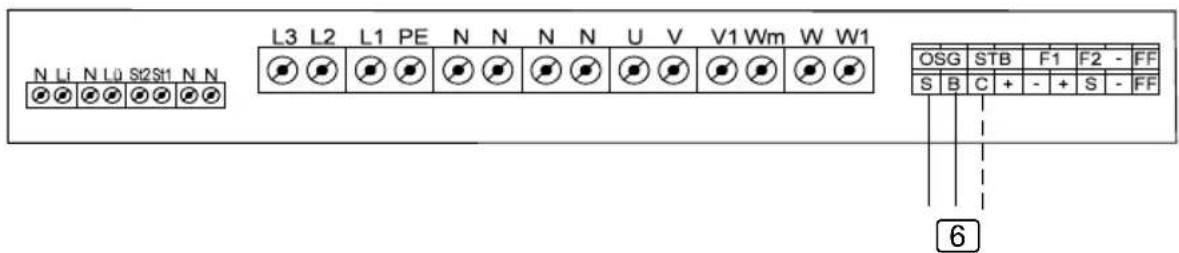

6.1. Připojení k jednotce řady Pro (Pro B2/3, Pro C2/3, Pro D)

N Li N Li0 St2St1 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Připojení na S/B....dálkové spuštění provozu sauny / uživatelský program 1 Připojení na C/B....dálkové spuštění kombinovaného provozu / uživatelský program 2

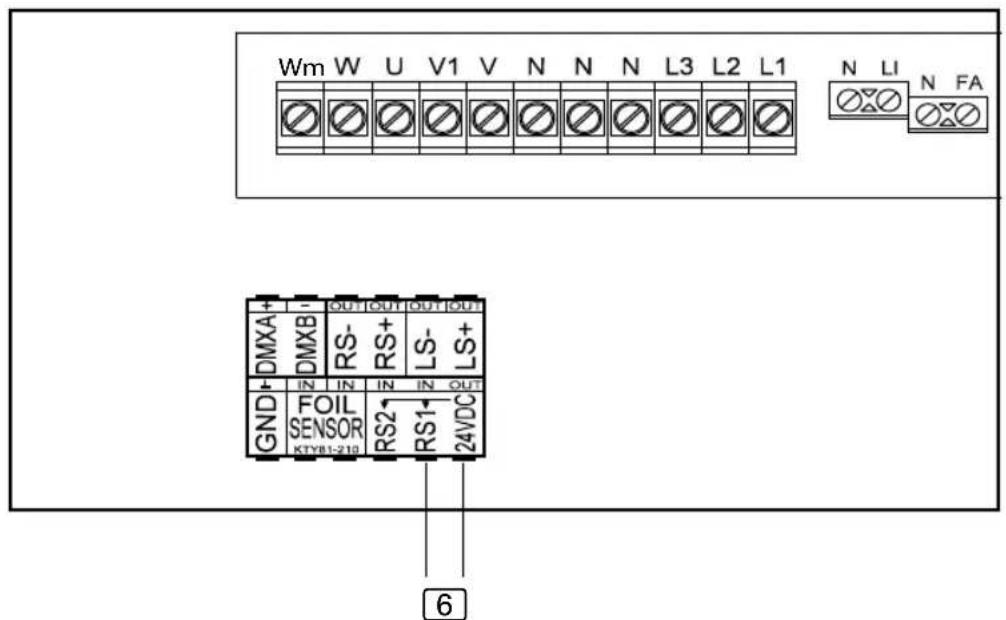

6.2. Připojení na home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA+ OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTY81-219

6 Připojení na RS1/24 V DC....dálkové spuštění

- Provedte nastavení v nabídce pro techniky u bodu „Mode RS1“ (Režim RS1).

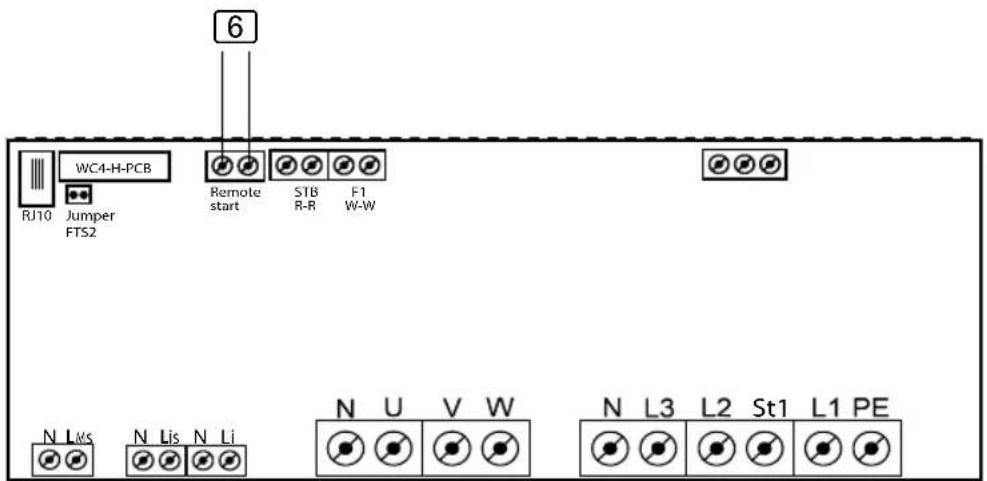

6.3. Připojení na wave.com4 11kW

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB F1 R-R W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6 Připojení na Remote start

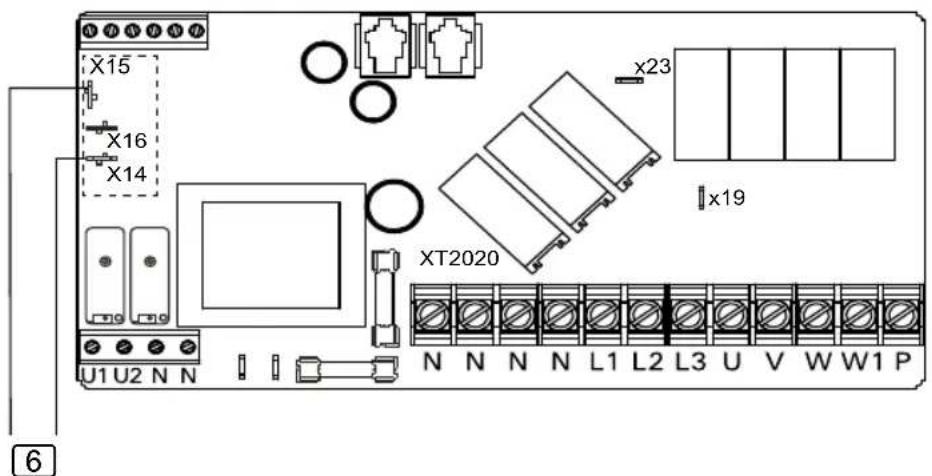

6.4. Připojení k jednotce Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• Je nutné přemostit PIN X15 a X16.
  • V nastaveních je třeba zapnout funkci SAFE (tzn. nastavit ji na ON).

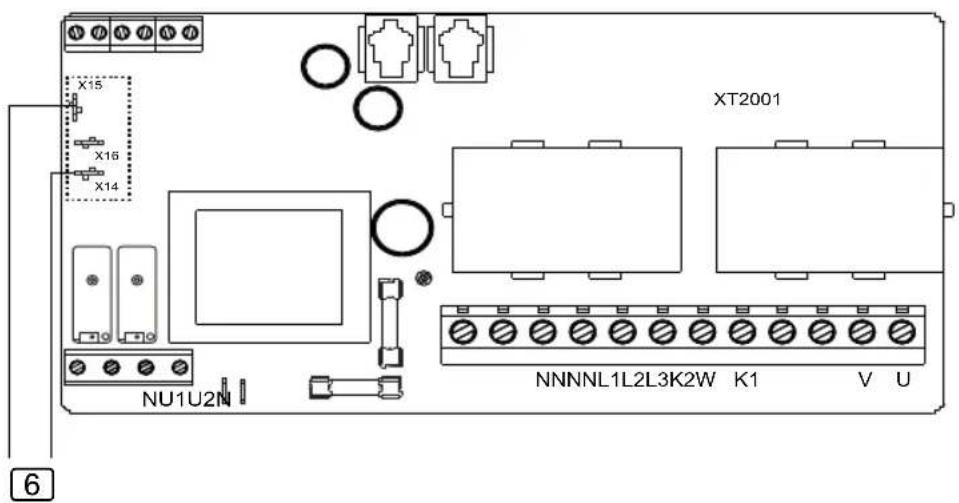

6.5. Připojení k jednotce Xafir (CS110C, CS170)

• Je nutné přemostit PIN X15 a X16.
  • V nastaveních je třeba zapnout funkci SAFE (tzn. nastavit ji na ON).

7. Obsluha

Dodržujte návod k použití použité řídicí jednotky sauny.

1. Zajistěte, aby na saunových kamnech neležely žádné hořlavé předměty.
2. Uzavřete dveře sauny.
3. Přepněte řídicí jednotku sauny v požadovaném režimu provozu na dálkové spuštění. Přitom dodržujte návod k použití instalované řídicí jednotky sauny.

▶ Zobrazí se aktivované dálkové spuštění.

1. Aktivujte tlačítko hlídání dveří.

▶ Řídicí jednotka sauny je nyní připravena na zapnutí a vypnutí signálem dálkového ovládání.

Pokud se při aktivovaném dálkovém spuštění otevřou dveře sauny, zhasne funkce dálkového spuštění.

8. Údržba

Přístroj je bezúdržbový.

9. Likvidace

• Obalové materiály zlikvidujte podle směrnic platných pro likvidaci.
• Stará zařízení obsahují recyklovatelné materiály, ale i škodlivé látky. Stará zařízení proto v žádném případě neodkládejte do odpadu, ale zlikvidujte je podle místních platných předpisů.

10. Technické údaje

Okolní podmínky

Okolní teplota: -40 °C až +40 °C

Krytí (proti stříkající vodě): IP X4

Řídicí jednotka

Rozměry: 85 x 85 x 40 mm

Provozní napětí: 230 V, 50/60 Hz AC

Osvětlené tlačítko

Rozměry: 55 x 55 x 15 mm

Průměr otvoru k vestavbě: 50 mm

Připojovací vedení 4 m - 3 x 0,5 mm² silikon

Snímač dveří

Rozměry: ∅ 6 x 28 mm

Připojovací vedení: 5 m - 2 x 0,22 mm²

Provozní teplota: -20 až 85°C

Spínací vzdálenost

20 mm 20 mm 23 mm

Držák snímače dveří

Rozměry: 20 x 15 x 10 mm

Magnet

Rozměry: ∅ 10 x 3 mm

Držák magnetu

Rozměry: 18 x 12 x 15 mm

Připojovací vodiče

Elektrické napájení: 3 x 1,5 mm²

Spínač dálkového spuštění nebo systém dálkového spuštění: 2 x 0,5 mm²

Signál dálkového spuštění od řídicí jednotky sauny: 2 x 0,5 mm²
