Тип продукта	Датчик двери для сауны
Бренд	Harvia
Модель	SAB00102
Размеры блока управления	85 x 85 x 40 мм
Размеры кнопки	55 x 55 x 15 мм
Диаметр отверстия для установки кнопки	50 мм
Размеры датчика двери	∅ 6 x 28 мм
Размеры держателя датчика	20 x 15 x 10 мм
Размеры магнита	∅ 10 x 3 мм
Размеры держателя магнита	18 x 12 x 15 мм
Рабочее напряжение	230 В переменного тока, 50/60 Гц
Степень защиты	IP X4
Рабочая температура окружающей среды	-40 °C до +40 °C
Рабочая температура датчика	-20 °C до 85 °C
Расстояние переключения	10 см (размыкание контакта)
Длина кабеля датчика	5 м
Длина кабеля кнопки	4 м
Сечение соединительных кабелей	Питание: 3 x 1,5 мм²; Сигнал: 2 x 0,5 мм²
Комплект поставки	Блок управления, световая кнопка, датчик двери, держатель датчика, магнит, держатель магнита, монтажный комплект, инструкция
Основные функции	Контроль двери для дистанционного запуска; отмена запуска при открытой двери
Совместимость с пультами управления сауны	Серия Pro, home.com4, wave.com4 11 кВт, Xenio, Xafir
Обслуживание и очистка	Обслуживание не требуется
Безопасность	Установка квалифицированным электриком; использование по назначению; не подвергать чрезмерной влажности
Запасные части и ремонтопригодность	Запчасти доступны у производителя; ремонт специалистом
Общая информация	Произведено Harvia; инструкция доступна на нескольких языках

Часто задаваемые вопросы - SAB00102 HARVIA

Какова роль датчика двери Harvia SAB00102?

Датчик двери контролирует закрытие двери сауны при активации функции дистанционного запуска. Если дверь открыта, дистанционный запуск отменяется по соображениям безопасности.

С какими пультами управления сауны совместим этот датчик?

Он совместим с сериями Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 кВт, Xenio (CX110C, CX170) и Xafir (CS110C, CS170).

Каковы условия электромонтажа?

Установка должна выполняться квалифицированным электриком. Прибор должен быть обесточен во время подключения. Соблюдайте схемы подключения и инструкции используемого пульта управления сауны.

Как установить датчик двери на стеклянную дверь?

Используйте прилагаемую двустороннюю клейкую ленту для крепления держателя датчика на стеклянную поверхность. Убедитесь, что расстояние переключения (10 см) соблюдено с магнитом.

Что делать, если дверь сауны открыта во время режима ожидания дистанционного запуска?

Система автоматически отменяет функцию дистанционного запуска. Пульт управления сауны не запустится, пока дверь не будет закрыта и кнопка не будет активирована снова.

Какое расстояние переключения между датчиком и магнитом?

Контакт должен размыкаться на расстоянии около 10 см. Для обеспечения работы требуется правильное выравнивание.

Требует ли датчик двери регулярного обслуживания?

Нет, прибор не требует обслуживания. Просто следите за тем, чтобы кабели и соединения оставались в хорошем состоянии.

Каковы размеры блока управления?

Блок управления имеет размеры 85 x 85 x 40 мм. Он должен быть установлен рядом с пультом управления сауны.

Могу ли я использовать этот датчик с несовместимой печью для сауны?

Нет, печь должна соответствовать требованиям стандарта EN 60335-2-53 для дистанционного управления. Обратитесь к инструкции вашей печи или свяжитесь с производителем.

Как утилизировать изделие по окончании срока службы?

Не выбрасывайте прибор вместе с бытовыми отходами. Соблюдайте местные правила утилизации электронных устройств.

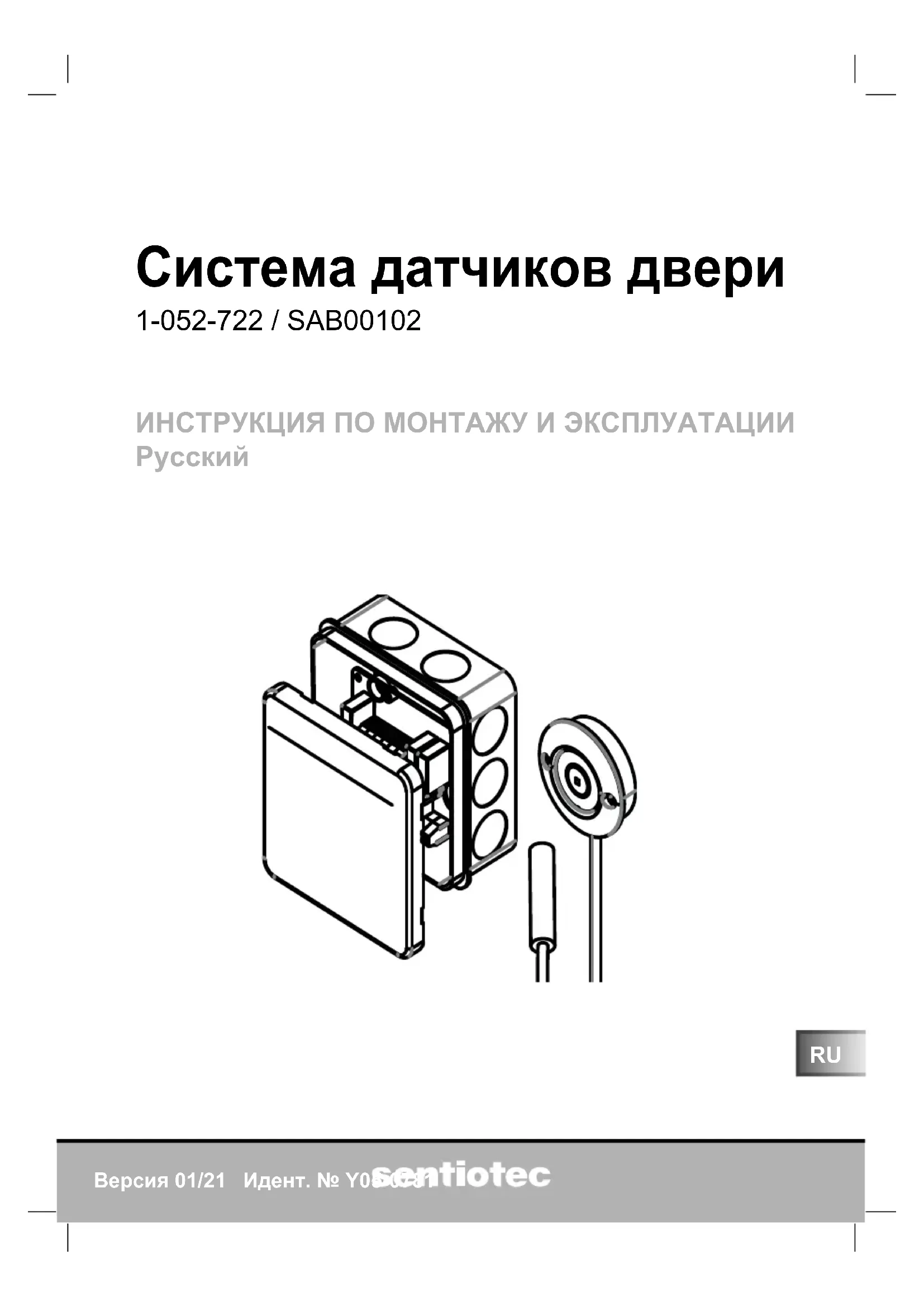

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SAB00102 HARVIA

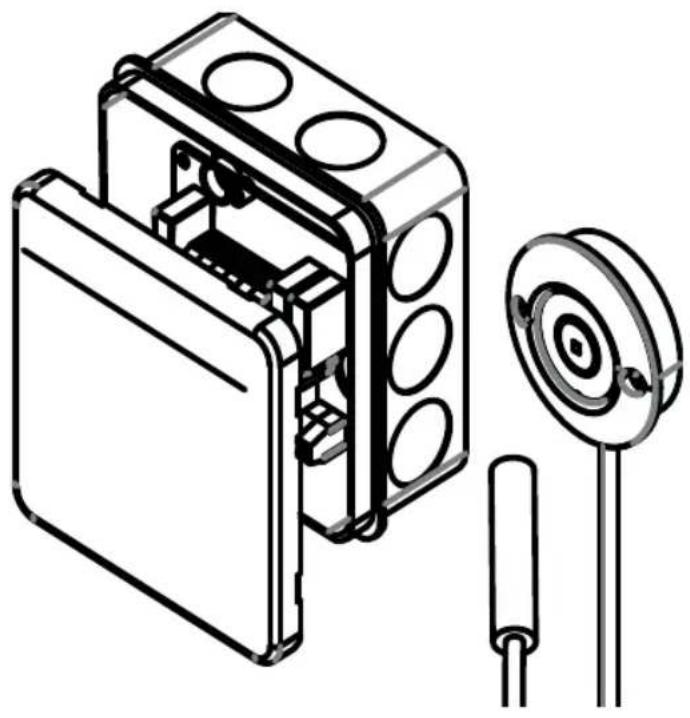

Система датчиков двери

1-052-722 / SAB00102

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Русский

1. Информация к настоящему документу 3

2. Важные указания по безопасности 4

2.1. Использование по назначению 4
2.2. Инструкции по технике безопасности для лица, выполняющего установку 4
2.3. Инструкции по технике безопасности для пользователя. 5

3. Описание изделия 6

3.1. Комплект поставки 6
3.2. Функции изделия...6

4. Монтаж 6

4.1. Монтаж блока питания 6
4.2. Монтаж кнопки 7
4.3. Монтаж датчика двери...8
4.4. Монтаж магнита..8

5. Подключение к электрической сети 9

6. Схема подключения 10

6.1. Присоединение к серии Pro (Pro B2/3, Pro C2/3, Pro D).....10
6.2. Присоединение к home.com4....11
6.3. Присоединение к wave.com4 11 кВт.....11
6.4. Присоединение к Xenio (CX110C, CX170) 12
6.5. Присоединение к Xafir (CS110C, CS170).....12

7. Эксплуатация 13

8. Техническое обслуживание 13

9. Утилизация 13

10. Технические характеристики\_\_\_\_14

1. Информация к настоящему документу

Внимательно прочитать инструкцию по монтажу и эксплуатации. Хранить настоящий документ рядом с устройством, так как он содержит информацию, необходимую для безопасной эксплуатации устройства.

Эта инструкция по эксплуатации также доступна в разделе «Download» на веб-сайте www.sentiotec.com/downloads.

Предупреждающие знаки

Операции, представляющие опасность, отмечены в настоящей инструкции предупреждающими знаками. Обязательно соблюдать указания соответствующих знаков, чтобы избежать повреждений оборудования и травм, которые в самом неблагоприятном случае могут привести к смерти.

Предупреждающие знаки также снабжены сигнальными словами, означающими следующее:

ОПАСНО!

Несоблюдение соответствующего указания приводит к серьезным или смертельным травмам.

ПРЕДУПРЕЖДЕНИЕ!

Несоблюдение соответствующего указания может привести к серьезным или смертельным травмам.

ОСТОРОЖНО!

Несоблюдение соответствующего указания может привести к легким травмам.

ВНИМАНИЕ!

Означает возможность повреждения оборудования.

Другие знаки

Этим знаком обозначены рекомендации и полезные советы.

Прочитать инструкцию по эксплуатации

2. Важные указания по безопасности

Система датчиков двери сконструирована согласно признанным правилам техники безопасности. Тем не менее, при эксплуатации этого устройства могут возникать опасные ситуации. Строго соблюдать следующие указания по технике безопасности и специальные инструкции, приводимые в каждой главе.

2.1. Использование по назначению

Система датчиков двери служит для контроля двери сауны при использовании функции дистанционного управления.

Нагреватель для саун, регулируемый с помощью функции дистанционного управления блока управления сауной, должен пройти испытания согласно EN 60335-2-53, раздел 19.101. Если нагреватель не выполняет эти условия, необходимо предусмотреть соответствующие защитные меры (например, устройство защитного отключения или устройство контроля двери)

Любое иное использование считается использованием не по назначению. Использование не по назначению может привести к повреждению изделия, серьезным травмам или смертельному исходу.

2.2. Инструкции по технике безопасности для лица, выполняющего установку

• Только специалисты-электрики или лица с аналогичной квалификацией могут выполнять работы по подключению.
• Работы по монтажу и подключению устройства контроля двери выполнять исключительно на обесточенном оборудовании.
• Соблюдать инструкции по монтажу используемого блока управления сауной.
• Соблюдать также требования регламентов, действующих в месте установки блока управления.
• При возникновении проблем, которые не удается устранить, используя информацию руководства по монтажу, обратиться к поставщику устройства.

2.3. Инструкции по технике безопасности для пользователя

• Запрещается использовать систему датчиков двери детям младше 8 лет.
• Использование системы датчиков двери детьми старше 8 лет, лицами с ограниченными физическими, сенсорными или умственными возможностями и лицами с недостаточным опытом и знаниями разрешается при соблюдении следующих условий:

– если они находятся под надзором;
– если им было продемонстрировано безопасное обращение с блоком управления и они понимают опасности, которые могут возникнуть.

- Запрещается детям играть с устройством контроля двери.

- Соблюдать руководство по эксплуатации используемого блока управления сауной.

- При возникновении проблем, которые не удается устранить, используя информацию инструкции по эксплуатации, во избежание опасных ситуаций обратиться к поставщику устройства.

3. Описание изделия

3.1. Комплект поставки

• Блок управления устройства контроля двери
• Кнопка с подсветкой, вкл. кабель подключения
• Датчик двери, вкл. кабель подключения
• Крепление датчика двери
• Магнит
• Крепления магнита
  • Монтажный материал
• Инструкция по монтажу

3.2. Функции изделия

Устройство контроля двери служит для контроля закрытой двери сауны при активированной функции дистанционного запуска. При открывании двери сауны во время режима «Ожидание для дистанционного управления» функция дистанционного запуска прерывается.

Совместимые блоки управления сауной:

Серия Pro, home.com4, wave.com4 11 кВт, Xenio, Xafir

4. Монтаж

При монтаже соблюдайте технические данные, приведенные на Стр. 14:

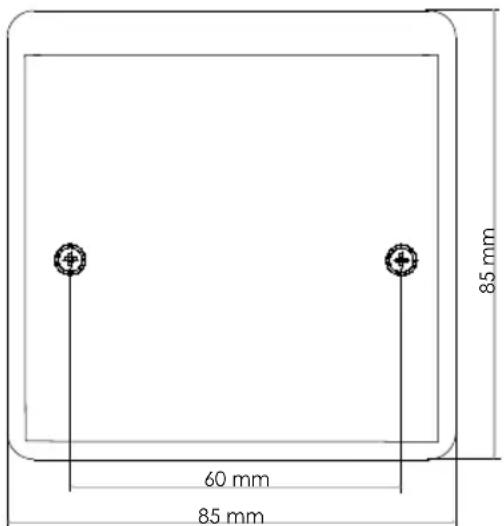

4.1. Монтаж блока питания

- Закрепить блок питания 1 устройства контроля двери с помощью входящих в комплект поставки винтов возле блока управления сауной (далее блок питания, если устройство управления состоит из двух частей)

60 mm 85 mm 85 mm

Рис. А. Пример монтажа

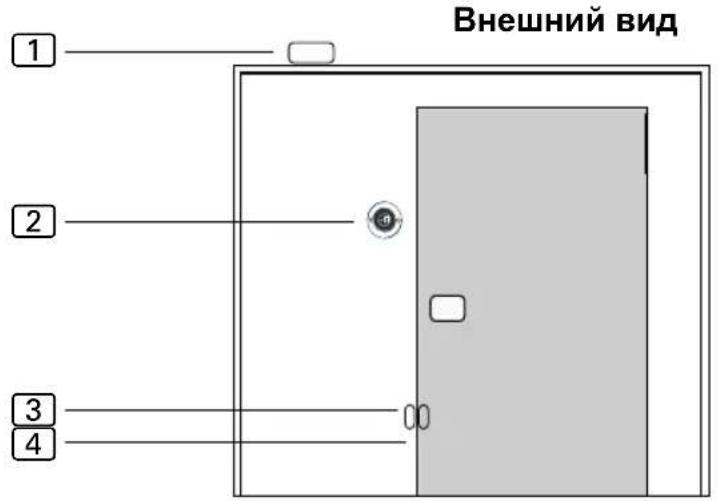

Внешний вид 1 2 3 4

1 Блок управления

2 Кнопка

③ Датчик двери

4 Магнит

4.2. Монтаж кнопки

RU

Кнопка 2 подходит для открытого или скрытого монтажа (рис. В).

Flush mounted / Скрытый монтаж

①. Ø50-52

Закрутить не полностью

⑤ Затянуть

Рис. В

4.3. Монтаж датчика двери

Прикрепить датчик двери в области двери сауны, учитывая технические данные, приведенные на Стр. 14.

Набор датчиков двери необходимо установить так, чтобы контакт с датчиком двери прерывался на расстоянии 10 см.

• Для деревянной кабины сауны:
  ▶ использовать входящие в комплект поставки деревянные винты (рис. С).
• Для стеклянной поверхности:
  ▶ использовать двустороннюю клейкую ленту (рис. D).
• Для металлической дверной рамы:
  ▶ просверлить отверстие диаметром 8 мм и вставить резиновое уплотнение.

Рис. С Рис. D

Рис. Е Рис. F

Затем установить датчик двери (рис. Е или F)

4.4. Монтаж магнита

Обратить внимание на расстояние до датчика двери для обеспечения надлежащего функционирования.

Прикрепить магнит к двери сауны с помощью крепления.

• Для деревянной двери:
  ▶ использовать входящие в комплект поставки деревянные винты (рис. G).
• Для стеклянной двери:
  ▶ использовать двустороннюю клейкую ленту (рис. Н).

Затем установить магнит в крепление (рис. I).

5. Подключение к электрической сети

При подключении устройства контроля двери к электрической сети учитывать следующее:

- Пропустить провода подключения через кабельные вводы. Просверлить отверстия как можно более маленького размера (например, отвертка для винтов с плоской головкой 2 мм), чтобы обеспечить защиту от влаги.

- Соблюдать инструкции по монтажу используемого блока управления сауной. Возможно, потребуется установить перемычки и включить функции через сервисное меню.

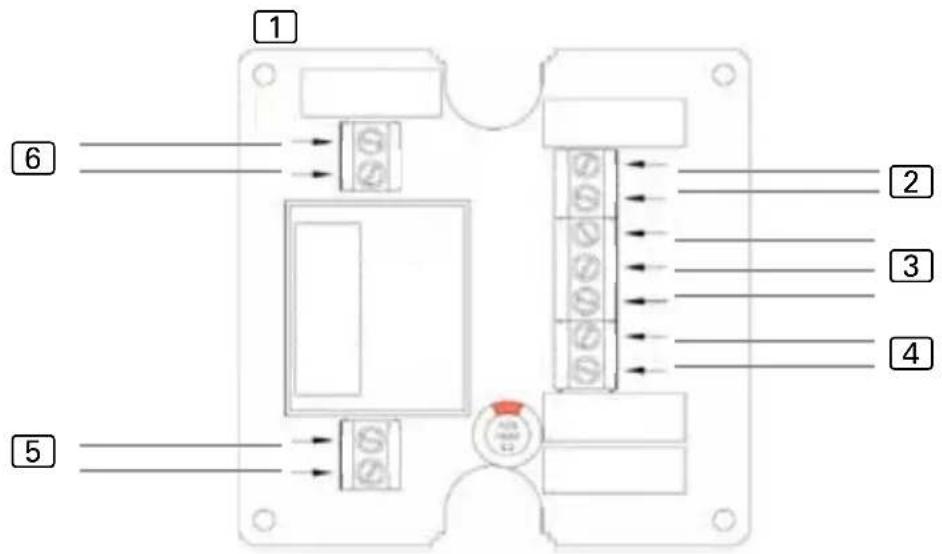

6. Схема подключения

1 2 3 4 5 6

① Блок питания
② Датчик двери
3 Кнопка (красный = светодиод+, белый = SW3, голубой = SW4)
4 Переключатель дистанционного запуска/система дистанционного запуска
5 Электропитание 230 В\~ 50/60 Гц
6 Контакты дистанционного запуска блока управления сауной (полярность не имеет значения)

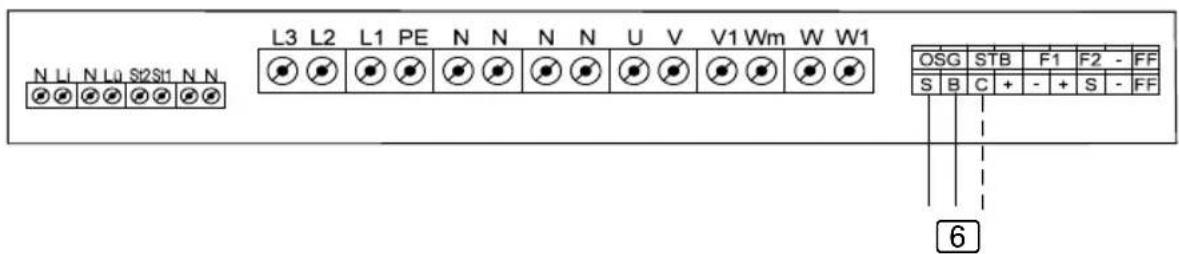

6.1. Присоединение к серии Pro (Pro B2/3, Pro C2/3, Pro D)

N Li N Li0 St2St1 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Присоединение к S/B.... дистанционный запуск, режим сауны / пользовательская программа 1

Присоединение к С/В.... дистанционный запуск, комбинированный режим / пользовательская программа 2

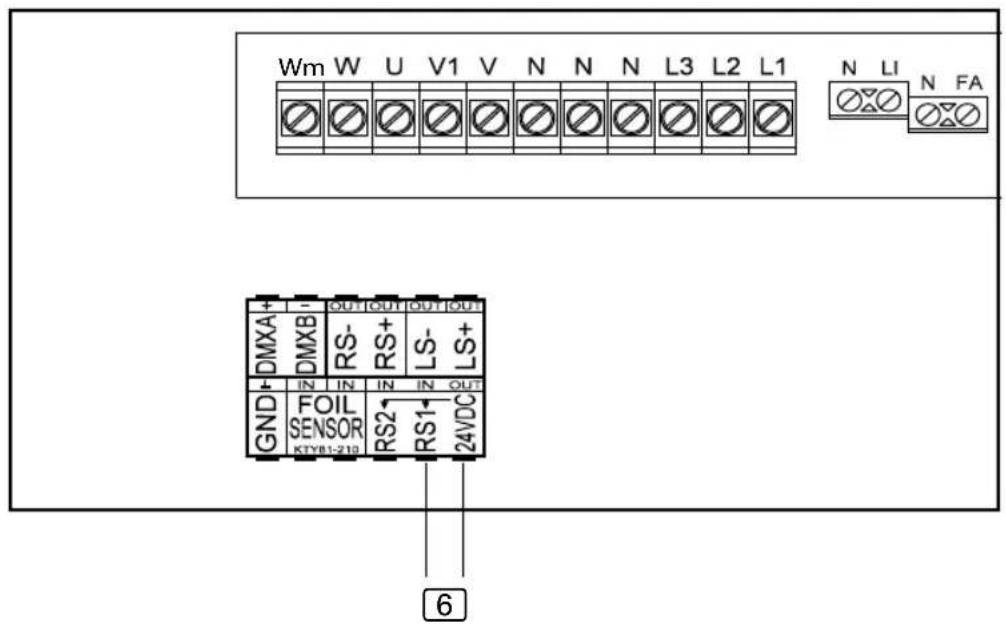

6.2. Присоединение к home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA + - OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTY81-210

6 Присоединение к RS1/24 В пост. тока....дистанционный запуск

- Выполнить настройки через сервисное меню при помощи пункта «Mode RS1».

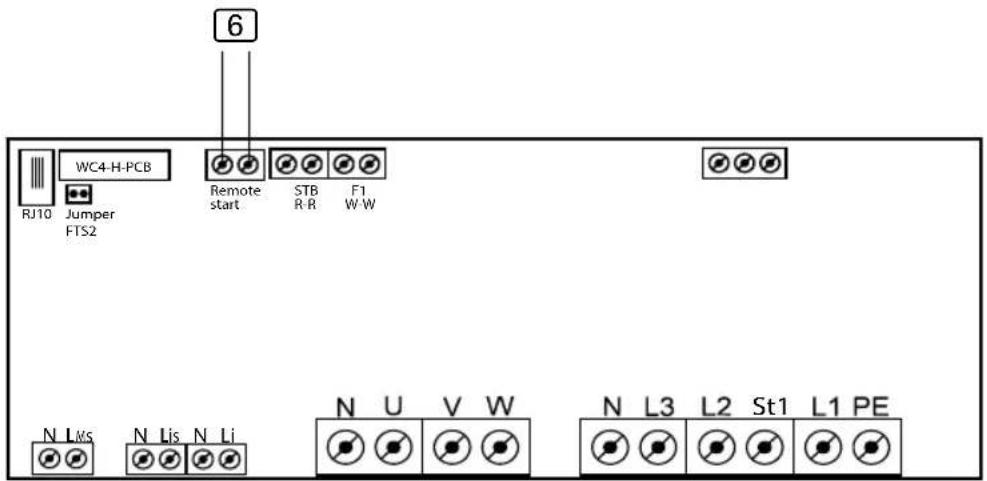

6.3. Присоединение к wave.com4 11 кВт

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB F1 R-R W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6 Присоединение к Remote start

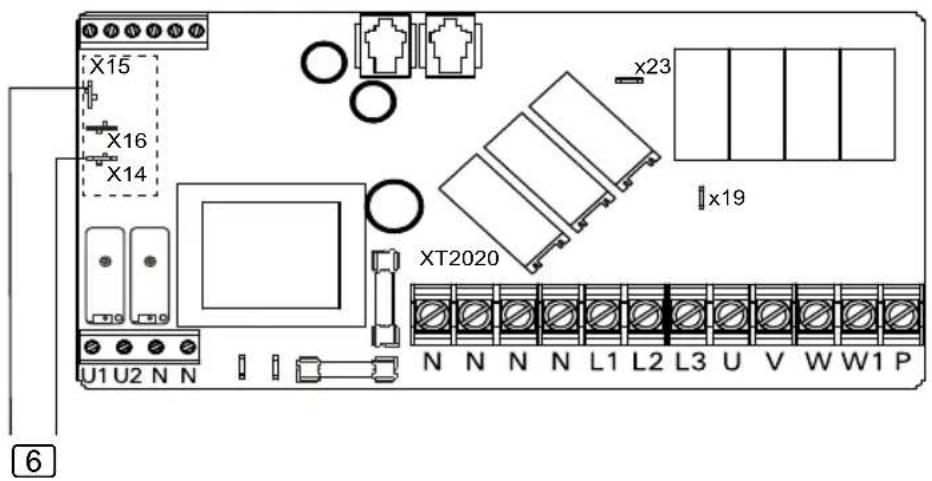

6.4. Присоединение к Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• PIN X15 и X16 должны быть соединены.
• В настройках должна быть включена функция «SAFE».

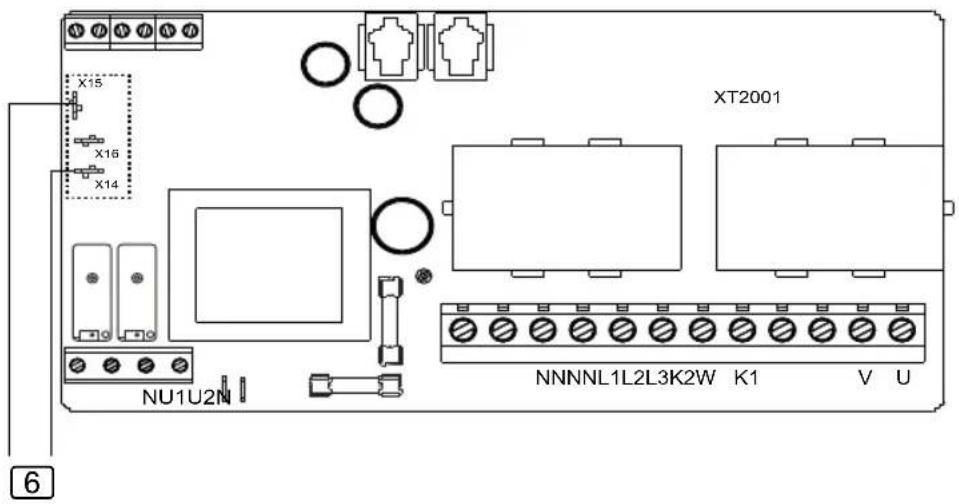

6.5. Присоединение к Xafir (CS110C, CS170)

• PIN X15 и X16 должны быть соединены.
- В настройках должна быть включена функция «SAFE».

7. Эксплуатация

Соблюдать инструкцию по эксплуатации используемого блока управления сауной.

1. Убедиться, что на нагревателе сауны нет воспламеняющихся предметов.
2. Закрыть дверь сауны.
3. Переключить блок управления сауной на дистанционный запуск в нужном режиме работы. Для этого соблюдать инструкцию по эксплуатации используемого блока управления сауной.

▶ Отобразится активированная функция дистанционного запуска.

1. Активировать кнопку устройства контроля двери.

▶ Блок управления сауной готов к приему команд с пульта дистанционного управления.

В активном состоянии функция дистанционного запуска гаснет при открытии двери.

RU

8. Техническое обслуживание

Устройство не требует технического обслуживания.

9. Утилизация

• Утилизировать упаковочные материалы в соответствии с действующими стандартами по утилизации.
• Устройства содержат материалы, которые могут быть использованы повторно, а также вредные вещества. Поэтому запрещается утилизировать устройство вместе с бытовым мусором. Утилизировать исключительно в соответствии с действующими правилами утилизации.

10. Технические характеристики

Условия внешней среды

Температура внешней среды: от -40 °C до +40 °C

Степень защиты (с защитой от водяных брызг): IP X4

Блок управления

Размеры: 85 x 85 x 40 мм

Рабочее напряжение: 230 В перем. тока, 50/60 Гц

Кнопка с подсветкой

Размеры: 55 x 55 x 15 мм

Диаметр монтажного проема: 50 мм

Кабель подключения 4 м - 3 x 0,5 мм² силикон

Датчик двери

Размеры: ∅ 6 x 28 мм

Провод подключения: 5 м – 2 x 0,22 мм²

Рабочая температура: от -20 °C до 85 °C

Зона чувствительности датчика

20 MM 20 MM 23 MM

Крепление датчика двери

Размеры: 20 x 15 x 10 мм

Магнит

Размеры: ∅ 10 x 3 мм

Крепление магнита

Размеры: 18 x 12 x 15 мм

Провода подключения

Электропитание: 3 x 1,5 мм²

Переключатель дистанционного запуска или система дистанционного запуска: 2 x 0,5 мм²

Сигнал дистанционного запуска блока

управления сауной: 2 x 0,5 мм²
