SAB00103 - Датчик двери HARVIA - Бесплатное руководство пользователя

Тип продукта	Датчик двери (комплект)
Бренд	Harvia
Модель	SAB00103
Назначение	Контроль закрытой двери сауны
Размеры датчика	∅6 x 28 мм
Размеры крепления датчика	20 x 15 x 10 мм
Размеры магнита	∅10 x 3 мм
Размеры крепления магнита	18 x 12 x 15 мм
Длина соединительного кабеля	5 м (2 x 0,22 мм²)
Расстояние срабатывания	20 мм
Рабочая температура	от -20 до 85 °C
Питание	Нет (сухой контакт)
Комплект поставки	Датчик, крепление датчика, магнит, крепление магнита, монтажные материалы, инструкция
Монтаж	На дерево (винты), на стекло (двусторонняя клейкая лента), на металл (сверление ∅8 мм с прокладкой)
Электрическое подключение	См. инструкцию к пульту управления сауной
Обслуживание	Не требует обслуживания
Безопасность	Установка квалифицированным электриком, обесточено, соблюдение местных норм
Утилизация	Не выбрасывать с бытовыми отходами, следовать местным правилам

Часто задаваемые вопросы - SAB00103 HARVIA

Для чего нужен датчик двери Harvia SAB00103?

Комплект датчика двери используется для контроля закрытой двери сауны. Он обнаруживает открытие двери в целях безопасности.

Что входит в комплект поставки SAB00103?

В комплект входят: датчик двери с соединительным кабелем, крепление датчика, магнит, крепление магнита, монтажные материалы (винты, двусторонняя клейкая лента, резиновая прокладка) и инструкция по монтажу.

Каковы размеры датчика и магнита?

Датчик имеет размеры ∅6 x 28 мм, его крепление — 20x15x10 мм. Магнит — ∅10 x 3 мм, его крепление — 18x12x15 мм.

Как установить датчик двери на стеклянную поверхность?

Используйте прилагаемую двустороннюю клейкую ленту для крепления держателя датчика на стекле (рис. B в инструкции).

Как установить датчик двери на металлическую раму?

Просверлите отверстие ∅8 мм, вставьте резиновую прокладку, затем вставьте датчик двери (рис. C или D).

Какое расстояние срабатывания датчика?

Контакт датчика двери должен размыкаться при расстоянии 20 мм между датчиком и магнитом.

Какие меры безопасности соблюдать при установке?

Только квалифицированный электрик или специалист может выполнять подключения. Работайте при отключенном напряжении и соблюдайте местные нормы.

Как подключить датчик двери электрически?

Обратитесь к руководству по эксплуатации и инструкции по монтажу используемого пульта управления сауной. Датчик представляет собой сухой контакт, который подключается в соответствии со схемами пульта.

Требует ли датчик двери обслуживания?

Нет, устройство не требует обслуживания.

Как утилизировать датчик двери по окончании срока службы?

Не выбрасывайте устройство вместе с бытовыми отходами. Утилизируйте его в соответствии с местными правилами, так как оно содержит перерабатываемые материалы.

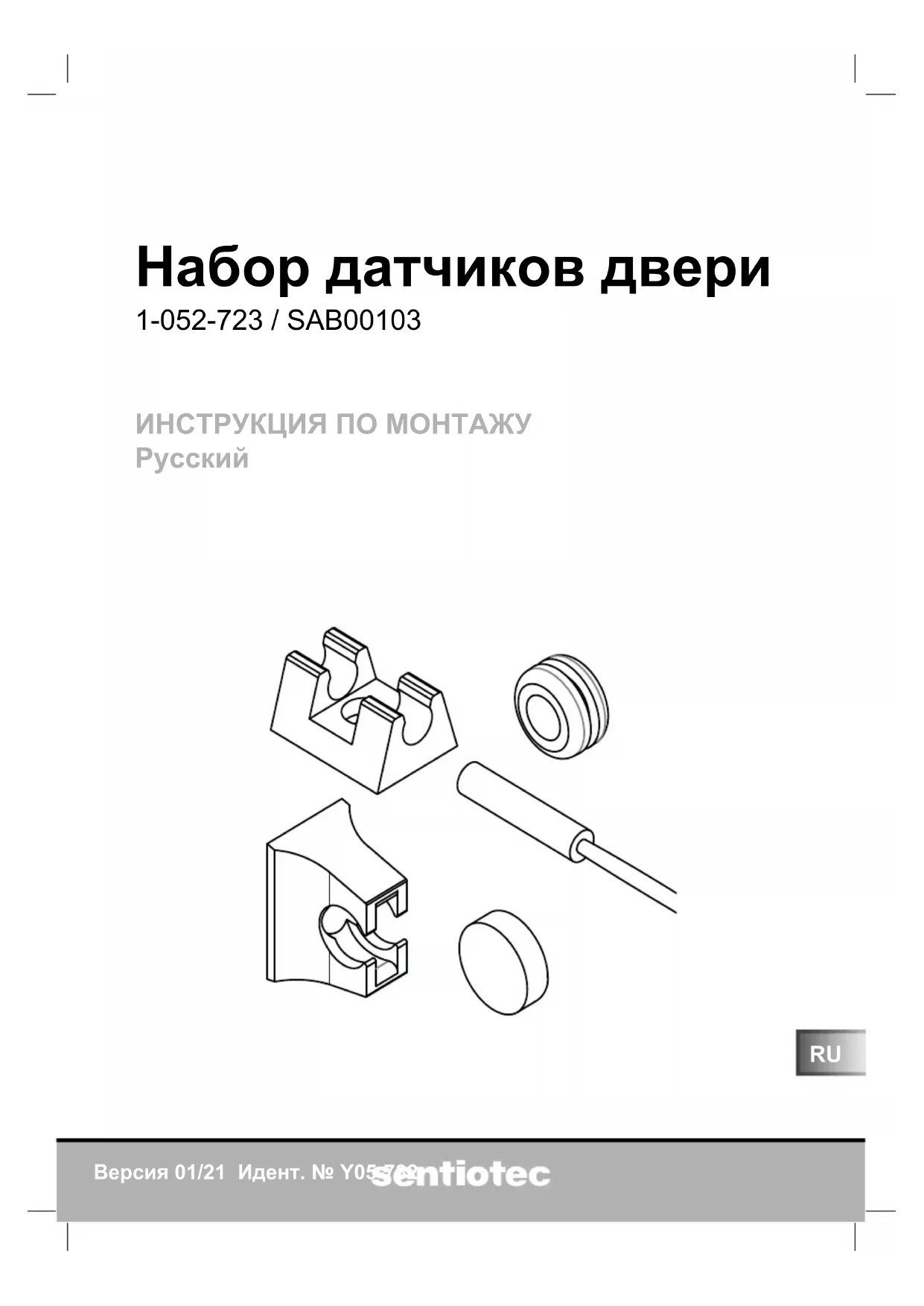

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SAB00103 HARVIA

Набор датчиков двери

1-052-723 / SAB00103

ИНСТРУКЦИЯ ПО МОНТАЖУ

Русский

1. Информация к настоящему документу 3
2. Важные указания по безопасности 3

2.1. Использование по назначению ..3.
2.2. Инструкции по технике безопасности для лица, выполняющего установку 3

1. Описание изделия 4

3.1. Комплект поставки 4.
3.2. Функции изделия 4

1. Монтаж 4

4.1. Монтаж датчика двери ...4
4.2. Монтаж магнита 5

1. Подключение к электрической сети 5
2. Техническое обслуживание 6
3. Утилизация 6
4. Технические характеристики 6

1. Информация к настоящему документу

Внимательно прочитать инструкцию по монтажу. Хранить настоящий документ рядом с устройством, так как он содержит информацию, необходимую для безопасной эксплуатации устройства.

Эта инструкция по эксплуатации также доступна в разделе «Download» на веб-сайте www.sentiotec.com/downloads.

2. Важные указания по безопасности

Необходимо следовать соответствующим указаниям по технике безопасности.

2.1. Использование по назначению

Набор датчиков двери используется для контроля закрытой двери сауны.

2.2. Инструкции по технике безопасности для лица, выполняющего установку

• Только специалисты-электрики или лица с аналогичной квалификацией могут выполнять работы по подключению.
• Работы по подключению выполнять исключительно на об-есточенном оборудовании.
• Соблюдать инструкции по монтажу используемого блока управления сауной.
• Соблюдать также требования регламентов, действующих в месте установки блока управления.
• При возникновении проблем, которые не удается устранить, используя информацию руководства по монтажу, обратиться к поставщику устройства.

3. Описание изделия

3.1. Комплект поставки

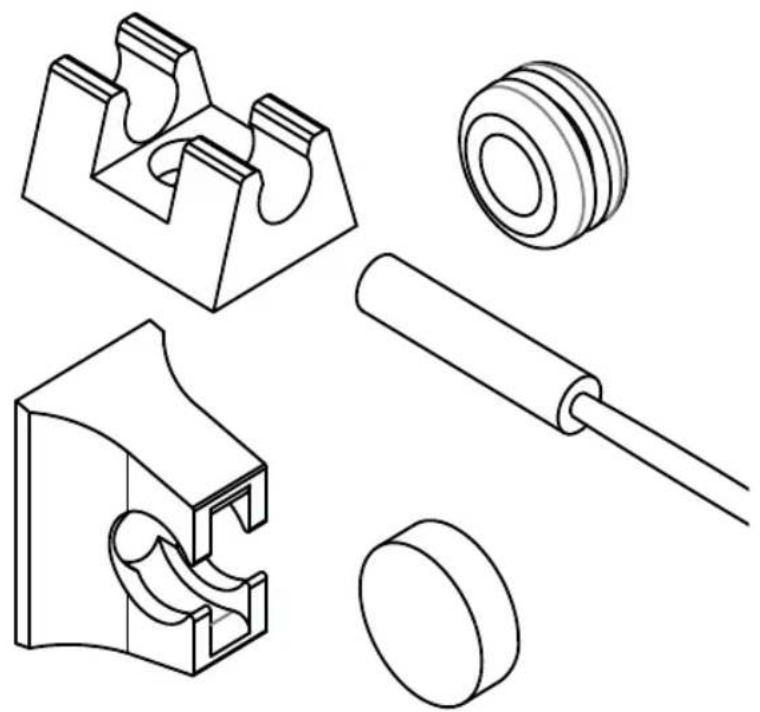

• Датчик двери, вкл. кабель подключения
• Крепление датчика двери
• Магнит
• Крепления магнита
• Монтажный материал
• Инструкция по монтажу

3.2. Функции изделия

Набор датчиков двери используется для контроля закрытой двери сауны.

Соблюдать инструкцию по эксплуатации используемого блока управления сауной.

4. Монтаж

Прикрепить датчик двери в области двери сауны, учитывая технические данные, приведенные на Стр. 6.

Набор датчиков двери необходимо установить так, чтобы контакт с датчиком двери прерывался на расстоянии 10 см.

4.1. Монтаж датчика двери

• Для деревянной кабины сауны:
  ▶ использовать входящие в комплект поставки деревянные винты (рис. А).
• Для стеклянной поверхности:
  ▶ использовать двустороннюю клейкую ленту (рис. В).
• Для металлической дверной рамы:
  ▶ просверлить отверстие диаметром 8 мм и вставить резиновое уплотнение.

Затем установить датчик двери (рис. С или D)

Рис. А Рис. В

Рис. С Рис. D

Прикрепить магнит к двери сауны с помощью крепления.

Обратить внимание на расстояние до датчика двери для обеспечения надлежащего функционирования.

• Для деревянной двери:

▶ использовать входящий в комплект поставки деревянный винт (рис. Е).

- Для стеклянной двери:

▶ использовать двустороннюю клейкую ленту (рис. F).

Затем установить магнит в крепление (рис. G)

5. Подключение к электрической сети

Соблюдать инструкцию по монтажу и эксплуатации используемого блока управления сауной.

6. Техническое обслуживание

Устройство не требует технического обслуживания.

7. Утилизация

• Утилизировать упаковочные материалы в соответствии с действующими стандартами по утилизации.
• Устройства содержат материалы, которые могут быть использованы повторно, а также вредные вещества. Поэтому запрещается утилизировать устройство вместе с бытовым мусором. Утилизировать исключительно в соответствии с действующими правилами утилизации.

8. Технические характеристики

Датчик двери

Размеры: ∅ 6 x 28 мм

Провод подключения: 5 м – 2 x 0,22 мм²

Рабочая температура: от -20 °C до 85 °C

Зона чувствительности датчика:

20 MM 20 MM 23 MM

Крепление датчика двери

Размеры: 20 x 15 x 10 мм

Магнит

Размеры: ∅ 10 x 3 мм

Крепление магнита

Размеры: 18 x 12 x 15 мм
