Tipo de produto	Sensor de porta (kit)
Marca	Harvia
Modelo	SAB00103
Uso	Monitoramento de porta fechada de sauna
Dimensões do sensor	∅6 x 28 mm
Dimensões do suporte do sensor	20 x 15 x 10 mm
Dimensões do ímã	∅10 x 3 mm
Dimensões do suporte do ímã	18 x 12 x 15 mm
Comprimento do cabo de conexão	5 m (2 x 0,22 mm²)
Distância de comutação	20 mm
Temperatura de serviço	-20 a 85 °C
Alimentação	Nenhuma (contato seco)
Conteúdo da entrega	Sensor, suporte do sensor, ímã, suporte do ímã, material de montagem, instruções
Montagem	Em madeira (parafusos), em vidro (fita adesiva dupla face), em metal (perfuração ∅8 mm com vedante)
Conexão elétrica	Consulte o manual do controlador de sauna
Manutenção	Nenhuma manutenção necessária
Segurança	Instalação por eletricista qualificado, sem tensão, respeitando as normas locais
Eliminação	Não descartar com lixo doméstico, seguir as diretrizes locais

Perguntas frequentes - SAB00103 HARVIA

Para que serve o sensor de porta Harvia SAB00103?

O kit do sensor de porta é usado para monitorar a porta fechada da sauna. Ele detecta a abertura da porta por razões de segurança.

Qual é o conteúdo da entrega do kit SAB00103?

O kit inclui o sensor de porta com cabo de conexão, um suporte do sensor, um ímã, um suporte do ímã, material de montagem (parafusos, fita adesiva dupla face, vedante de borracha) e as instruções de montagem.

Quais são as dimensões do sensor e do ímã?

O sensor mede ∅6 x 28 mm, seu suporte 20x15x10 mm. O ímã tem ∅10 x 3 mm, seu suporte 18x12x15 mm.

Como instalar o sensor de porta em uma superfície de vidro?

Use a fita adesiva dupla face fornecida para fixar o suporte do sensor no vidro (fig. B no manual).

Como instalar o sensor de porta em uma moldura de metal?

Faça um furo de ∅8 mm, insira o vedante de borracha e, em seguida, insira o sensor de porta (fig. C ou D).

Qual é a distância de comutação do sensor?

O contato do sensor de porta deve ser interrompido a partir de uma distância de 20 mm entre o sensor e o ímã.

Quais precauções de segurança tomar durante a instalação?

Apenas um eletricista especializado ou uma pessoa qualificada pode fazer as conexões. Trabalhe sem tensão e respeite as normas locais.

Como conectar eletricamente o sensor de porta?

Consulte o manual de instruções e as instruções de montagem do controlador de sauna utilizado. O sensor é um contato seco a ser conectado conforme os esquemas do controlador.

O sensor de porta precisa de manutenção?

Não, o aparelho não necessita de manutenção.

Como descartar o sensor de porta no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. Descarte-o de acordo com as diretrizes locais, pois contém materiais recicláveis.

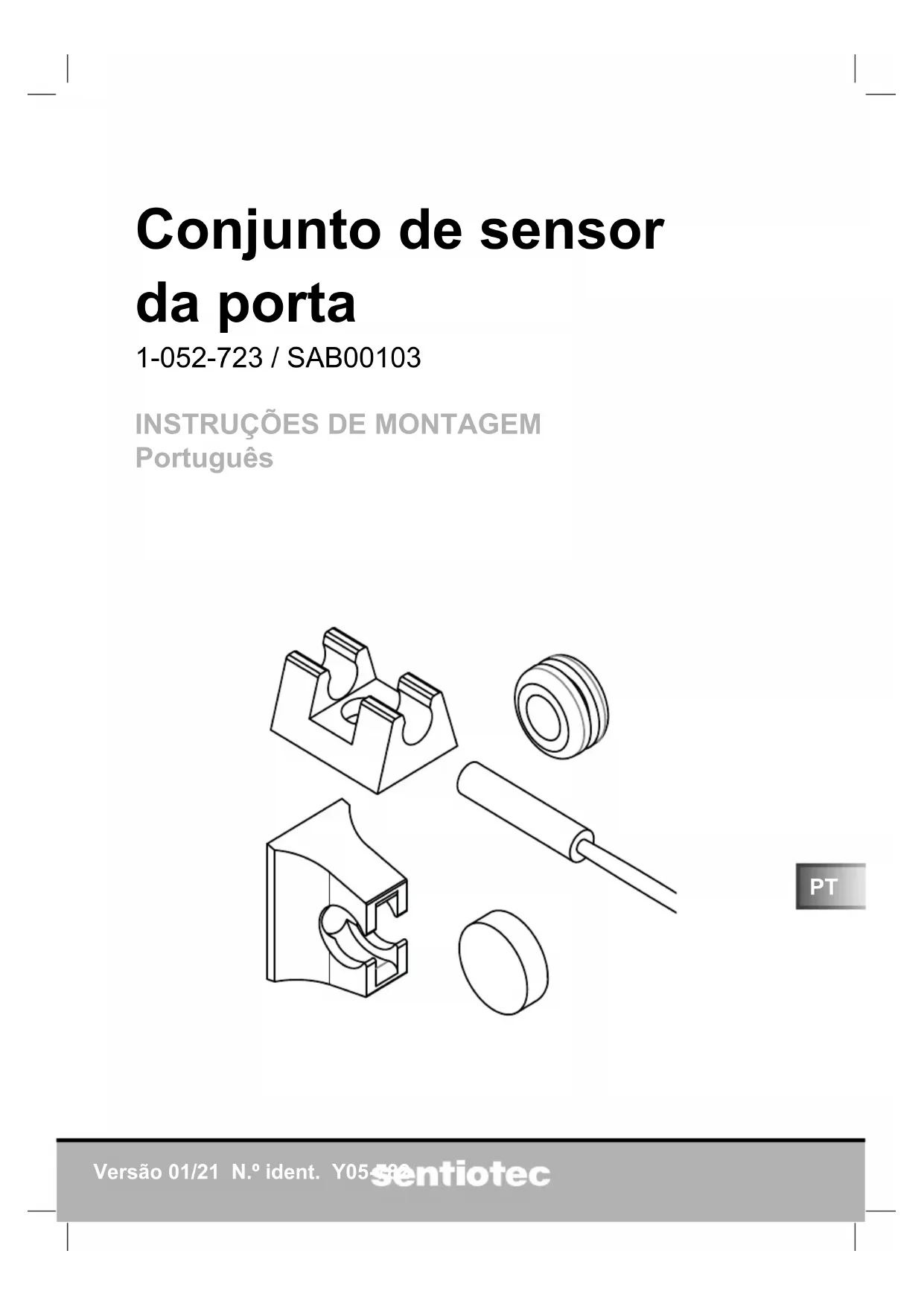

MANUAL DE UTILIZADOR SAB00103 HARVIA

Conjunto de sensor da porta

1-052-723 / SAB00103

INSTRUÇÕES DE MONTAGEM Português

1. Sobre este manual 3
2. Indicações importantes sobre a sua segurança 3

2.1. Utilização prevista 3
2.2. Indicações de segurança para o técnico de instalação 3

1. Descrição do produto 4

3.1. Volume de fornecimento 4
3.2. Funções do produto 4

1. Montagem 4

4.1. Montagem do sensor da porta 4
4.2. Montagem do íman 5

1. Ligação elétrica 5
2. Manutenção 6
3. Eliminação 6
4. Dados técnicos 6

1. Sobre este manual

Leia atentamente estas instruções de montagem e guarde-as nas proximidades do aparelho. Desta forma, pode ler as informações sobre a sua segurança e a operação a qualquer momento.

Este manual de montagem e operação também está disponível na área de transferências do nosso website em www.sentiotec.com/downloads.

2. Indicações importantes sobre a sua segurança

Por conseguinte, respeite as indicações de segurança seguintes.

2.1. Utilização prevista

O conjunto de sensor da porta destina-se à monitorização da porta da sauna quando esta se encontra fechada.

2.2. Indicações de segurança para o técnico de instalação

• Os trabalhos de ligação só podem ser executados por um eletricista ou por uma pessoa com formação equivalente.
• Os trabalhos de ligação só podem ser realizados no estado isento de tensão.
• Tenha em atenção as instruções de montagem do comando de sauna utilizado.

- Respeite também as regulamentações locais no local de instalação.

- Para sua própria segurança, em caso de problemas que não sejam abordados de forma suficientemente detalhada nas instruções de montagem, contacte os seus fornecedores.

3. Descrição do produto

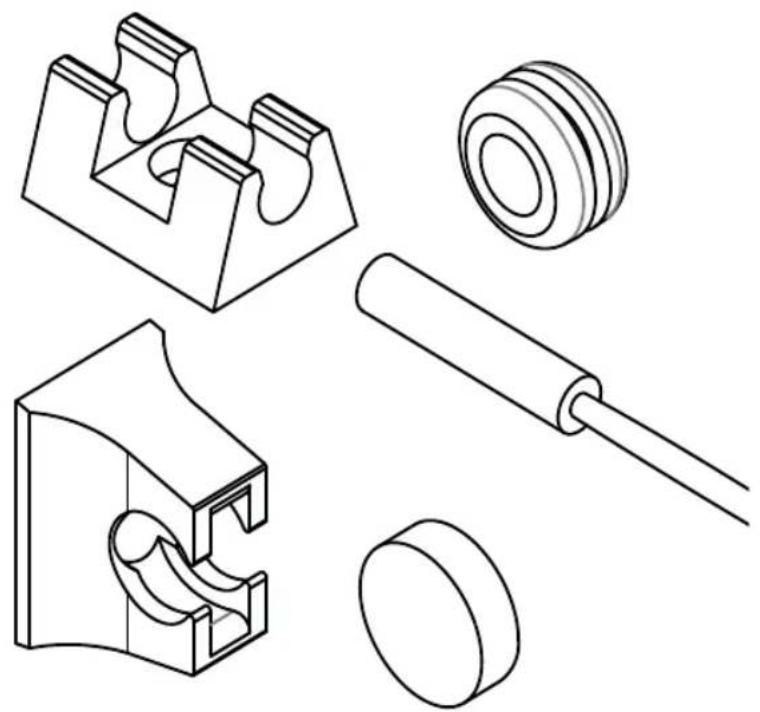

3.1. Volume de fornecimento

• Sensor da porta com cabo de ligação
• Suporte do sensor da porta
• Iman
• Suporte do íman
• Material de montagem
• Manual de montagem

3.2. Funções do produto

O conjunto de sensor da porta destina-se à monitorização da porta da sauna quando esta se encontra fechada.

Tenha em atenção o manual de utilização do comando de sauna utilizado.

4. Montagem

Fixe o sensor da porta na área da porta da sauna, tendo em conta os dados técnicos na Página 6.

O conjunto de sensor da porta deve ser montado de modo que o contacto com o sensor da porta seja interrompido com uma abertura de porta superior a 10 cm.

4.1. Montagem do sensor da porta

• Numa cabina de sauna de madeira:
  ▶ Use os parafusos de madeira fornecidos (Fig. A).
• Numa superfície de vidro:
  ▶ Use a fita adesiva de dupla face (Fig. B).
• Numa moldura de porta em metal:
  ▶ Faça um furo com ∅ 8 mm e instale a vedação de borracha.

Em seguida, instale o sensor da porta (Fig. C ou D).

Fig. A Fig. B

Fig. C Fig. D

4.2. Montagem do íman

Fixe o íman na porta da sauna com o suporte do íman.

Tenha em atenção a distância em relação ao sensor da porta, por forma a assegurar a função.

- Numa porta de madeira:

▶ Use o parafuso de madeira fornecido (Fig. E).

- Numa porta de vidro:

▶ Use a fita adesiva de dupla face (Fig. F).

Por último, instale o íman no suporte (Fig. G).

Tenha em atenção os manuais de montagem e de utilização do comando de sauna utilizado.

6. Manutenção

O dispositivo não requer qualquer manutenção.

7. Eliminação

• Elimine os materiais da embalagem de acordo com as diretivas de eliminação em vigor.
• Os aparelhos usados contêm materiais reutilizáveis, mas também substâncias perigosas. Por isso, não deite, sob circunstância alguma, o seu aparelho usado no lixo residual. Elimine-o, sim, de acordo com as disposições válidas localmente.

8. Dados técnicos

Sensor da porta

Dimensões: ∅ 6 x 28 mm

Cabo de ligação: 5 m - 2 x 0,22 mm²

Temperatura operacional: -20 a 85 °C

Alcance de deteção:

20 mm 20 mm 23 mm

Suporte do sensor da porta

Dimensões: 20 x 15 x 10 mm

Íman

Dimensões: ∅ 10 x 3 mm

Suporte do íman

Dimensões: 18 x 12 x 15 mm
